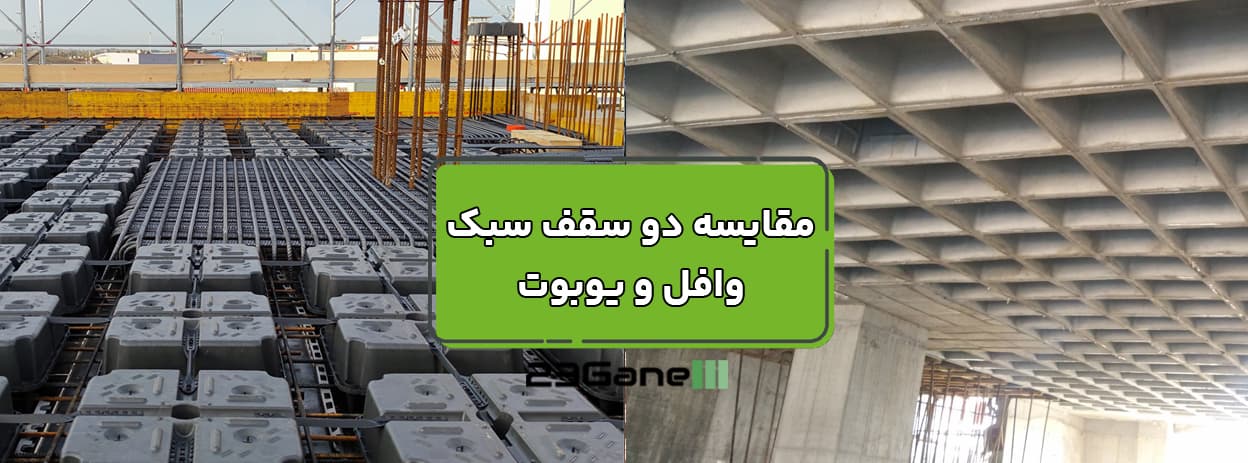

سقف وافل یا یوبوت؟ مقایسه تخصصی، سازهای و اقتصادی دو سیستم دال سبک
منتشر شده در مجله معماری 23gane
در پروژههای مدرن، بهویژه ساختمانهای با دهانههای بزرگ و معماری آزاد، استفاده از دالهای سبک و بهینه به یک ضرورت تبدیل شده است. سقف وافل و سقف یوبوت دو سیستم رایج در این حوزه هستند که با هدف کاهش وزن بتن، افزایش دهانه قابل پوشش و بهبود رفتار سازهای طراحی شدهاند.
در این مقاله بررسی میکنیم تفاوت واقعی وافل و یوبوت چیست، هر کدام چه مزایا و محدودیتهایی دارند و انتخاب درست برای هر پروژه کدام است.
سقف وافل چیست؟
سقف وافل نوعی دال بتنآرمه مشبک است که با استفاده از قالبهای موقت وافل (یکطرفه یا دوطرفه) اجرا میشود. در این سیستم، بتن در ناحیههای غیرسازهای حذف شده و شبکهای از تیرچههای متعامد ایجاد میشود.
مزایای سقف وافل
- کاهش مصرف بتن نسبت به دال توپر
- امکان اجرای دهانههای بزرگ
- رفتار سازهای مناسب در سیستمهای دوطرفه
- ظاهر معماری جذاب در صورت اکسپوز
- عدم استفاده از المان ماندگار در بتن
- امکان کنترل بهتر کیفیت بتنریزی
معایب سقف وافل
- نیاز به قالببندی دقیق و زمانبر
- وابستگی کیفیت اجرا به دقت قالبگذاری
- نیاز به نیروی اجرایی باتجربه
- ارتفاع سازهای نسبتاً زیاد
- هزینه قالب در پروژههای کوچک میتواند بالا باشد
سقف یوبوت چیست؟
سقف یوبوت نوعی دال مجوف بتنآرمه است که در آن از قالبهای پلاستیکی ماندگار (U-Boot) برای حذف بتن ناحیه غیرسازهای استفاده میشود. این قالبها پس از بتنریزی در سقف باقی میمانند.
مزایای سقف یوبوت
- کاهش قابل توجه وزن مرده سقف
- امکان اجرای دهانههای بزرگ با ضخامت یکنواخت
- سطح زیرین صاف و مناسب معماری
- کاهش مصرف بتن نسبت به دال توپر
- مناسب برای ساختمانهای چندطبقه و خاص
معایب سقف یوبوت
- هزینه بالای قالبهای ماندگار
- باقی ماندن قطعات پلاستیکی در سقف
- حساسیت بالا به اجرای دقیق و فاصلهگذاری قالبها
- دشواری اصلاح یا تخریب موضعی
- نیاز به طراحی و نظارت دقیق سازهای
مقایسه مهندسی سقف وافل و یوبوت
1. رفتار سازهای
سقف وافل با شبکه تیرچهای خود، انتقال بار واضحتری دارد و رفتار آن برای بسیاری از مهندسان قابل پیشبینیتر است.
سقف یوبوت رفتار دال دوطرفه یکنواختتری دارد و تمرکز تنش در آن کمتر است، اما طراحی آن حساستر است.
2. وزن مرده
در وافل، حذف بتن بهصورت هندسی و منظم انجام میشود.
در یوبوت، حجم بیشتری از بتن غیرسازهای حذف میشود و در نتیجه کاهش وزن بیشتری نسبت به وافل ایجاد میکند.
3. مصرف بتن و آرماتور
سقف وافل مصرف بتن کمتری نسبت به دال توپر دارد، اما آرماتورگذاری در تیرچهها ممکن است بیشتر شود.
در یوبوت، مصرف بتن کاهش مییابد ولی معمولاً آرماتور دو شبکه بالا و پایین افزایش پیدا میکند.
4. اجرا و کنترل کیفیت
وافل نیازمند قالببندی دقیق، تراز مناسب و بتنریزی مرحلهای است.
یوبوت به دقت بسیار بالا در چیدمان قالبها، فاصلهگذاری و جلوگیری از شناوری آنها در بتن نیاز دارد.
5. معماری و زیرسقف
سقف وافل در حالت اکسپوز جلوه معماری خاص و صنعتی ایجاد میکند.
سقف یوبوت سطحی صاف و یکدست دارد که برای فضاهای اداری و مسکونی مدرن مطلوبتر است.
6. هزینه تمامشده
در پروژههای بزرگ، وافل به دلیل استفاده مجدد از قالبها میتواند اقتصادیتر باشد.
یوبوت به دلیل قالب ماندگار، هزینه اولیه بالاتری دارد اما در برخی پروژهها کاهش ضخامت سازهای میتواند هزینه کلی را جبران کند.
اشتباهات رایج در اجرای وافل و یوبوت
- انتخاب سیستم بدون توجه به دهانه و بارگذاری
- اجرای غیراصولی آرماتورهای برشی و تقویتی
- بتنریزی نامناسب و ویبره ناکافی
- عدم رعایت فاصله و مهار قالبهای یوبوت
- حذف جزئیات اجرایی در نقشههای سازه
چه زمانی سقف وافل انتخاب بهتری است؟
- دهانههای بزرگ با معماری خاص
- پروژههایی با امکان اکسپوز کردن سقف
- زمانی که استفاده مجدد از قالبها اقتصادی است
- پروژههایی که کنترل کیفیت اجرایی اهمیت بالایی دارد
چه زمانی سقف یوبوت انتخاب مناسبتری است؟
- ساختمانهای چندطبقه با پلان منظم
- پروژههایی با نیاز به زیرسقف صاف
- زمانی که کاهش وزن سقف اولویت اصلی است
- پروژههای خاص با محدودیت ارتفاع طبقات
جمعبندی نهایی
سقف وافل و سقف یوبوت هر دو سیستمهای پیشرفته و مهندسیشده هستند، اما هیچکدام انتخاب مطلق نیستند.
وافل بیشتر برای پروژههایی با دهانه بزرگ و معماری نمایان مناسب است، در حالی که یوبوت برای ساختمانهای چندطبقه با نیاز به سطح زیرین صاف و کاهش وزن بیشتر کاربرد دارد.
انتخاب نهایی باید بر اساس تحلیل سازهای، شرایط اجرایی، بودجه و هدف معماری پروژه انجام شود.
