بررسی سازه ای انواع بادبند یا سیستم های مهاربندی | نکات تحلیل و مدلسازی
بررسی تخصصی بادبند و انواع آن
بادبند یکی از مهم‌ترین اجزای سیستم مقاوم جانبی در سازه‌های فولادی است که برای تحمل و انتقال نیروهای جانبی ناشی از زلزله و باد به‌کار می‌رود. در سازه‌های بادبندی‌شده، مسیر انتقال نیروی جانبی معمولاً مستقیم‌تر از قاب خمشی است و همین موضوع باعث افزایش سختی جانبی و کاهش دریفت طبقات می‌شود. با این حال، نوع بادبند، نحوه آرایش آن در قاب، کیفیت اتصالات و نحوه مدلسازی در تحلیل سازه، تعیین می‌کند که ساختمان در زلزله چگونه نیرو را جذب و مستهلک کند و الگوی خرابی چگونه شکل بگیرد.
بادبندها علاوه بر کنترل تغییرمکان، می‌توانند نقش مؤثری در افزایش پایداری کلی سازه، کاهش حساسیت به پیچش و بهبود عملکرد لرزه‌ای داشته باشند؛ البته به شرط آنکه طراحی و اجرا و مدلسازی آن‌ها مطابق ضوابط و اصول مهندسی انجام شود.
نقش بادبند در رفتار لرزه‌ای ساختمان
در زلزله، سیستم مقاوم جانبی باید دو ویژگی کلیدی داشته باشد: سختی کافی برای کنترل تغییرمکان و شکل‌پذیری کافی برای جذب انرژی بدون شکست ترد. بادبندها معمولاً سختی قابل توجهی ایجاد می‌کنند، اما شکل‌پذیری و پایداری چرخه‌ای آن‌ها وابسته به نوع سیستم است. در برخی بادبندها، عضو در فشار کمانش کرده و ظرفیت چرخه‌ای افت می‌کند؛ در برخی دیگر، انرژی زلزله به‌صورت کنترل‌شده در اجزای خاصی مانند لینک یا هسته BRB مستهلک می‌شود.
بنابراین انتخاب نوع بادبند صرفاً یک انتخاب اقتصادی یا معماری نیست؛ بلکه تصمیمی مستقیم درباره سطح عملکرد لرزه‌ای، شکل‌پذیری سیستم و رفتار چرخه‌ای سازه است.
انواع بادبند (طبقه‌بندی تخصصی)
بادبندها از نظر رفتار لرزه‌ای به چند خانواده اصلی تقسیم می‌شوند و هر خانواده ضوابط طراحی، مزایا، محدودیت‌ها و جزئیات اجرایی خاص خود را دارد.
۱) بادبند هم‌محور (CBF)
در بادبند هم‌محور، محور اعضای بادبندی به‌گونه‌ای قرار می‌گیرد که نیروها عمدتاً به‌صورت محوری در اعضا منتقل شوند. این سیستم سختی جانبی بالایی ایجاد می‌کند و برای کنترل دریفت بسیار مؤثر است.
بادبند هم‌محور معمولی (OCBF)
بادبند هم‌محور معمولی معمولاً شکل‌پذیری محدودتری نسبت به سیستم‌های پیشرفته دارد و در زلزله‌های شدید، کمانش عضو فشاری می‌تواند باعث افت سریع ظرفیت چرخه‌ای شود. این نوع سیستم بیشتر در پروژه‌های کم‌ارتفاع یا مناطق با الزامات لرزه‌ای سبک‌تر کاربرد دارد (البته با رعایت ضوابط آیین‌نامه‌ای).
بادبند هم‌محور ویژه (SCBF)
در بادبند هم‌محور ویژه، ضوابط سخت‌گیرانه‌تری برای کنترل لاغری اعضا، جزئیات اتصال، گاست‌پلیت، ظرفیت ناحیه اتصال و رفتار پس از کمانش اعمال می‌شود تا رفتار چرخه‌ای پایدارتر و شکل‌پذیری بیشتری حاصل شود. این سیستم در مناطق لرزه‌خیز معمولاً گزینه رایج‌تری است.
۲) بادبند برون‌محور (EBF)
در بادبند برون‌محور، اعضای بادبندی به‌گونه‌ای به تیر یا ستون متصل می‌شوند که ناحیه‌ای کوتاه در تیر به نام «لینک» تشکیل شود. فلسفه این سیستم این است که رفتار غیرالاستیک و جذب انرژی عمدتاً در لینک اتفاق بیفتد و بادبندها و سایر اعضا تا حد امکان در محدوده الاستیک باقی بمانند.
طراحی لینک در EBF بسیار تعیین‌کننده است؛ چون لینک در عمل نقش «فیوز لرزه‌ای» سازه را دارد. نوع لینک (برشی یا خمشی)، طول لینک، سخت‌کننده‌ها و کنترل کمانش موضعی، همگی در عملکرد نهایی سیستم اثر مستقیم دارند.
۳) بادبند کمانش‌تاب (BRB)
بادبند کمانش‌تاب برای حذف مشکل اصلی بادبندهای معمولی یعنی کمانش فشاری توسعه یافته است. در BRB، هسته فولادی داخل یک غلاف یا مکانیزم محدودکننده قرار می‌گیرد تا در فشار کمانش نکند. نتیجه این کار، رفتار هیسترزیس پایدارتر و جذب انرژی بهتر است؛ به‌طوری که عضو هم در کشش و هم در فشار می‌تواند وارد تسلیم شود.
این نوع بادبند برای ساختمان‌های با هدف عملکرد لرزه‌ای بالاتر، پروژه‌های مهم، یا سازه‌هایی که کنترل دقیق پاسخ چرخه‌ای مهم است، انتخاب بسیار مناسبی محسوب می‌شود. البته جزئیات اتصال و کنترل تغییرشکل‌های مجاز در BRB بسیار حساس است.
۴) بادبند زانویی (Knee Bracing)
در بادبند زانویی، یک عضو کوتاه یا ناحیه مشخص به‌عنوان محل تغییرشکل کنترل‌شده در نظر گرفته می‌شود تا انرژی زلزله در همان ناحیه مستهلک شود. این سیستم بیشتر در شرایط خاص معماری، پروژه‌های تقویتی یا راهکارهای اجرایی محدود دیده می‌شود و نیازمند طراحی دقیق ناحیه زانویی و اتصالات آن است.

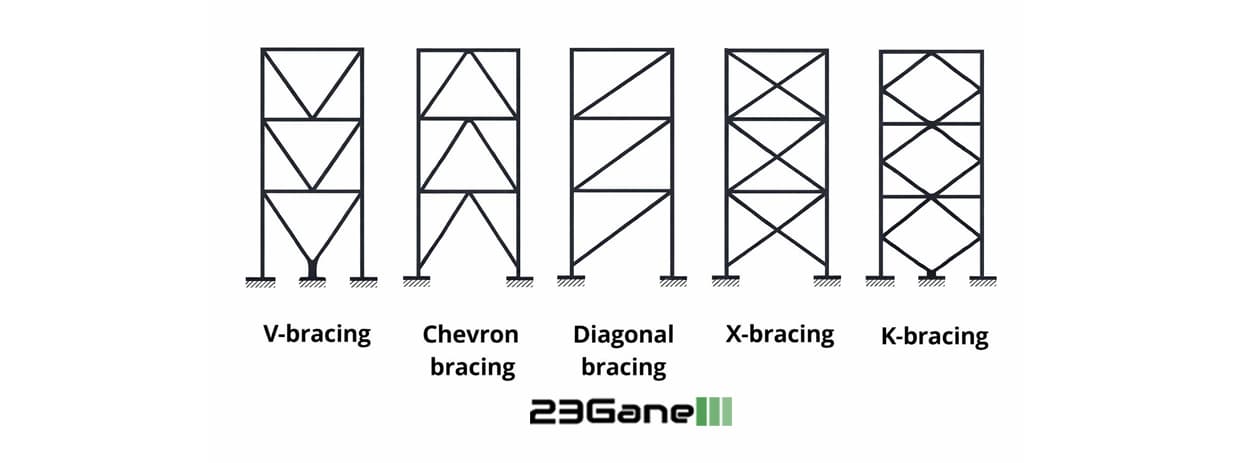

آرایش‌های هندسی بادبند در قاب
صرف‌نظر از نوع سیستم، بادبندها می‌توانند آرایش‌های مختلفی داشته باشند که مسیر انتقال نیرو و رفتار قاب را تغییر می‌دهد.
بادبند ضربدری (X-Bracing)
یکی از رایج‌ترین آرایش‌هاست و سختی بالایی ایجاد می‌کند. معمولاً در زلزله یکی از قطری‌ها کششی و دیگری فشاری می‌شود. این سیستم به‌شرط طراحی صحیح اتصالات و کنترل کمانش، عملکرد مناسبی دارد.
بادبند شورون (V و وارونه V)
در این آرایش، دو بادبند به یک نقطه در تیر می‌رسند. نکته کلیدی این سیستم، ایجاد «نیروی نامتعادل» روی تیر پس از کمانش یکی از بادبندهاست. اگر این اثر در طراحی تیر دیده نشود، یکی از رایج‌ترین مکانیزم‌های خرابی در قاب‌های شورون رخ می‌دهد.
بادبند تک‌قطری
اجرای ساده‌تر و انعطاف معماری بالاتر دارد، اما ممکن است باعث نامتقارنی در پاسخ و توزیع نیروها شود و باید اثر آن بر پیچش سازه کنترل گردد.
آرایش K
به دلیل انتقال نیرو به میانه ستون و ایجاد اثرات نامطلوب روی ستون‌ها، در بسیاری از ضوابط لرزه‌ای گزینه مطلوبی محسوب نمی‌شود و معمولاً توصیه نمی‌گردد مگر در شرایط خاص و با کنترل‌های دقیق.
نکات تخصصی طراحی و اجرای بادبند
طراحی بادبند فقط انتخاب سایز عضو نیست؛ زنجیره‌ای از کنترل‌های مهندسی لازم است تا رفتار سیستم در زلزله قابل اعتماد باشد.
موضوعاتی مانند ظرفیت گاست‌پلیت، امکان چرخش مناسب اتصال، جلوگیری از شکست ترد، کنترل لاغری اعضا، طراحی تیرهای مجاور در قاب شورون برای نیروی نامتعادل، کنترل ستون‌های مرزی قاب بادبندی و هماهنگی سیستم بادبندی با محدودیت‌های معماری، از جمله مواردی هستند که باید هم‌زمان دیده شوند.
نکات مهم در مدلسازی بادبند در تحلیل سازه
مدلسازی صحیح بادبند، پایه‌ای برای توزیع درست نیروهای جانبی و طراحی قابل اعتماد اعضا است. خطا در مدلسازی می‌تواند باعث شود نرم‌افزار سهم باربری سیستم‌ها را اشتباه تقسیم کند و نتیجه، طراحی غیرواقعی یا حتی ناایمن باشد.
انتخاب نوع المان و فرضیات اتصال
بادبندها معمولاً به‌صورت عضو محوری مدل می‌شوند. این انتخاب زمانی درست است که اتصال بادبند مفصلی فرض شود و انتقال لنگر ناچیز باشد. اگر اتصال نیمه‌گیردار یا گیردار باشد، مدلسازی صرفاً محوری می‌تواند سختی و نیروهای داخلی را به‌صورت نادرست نشان دهد.
در پروژه‌های حساس، لازم است فرضیات اتصال با جزئیات اجرایی واقعی هماهنگ باشد و در صورت نیاز از مدل دقیق‌تر استفاده شود.
تعریف صحیح مقطع و خواص مصالح
سطح مقطع، نوع فولاد، مدول الاستیسیته و وزن مخصوص باید مطابق اطلاعات واقعی پروژه تعریف شود. در بادبندهای هم‌محور، نسبت لاغری عضو اثر مستقیم بر کمانش و افت ظرفیت چرخه‌ای دارد و باید از ابتدا در طراحی و مدلسازی کنترل شود.
مدلسازی گاست‌پلیت و اثرات اجرایی اتصال
در تحلیل‌های متعارف، گاست‌پلیت به‌صورت صریح مدل نمی‌شود، اما رفتار آن روی امکان دوران بادبند و جلوگیری از تمرکز تنش اثر می‌گذارد. گاست‌پلیت اگر بیش از حد صلب یا با جزئیات نامناسب اجرا شود، ممکن است بادبند را وارد رفتار غیرمنتظره کرده یا باعث شکست ترد اتصال شود. این موضوع باید در طراحی اتصال و کنترل‌های اجرایی جدی گرفته شود.
نکته کلیدی در بادبند شورون: نیروی نامتعادل تیر
در قاب‌های V و وارونه V، پس از کمانش یکی از بادبندها، نیروی نامتعادلی به تیر منتقل می‌شود که در تحلیل خطی معمول ممکن است به‌صورت کامل آشکار نشود. بنابراین مهندس باید این اثر را به‌عنوان یک کنترل طراحی جدی در نظر بگیرد. بی‌توجهی به این موضوع از خطاهای رایج در پروژه‌هاست.
مدلسازی بادبند برون‌محور (EBF) و لینک
در EBF، لینک باید با طول واقعی و مشخصات صحیح تعریف شود. لینک همان جایی است که انرژی زلزله باید در آن مستهلک شود؛ بنابراین مدلسازی آن به‌صورت یک تیر معمولی یا حذف اثرات آن، رفتار سیستم را به‌طور کامل تحریف می‌کند.
علاوه بر این، نوع لینک (برشی یا خمشی) و سخت‌کننده‌ها باید در طراحی و کنترل‌ها لحاظ شوند تا عملکرد چرخه‌ای مطلوب به‌دست آید.
مدلسازی BRB و تفاوت آن با بادبند معمولی
بادبند BRB نباید مانند یک بادبند معمولی مدل شود که در فشار کمانش می‌کند. فلسفه BRB این است که در فشار هم وارد تسلیم شود و کمانش حذف گردد. بنابراین مدلسازی باید رفتار متقارن کشش و فشار را بازتاب دهد. در غیر این صورت، نتایج تحلیل برای نیروها و دریفت‌ها می‌تواند گمراه‌کننده باشد.
کنترل مشارکت سیستم‌ها در سازه‌های دوگانه
در سازه‌هایی که قاب خمشی و بادبند هم‌زمان وجود دارد، باید سهم هر سیستم در باربری جانبی کنترل شود. اگر بادبندها خیلی سخت مدل شوند، قاب خمشی عملاً از مدار باربری خارج می‌شود و طراحی اعضای قاب به شکل غیرواقعی سبک خواهد شد. این موضوع می‌تواند با فلسفه سیستم دوگانه در تضاد قرار گیرد و ریسک عملکردی ایجاد کند.
بررسی پیچش در پلان و اثر جانمایی بادبند
جانمایی نامتقارن بادبندها می‌تواند پیچش قابل توجهی در پاسخ لرزه‌ای ایجاد کند. در مدلسازی باید دوران طبقات و تغییرمکان‌های جانبی کنترل شود. در صورت پیچش بالا، اصلاح جانمایی یا افزایش تعداد قاب‌های بادبندی باید در نظر گرفته شود.
فعال‌سازی اثرات مرتبه دوم (P-Delta) و کنترل پایداری
اثر P-Delta در بسیاری از ساختمان‌ها می‌تواند روی ستون‌های مرزی قاب بادبندی و پایداری کلی سازه اثرگذار باشد. فعال‌کردن تحلیل P-Delta و کنترل شاخص‌های پایداری بخشی از مدلسازی حرفه‌ای بادبند محسوب می‌شود.
کنترل و تفسیر مهندسی نتایج تحلیل
نتایج تحلیل باید با نگاه مهندسی بررسی شود، نه صرفاً خروجی نرم‌افزار. نیروی محوری بادبندها، توزیع نیروی جانبی بین قاب‌ها، دریفت طبقات و واکنش تکیه‌گاهی باید با انتظار مهندسی و منطق رفتار سازه همخوانی داشته باشد. نتایج غیرمنطقی معمولاً نشان‌دهنده خطا در قیود، اتصال اعضا یا تعریف سختی و المان‌ها است.
جمع‌بندی
بادبند و انواع آن از مهم‌ترین مباحث طراحی لرزه‌ای سازه‌های فولادی هستند. انتخاب سیستم مناسب از بین بادبند هم‌محور، برون‌محور، کمانش‌تاب و آرایش‌های مختلف هندسی باید بر اساس سطح عملکرد مورد انتظار، شرایط معماری و ضوابط آیین‌نامه‌ای انجام شود. در کنار طراحی، مدلسازی صحیح بادبند در تحلیل سازه، شرط لازم برای توزیع درست نیروها و رسیدن به طراحی ایمن و قابل اعتماد است.
