صد طراحی برتر، بیمارستان شاخه تانگلو هانگژو چین | طرح شماره 25

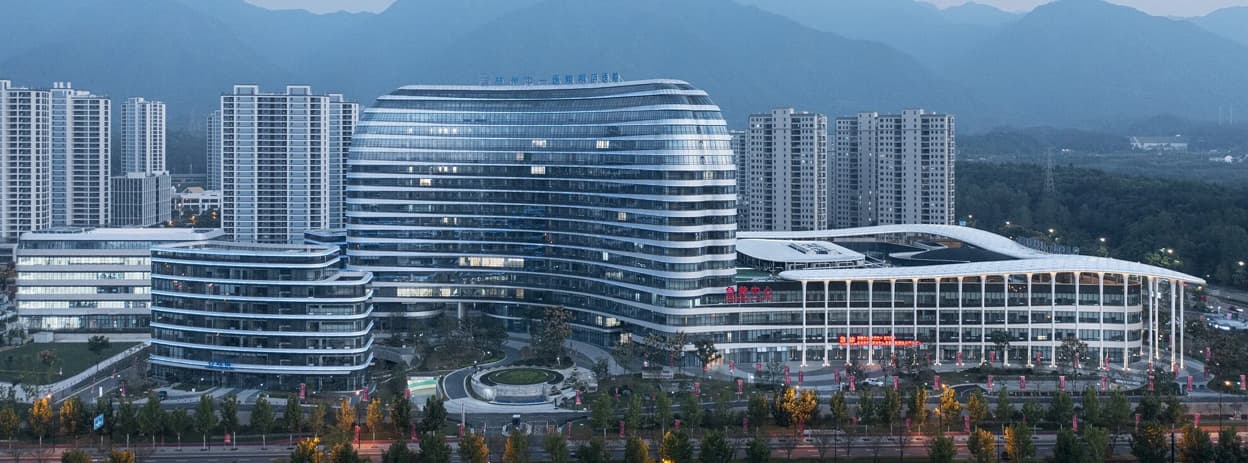

بیمارستان شاخه تانگلو هانگژو همراه با ارائه پلان های معماری

مقدمه

بیمارستان شاخهٔ تانگلو مؤسسهٔ مردم اول هانگژو پروژه‌‌ای بزرگ در منطقهٔ راه‌آهن سریع‌السیر تانگلو است. این طرح با هدف کاهش فشار بر بیمارستان‌ های سطح سوم و ارتقای خدمات درمانی در منطقه شهری در حال رشد طراحی شده است. مجله معماری 23گانه این پروژه را نمونه‌ای از معماری مراقبتی ترکیبیِ انسان‌ محور و زیست‌ محیطی معرفی می‌کند.

مشخصات پروژه

• معمار: UAD (Zhejiang University Architecture & Design)
• موقعیت: تانگلو، هانگژو، چین
• مساحت زمینی پروژه: حدود ۷۰٬۰۰۰ مترمربع
• زیربنا کل (سطح ساخت): ~۲۰۲٬۰۰۰ مترمربع
• بخش بالای زمین: ~۱۳۹٬۰۰۰ مترمربع، بخش زیرزمین: ~۶۳٬۰۰۰ مترمربع
• تعداد تخت بیمارستان: ۱٬۱۰۰ تخت
• سال تکمیل: ۲۰۲۴

سبک معماری پروژه

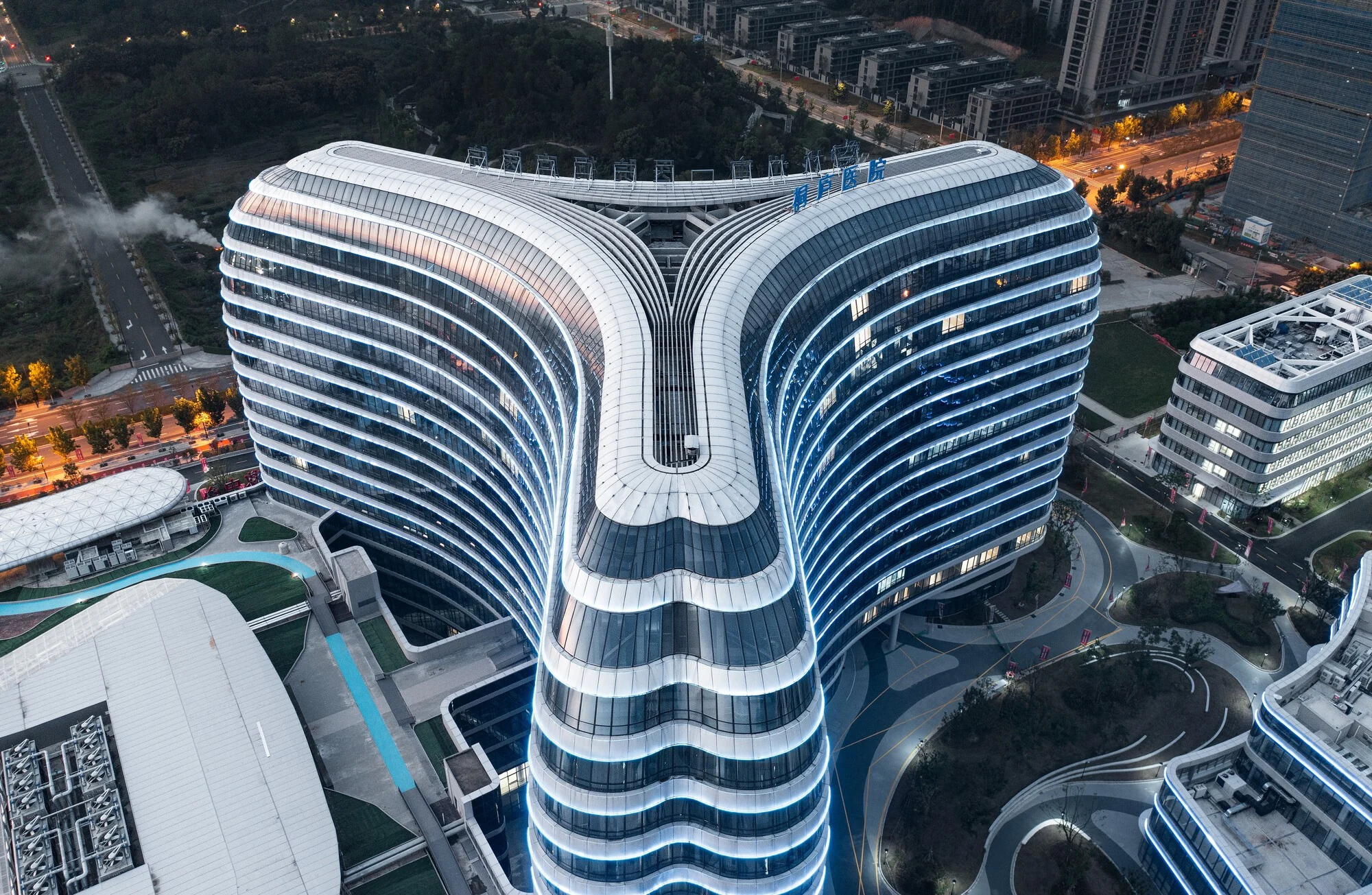

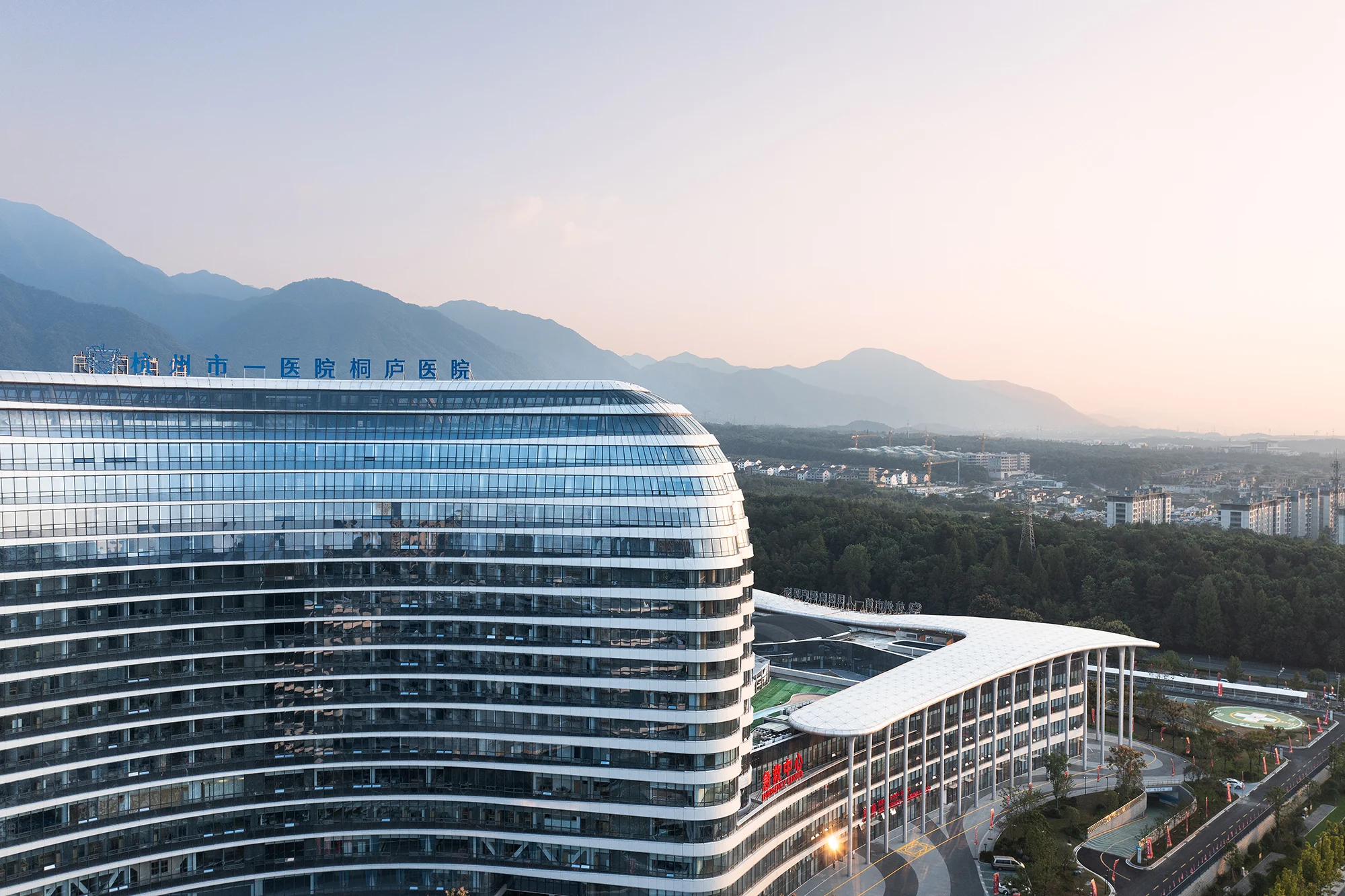

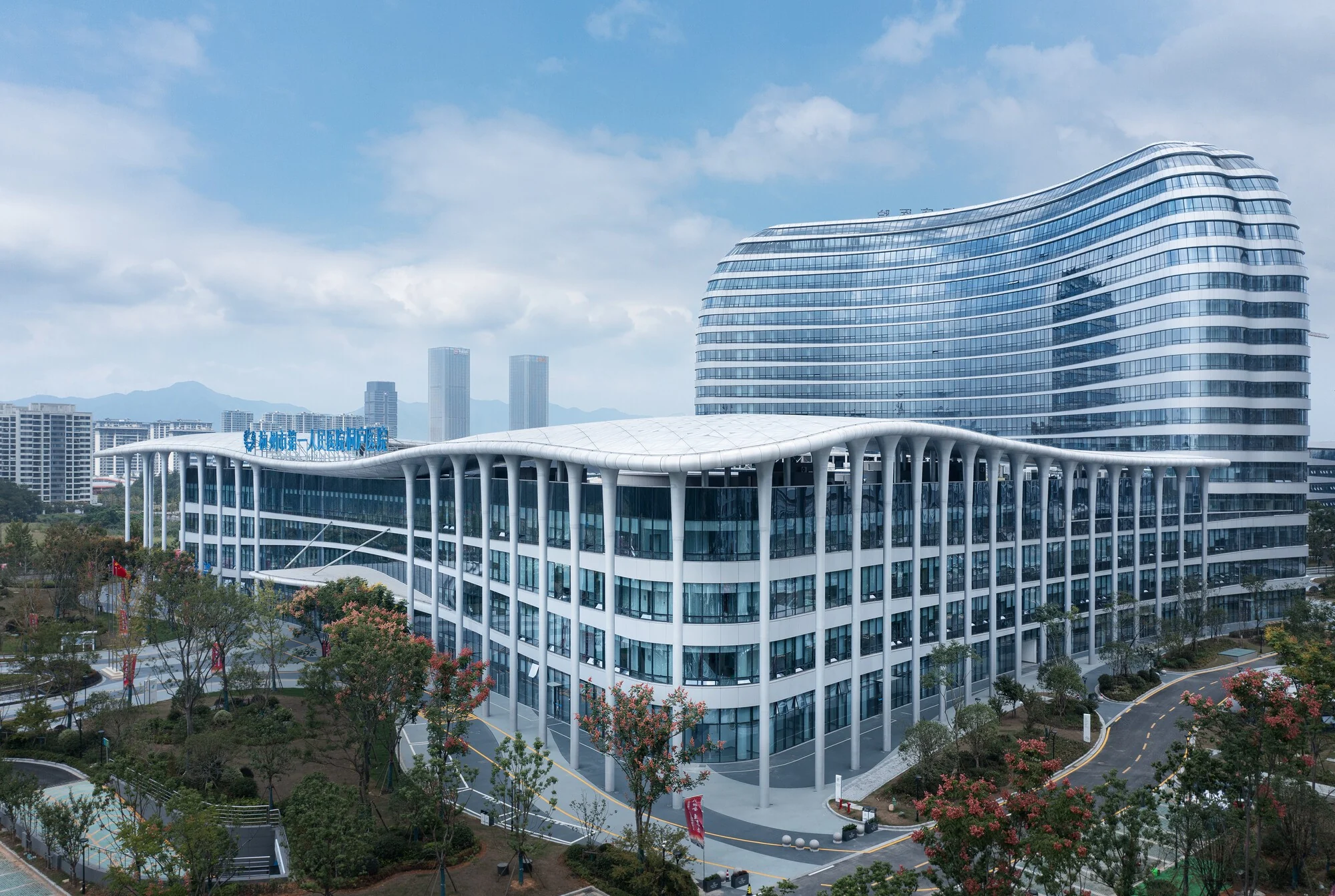

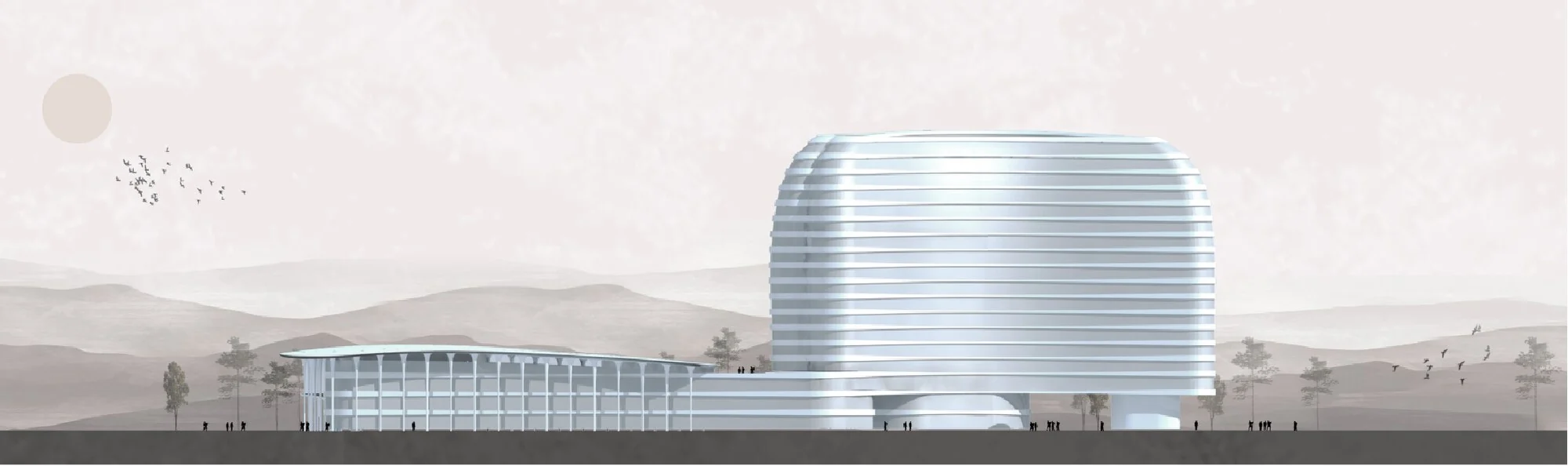

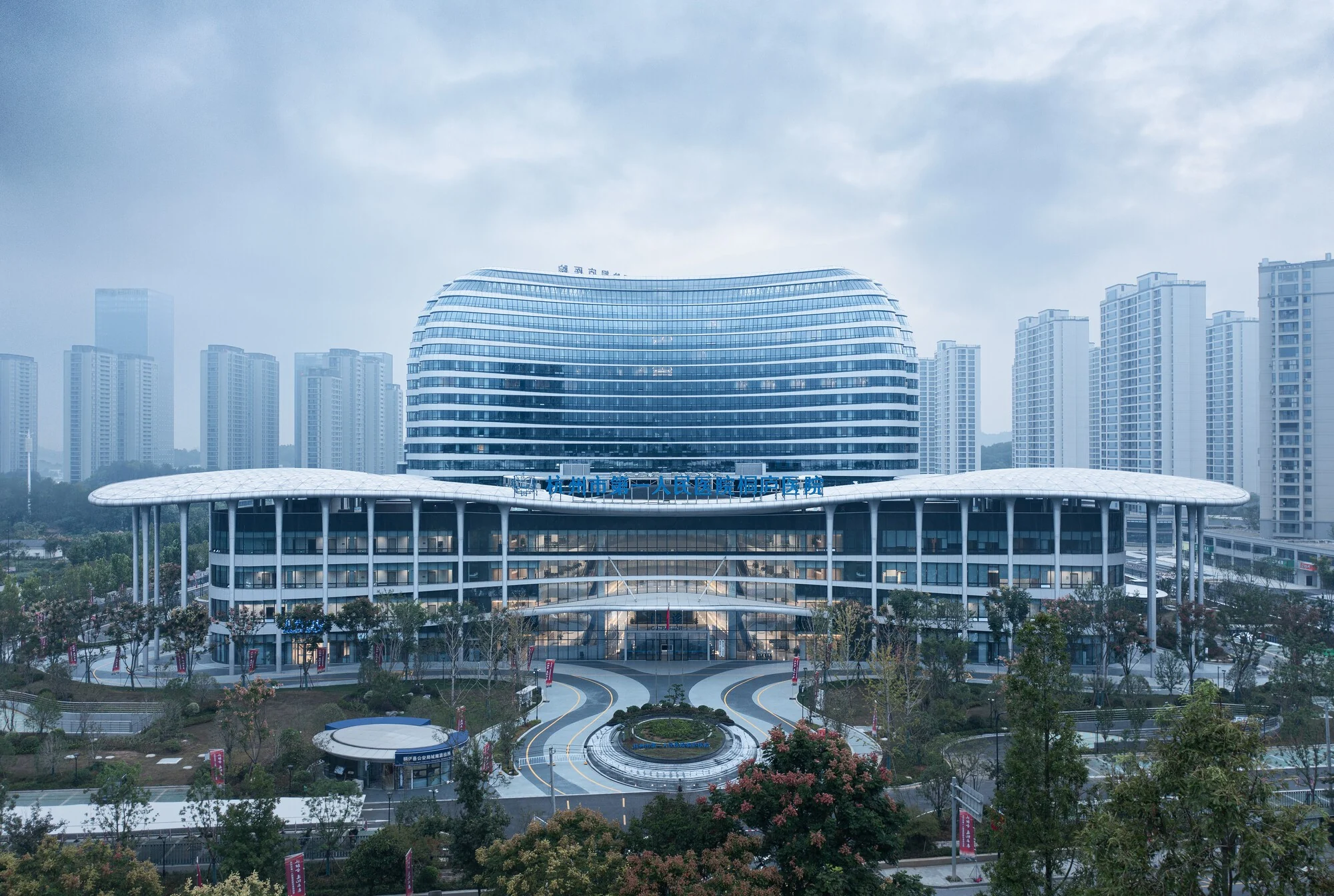

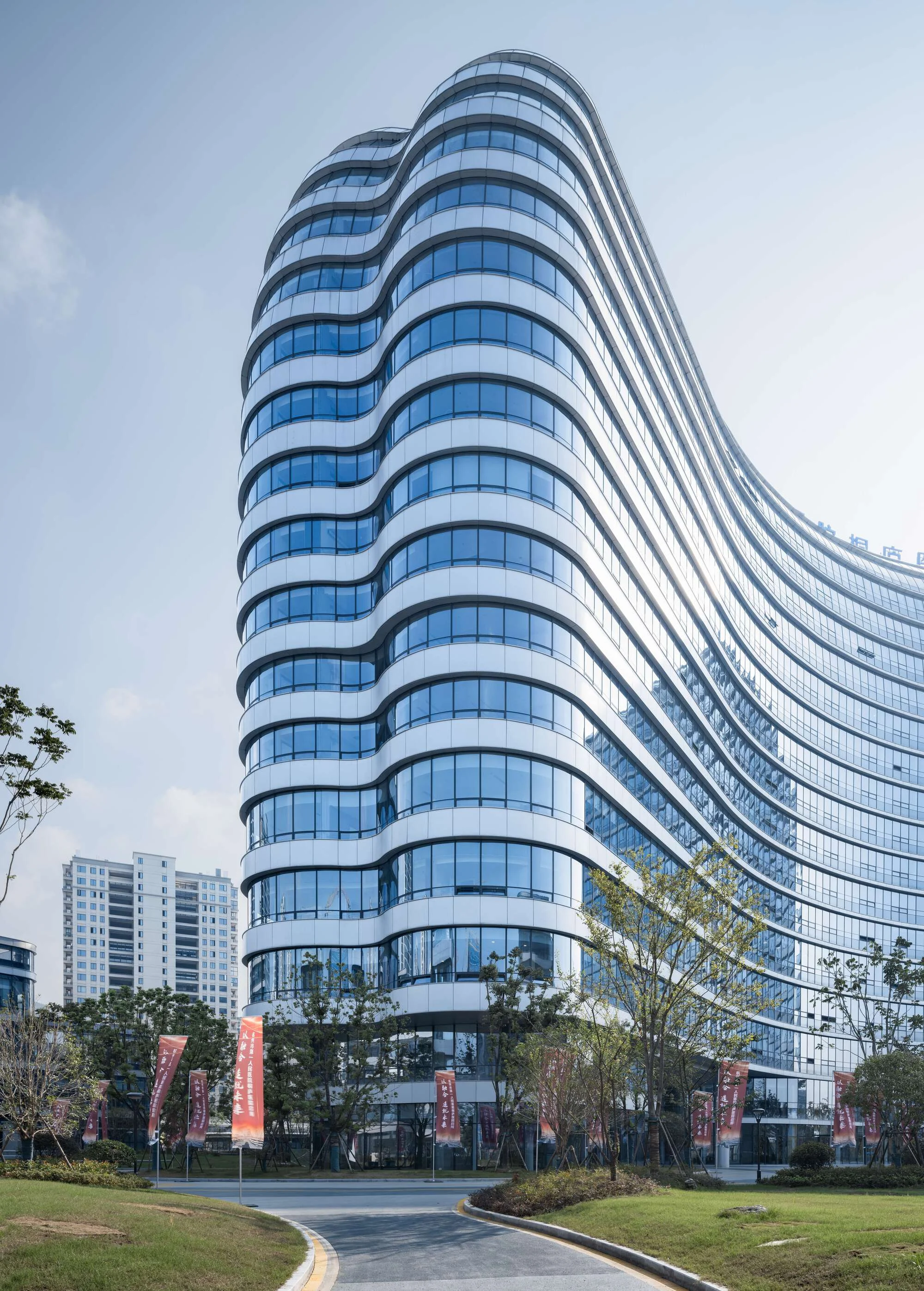

این بیمارستان دارای معماری معاصر است با فرم‌هایی که ترکیبی از انحنای ملایم و خطوط منظمی هستند. نما با پنل‌های آلومینیوم با گرادیان نقره‌ای و شیشه آبی خاکستری تزئین شده است؛ کف طبقات با فضاهای باز برای نور طبیعی طراحی شده‌اند. فرم برگ‌ مانند بخش های بستری، به‌صورت سه واحد پرستاری در یک طبقه با لابی مرکزی مشترک و راهروهای اصلی شکل گرفته است.

مفاهیم طراحی پروژه

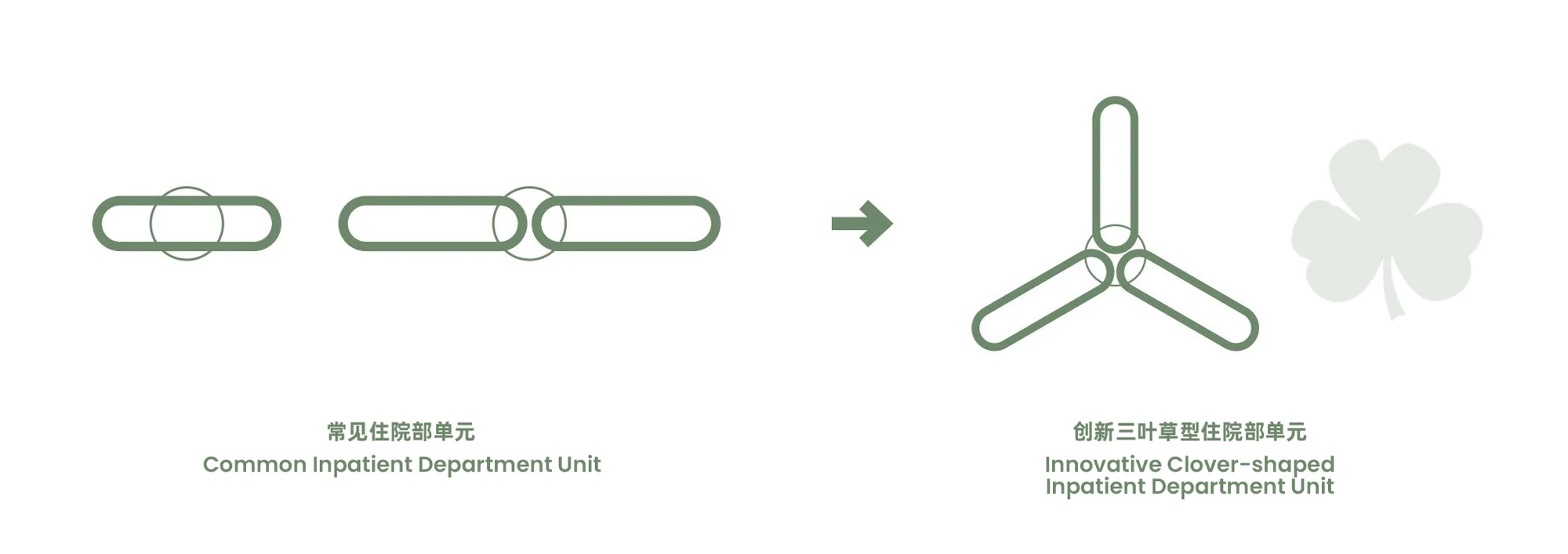

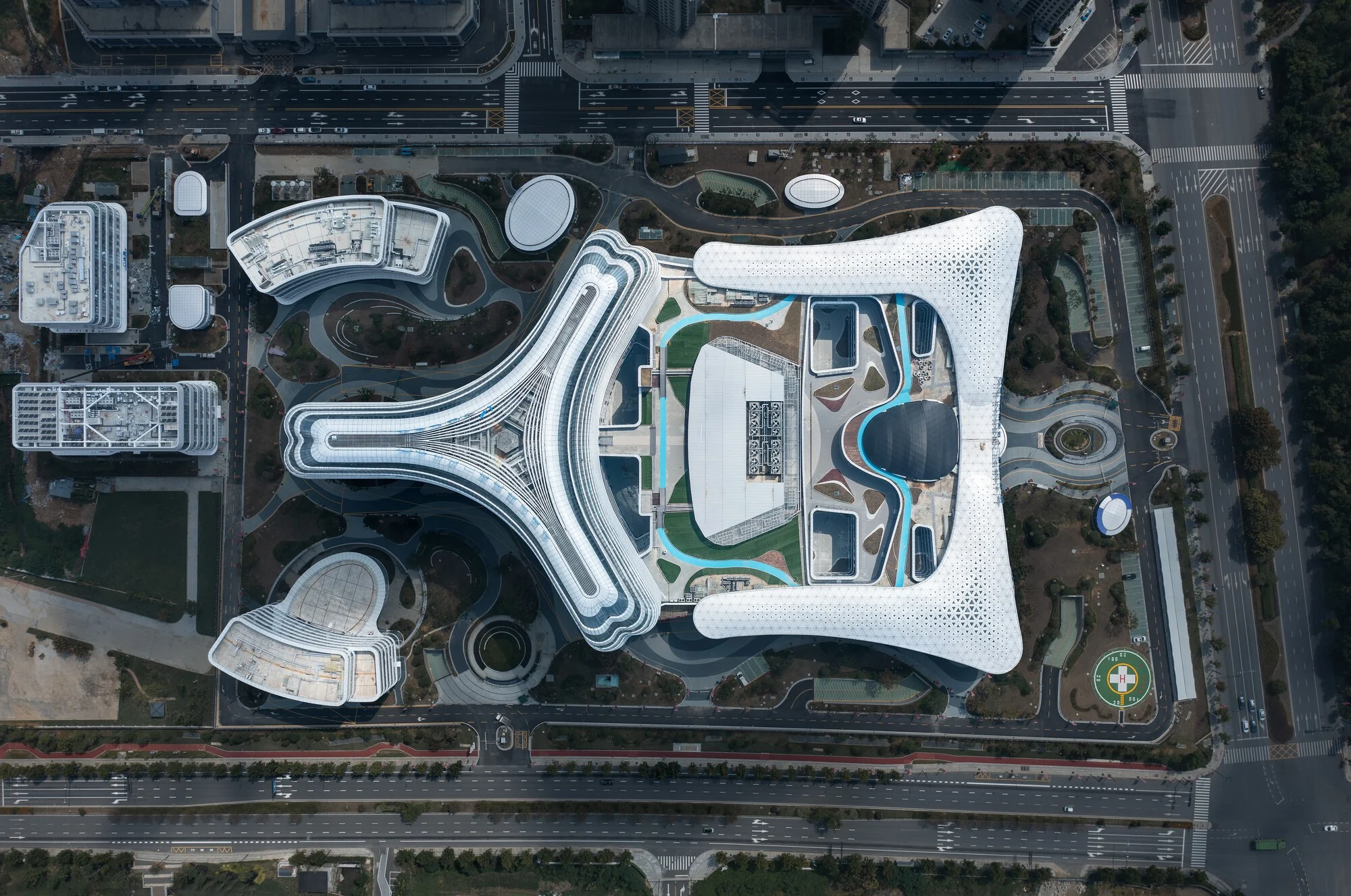

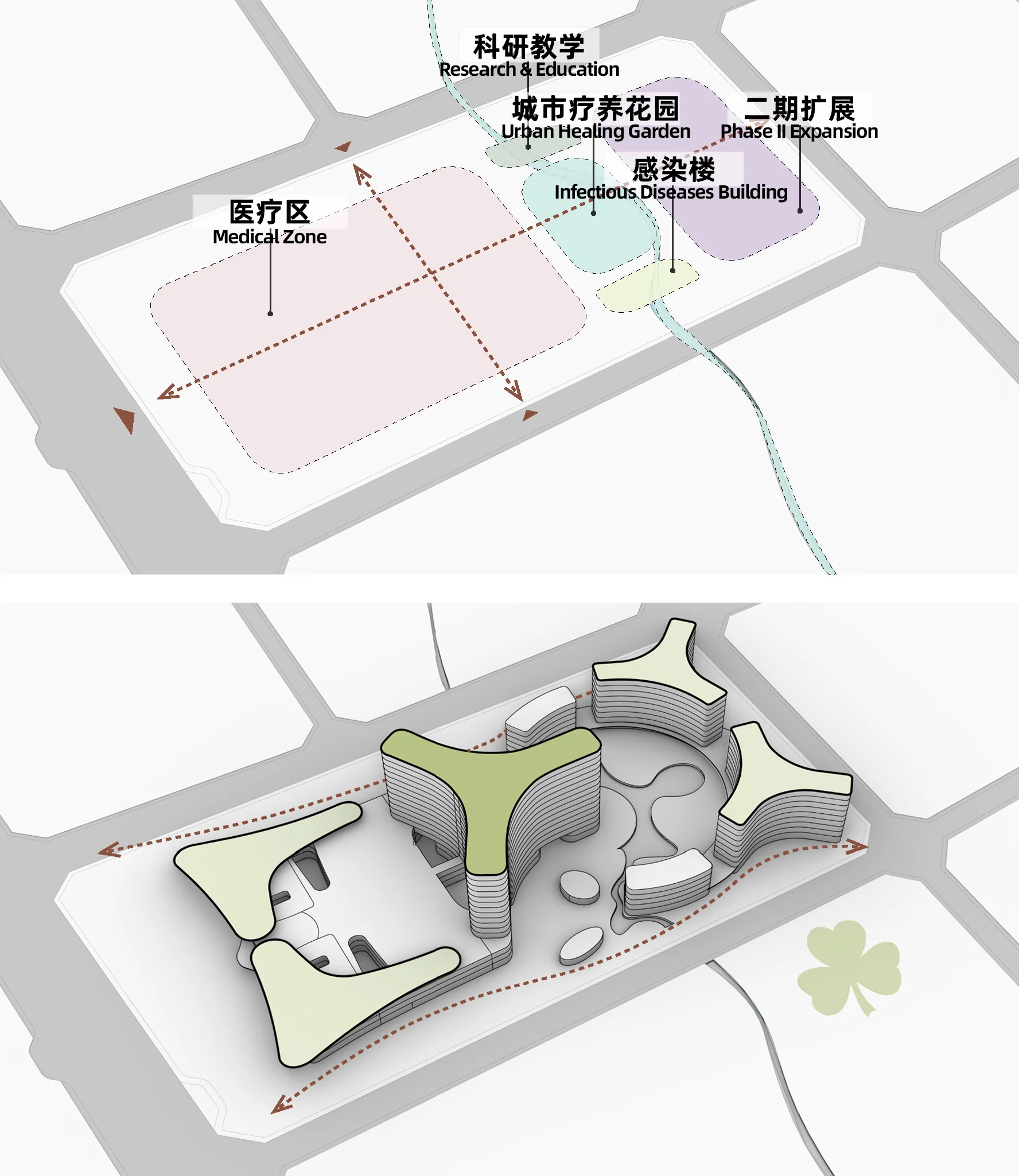

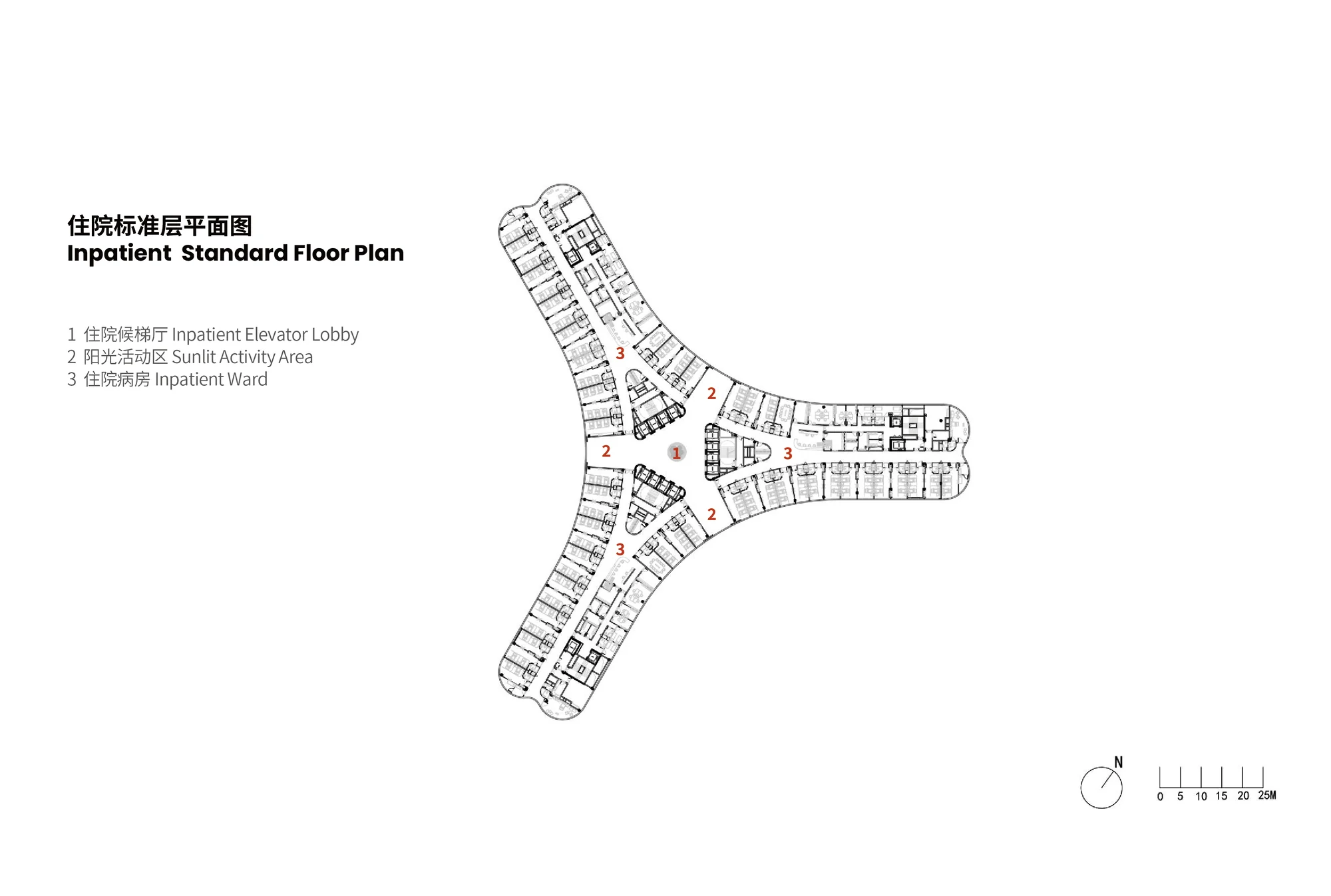

• چیدمان سه واحد پرستاری به شکل «برگ‌ کلوور» دور یک لابی مرکزی جهت تأمین نور و تهویه طبیعی برای تمام واحدها
• ایجاد راهرو درمانی مرکزی «medical street» که بخش ­های سرپایی، فناوری پزشکی و بستری را به هم متصل می‌کند تا حرکت بیماران و کارکنان ساده و واضح باشد

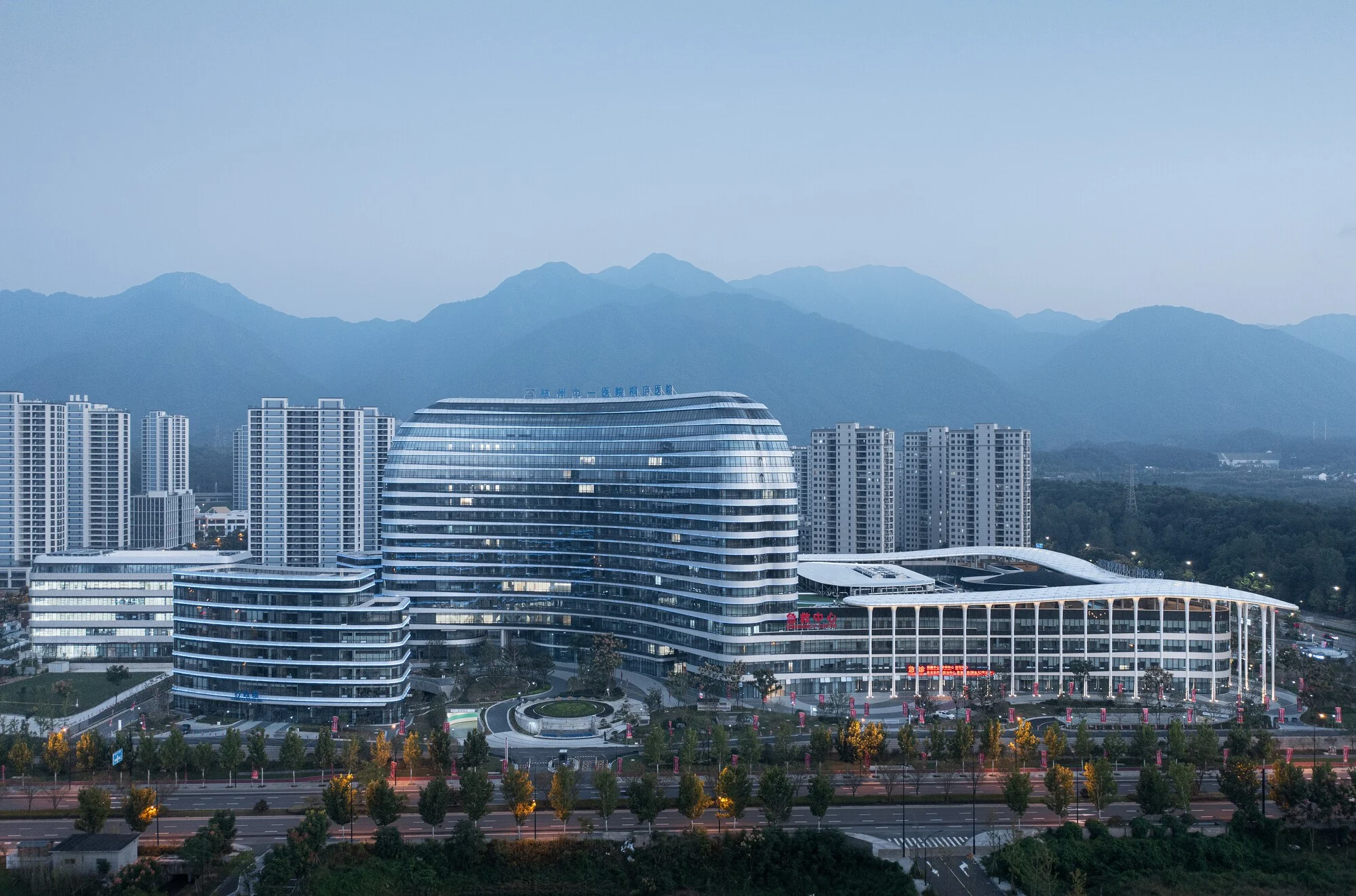

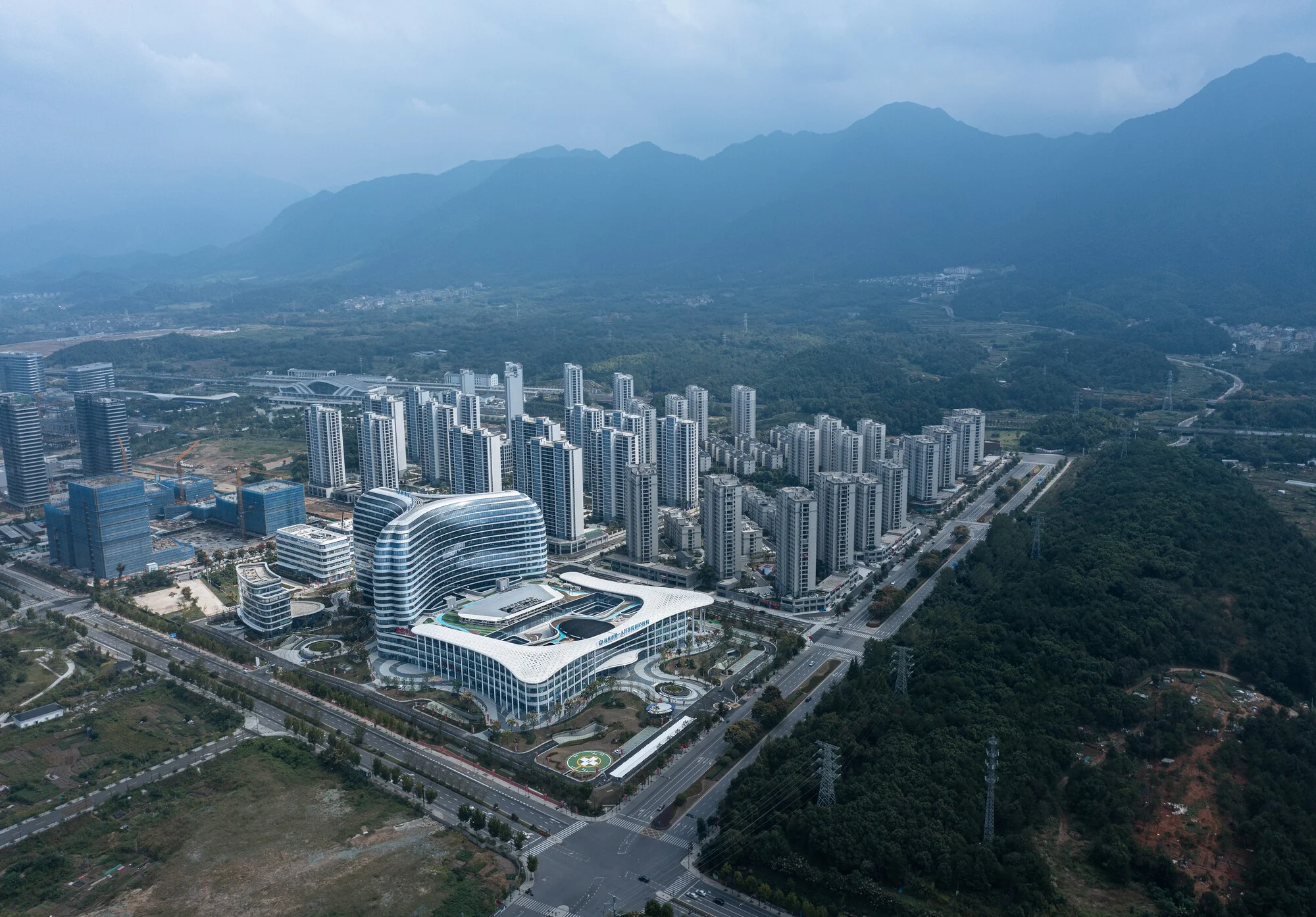

• توجه به منظره طبیعی منطقه؛ کوه‌ها و نقاشی مشهور «اقامت در کوهستان فوچونگ» به عنوان پس‌زمینه دید منظره‌ای مدنظر بوده‌اند و فرم بنا با انحنای ملایم به آن پاسخ داده است

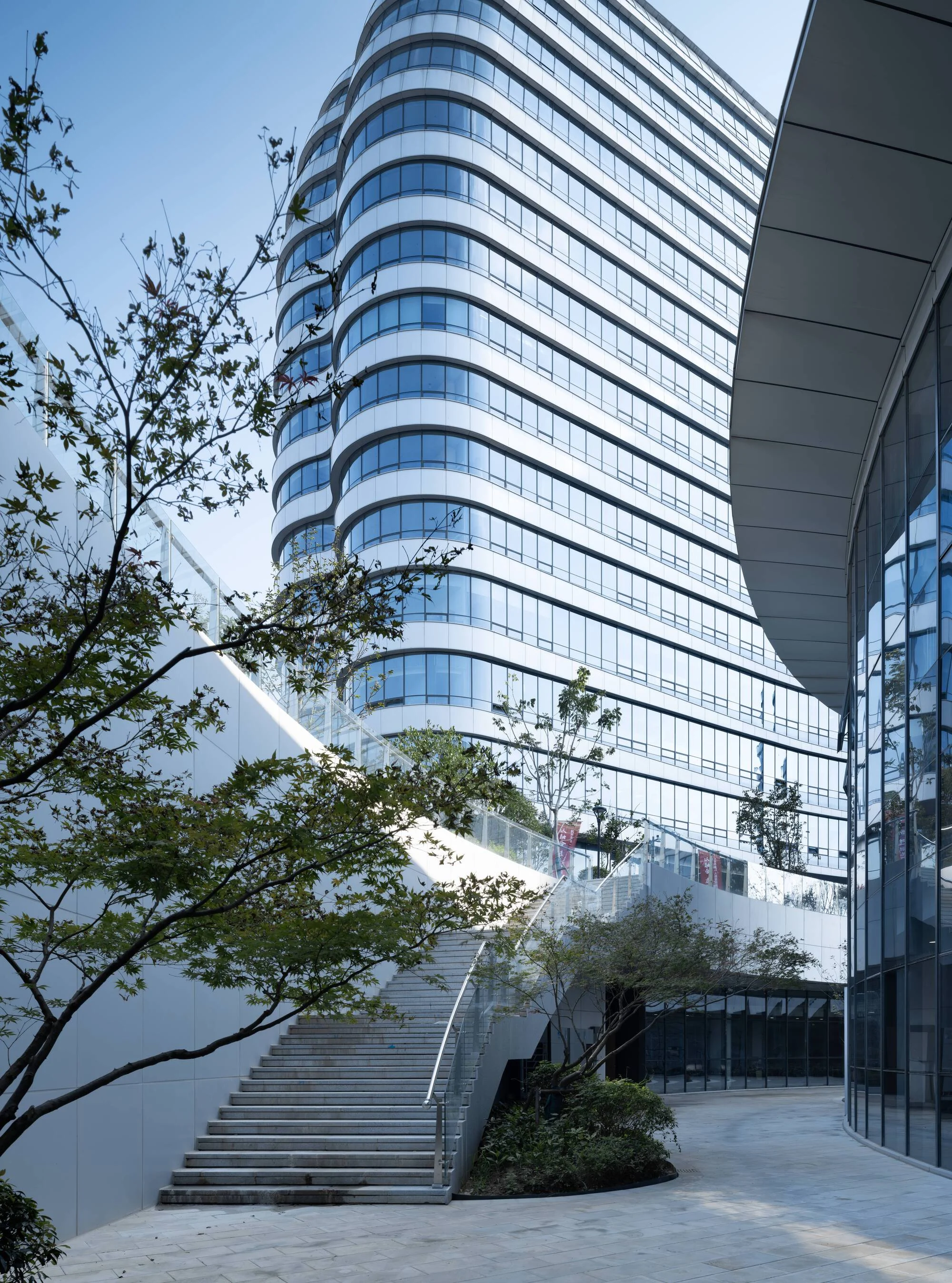

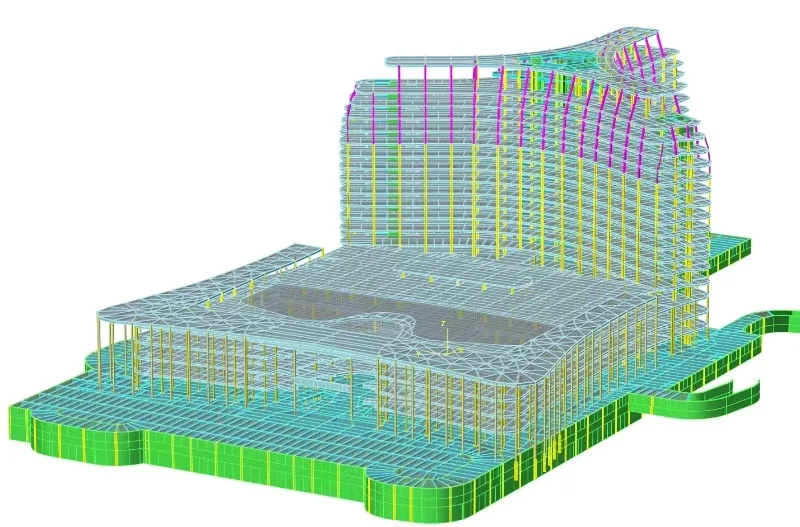

• ساختار تمام فولادی به منظور تسریع ساخت و کاهش اثر زیست‌محیطی و ایجاد انعطاف در فضاهای داخلی بیمارستان

ویژگی‌های کلیدی پروژه

• فضاهای سرپایی با فرانش‌های باز و سردرهای بزرگ شفاف در مسیر ورودی نور طبیعی فراوان فراهم می‌کنند

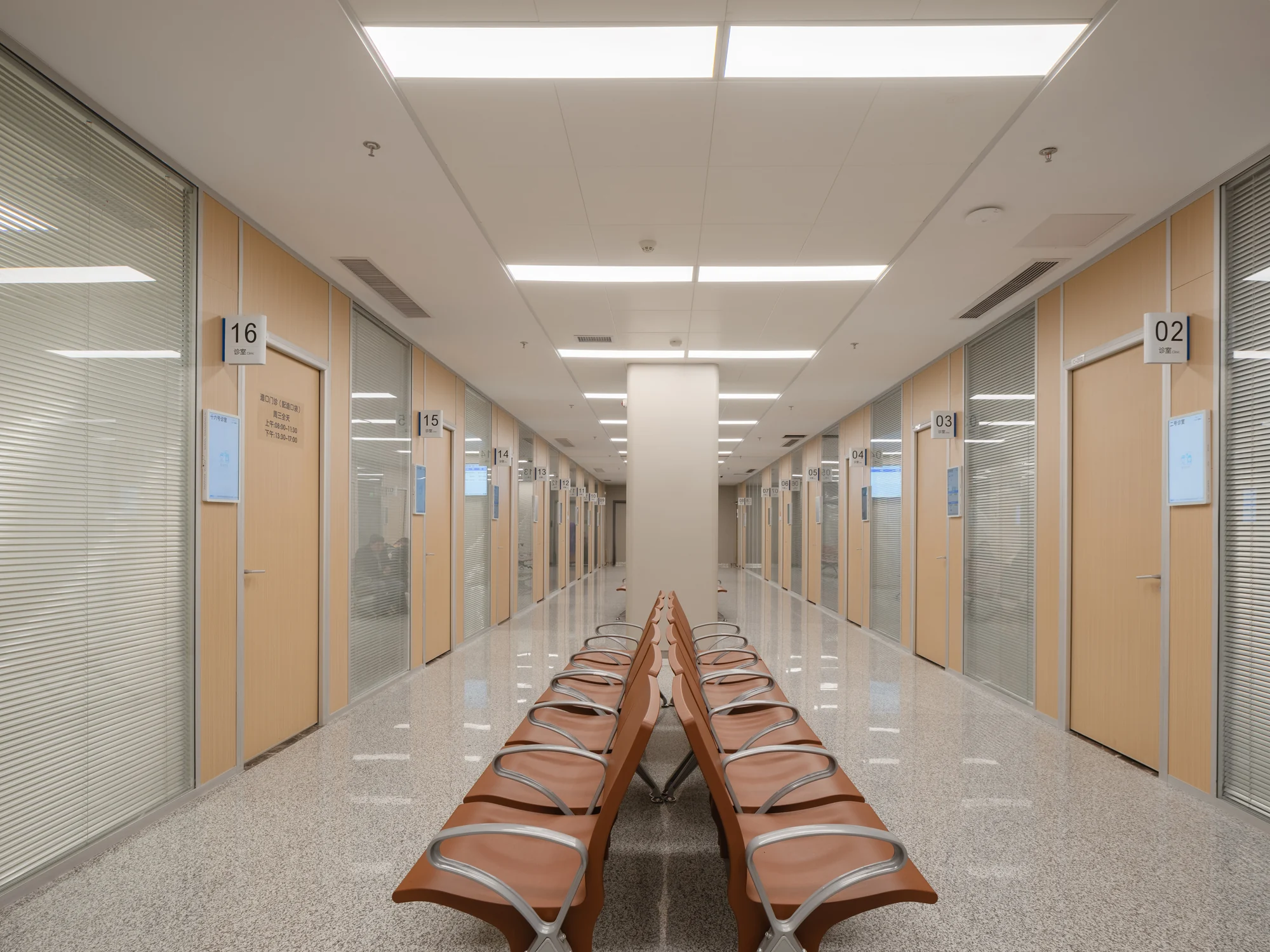

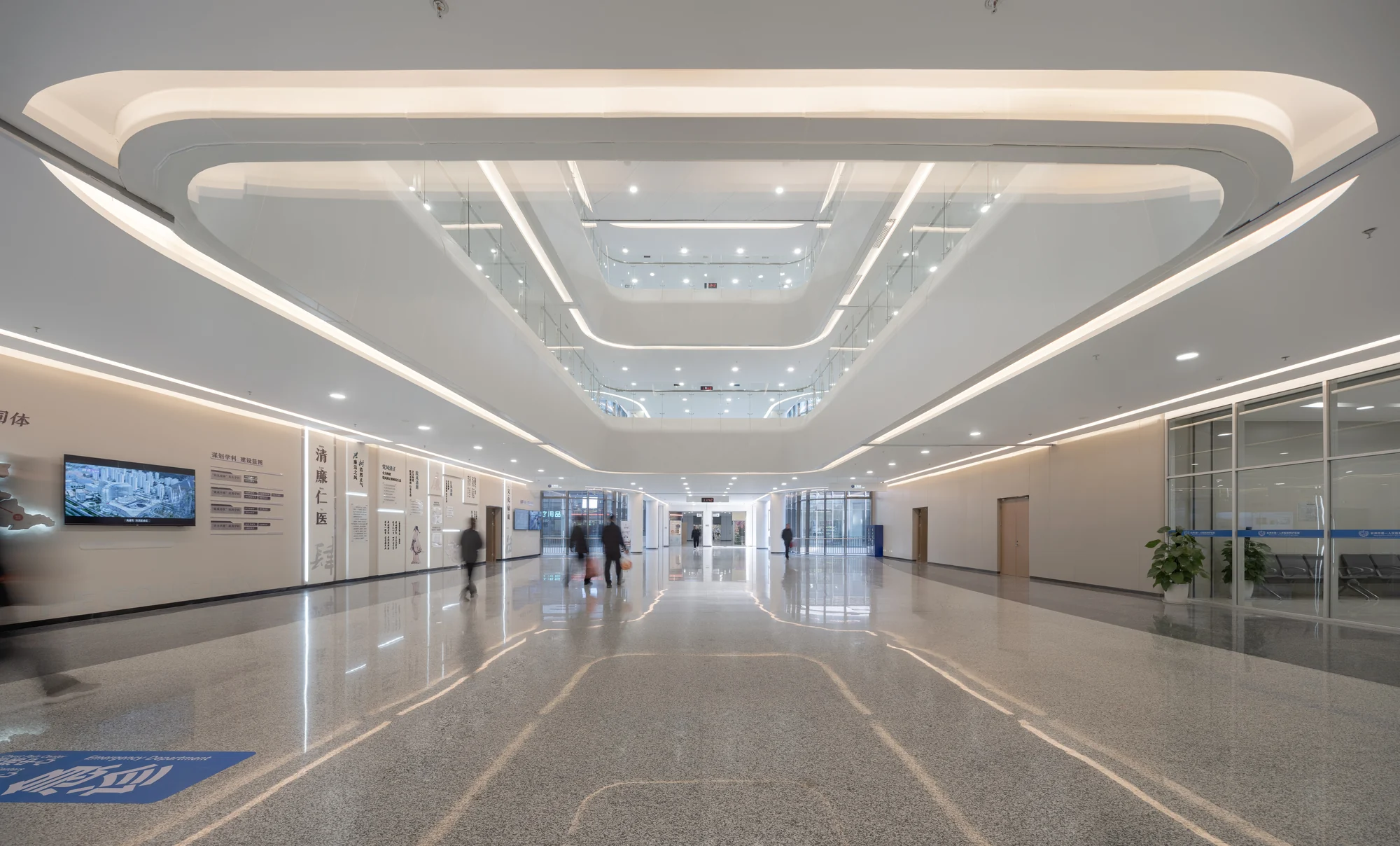

• راهرو مرکزی بدون ستون (فضای بزرگ و باز) بین بخش‌های سرپایی و فناوری پزشکی تا بخش بستری باعث وضوح مسیر حرکت بیماران شده است
• واحدهای بستری با نورگیرهای مشترک و بازشوهای رو به جهت‌های متفاوت برای افزایش کیفیت فضایی و تهویه طبیعی

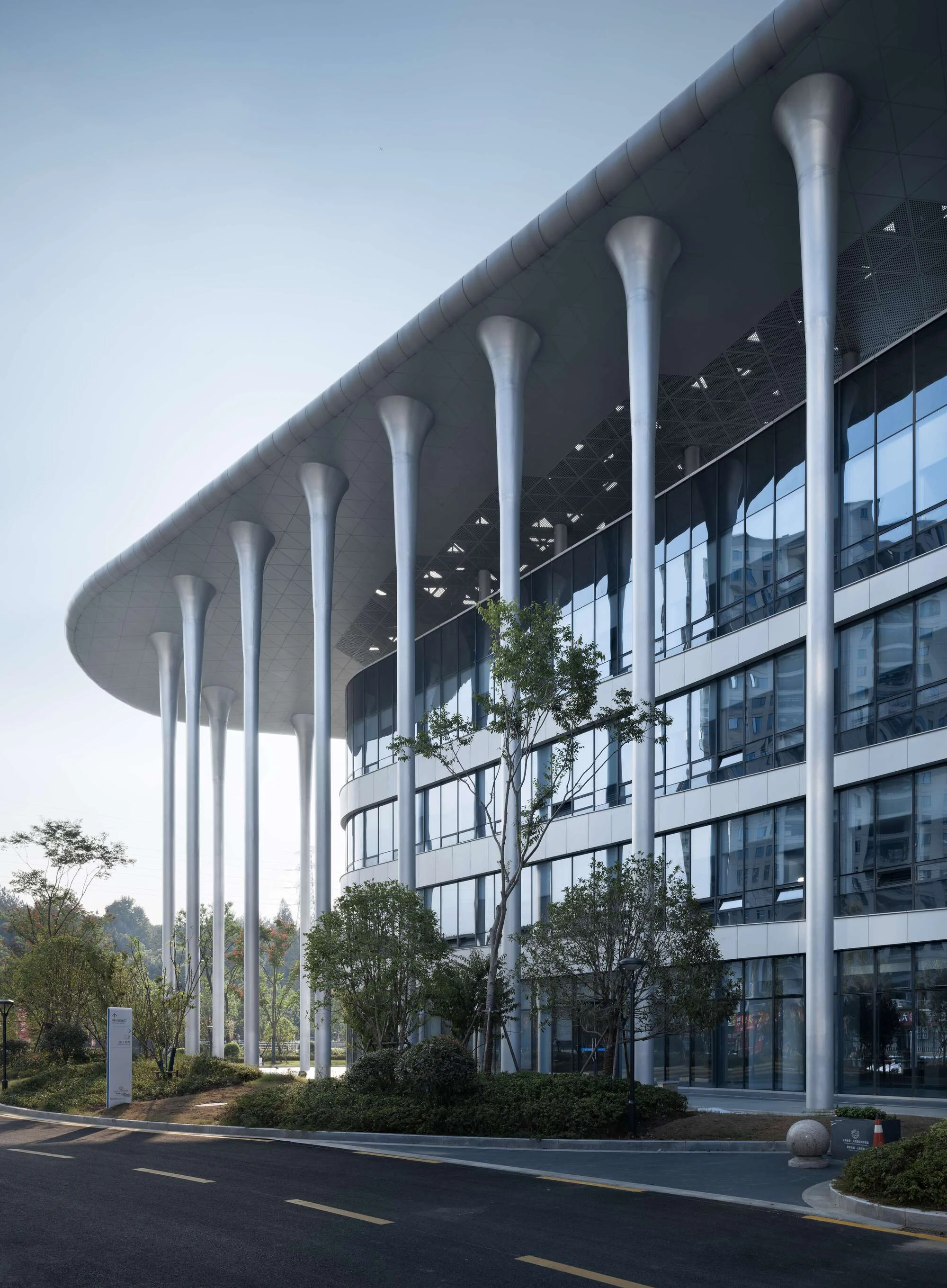

• پیش‌آمدگی ‎ها مثل سردر و ایوان‌ها و رواق‌ ها برای حفاظت از تابش آفتاب و باران، و ایجاد فضای گذار بین داخل و خارج بیمارستان

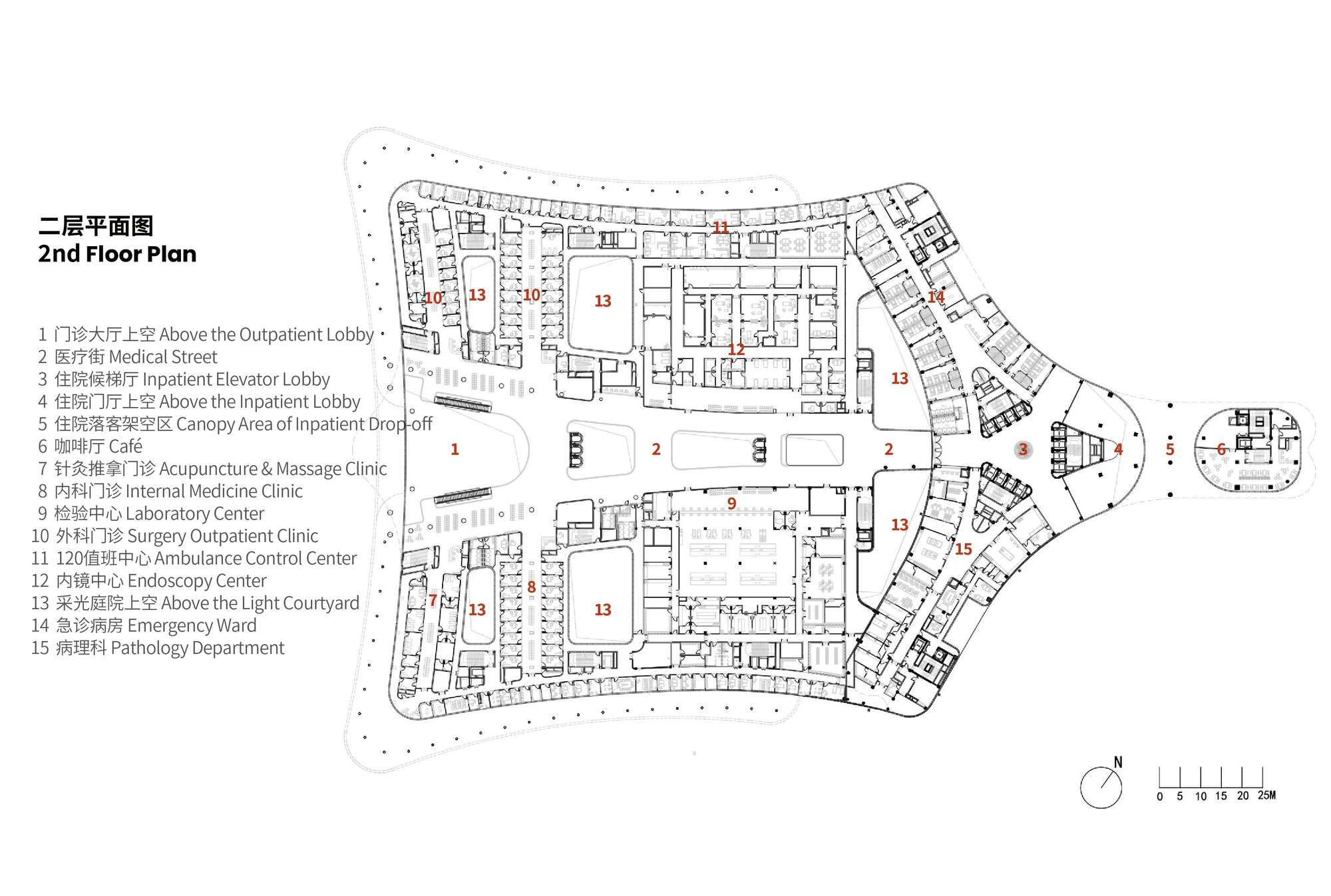

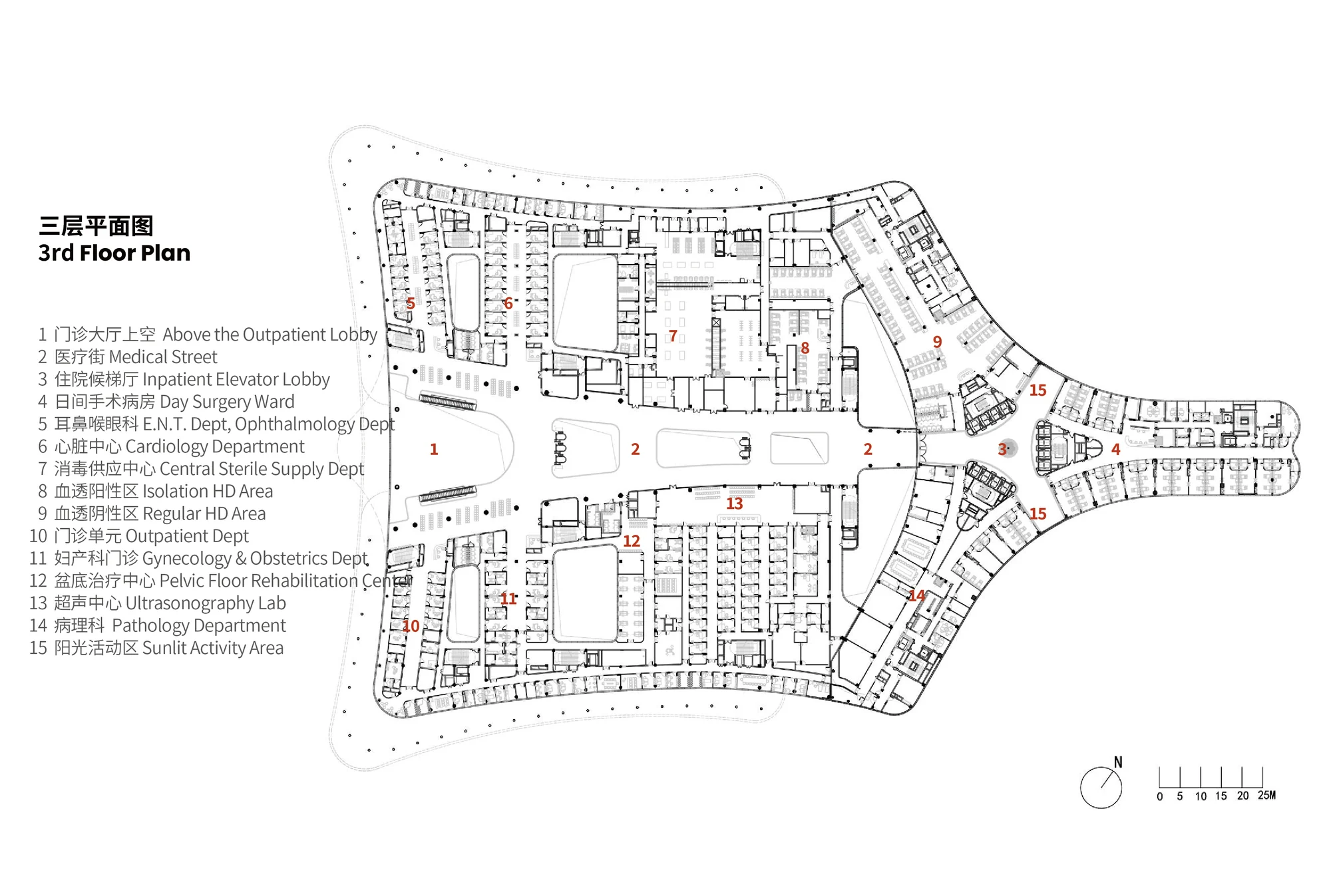

پلان معماری پروژه

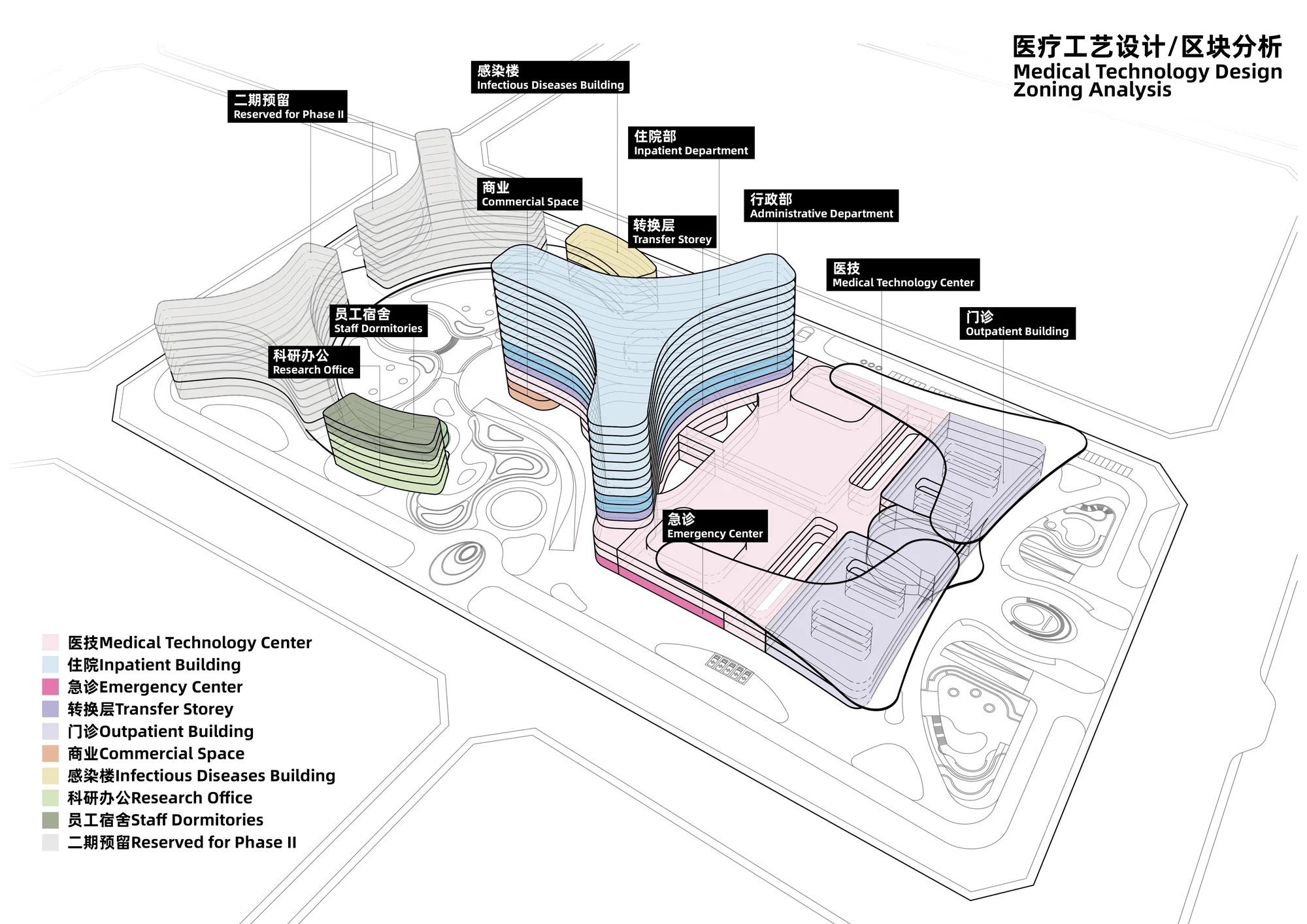

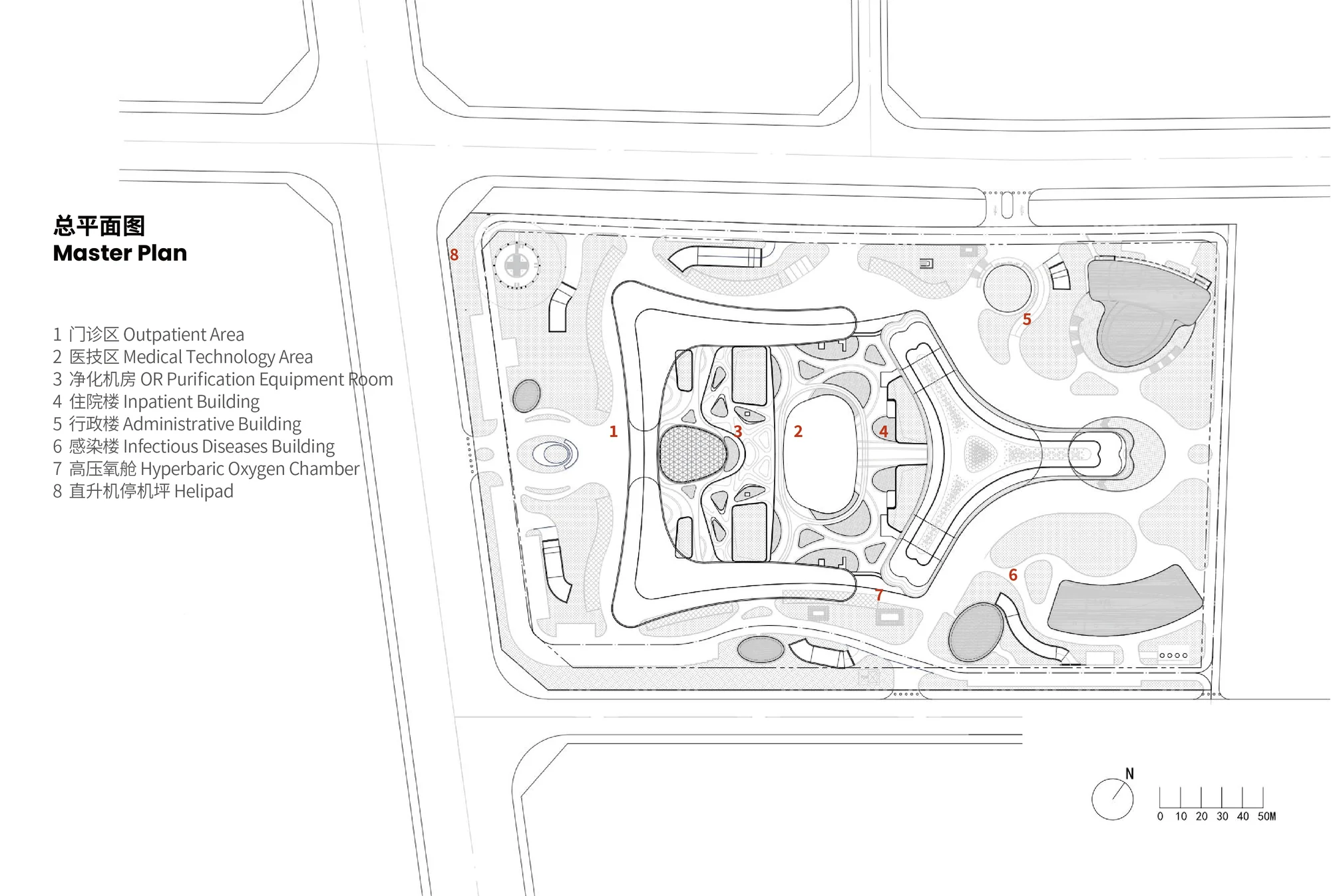

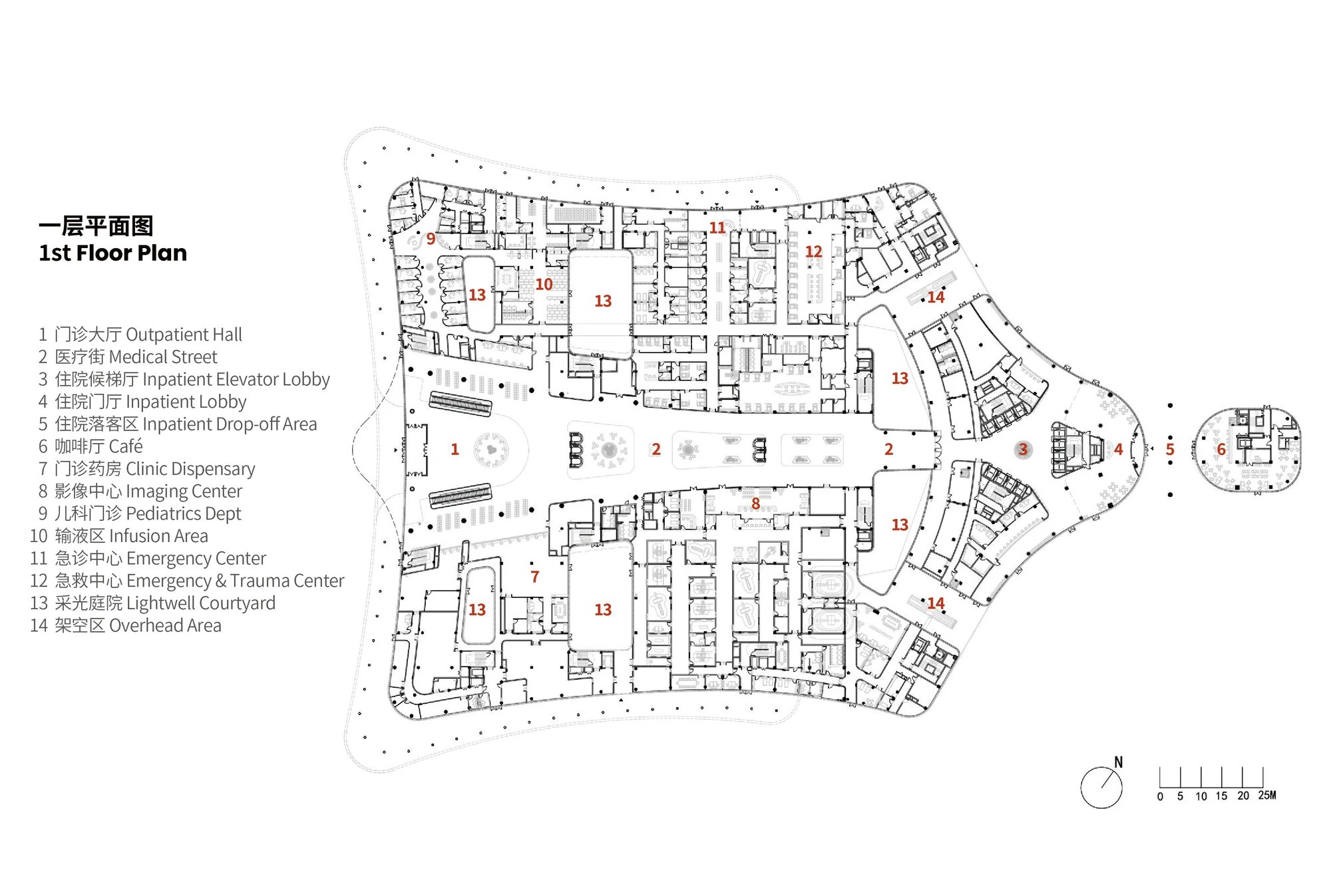

پلان کلی شامل ساختمان‌ های سرپایی، فناوری پزشکی، بستری و ساختمان اداری جانبی است. سه واحد بستری هر کدام در کنار هم در یک طبقه با لابی مرکزی، و بخش خدمات و راهرو درمانی اصلی به گونه‌ای طراحی شده‌اند که بیماران بتوانند مسیر خود را به راحتی بیابند. فضای زیرزمین شامل پارکینگ و تاسیسات بزرگ است. بالا و پایین زمین و خدمات زیرزمینی با یکدیگر ارتباط عملی دارند.

بیوگرافی معمار پروژه

دفتر UAD وابسته به دانشگاه زِجیانگ چین است که در پروژه‌های بزرگ مراقبتی، آموزشی و پژوهشی فعال است. این دفتر با تیمی متشکل از معماران، مهندسان سازه، طراحان نور، متخصصان تجهیزات پزشکی و طراحی داخلی توانسته است پروژه‌ای صحت عملکرد بالا، تجربه انسانی و منظر زیبا را ترکیب نماید.

مصالح و متریال استفاده‌شده

• سازه کل فولادی، برای کاهش زمان ساخت و کاهش اثرات محیطی سازه بتنی سنگین

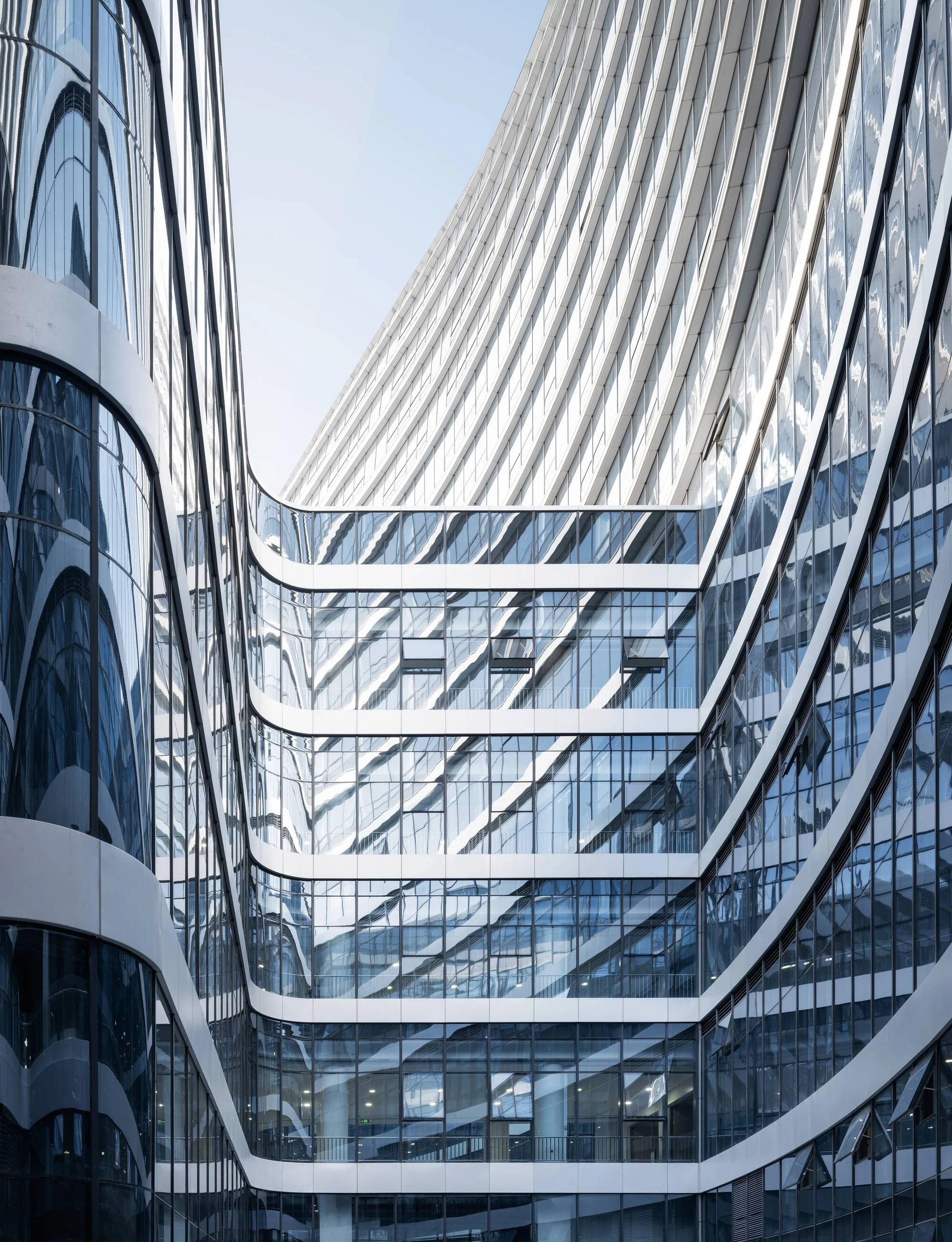

• پنل‌های آلومینیوم گرادیانت نقره‌ای برای نما، ترکیب با شیشه آبی خاکستری برای پنجره‌ها
• شیشه‌ های بزرگ و نماهای باز در بخش سرپایی و راهرو مرکزی برای نورگیری
• پیش‌ آمدگی‌ ­ها و رواق‌های پوشیده شده برای کنترل تابش مستقیم و حفاظت از هوای باران در بخش ورودی‌ها

جوایز و افتخارات

• گواهی ساختمان سبز سه‌ستاره در چین برای این پروژه اعطا شده است
• پروژه در سطح منطقه به‌ عنوان یکی از مراکز درمانی پیشرو در طراحی زیست‌ محیطی و بیمارستانی مراقبتی معرفی شده است

پرسش‌های متداول

۱. چرا ساختار فولادی انتخاب شده است؟
برای سرعت در اجرا، کاهش تأثیر کربنی و امکان طراحی فضاهای انعطاف‌پذیر با تغییرات آینده؛ ساخت فولادی نسبت به بتن فشار کمتر بر اسکلت و اجرای سریع‌تر دارد.

۲. راهرو درمانی مرکزی چه فوایدی دارد؟
این راهرو بیماران و کارکنان را مستقیماً به بخش‌های سرپایی، فناوری پزشکی و بستری متصل می‌کند؛ با وضوح مسیرها کمک می‌کند بیماران راحت‌ تر جهت‌ یابی کنند و انتقال بین بخش‌ها ساده‌ تر شود.

۳. چگونه نورگیری و تهویه طبیعی تامین شده است؟
با طراحی سه واحد پریستاری که به شکل برگ‌کلوور دور لابی مرکزی قرار گرفته‌اند تا هر واحد نور ملایم دریافت کند؛ بازشوها و پنجره‌ها با جهت‌دهی مناسب و بخش‌های مشترک باز در راهرو مرکزی برای تهویه طبیعی کمک کرده‌اند.

۴. ساختمان سه‌ستاره سبز چه ویژگی‌هایی دارد؟
معیارهایی مانند سازه کم‌اثر، مصرف انرژی پایین، انتخاب مصالح بهینه، طراحی برای نور طبیعی و تهویه طبیعی، و رعایت کیفیت هوای داخلی در طراحی ساختمان.
