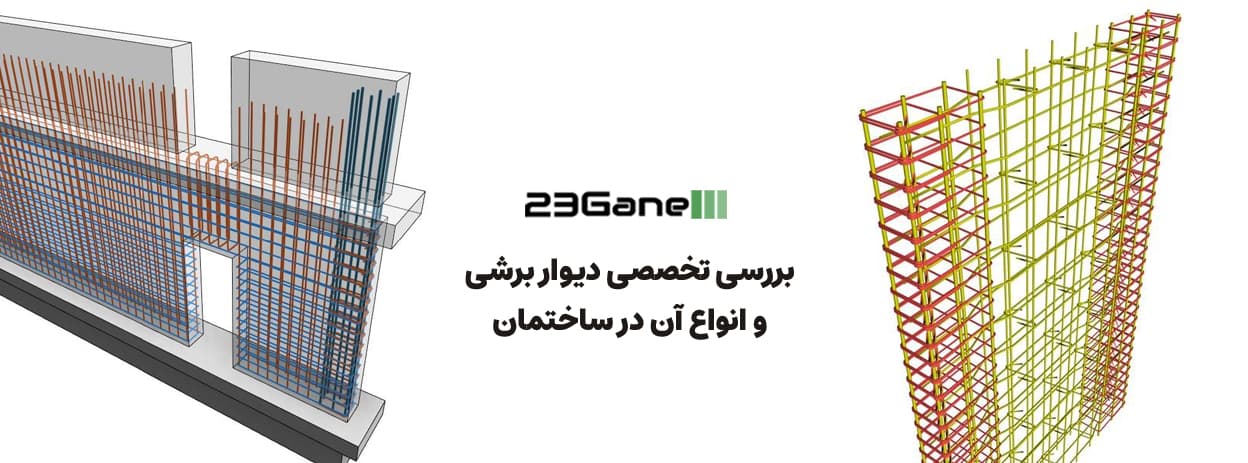

دیوار برشی و انواع آن
منتشر شده در 23Gane
دیوار برشی یکی از اصلی‌ترین اجزای سیستم مقاوم جانبی ساختمان است که وظیفه تحمل و انتقال نیروهای جانبی ناشی از زلزله و باد را بر عهده دارد. این دیوارها با ایجاد سختی و مقاومت جانبی بالا، نقش تعیین‌کننده‌ای در کنترل تغییرمکان‌ها، کاهش دریفت طبقات و جلوگیری از ناپایداری کلی سازه ایفا می‌کنند.
در ساختمان‌های میان‌مرتبه و بلندمرتبه، دیوار برشی معمولاً به‌عنوان عضو اصلی سیستم باربر جانبی انتخاب می‌شود و عملکرد آن به‌مراتب مؤثرتر از قاب‌های خمشی صرف است، به‌ویژه در مناطق با خطر لرزه‌ای متوسط و زیاد.
عملکرد سازه‌ای دیوار برشی
دیوار برشی تحت اثر نیروهای جانبی، ترکیبی از رفتار برشی، خمشی و محوری از خود نشان می‌دهد. در اثر لنگر خمشی ناشی از بار جانبی، یک سمت دیوار تحت فشار و سمت دیگر تحت کشش قرار می‌گیرد. هم‌زمان، نیروی برشی در ارتفاع دیوار توزیع شده و باید توسط بتن و آرماتورهای برشی مهار شود.
این رفتار پیچیده باعث می‌شود طراحی دیوار برشی نیازمند توجه دقیق به:
- توزیع تنش‌ها
- شکل‌پذیری
- ظرفیت جذب انرژی
- و جزئیات آرماتورگذاری
باشد.
انواع دیوار برشی
طبقه‌بندی دیوارهای برشی را می‌توان از دیدگاه جنس، رفتار سازه‌ای و نحوه آرایش در پلان بررسی کرد.
۱. دیوار برشی بتنی مسلح
دیوار برشی بتنی مسلح متداول‌ترین نوع دیوار برشی در ساختمان‌های بتن‌آرمه است. این دیوار از بتن و آرماتورهای طولی و عرضی تشکیل می‌شود و به دلیل مقاومت بالا در برابر خمش و برش، عملکرد لرزه‌ای مناسبی دارد.
در این نوع دیوار، آرماتورهای قائم نقش اصلی را در تحمل نیروهای کششی ناشی از خمش ایفا می‌کنند، در حالی که آرماتورهای افقی وظیفه کنترل ترک‌ها و مقاومت برشی را بر عهده دارند.
دیوارهای برشی بتنی معمولاً به‌صورت:
- دیوار ساده
- دیوار کوپل‌شده
- یا دیوار هسته‌ای
در سازه‌ها اجرا می‌شوند.
۲. دیوار برشی کوپل‌شده (Coupled Shear Wall)
در این سیستم، دو یا چند دیوار برشی به‌وسیله تیرهای کوپل به یکدیگر متصل می‌شوند. این تیرها نقش مهمی در انتقال نیرو و افزایش شکل‌پذیری سیستم دارند.
در زلزله‌های شدید، تیرهای کوپل وارد ناحیه غیرالاستیک شده و با جذب انرژی، از تمرکز آسیب در دیوارها جلوگیری می‌کنند. طراحی صحیح تیر کوپل از نظر مقاومت برشی و خمشی اهمیت بسیار زیادی دارد و معمولاً نیازمند آرماتورگذاری خاص یا استفاده از تیرهای فولادی است.
۳. دیوار برشی هسته‌ای (Core Wall)
دیوار برشی هسته‌ای معمولاً در اطراف چاه آسانسور و راه‌پله اجرا می‌شود و به‌صورت یک هسته صلب مرکزی عمل می‌کند. این نوع دیوار برشی علاوه بر مقاومت جانبی، نقش مهمی در کنترل پیچش سازه دارد، به‌ویژه در پلان‌های نامنظم.
دیوارهای هسته‌ای یکی از رایج‌ترین راهکارها در ساختمان‌های بلندمرتبه هستند و اغلب با سیستم‌های دیگر مانند قاب خمشی ترکیب می‌شوند.
۴. دیوار برشی فولادی
دیوار برشی فولادی از ورق‌های فولادی نازک تشکیل می‌شود که داخل قاب فولادی نصب می‌شوند. این ورق‌ها تحت اثر نیروهای جانبی دچار کمانش کنترل‌شده شده و با تشکیل میدان کششی، انرژی زلزله را مستهلک می‌کنند.
این سیستم دارای سختی و شکل‌پذیری بالا است، اما نیازمند کنترل دقیق جزئیات اجرایی، اتصالات و حفاظت در برابر خوردگی می‌باشد.
۵. دیوار برشی با رفتار ویژه و معمولی
بر اساس آیین‌نامه‌های لرزه‌ای، دیوارهای برشی بتنی به دو دسته کلی تقسیم می‌شوند:
- دیوار برشی معمولی
- دیوار برشی ویژه
دیوار برشی ویژه دارای الزامات سخت‌گیرانه‌تری از نظر آرماتورگذاری، شکل‌پذیری و جزئیات اجرایی است و برای مناطق با لرزه‌خیزی بالا الزامی می‌باشد.
المان مرزی در دیوار برشی (Boundary Element)
المان مرزی یکی از مهم‌ترین و تخصصی‌ترین اجزای دیوار برشی، به‌ویژه در دیوارهای برشی ویژه، محسوب می‌شود. این المان‌ها در لبه‌های دیوار برشی و در نواحی با تنش فشاری یا کششی بالا اجرا می‌شوند.
هدف اصلی از اجرای المان مرزی:
- افزایش ظرفیت فشاری و خمشی دیوار
- جلوگیری از خردشدگی بتن در نواحی بحرانی
- افزایش شکل‌پذیری و جذب انرژی در زلزله‌های شدید
المان مرزی معمولاً شامل:
- آرماتورهای طولی متمرکز
- خاموت‌های متراکم با فواصل کم
است که مشابه رفتار ستون‌های بتن‌آرمه عمل می‌کند.
وجود یا عدم وجود المان مرزی بر اساس تحلیل تنش‌ها و ضوابط آیین‌نامه‌ای مشخص می‌شود و اجرای نادرست آن می‌تواند به کاهش شدید عملکرد لرزه‌ای دیوار منجر شود.
نکات تخصصی مهم در طراحی و اجرای دیوار برشی
طراحی دیوار برشی صرفاً انتخاب ضخامت و تعداد میلگرد نیست، بلکه نیازمند توجه به مجموعه‌ای از عوامل تخصصی است، از جمله:
- کنترل نسبت ارتفاع به طول دیوار (Aspect Ratio)
- بررسی اثرات پیچش در پلان‌های نامنظم
- اتصال صحیح دیوار به فونداسیون و دیافراگم‌ها
- کنترل بازشوها و تأثیر آن‌ها بر مسیر انتقال نیرو
- رعایت جزئیات اجرایی در ناحیه پای دیوار (Plastic Hinge Zone)
همچنین کیفیت اجرای بتن، تراکم مناسب، و رعایت دقیق نقشه‌های اجرایی نقش بسیار مهمی در عملکرد نهایی دیوار برشی دارند.
نکات مهم در مدلسازی دیوار برشی در تحلیل سازه
مدلسازی صحیح دیوار برشی در نرم‌افزارهای تحلیل سازه، نقش تعیین‌کننده‌ای در دقت نتایج طراحی، توزیع صحیح نیروهای داخلی و ارزیابی واقعی عملکرد لرزه‌ای ساختمان دارد. بسیاری از خطاهای اجرایی و طراحی، ریشه در مدلسازی نادرست دیوار برشی دارند، نه در خود آیین‌نامه یا محاسبات دستی.
در ادامه مهم‌ترین نکات تخصصی در مدلسازی دیوار برشی بررسی می‌شود.
انتخاب نوع المان مناسب برای مدلسازی
دیوار برشی معمولاً به‌صورت المان سطحی (Shell Element) مدل می‌شود، نه المان خطی. استفاده از المان پوسته‌ای باعث می‌شود رفتار واقعی دیوار شامل خمش، برش و نیروهای محوری به‌درستی شبیه‌سازی شود.
مدلسازی دیوار برشی به‌صورت عضو معادل یا المان خطی، تنها در تحلیل‌های ساده یا مطالعات اولیه قابل قبول است و برای طراحی نهایی توصیه نمی‌شود، به‌ویژه در ساختمان‌های با اهمیت متوسط و زیاد.
تعریف صحیح ضخامت و خواص مصالح
ضخامت دیوار برشی باید مطابق نقشه‌های سازه‌ای و ضوابط آیین‌نامه‌ای در مدل وارد شود. تغییر کوچک در ضخامت دیوار می‌تواند تأثیر قابل توجهی بر سختی جانبی و توزیع نیروها داشته باشد.
همچنین خواص مصالح شامل مدول الاستیسیته بتن، ضریب پواسون و وزن مخصوص باید به‌درستی تعریف شوند. استفاده از مقادیر غیرواقعی یا پیش‌فرض نرم‌افزار، یکی از خطاهای رایج در مدلسازی دیوار برشی است.
اتصال دیوار برشی به دیافراگم سقف
یکی از مهم‌ترین نکات در مدلسازی دیوار برشی، نحوه اتصال آن به دیافراگم‌های سقف است. در صورتی که دیافراگم به‌صورت صلب مدل شود، انتقال نیروهای جانبی به دیوار برشی به‌صورت صحیح انجام خواهد شد.
عدم اتصال کامل دیوار برشی به دیافراگم یا تعریف نادرست گره‌ها می‌تواند باعث کاهش مصنوعی نیروی جذب‌شده توسط دیوار و افزایش غیرواقعی نیرو در قاب‌ها شود.
مدلسازی بازشوها در دیوار برشی
بازشوهایی مانند در و پنجره تأثیر قابل توجهی بر رفتار دیوار برشی دارند. در مدلسازی، بازشوها باید به‌صورت واقعی و با حذف ناحیه مربوطه از المان پوسته‌ای دیوار لحاظ شوند.
نادیده گرفتن بازشوها یا مدلسازی ساده‌شده آن‌ها، منجر به افزایش غیرواقعی سختی دیوار و نتایج نادرست در تحلیل نیروهای داخلی می‌شود. در دیوارهای کوپل‌شده، بازشوها نقش کلیدی در شکل‌گیری تیرهای کوپل دارند و باید با دقت بالا مدل شوند.
توجه به اثر المان مرزی در مدلسازی
در تحلیل‌های خطی معمول، المان مرزی به‌صورت مستقیم مدل نمی‌شود، اما اثر آن باید در تفسیر نتایج و طراحی لحاظ گردد. در تحلیل‌های غیرخطی یا پیشرفته، می‌توان نواحی المان مرزی را با خواص متفاوت یا المان‌های مجزا شبیه‌سازی کرد.
به‌ویژه در ناحیه پای دیوار، تمرکز تنش‌ها و تشکیل مفصل پلاستیک اهمیت بالایی دارد و مدلسازی باید امکان بروز این رفتار را منعکس کند.
کنترل نسبت سختی دیوار برشی و قاب‌ها
در مدلسازی سیستم‌های ترکیبی (دیوار برشی و قاب خمشی)، باید به نسبت سختی بین دیوار و قاب توجه شود. اگر دیوار برشی بیش از حد سخت مدل شود، تقریباً تمام نیروی جانبی را جذب کرده و قاب‌ها از مدار باربری خارج می‌شوند.
این موضوع می‌تواند منجر به طراحی غیرواقعی اعضای قاب و عملکرد نامطلوب سازه در زلزله شود. تنظیم مناسب سختی دیوار و بررسی مشارکت واقعی اعضا در تحلیل الزامی است.
بررسی پیچش سازه در پلان
جانمایی نامتقارن دیوارهای برشی می‌تواند باعث ایجاد پیچش قابل توجه در سازه شود. در مدلسازی باید نتایج تغییرمکان‌ها، دریفت‌ها و دوران طبقات به‌دقت بررسی شود تا از کنترل پیچش اطمینان حاصل گردد.
در صورت مشاهده پیچش بیش از حد، اصلاح جانمایی دیوارها یا افزایش تعداد آن‌ها باید در دستور کار قرار گیرد.
تحلیل خطی در برابر تحلیل غیرخطی
در اکثر پروژه‌های متعارف، تحلیل خطی استاتیکی یا دینامیکی برای مدلسازی دیوار برشی استفاده می‌شود. با این حال، برای ساختمان‌های بلند، نامنظم یا با اهمیت زیاد، تحلیل غیرخطی می‌تواند تصویر دقیق‌تری از رفتار واقعی دیوار برشی ارائه دهد.
در تحلیل غیرخطی، مدلسازی ناحیه مفصل پلاستیک در پای دیوار و رفتار غیرخطی مصالح اهمیت ویژه‌ای پیدا می‌کند.
کنترل نتایج تحلیل و تفسیر مهندسی
مدلسازی دیوار برشی تنها به اجرای دستورات نرم‌افزار محدود نمی‌شود. مهندس طراح باید نتایج تحلیل شامل نیروهای برشی، لنگر خمشی، نیروی محوری و تغییرمکان‌ها را به‌صورت مهندسی بررسی و کنترل کند.
عدم تطابق نتایج با انتظار مهندسی معمولاً نشانه وجود اشکال در مدلسازی، تعریف قیود یا اتصال اعضا است.
جمع‌بندی بخش مدلسازی
مدلسازی دیوار برشی یکی از حساس‌ترین مراحل در طراحی سازه‌های مقاوم در برابر زلزله است. انتخاب المان مناسب، تعریف صحیح مصالح، توجه به بازشوها، اتصال به دیافراگم‌ها و کنترل نتایج تحلیل، همگی عواملی هستند که مستقیماً بر ایمنی و عملکرد نهایی ساختمان اثر می‌گذارند. یک مدلسازی دقیق و آگاهانه، پیش‌نیاز یک طراحی موفق و قابل اعتماد است.
جمع‌بندی کل
دیوار برشی و انواع آن، بخش جدایی‌ناپذیر طراحی لرزه‌ای ساختمان‌های امروزی هستند. شناخت دقیق انواع دیوار برشی، تفاوت‌های رفتاری آن‌ها، نقش المان مرزی و رعایت نکات تخصصی طراحی و اجرا، تأثیر مستقیمی بر ایمنی، دوام و عملکرد سازه در برابر زلزله دارد. انتخاب و طراحی صحیح این سیستم باید همواره بر اساس تحلیل مهندسی و ضوابط آیین‌نامه‌ای انجام شود.
