ابعاد و ضوابط آسانسور در مقررات ملی ساختمان

ابعاد آسانسور در مقررات ملی ساختمان مبحث پانزدهم

کلیه مطالبی که در زیر بصورت خلاصه برایتان ارائه می گردد به کمک جستجوی هوشمند 23Gane.com بدست آمده است .

در مقررات ملی ساختمان مبحث 15 الزامات مشخصی در ارتباط با ابعاد کابین و چاه آسانسورها مطرح شده است.

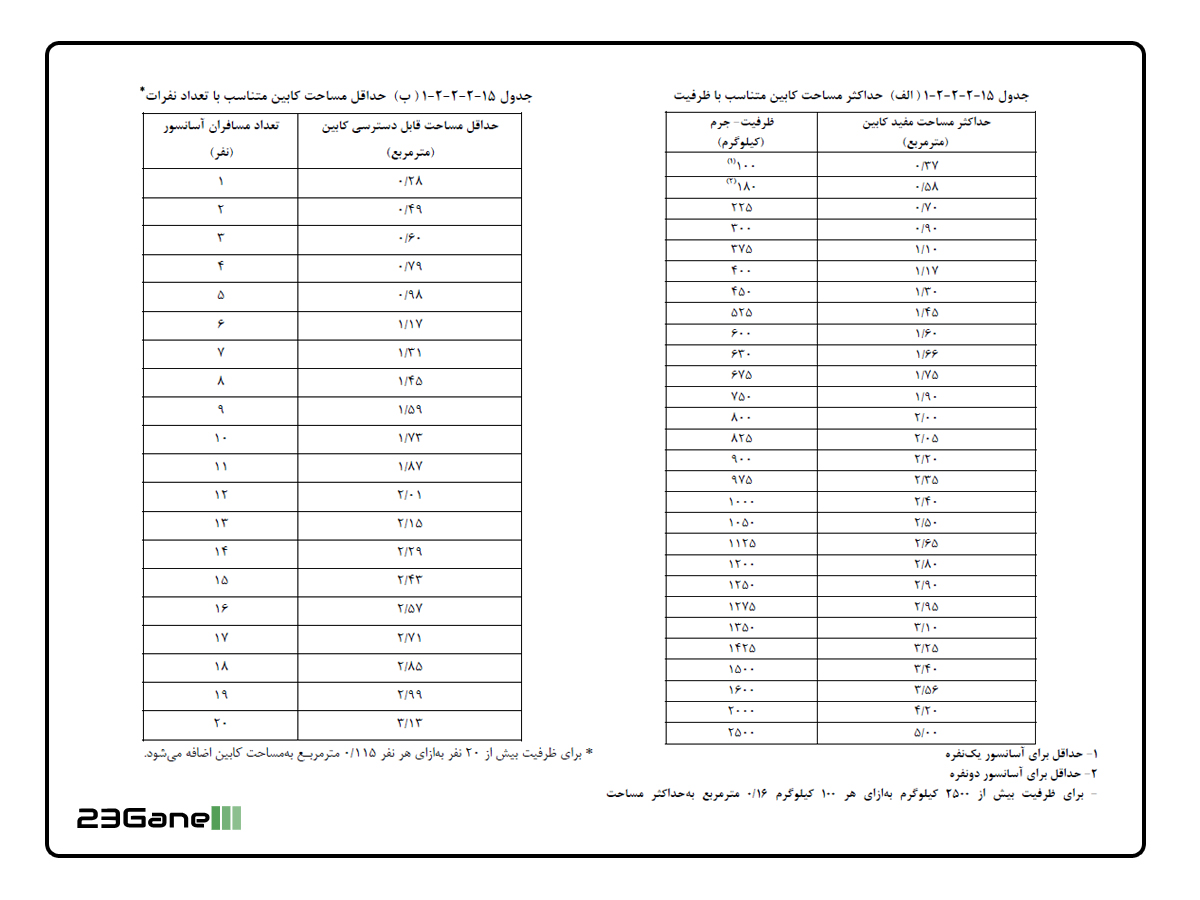

بر پایه اطلاعات مندرج مبحث پانزدهم مقررات ملی ساختمان در دو جدول زیر حداقل و حداکثر مساحت کابین آسانسور در تناسب با ظرفیت مشخص شده است.

حداقل ابعاد استاندارد آسانسور مسکونی

برای به دست آورن حداقل ابعاد استاندارد آسانسور از جدول بخش پیش استفاده می شود. در این جدول حداقل مساحت مفید آسانسور بر اساس ظرفیت آسانسور مشخض شده است. بابد توجه داشت که مطابق با ضوابط و مقررات حاکم بر شرایط ساختمان چه ظرفیتی از آسانسور مجاز می باشد و به تبع ابعاد آن به عنوان حداقل ابعاد قابل قبول تعیین خواهد شد. بر اساس مقررات ملی ساختمان در ساختمان هایی که وجود آسانسور الزامی می باشد، باید حداقل یکی از آسانسورها قابلیت استفاده برای افراد کم توان با ویلچر را دارا باشد. براین اساس، حداقل ابعاد استاندارد کابین آسانسور 110 در 140 سانتیمتر با ظرفیت 8 نفر معادل 600 کیلوگرم می باشد.

آسانسورهایی که قابلیت حمل صندلی چرخدار را دارند باید دارای الزامات زیر باشند:

• حداقل ابعاد کابین ۱۱۰۰×۱۴۰۰ میلی‌ متر باشد.
• حداقل عرض بازشو در کابین، ۸۰۰ میلی‌ متر باشد.

آسانسورهایی که قابلیت حمل بیمار (برانکارد بر) را دارند باید دارای الزامات زیر باشند:

• حداقل ابعاد کابین 2100×1100 میلی‌ متر باشد.
• حداقل عرض بازشو در کابین ۹۰۰ میلی‌ متر باشد.

آسانسورهایی که قابلیت حمل تخت بیمار (تخت بر) را دارند باید دارای الزامات زیر باشند:

• حداقل ابعاد کابین ۱۴۰۰×۲۴۰۰ میلی‌ متر باشد.
• حداقل عرض و حداقل ارتفاع بازشو در کابین به ترتیب ۱۳۰۰ و ۲۱۰۰ میلی‌ متر باشد.

در طراحی موتورخانه، موارد زیر باید رعایت شود (در صورت وجود). باید طبق نقشه‌ ها و جداول‌ های پیوست طراحی و اجرا گردد. در صورت عدم امکان لحاظ هریک از این ابعاد، در طراحی موتورخانه، موارد زیر باید رعایت شود:

الف) حداقل فضای باز در جلوی تابلوهای کنترل آسانسور ۷۰۰ میلی‌ متر باشد.
ب) حداقل معبر برای عبور از کنار تجهیزات ثابت ۴۰۰ میلی‌ متر باشد.
پ) حداقل معبر برای عبور از کنار تجهیزات در حال چرخش ۵۰۰ میلی‌ متر باشد.
ت) حداقل ارتفاع موتورخانه در نواحی تردد و دسترسی ۲۰۰۰ میلی‌ متر باشد.
ت) حداقل ارتفاع از روی قطعات در حال چرخش تا زیر سقف موتورخانه 300 میلی‌متر باشد.
ث) در صورتی که اختلاف ارتفاع بین سطوح داخل موتورخانه بیش از ۵۰۰ میلی‌ متر باشد، سطح بالاتر باید با نرده محصور شود و برای دسترسی به آن نردبانی تعبیه شود.
ج) سطح کاری معادل حداقل 500×600 میلی‌ متر اطراف تجهیزات چرخنده (کنترل‌کننده مکانیکی، سرعت فلکه‌ها و...) تعبیه شود.

بازشوی در موتورخانه (در صورت وجود)
باید دارای حداقل ۹۰۰ میلی‌ متر عرض و ۲۰۰۰ میلی‌ متر ارتفاع باشد.
