دال بتنی وافل دوطرفه همیشه بهتر نیست؛ چه زمانی دال یک طرفه انتخاب هوشمندانه‌تری است؟

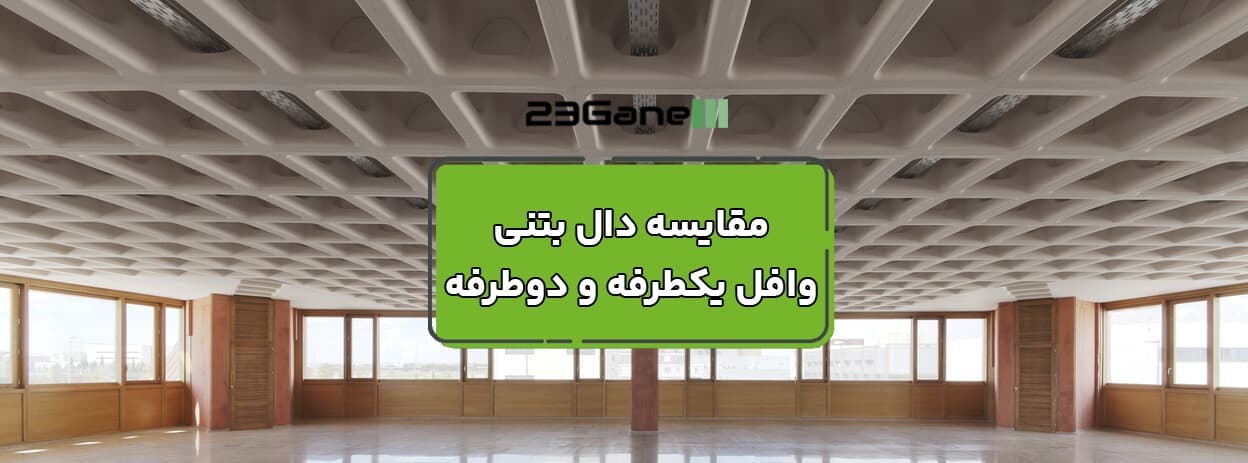

دال بتنی وافل یک‌طرفه یا وافل دوطرفه؟ مقایسه تخصصی برای انتخاب درست سیستم سقف
منتشر شده در مجله معماری 23Gane
سقف وافل به‌عنوان یکی از سیستم‌های بهینه دال بتنی، زمانی بیشترین کارایی را دارد که نوع آن متناسب با دهانه، بارگذاری و هدف معماری انتخاب شود. انتخاب نادرست بین وافل یک‌طرفه و وافل دوطرفه می‌تواند باعث افزایش مصرف مصالح، پیچیدگی اجرا یا حتی افت عملکرد سازه‌ای شود.
در این مقاله تفاوت واقعی این دو سیستم را از نظر رفتار سازه‌ای، اجرا، هزینه و کاربرد عملی بررسی می‌کنیم.
وافل یک‌طرفه چیست؟
در وافل یک‌طرفه، بار سقف عمدتاً در یک راستا منتقل می‌شود و تیرچه‌ها به‌صورت موازی در یک جهت قرار می‌گیرند. این سیستم از نظر رفتاری شبیه دال یک‌طرفه تقویت‌شده است.
مزایای وافل یک‌طرفه
- مصرف آرماتور کمتر نسبت به وافل دوطرفه
- سادگی نسبی طراحی و اجرا
- مناسب برای پلان‌های کشیده و دهانه غالب در یک جهت
- قالب‌بندی ساده‌تر و سرعت اجرای بالاتر
- هزینه کلی پایین‌تر در بسیاری از پروژه‌ها
معایب وافل یک‌طرفه
- محدودیت در پوشش دهانه‌های بزرگ در هر دو جهت
- انعطاف‌پذیری کمتر برای پلان‌های نامنظم
- تمرکز تنش بیشتر در راستای باربر
- عملکرد ضعیف‌تر در توزیع بار نسبت به وافل دوطرفه
وافل دوطرفه چیست؟
در وافل دوطرفه، تیرچه‌ها در دو راستای متعامد اجرا می‌شوند و بار سقف در هر دو جهت توزیع می‌گردد. این سیستم از نظر سازه‌ای مشابه دال دوطرفه با راندمان بالا است.
مزایای وافل دوطرفه
- توزیع یکنواخت‌تر بار در دو جهت
- امکان پوشش دهانه‌های بزرگ‌تر و نزدیک به مربع
- سختی خمشی بالاتر و کنترل بهتر خیز
- عملکرد لرزه‌ای مناسب‌تر به دلیل رفتار دوطرفه
- آزادی بیشتر در طراحی پلان و معماری
معایب وافل دوطرفه
- مصرف آرماتور بیشتر نسبت به وافل یک‌طرفه
- پیچیدگی بالاتر در طراحی و اجرا
- قالب‌بندی دقیق‌تر و زمان‌برتر
- هزینه اولیه بالاتر در مقایسه با سیستم یک‌طرفه
مقایسه مهندسی وافل یک‌طرفه و دوطرفه
1) رفتار سازه‌ای و انتقال بار
در وافل یک‌طرفه، مسیر انتقال بار مشخص و یک‌راستاست و سیستم برای دهانه‌های غالب در یک جهت مناسب است.
در وافل دوطرفه، بار در دو جهت پخش می‌شود که باعث کاهش تمرکز تنش و عملکرد پایدارتر سقف می‌گردد.
2) دهانه قابل پوشش
وافل یک‌طرفه برای دهانه‌های متوسط و پلان‌های کشیده مناسب است.
وافل دوطرفه در دهانه‌های بزرگ و پلان‌های نزدیک به مربع عملکرد بهتری دارد و محدودیت کمتری ایجاد می‌کند.
3) مصرف بتن و آرماتور
هر دو سیستم نسبت به دال توپر بتن کمتری مصرف می‌کنند.
در وافل دوطرفه معمولاً آرماتور بیشتری مورد نیاز است، اما این افزایش مصرف در ازای افزایش سختی و کاهش خیز انجام می‌شود.
4) اجرا و کنترل کیفیت
وافل یک‌طرفه اجرای ساده‌تری دارد و خطای اجرایی در آن قابل‌کنترل‌تر است.
وافل دوطرفه به دقت بالاتر در قالب‌بندی، آرماتورگذاری و بتن‌ریزی نیاز دارد و کیفیت اجرا نقش تعیین‌کننده‌تری دارد.
5) هزینه تمام‌شده
در پروژه‌های معمول، وافل یک‌طرفه اغلب اقتصادی‌تر است.
در پروژه‌های بزرگ یا دهانه‌دار، وافل دوطرفه با وجود هزینه بیشتر، به دلیل حذف تیرهای عمیق یا کاهش ضخامت کلی سازه می‌تواند توجیه‌پذیر باشد.
اشتباهات رایج در انتخاب نوع وافل
- انتخاب وافل یک‌طرفه برای پلان‌های مربعی یا دهانه‌های بزرگ در دو جهت
- استفاده از وافل دوطرفه بدون نیاز واقعی و افزایش هزینه پروژه
- بی‌توجهی به مسیر انتقال بار و شرایط تکیه‌گاهی
- اجرای غیراصولی قالب‌بندی و آرماتورگذاری
- تصمیم‌گیری صرفاً بر اساس قیمت قالب بدون تحلیل سازه‌ای
چه زمانی وافل یک‌طرفه انتخاب بهتری است؟
- پلان‌های کشیده با دهانه غالب در یک جهت
- پروژه‌هایی با محدودیت بودجه
- ساختمان‌های مسکونی و اداری معمول
- زمانی که سرعت و سادگی اجرا اهمیت بیشتری دارد
چه زمانی وافل دوطرفه انتخاب مناسب‌تری است؟
- دهانه‌های بزرگ و پلان‌های نزدیک به مربع
- فضاهای باز بدون ستون میانی
- پروژه‌هایی با حساسیت لرزه‌ای بالاتر
- ساختمان‌هایی با معماری آزاد و انعطاف‌پذیر
جمع‌بندی نهایی
وافل یک‌طرفه و دوطرفه هر دو سیستم‌های کارآمدی هستند، اما انتخاب صحیح آن‌ها کاملاً وابسته به شرایط پروژه است.
وافل یک‌طرفه راهکاری اقتصادی و ساده برای دهانه‌های یک‌جهته است، در حالی که وافل دوطرفه برای دهانه‌های بزرگ، پلان‌های آزاد و عملکرد سازه‌ای بهتر انتخاب مهندسی‌تری محسوب می‌شود.
