الزامات سیم‌کشی برق در ساختمان | استفاده از زانو در لوله کشی برق چگونه باید باشد؟

اگر به دنبال اطلاعات دقیق، کامل و کاربردی درباره اجرای لوله‌ کشی برق و سیم‌ کشی ساختمان هستی، فقط کافیه از جستجوی هوشمند سایت 23گانه استفاده کنی؛ تمام مباحث مقررات ملی ساختمان، ضوابط اجرایی، و نکات فنی رو یک‌ جا در اختیارتون می‌ذاره.

در این مقاله به مهم‌ ترین الزامات و نکات اجرای سیم‌کشی برق در داخل ساختمان و نحوه صحیح استفاده از زانو در لوله‌ کشی برق می‌پردازیم:

نکات مهم و الزامات لوله کشی برق :

• ✔ تمام سیم‌ کشی‌ ها باید داخل لوله‌ های مخصوص برق یا داکت اجرا شوند.
• ✔ استفاده از لوله‌ های پلی‌ اتیلن یا پی‌ وی‌ سی در محل‌های قابل اشتعال ممنوع است.
• ✔ مسیر لوله باید از جعبه تقسیم یا تابلو برق شروع و به کلید، پریز یا تجهیز نهایی ختم شود.
• ✔ سر آزاد لوله نباید رها شود، باید با درپوش یا قطعه چفتی بسته شود.
• ✔ اجرای خم در لوله‌ ها باید به گونه‌ ای باشد که سیم به‌ راحتی عبور کند و آسیب نبیند.

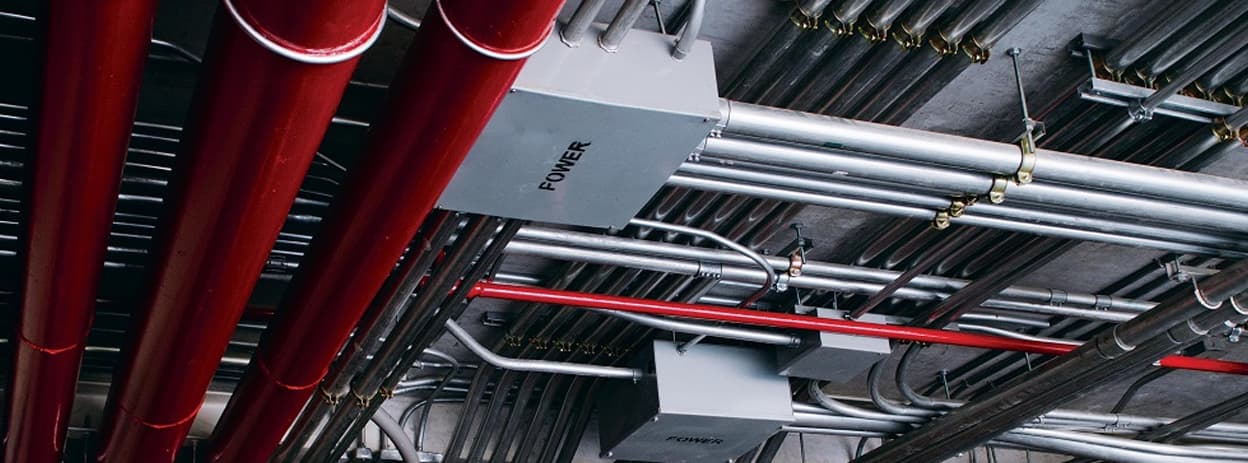

• ✔ استفاده از زانو باید محدود و دقیق باشد، تا حد امکان از خم‌کردن به جای زانو استفاده شود.
• ✔ تعداد خم‌ ها نباید از چهار عدد (هر خم حداکثر 90 درجه) یا ۳۶۰ درجه در یک مسیر لوله بیشتر شود.
• ✔ برای خم‌کاری دقیق، مخصوصا در لوله‌ های با قطر بالاتر از ۲۵ میلی‌متر، از ماشین خم‌ کن استفاده شود.
• ✔ مسیر لوله‌ ها باید تا حد امکان مستقیم، عمودی یا افقی و بدون پیچیدگی باشد.
• ✔ دهانه‌ های لوله در حین اجرا باید به‌ طور موقت با قطعه‌ ای مانند درپوش بسته شود تا از ورود ملات و گردوغبار جلوگیری شود.
• ✔ حداقل فاصله سیم کشی برق روکار از لوله‌ های گاز باید ۵ سانتی‌ متر باشد.
• ✔ حداقل فاصله بین لوله های برق و سایر لوله های تاسیسات مانند آب، بخار و ... باید 10 سانتی متر باشد .
• ✔ در تقاطع با مسیر آب یا فاضلاب، لوله برق باید از جنس مقاوم و با استحکام کافی باشد.
• ✔ نصب جعبه تقسیم باید به گونه‌ای باشد که بعدا دسترسی، تست و نام‌ گذاری به‌ راحتی انجام شود.
• ✔ عبور لوله برق از دیوار یا سقف بتنی باید پیش از بتن‌ ریزی برنامه‌ریزی و با محافظ فلزی انجام شود.
• ✔ ورود لوله به داخل جعبه‌ها باید با دقت و بدون فشار اضافه باشد تا اتصال الکتریکی دچار مشکل نشود.
• ✔ هیچ لوله‌ای نباید در فضای باز یا روی دیوار بدون محافظ نصب شود، مگر در شرایط خاص با رعایت اصول ایمنی.

برای دسترسی به اطلاعات دقیق‌تر، کامل‌تر و جزئیات فنی، پیشنهاد می‌کنیم مطالعه مبحث سیزدهم مقررات ملی ساختمان و همچنین نشریه شماره 110 ساختمان (جلد اول و دوم) را در اولویت قرار دهید. نسخه کامل و قابل جستجوی این منابع از طریق جستجوی هوشمند سایت 23گانه به‌راحتی در دسترس شماست.
