دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 4-12- جان پناه ها

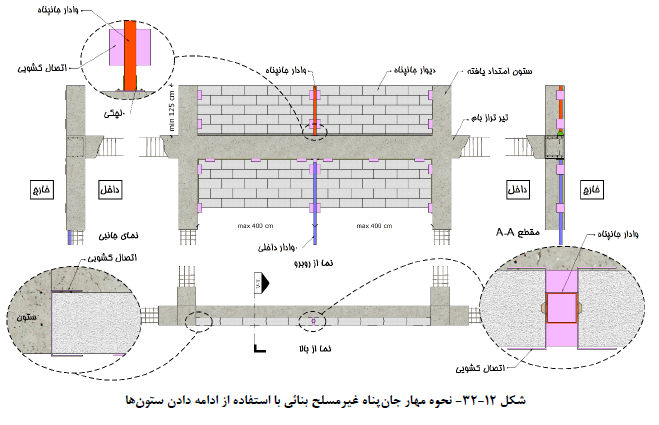

با توجه به ضوابط سازمان آتش نشانی حداقل ارتفاع جان پناه ها 1/2 متر توصیه می شود. در این حالت می توان ستون های پیرامونی بام  را تا ارتفاع 1/35 متر بر روی بام ادامه داد. این ارتفاع برای مهار لرزه ای جان پناه  می‌باشـد. در فاصله بین سـتون‌ها در فواصـل 4 متر نیاز با اجرای وادار طبق جزییات ارائه شـده در (شـکل 12-32) می‌باشـد. دیوار جان‌پناه بین وادارها باید به نحو مناسبی با استفاده از میلگرد بستر یا تسمه جهت تأمین پایداری خارج از صفحه جان پناه مسلح شود . توجه شود که با توجه عدم وجو د جابجایی نسبی در جان پناه نیازی به جداسازی دیوار از والپست یا ادامه ستون نیست.

همچنین با توجه به طره بودن والپست ها در این حالت باید اتصال والپست به کف به صورت گیردار اجرا شود.

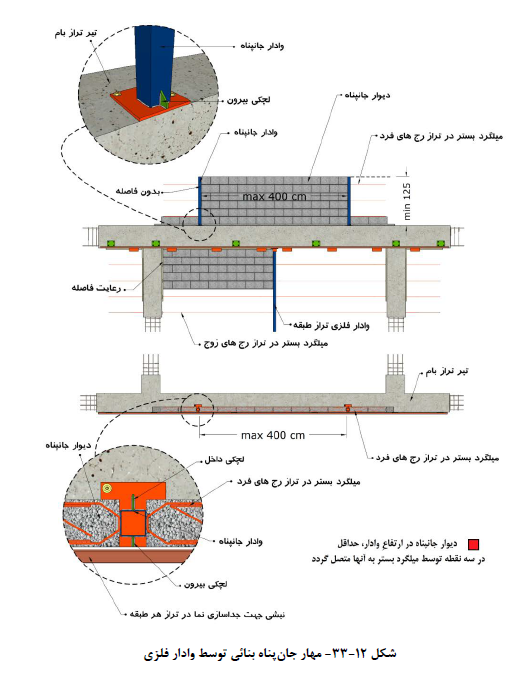

در صورتی که امکان ادامه دادن ستون ها وجود نداشته با شد یا در صورت وجود پیش آمدگی در تراز بام، می توان طبق جزییات شکل (12-33) دیوار جان پناه را با اجرای والپست در فواصل 4 متر و تسلیح دیوار در فواصل آن پایدار نمود.

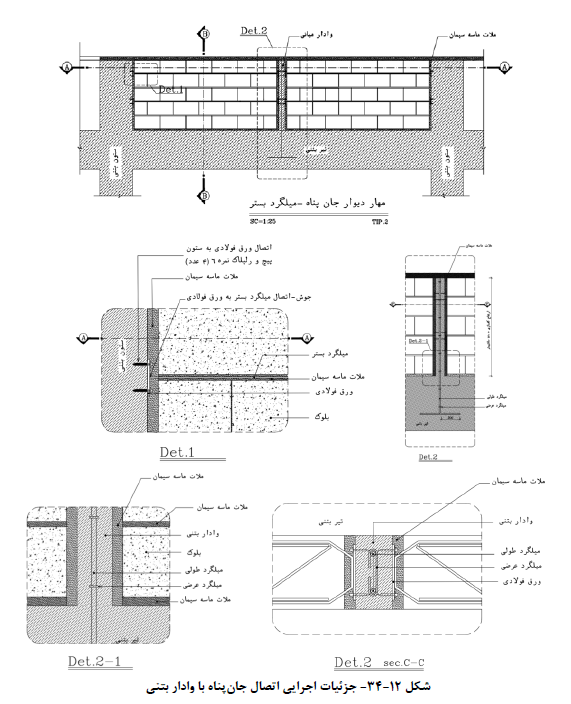

یک روش دیگر برای مهار لرزه ای جانپناه اسـتفاده از وادار بتنی اسـت. نمونه ای از اجرای وادار بتنی در شـکل (12-34) نشان داده شده است.

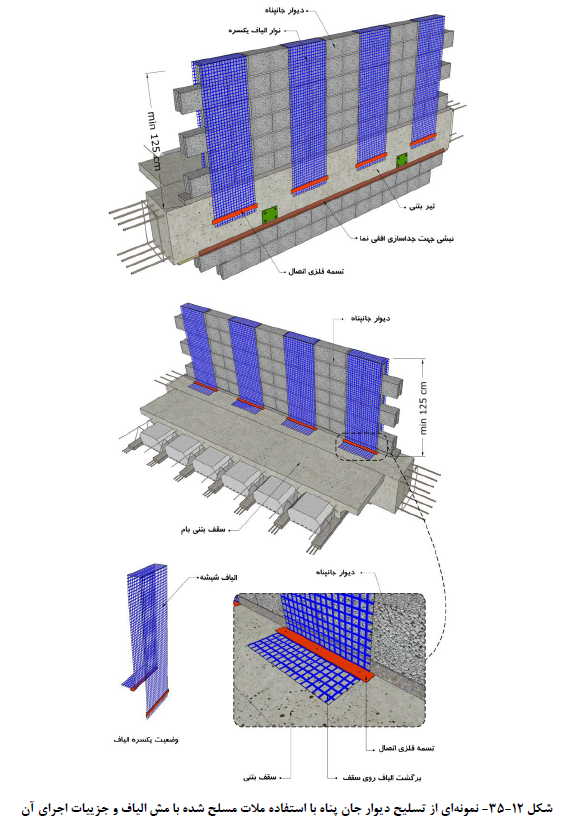

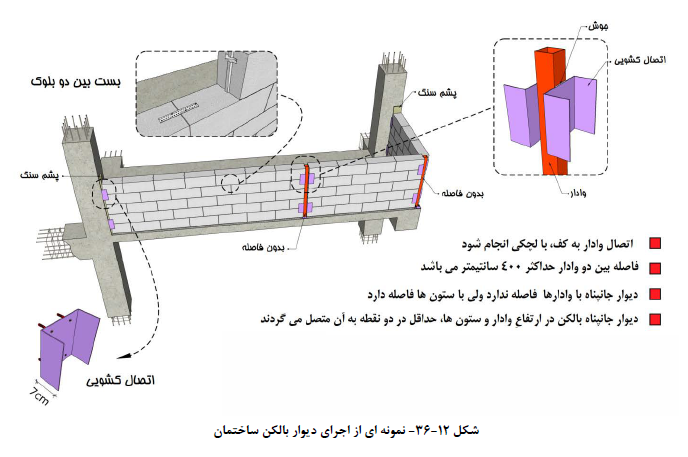

به عنوان یک روش جایگزین می توان از ملات مسلح شده با مش الیاف به صورت نوارهای قائم پیوسته جهت مسلح نمودن و پایدار سـازی دیوار جانپناه اسـتفاده نمود. تراکم و عرض نوارهای الیاف باید با طراحی و محاسـبه و براسـاس جنس و مشخصات الیاف و مشخصات و ضخامت دیوار طراحی شود. بر روی مش الیاف ملات ریز دانه با نسبت سیمان به ماسه بادی 1 به 2 و با مقاومت فشاری حداقل 30MPa باید اجرا شود. الیاف باید در دو طرف به کمک تسمه به دال سقف و وجه بیرونی تیر مهار شوند. عرض تسمه اتصال حداقل  باید 100 میلیمتر بیش تر از عرض الیاف باشد. جزییات اجرای این روش در شکل (12-35) نشان داده شده است. برای پایدارسازی دیوارهای بالکن ها نیز از روش های مشابه با روش ذکر شده برای پایدار سازی جان پناه ها می‌توان استفاده نمود. در این حالت باید توجه کرد در صورتی که دیوار بالکن فقط در بین والپست ها قرار بگیرد نیازی به جداسازی آن از والپست نیست ولی در صورتی که دیوار در تماس با ستون قرار گیرد باید جداسازی بین ستون و دیوار انجام پذیرد (شکل 12-36).
