مبحث بیستم مقررات ملی ساختمان : علائم و تابلوها (1396) | ٢٠-٣-٩- ضوابط کلی استفاده از علائم ایمنی تصویری و تابلوها
٢٠-٣-٩-١- علائم تصویری تابلوها باید طبق مشخصاتی که در این مبحث ارائـه مـی‌شـود، بـرای بیننده به راحتی قابل رویت و فهم باشد.
٢٠-٣-٩-٢- تابلوها و علائم تصویری ایمنی با توجه به هدفی که در نصب تابلو تعقیب مـی‌شـود، باید در ارتفاع مناسب نصب شوند. در مکان هایی که نور طبیعـی ضـعیف اسـت، بایـد از رنـگ‌هـای بازتاب نور و خود نور و مواد شب رنگ و یا نور مصنوعی استفاده شود.

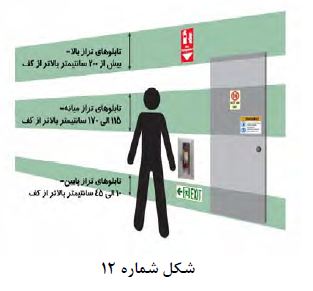

٢٠-٣-٩-٣- علائم و تابلوهای ایمنی که بعلت احتمال دیده نشدن، در تراز بـالاتر از دیـد چشـم قرار می‌گیرند، در بالای درها و تراز بیش از 2/00 متر از کف فضا نصب می گردند.
٢٠-٣-٩-٤- علائم و تابلوهای ایمنی معمول در ساختمان باید در حدود ارتفـاع چشـم در حـریم 1/15 متر تا 1/70 متری از کف فضا نصب گردند.
٢٠-٣-٩-٥- علائم و تابلوهای ایمنی که برای پیام رسانی در زمان حریق، در تراز نزدیک به کـف فضاها نصب می‌شوند، باید در حریم ارتفاعی 0/10 متر تا 0/45 متر از کف نصب شوند. علامت بایـد به صورت همسطح با درب بر روی آن نصب شود. در جاهایی که علامت بر روی دیوار نصـب شـود، باید در فاصله کمتر از 0/10 متر از چهارچوب و سمت دستگیره آن قرار داشته باشد.
٢٠-٣-٩-٦- نوارها و علائم ایمنی که برای پیامرسانی بر روی کف فضاها نصـب مـی‌شـوند، بایـد بصورت ممتد بیننده را به سمت خروج و مقصد علائم هـدایت نماینـد. فاصـله نوارهـای پیرامـونی فضاها از دیوار حداکثر 0/10 متر باشد.

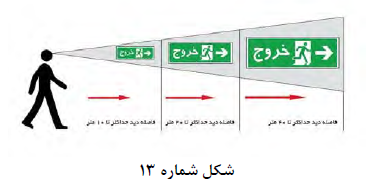

٢٠-٣-٩-٧- ارتفاع حروف فارسی در علائم ایمنی در شرایطی‌که تابلو در فاصله زیر ١٠ متر دیده می شود، حداقل ٧٥ میلیمتر است.
٢٠-٣-٩-٨- ارتفاع حروف فارسی در علائم ایمنی در شرایطی‌که تابلو در فاصـله ١٠ تـا ٢٠ متـر دیده می شود، حداقل ١٥٠ میلیمتر است.
٢٠- ٣-٩-٩- ارتفاع حروف فارسی در علائم ایمنی در شرایطی‌که تابلو در فاصـله ٢٠ تـا ٤٠ متـر دیده می شود، حداقل ٢٠٠ میلیمتر است.
٢٠-٣-٩-١٠- زمانی که موضوع مطرح در علامت و یـا خطـر مصـرح در مـتن تـابلو دیگـر وجـود نداشته باشد، بایدسـریعاً توسـط مسـئول تـابلو و در صـورت عـدم دسترسـی، مسـئول سـاختمان جمع‌آوری شود.
