مبحث بیستم مقررات ملی ساختمان : علائم و تابلوها (1396) | ٢٠-٧-٦- محدوده نصب‌ انواع تابلوهای‌ واقع‌ در معابر و محوطه‌ های‌ بیرونی‌:

٢٠-٧-٦-١- محدوده کلی‌ نصب‌ تابلوهای‌ واقع‌ در معابر و محوطه‌های‌ بیرونی‌:

٢٠-٧-٦-١-١- تابلوهای‌ معرف کاربری‌ باید لزوماً به‌ ملک‌ محل‌ وقوع کاربری‌ نصب‌ شوند مگـر در مواردی‌ که‌ در این‌ مقررات آورده شده باشد.

٢٠-٧-٦-١-٢- تابلوهای‌ معرف کاربری‌ فقط‌ روی‌ نمای‌ اصلی‌ ساختمان یا داخـل‌ ملـک‌ و رو بـه‌ معبر عمومی‌ اجازه نصب‌ دارند.

٢٠-٧-٦-١-٣- محل‌ نصب‌ تابلو بر ساختمان باید به‌ صورتی‌ انتخاب شود که‌ هماهنگ‌ با خطـوط و سطوح اصلی‌ معمـاری‌ و نمـای‌ سـاختمان بـوده و بـه‌ تشـخیص‌ مسـئولین‌ بـه‌ معمـاری‌ و نمـای‌ ساختمان لطمه‌ ای‌ وارد نیاورد. تابلوها نباید نمای‌ دومی‌ برای‌ ساختمان پدید آورند، بلکـه‌ بایـد بـه‌ گونه‌ای‌ طراحی‌ ونصب‌ شوند که‌ جزئی‌ از نمای‌ ساختمان به‌ چشم‌ آیند.

٢٠-٧-٦-١-٤- تابلوهای‌ مجاز روی‌ نمای‌ اصلی‌ ساختمان باید به‌ گونه‌ای‌ قرار گیرند کـه‌ در دیـد عمومی‌ بر نمای‌ ساختمان، هیچ‌ بخشی‌ از تابلو از لبه‌های‌ محیطـی‌ نمـای‌ سـاختمان خـارج نشـود.

محل‌ نصب‌ تابلوها باید همواره از لبه‌ های‌ عمودی‌ نما نسبت‌ به‌ دیوار همسایه‌ حـداقل‌ ١٥ سـانتیمتر واز کف‌ پیاده رو حداقل ‌٦٠ سانتیمتر فاصله‌ داشته‌ باشد.

٢٠-٧-٦-٢- ارتفاع حد زیرین‌ تابلوهای‌ واقع‌ در معابر و محوطه‌های‌ بیرونی‌:

٢٠-٧-٦-٢-١- حد زیرین‌ ارتفاع تابلوهایی‌ که‌ از زیر آنها عبور می‌شود، نباید از 2/5 متر پایین‌ تر باشد و یا سازه و اجزای‌ آن از این‌ ارتفاع نسبت‌ به‌ متوسط‌ تراز کف‌ و زمین‌ معبر قرار گیرند.

٢٠-٧-٦-٢-٢- حد زیرین‌ تابلوهای‌ دیـواری‌ وتـابلو هـای‌ ایسـتاده ای‌ کـه‌ ضـخامت‌ آنهـا از ١٠ سانتیمتر تجاوز نکند و از زیر آن عبور افراد صورت نمی‌گیرد، بایـد حـداقل‌ ٦٠ سـانتیمتر بـالاتر از متوسط‌ کف‌ و زمین‌ باشد.

٢٠-٧-٦-٣- ارتفاع مجاز حد فوقانی‌ تابلوهای‌ واقع‌ در معابر و محوطه‌های‌ بیرونی‌:

٢٠-٧-٦-٣-١- در تابلوهای‌ معرف کاربری‌ حداکثر ارتفاع مجاز نصب‌ لبه‌ فوقانی‌ تابلوهای‌ دیواری‌ مربوط به‌ کاربری‌های‌ واقع‌ در طبقه‌ همکف‌ و نیز تابلوهای‌ طره و ایستاده با پایه‌ نگهداری‌ آنها، زیـر سطح‌ کف‌ پنجره طبقه‌ اول و حد اکثر ٦ متر از متوسط‌ کف‌ معبر است‌.

٢٠-٧-٦-٣-٢- حداکثر ارتفاع مجاز نصب‌ تابلوهای‌ دیواری‌ نام ساختمان حد نهایی‌ دسـت‌ انـداز بام است‌.

٢٠-٧-٦-٤- پیشروی‌ مجاز تابلوهای‌ واقع‌ در معابر و محوطه‌های‌ بیرونی‌ در حریم‌ معـابر عمومی‌:

٢٠-٧-٦-٤-١- کلیه‌ تابلوهای‌ دیواری‌ باید به‌ صورتی‌ روی‌ نمای‌ ساختمان نصب‌ شوند که‌ اگـردر ارتفاع کمتر از 2/5 متر نسبت‌ به‌ زمین‌ و کف‌ قرار گیرند، حداکثر پیش‌آمدگی‌ آنها در حـریم‌ معبـر عمومی‌ باید ١٠ سانتیمتر باشد.

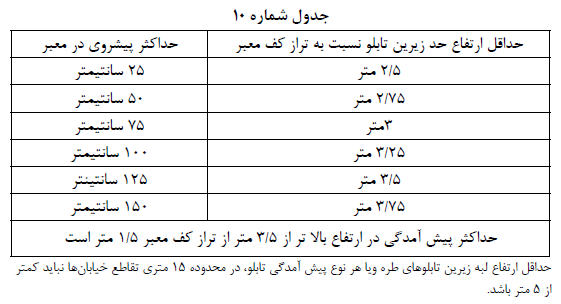

٢٠-٧-٦-٤-٢- به‌ تابلوهای‌ طره که‌ عمود بر نمای‌ اصلی‌ ساختمان نصب‌ می‌گردند، به‌ شرطی‌ که‌ پیش‌ روی‌ آنها در معبر عمومی‌ حداکثر تا یک‌ سوم عرض پیاده رو و حـداقل‌ ٩٠ سـانتیمتر تـا لبـه‌ سواره رو فاصله‌ داشته‌ باشد، طبق‌ مقادیر زیر اجازه پیشروی‌ در حریم‌ معبر عمومی‌ داده می‌شود:

٢٠-٧-٦-٥- حریم‌ تابلوهای‌ مختلف‌ واقع‌ در معابر و محوطه‌ های‌ بیرونی‌:

٢٠-٧-٦-٥-١- حریم‌ تابلوهای‌ انتظامی‌ ، راهنمای‌ شهری‌ ، راهنمای‌ مسیر به‌ قرار زیر است‌:

حداقل‌ فاصله‌ لبه‌ بیرونی‌ تابلوها در معابر داخل‌ شهر تا لبه‌ سـواره رو بایـد ٤٥ سـانتیمتر باشـد در مورد سایر معابر و بزرگراه ها و معابر حومه‌ شهر ضوابط‌ شهرداری‌ ها ملاک خواهد بود.

عدم تداخل‌ انواع دیگر تابلوها در این‌ حریم‌ ضروری‌ بـوده و باعـت‌ افـزایش‌ ایمنـی‌ عبـور و مـرور و تمرکز حواس رانندگان و عابرین‌ می‌ شود .

٢٠-٧-٦-٥-٢- حریم‌ تابلوهای‌ معرف کاربری‌

یک‌ سوم عرض پیاده روها از حد املاك مجاور خیابان به‌ اندازه حداکثر 1/5 متر عـرض بـه‌ شـرط باقی‌ ماندن ٩٠ سانتیمتر تا لبه‌ سواره رو حریم‌ نصب‌ تابلوهای‌ معرف کاربری‌ها شناخته‌ می‌شود.

به‌ لحاظ مشروط بودن اجازه پیشروی‌ تابلوهای‌ فوق در معبر عمومی‌ محدوده نصب‌ تابلوهای‌ معـرف کاربری‌ و تابلوهای‌ انتظامی‌ و راهنمای‌ شهری‌ باید همواره از هم‌ مجزا باشد.

٢٠-٧-٦-٥-٣- حریم‌ تابلوهای‌ تبلیغاتی‌

در برخی‌ خیابان ها و میدان ها و فضاهای‌ شهری‌ که‌ در ضوابط‌ شـهرداری‌هـا مجـاز شـناخته‌ شـوند، اجازه نصب‌ تابلوی‌ تبلیغاتی‌ داده می‌شود. حریم‌ نصب‌ تابلوهای‌ تبلیغاتی‌ طبق‌ ضوابط‌ شـهرداری‌هـا است‌.

٢٠-٧-٦-٥-٤- حریم‌ تابلوهای‌ اطلاعرسانی‌

در برخی‌ خیابان ها و میدان ها و فضاهای‌ شهری‌ با تأیید مراجع‌ مسئول نصب‌ تابلوهای‌ اطلاع رسـانی‌ مجاز خواهد بود.
