مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395) | پ ٧-٢ حريم شبكه برق

حریم شبکه‌های برق به قرار زير است:

پ ٧-٢-١ حريم زمينى (a) ( شكل هاى شماره پ ٧-٢-١:١ وپ٧-٢-٢:١)

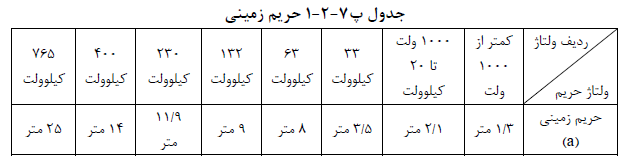

حریم زمینی شامل دو نوار در سطح زمین متصل به تصویر هادی‌های جانبی خط هوایی روی زمین که عرض هر یک از این دو نوار در جدول شماره پ٧-٢-١ آمده است. برای این منظور به شكل‌های شمارہ پ٧-٢-١:١ و پ٧-٢-٢:١ مراجعه شود.

پ ٧-٢-٢ حریم هوایی (b,c) ( شکل‌ های شمارہ پ٧-٢-١:١ و پ ٧-٢-٢:١)

حریم هوایی شامل دو حریم افقی و عمودی در اطراف هادی در هوا بوده که فواصل آن به شرح زیر تعریف مى شود:

پ ٧-٢-٢-١ حريم افقى (c) ( شكل هاى شماره پ ٧-٢-١:١ و پ٧-٢-٢:١)

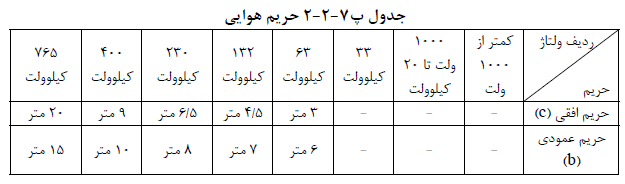

فاصله افقی در هوا از طرفین هادی که در شکل های شماره پ٧-٢-١:١ و پ٧-٢-٢:١ و همچنین در جدول شمارہ پ٧-٢-٢ آمده است.

پ ٧-٢-٢-٢ حریم عمودی (b) ( شکل های شمارہ پ٧-٢-١:١ و پ ٧-٢-٢:١)

فاصله عمودی در هوا از طرفین هادی كه در شكل هاى شماره پ٧-٢-١:١ و پ٧-٢-٢:١ و همچنین در جدول شمارہ پ٧-٢-٢ آمده است.

تبصره: موارد و مقادير عنوان شده در پيوست شماره ا بر اساس مقررات شركت برق به هنكام تهیه این مبحث بودہ است. در هر حال ملاک عمل آخرین نسخه این مقررات خواهد بود.

پ ٧-٢-٣ استفاده و جایگزینی حریم هوایی به جای حریم زمینی در موارد خاص كه اعمال حريم زمينى ممكن یا دشوار باشد مانند وجود عوارض طبيعى، جنگل و كوه ودره وغيره در مسير خط هوایی، به صورت موردى و با تصويب و صدور مجوز شركت برق امكان يذير مى باشد. در اين حالت رعایت ٣٠٪ از حریم زمینی هم الزامی است.

تبصره: مقادیر حریم افقی (c) و عمودی (b)تا ولتاژ ٣٣ کیلوولت در جدول شماره پ٧-٢-٢ توسط شرکت برق به صورت موردی تعیین و اعلام میگردد.

پ ٧-٢-۴ حریم کابل‌های برق مستغرق در آب و یا مدفون در زمین که امکان تداخل و تلاقی با ساختمان داشته باشد باید طبق دستورالعمل‌های شركت برق در نظر گرفته شود.

پ ٧-٢-۵ هر گونه احداث بنا و ایجاد تأسیسات صنعتی، مسکونی، مخازن، تأسيسات دامداری و یا باغ و یا درختكارى در مسير وحريم زمينى (a) و هوايی (b-c) خطوط توزیع و انتقال نيروى برق (شکل‌های شمارہ پ٧-٢-١:١ و پ ٧-٢-٢:١) ممنوع است.

پ ٧-٢-۶ اقداماتى از قبيل زراعت فصلى و كاشت درختان كم ارتفاع و احداث شبكه آبيارى و اقداماتی که در سطح زمین انجام گیرد مشروط به اینکه مانعی برای دسترسی به خطوط برق خط هوایی ایجاد ننماید با اجازه کتبی شرکت‌های برق منطقه ای بلامانع میباشد.

پ ٧-٢-٧ حدفاصل بين دو نوار طرفين خط هوايى (a)، جزو حريم زمينى مى باشد (شكل‌های شماره ب٧-٢-١:١ وپ٧-٢-٢:١).

پ ٧-٢-٨ فاصله خطوط هوایی و کابل‌های زمینی در شبکه‌های توزیع برق شهری و همچنین خطوط تلفن و مخابرات، خطوط و شبكه لوله‌های آب، كاز و سوخت رسانى، راهآهن وغيره تابع ضوابط و دستورالعمل های شرکتهای مربوطه میباشد.

پ ٧-٢-٩ در خصوص حريم وفاصله كابل هاى شبكه هاى توزيع برق در داخل و محوطه ساختمان با تأسيسات آب وگاز به رديف هاى ١٣-٧-٢-٧ تا ١٣-٧-٢-١٠ رجوع شود.

پ ٧-٢-١٠ حداقل فاصله تیر و یا دکل خط هوایی برای برق فشار ضعيف از خطوط شبكه گاز طبيعى در مسيرهاى موازى و يا متقاطع برابر يك متر و براى برق فشار متوسط با ولتاژ ٢٠ کیلوولت برابر ٢ متر می باشد (مبحث ١٧ مقررات ملّى ساختمان).
