مبحث شانزدهم مقررات ملی ساختمان : تاسیسات بهداشتی (1396) | پ ۱-۵ اندازه گذاری لوله ها

پ ۱-۵-۱ با در دست داشتن حداکثر محتمل مقدار جریان آب در هر قسمت از لوله کشی و مقدار افت فشار در واحد طول لوله و با استفاده از منحنی هایی که قطر نامی را برای هر مقدار جریان آب و افت فشار در طول لوله به دست میدهد میتوان لوله ها را اندازه گذاری کرد.

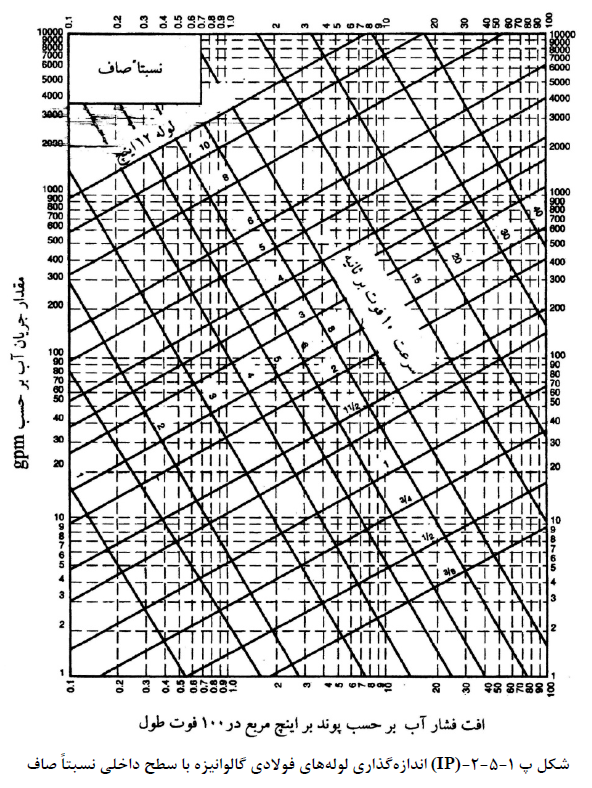

پ ۱-۵-۲ (IP) در شکل پ ۱-۵-۲ (IP) قطر نامی لوله با وزن استاندارد بر حسب اینچ مقدار جریان آب بر حسب gpm افت فشار بر حسب پوند بر اینچ مربع در ۱۰۰ فوت طول لوله و سرعت جریان آب در داخل لوله بر حسب فوت بر ثانیه برای لوله های فولادی گالوانیزه ساخته شده طبق استاندارد ASTM A53 که سطح داخلی آنها نسبتاً صاف است. نشان داده شده است.

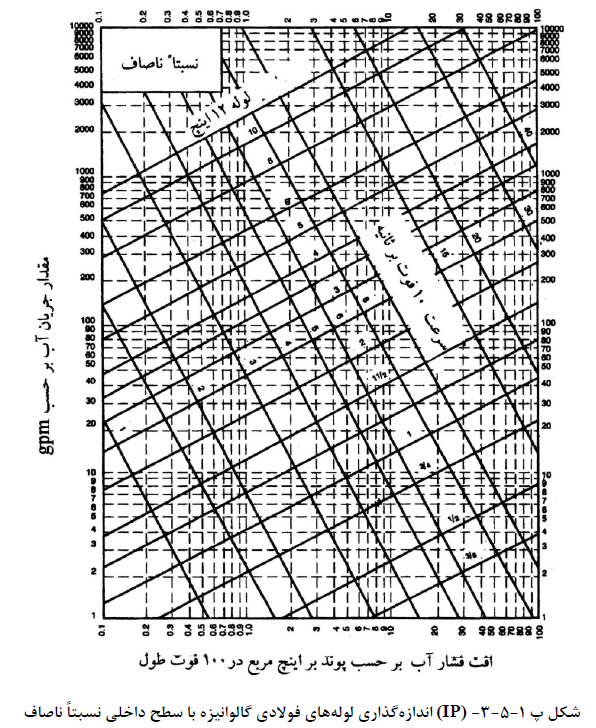

پ ۱-۵-۳ (IP) در شکل پ ۱-۵-۳ (IP) قطر نامی لوله با وزن استاندارد بر حسب اینچ مقدار جریان آب بر حسب gpm افت فشار بر حسب پوند بر اینچ مربع در ۱۰۰ فوت طول لوله و سرعت جریان آب در داخل لوله بر حسب فوت بر ثانیه برای لوله های فولادی گالوانیزه ساخته شده طبق استاندارد ASTM A53 که سطح داخلی آنها نسبتاً ناصاف است، نشان داده شده است.


پ ۱-۵-۴ (IP) در شکل پ ۱-۵-۴ (IP) قطر نامی لوله با وزن استاندارد مقدار جریان آب افت فشار در ۱۰۰ فوت طول لوله و سرعت جریان آب در داخل لوله برای لوله های فولادی گالوانیزه ساخته شده طبق استاندارد ASTM A53 که سطح داخلی آنها کاملاً ناصاف است، نشان داده شده است.

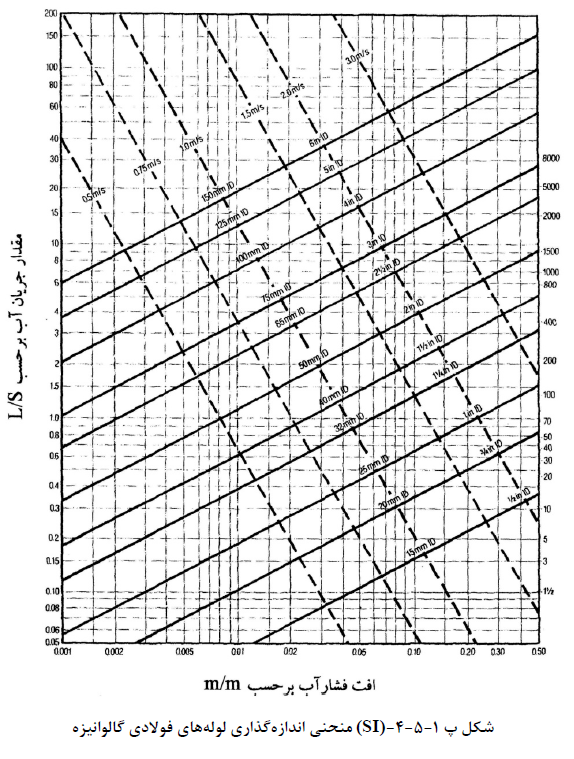

پ ۱-۵-۴ (SI) در شکل پ ۱-۵-۴ (SI) قطر داخلی لوله بر حسب میلی متر، مقدار جریان آب بر حسب لیتر در ثانیه افت فشار بر حسب متر در متر طول لوله و سرعت جریان آب در داخل لوله بر حسب متر بر ثانیه برای لوله های فولادی گالوانیزه صاف نشان داده شده است.

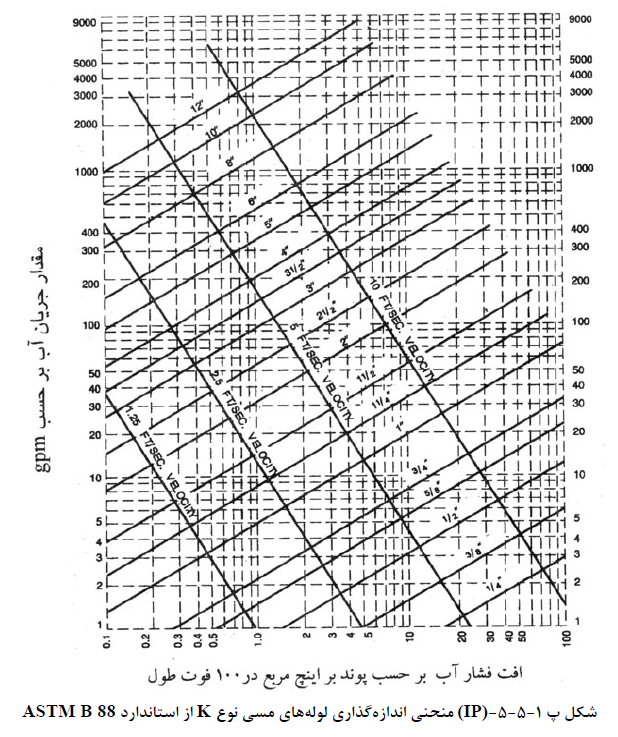

پ ۱-۵-۵ (IP) در شکل پ ۱-۵-۵ (IP) قطر نامی لوله بر حسب اینچ مقدار جریان آب بر حسب gpm. افت فشار بر حسب پوند بر اینچ مربع در ۱۰۰ فوت طول لوله و سرعت جریان آب در داخل لوله بر حسب فوت بر ثانيه، براي لوله هاي مسي نوع K ، ساخته شده م طابق استاندارد ASTM B88 نشان داده شده است.

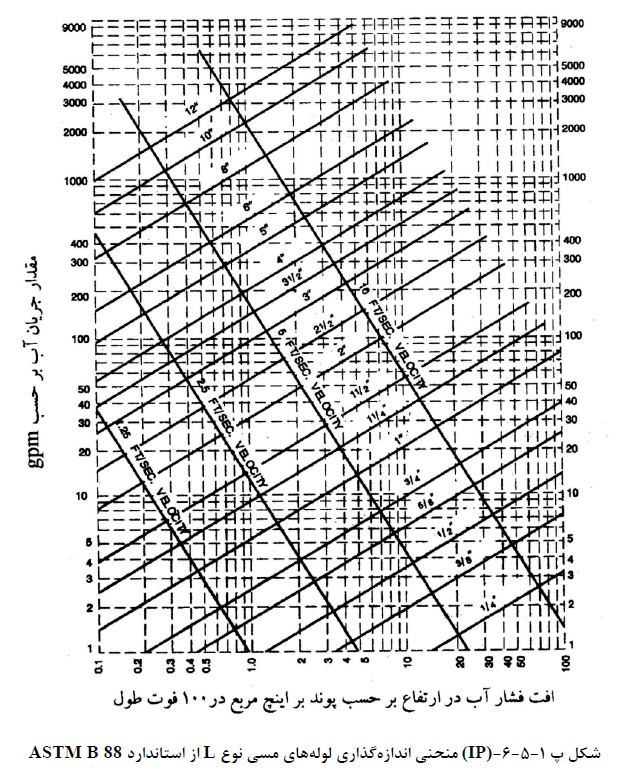

پ 1-5-6 (IP) در شکل پ 1-5-6 (IP) قطر نامی لوله ، مقدار جریان آب،افت فشار در 100 فوت لوله و سرعت جریان آب داخل لوله برای لوله های مسی نوع L ساخته شده مطابق استاندارد ASTM B88 نشان داده شده است.

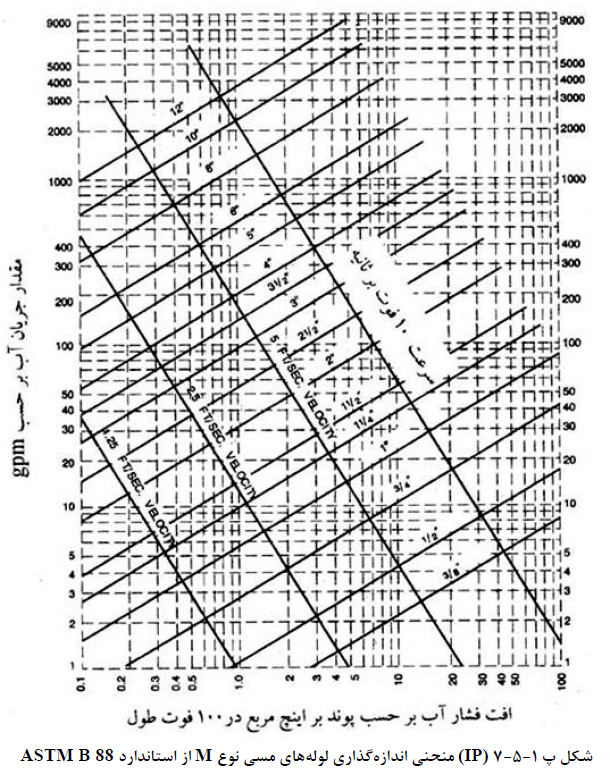

پ ۱-۵-۷ (IP) در شکل پ ۱-۵-۷ (IP) قطر نامی لوله مقدار جریان آب افت فشار در ۱۰۰فوت طول لوله و سرعت جریان آب داخل لوله برای لوله های مسی نوع M ساخته شده مطابق استاندارد ASTM 88 نشان داده شده است .

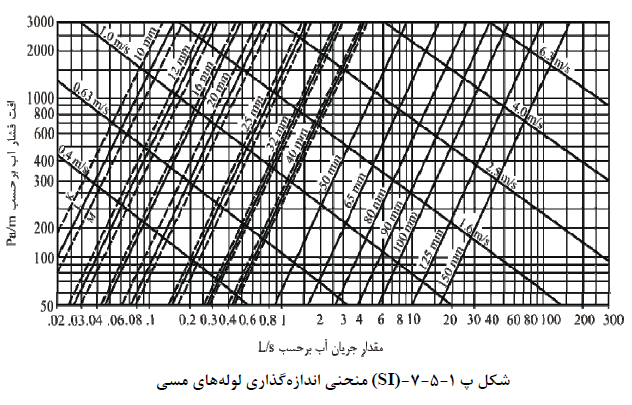

پ ۱-۵-۷ (SI) در شکل پ 1-5-7 (SI) قطر نامی لوله بر حسب میلی متر مقدار جریان آب بر حسب لیتر در ثانیه افت فشار بر حسب پاسکال در متر و سرعت جریان آب در داخل لوله بر حسب متر بر ثانیه برای لوله های مسی نوع K و L و M ساخته شده طبق ستاندارد 88 ASTM B نشان داده شده است.

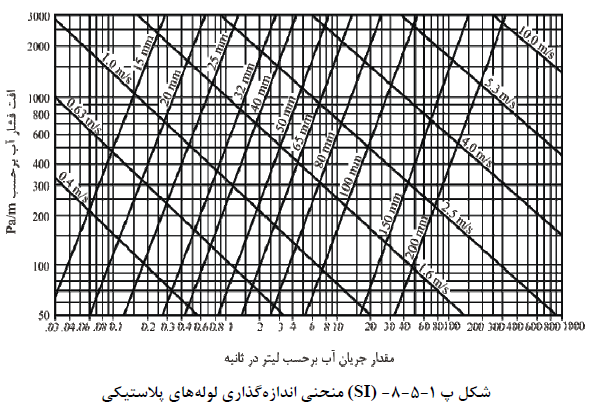

پ 1-5-8 (SI) در شکل پ 1-5-8 (SI) قطر داخلی لوله بر حسب میلی متر، مقدار جریان آب بر حسب لیتر در ثانیه افت فشار بر حسب پاسکال در متر و سرعت جریان آب در داخل لوله بر حسب متر بر ثانیه برای لوله های پلاستیکی نشان داده شده است.
