مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ۶-٣ طراحی تیرها، ستون ها، تیرچە ها و شالوده ها

در بندهاى ٩-پ6-٣-١ الى ٩-پ6-٣-4 روالى براى طراحى ساده تير، ستون، سقف و پى ساختمان داده شده است. استفاده از اين روال حالت راهنما داشته و مهندس طراح می تواند همواره از ضوابط ساير بخش هاى اين مبحث براى طراحى اعضاى ساختمان استفاده كند. لازم است اطلاعات داده شده در بندهاى ٩-پ6-٣-١ الى ٩-پ۶-٣-4 توسط مهندس طراح نيز كنترل شوند.

٩-پ۶-٣-١ طراحى تير

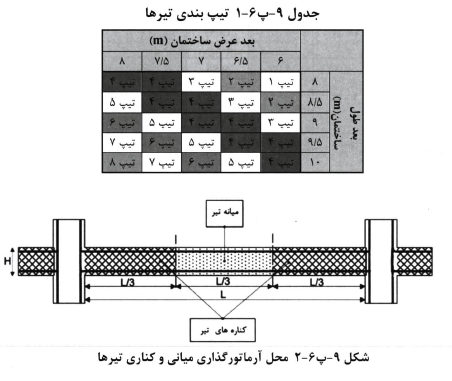

١- تيرها به دو دسته "تيرهاى داخلى" و "تيرهاى پيرامونى" مطابق شكل ٩-پ6-١ تقسیم بندی می گردند.

٢- تیرهاى داخلى براى تمام حالات به عرض 400 ميلى متر وارتفاع ٣٠٠ ميلى متر مى باشند و آرماتور‌های آن ها با توجه به تیپ بندی تعیین می شود.

٣- تیر‌های پیرامونی برای تمام حالات به عرض ۴٠٠ میلیمتر بوده و ارتفاع و آرماتور‌های آنها با توجه به تیپ بندی تیرها تعیین می شوند.

تیپ ١

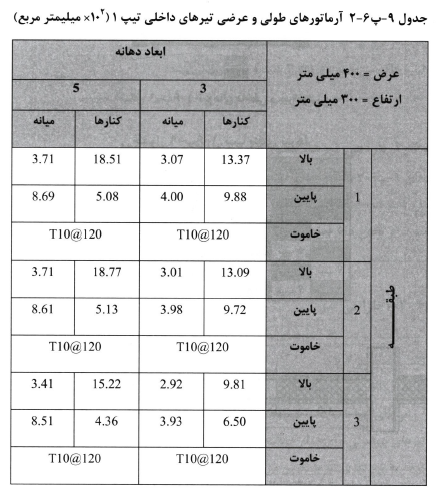

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميليمتر وارتفاع آنها ٣٠٠ ميليمتر ميباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٢ تعیین می گردد.

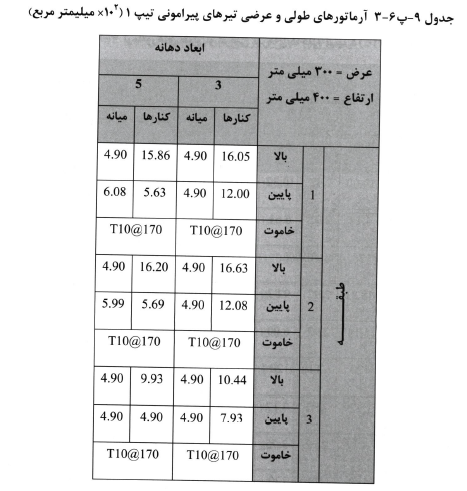

ب- عرض تمامى تيرهاى پيرامونى برابر با ٣٠٠ ميليمتر وارتفاع آنها 400 ميلى متر مى باشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٣ تعیین می گردد.

تیپ ٢

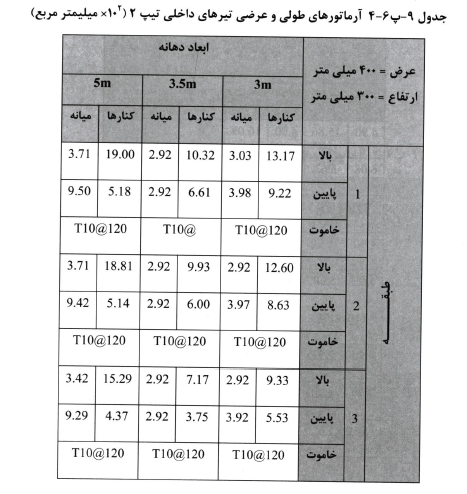

الف-عرض تمامى تيرهاى داخلى برابر با 400 ميليمتر وارتفاع آنها ٣٠٠ ميلى متر می باشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-۴ تعیین می گردد.

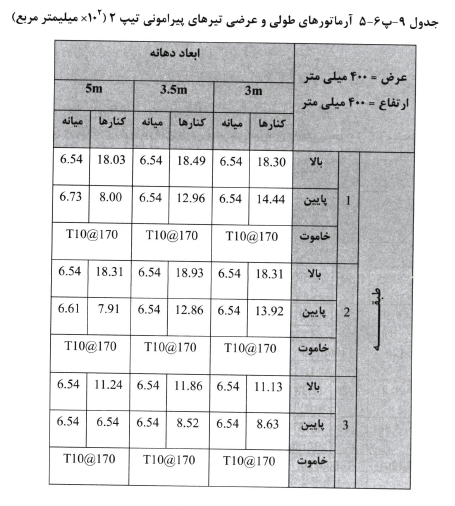

ب- عرض تمامى تيرهاى پيرامونى برابر با 400 ميليمتر وارتفاع 400 ميلى متر می باشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-۵ تعیین می گردد.

تیپ ٣

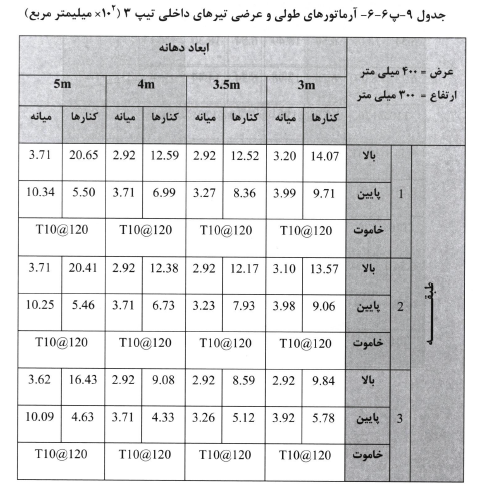

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميليمتر وارتفاع آنها ٣٠٠ ميليمتر ميباشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-۶ تعیین میگردد.

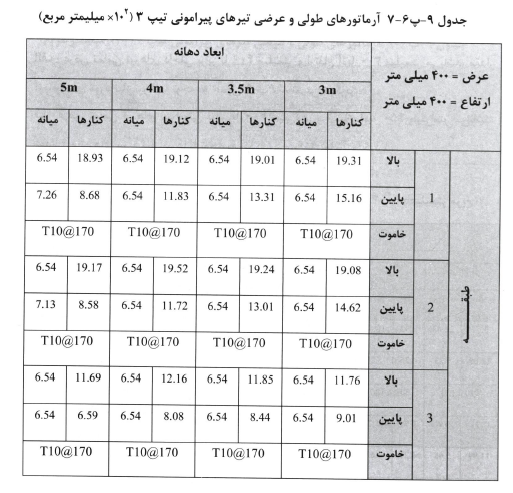

ب- عرض تمامى تيرهلى پيرامونى برابر با 400 ميليمتر وارتفاع 400 ميلى متر ميباشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-٧ تعیین میگردد.

تیپ ۴

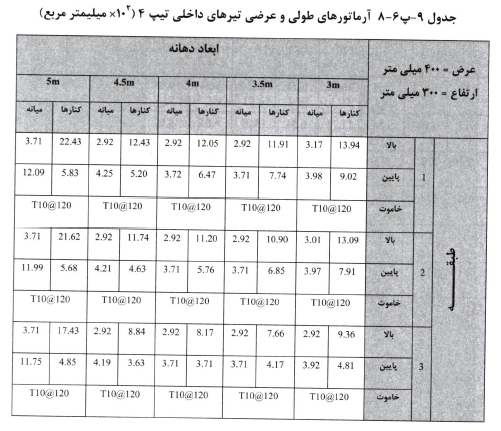

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميليمتر وارتفاع آنها ٣٠٠ ميليمتر مى باشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٨ تعیین می گردد.

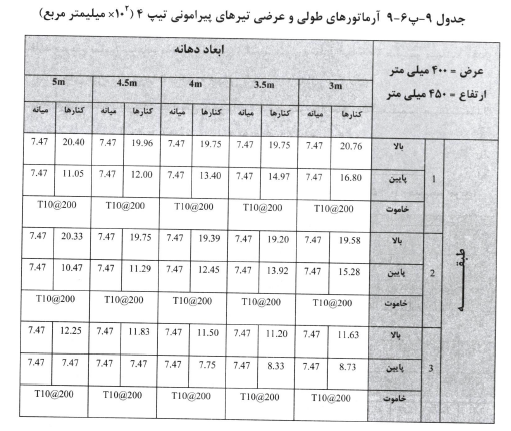

ب- عرض تمامى تيرهاى پيرامونى برابر با 400 ميلى متر وارتفاع آنها 450 ميلى متر مى باشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-٩ تعیین می گردند.

تیپ ۵

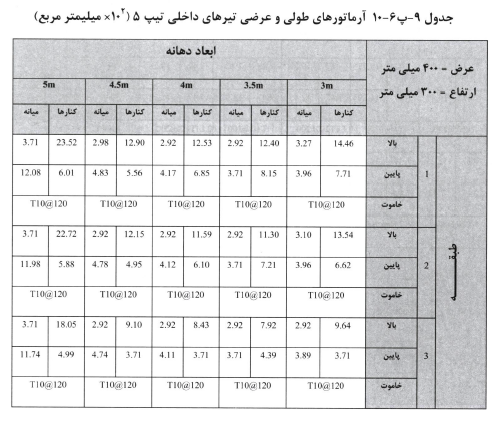

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميليمتر و ارتفاع آنها ٣٠٠ ميليمتر ميباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩پ۶-١٠ تعیین می گردد.

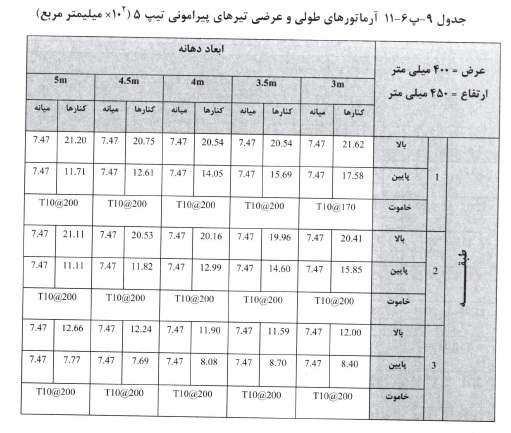

ب- عرض تمامى تيرهلى پيرامونى برابر با 400 ميليمتر وارتفاع 450 ميليمتر ميباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١١ تعیین می گردد.

تیپ ۶

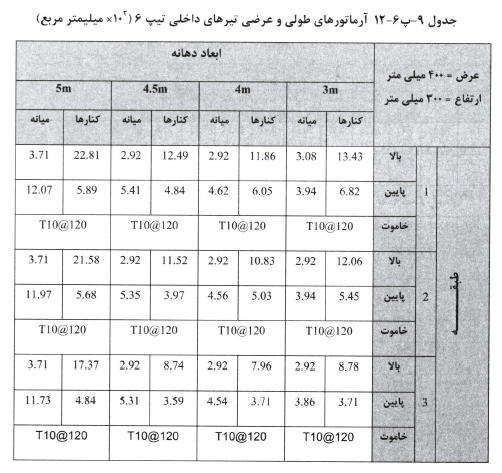

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميليمتر وارتفاع آنها ٣٠٠ ميليمتر ميباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١٢ تعیین می گردد.

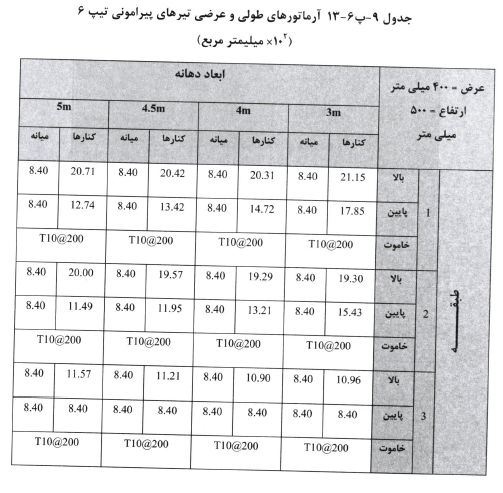

ب- عرض تمامى تيرهلى پيرامونى برابر با 400 ميليمتر وارتفاع ٥٠٠ ميليمتر ميباشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-١٣ تعیین می گردد.

تیپ ٧

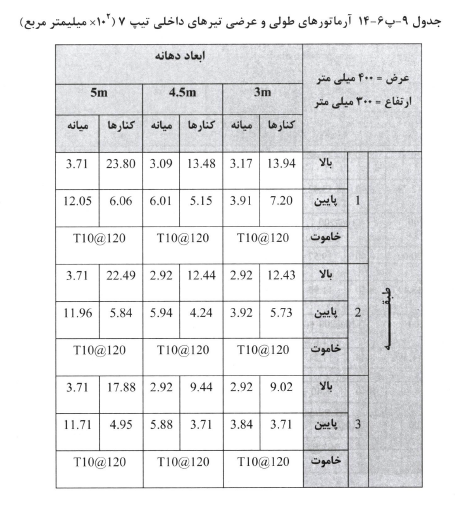

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميلى متر وارتفاع آن ها ٣٠٠ ميلى متر مى باشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-١۴ تعیین می گردد.

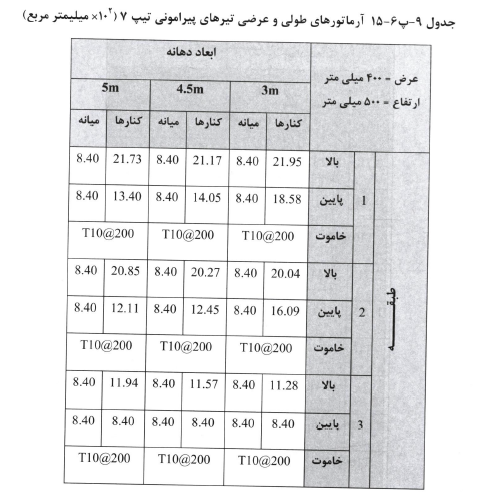

ب- عرض تمامى تيرهاى پيرامونى برابر با 400 ميلى متر وارتفاع ٥٠٠ ميلى متر مى باشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-١۵ تعیین می گردد.

تیپ ٨

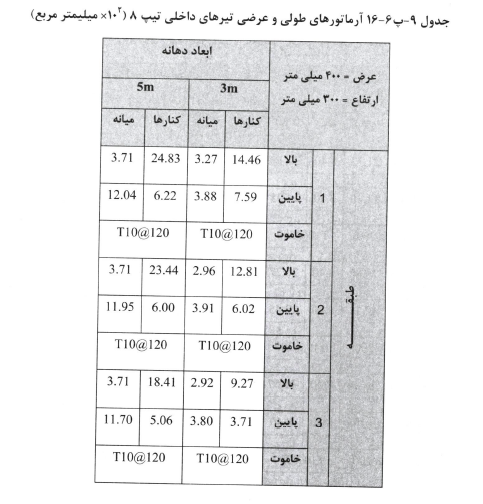

الف- عرض تمامى تيرهاى داخلى برابر با 400 ميلى متر وارتفاع آنها ٣٠٠ ميلى متر مى باشد. مقدار آرماتور‌های مورد نیاز تیرها با توجه به جدول ٩-پ۶-١۶ تعیین می گردد.

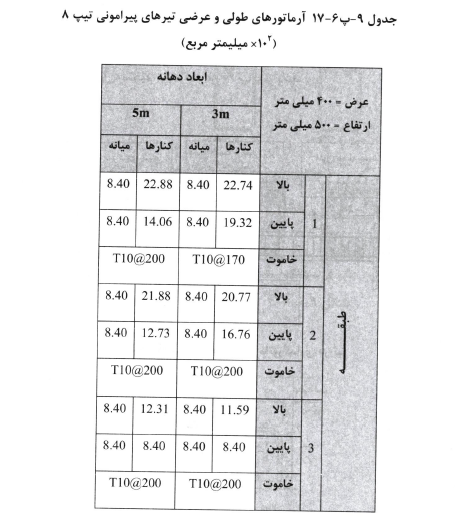

ب- عرض تمامى تيرهاى پيرامونى برابر با 400 ميلى متر وارتفاع ٥٠٠ ميلى متر مى باشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١٧ تعیین می گردد.

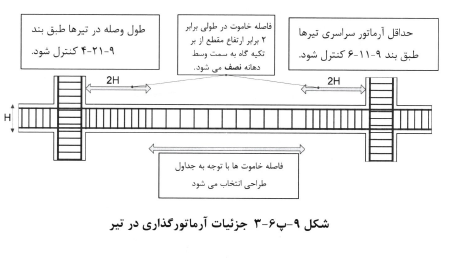

4- جزئيات آرماتوربندى تيرها بر اساس اشكال زير مشخص مى كردند.

الف- فاصله خاموت ها در طولی برابر ٢ برابر ارتفاع مقطع از بر تكيه كاه (گره اتصال تير و ستون) به سمت ميانه تير نصف مى شود.

ب- نخستین حاموت بسته باید در فاصل‌های حداکثر برابر ۵٠ میلیمتر از وجە تکیە گاهی قرار داده شود.

پ- در بالا و پايين مقطع بايد دو آرماتور سرتاسرى باحداقل قطر ١٢ ميليمتر وجود داشته باشند.

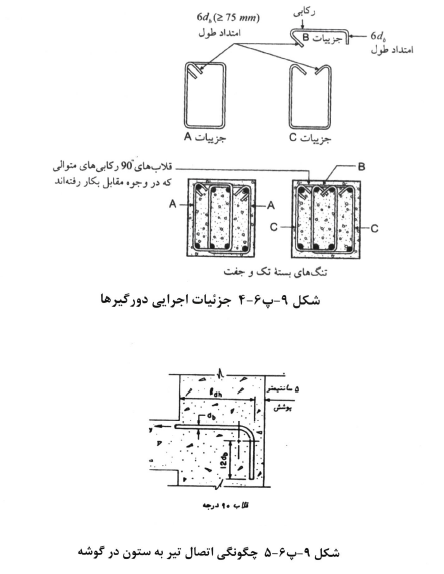

ت- خاموت ها بايد در انتهاى آزاد ميلگرد حم ١٣٥ درجه به اضافه حداقل  6db طول مستقيم داشته باشند كه طول مستقيم نبايد كمتر از 60 ميليمتر باشد.

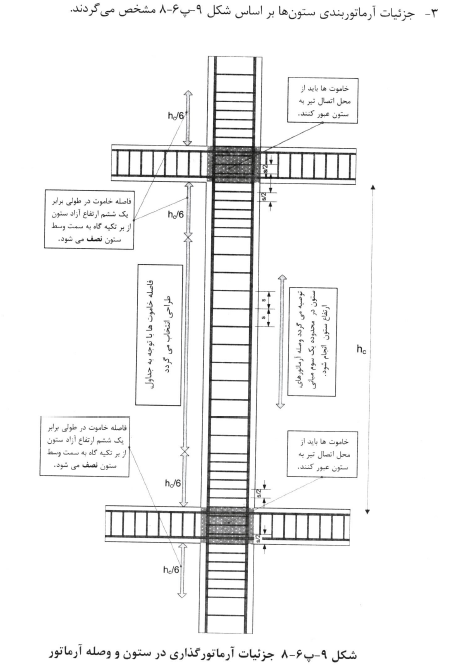

٩-پ۶-٣-٢ طراحى ستون

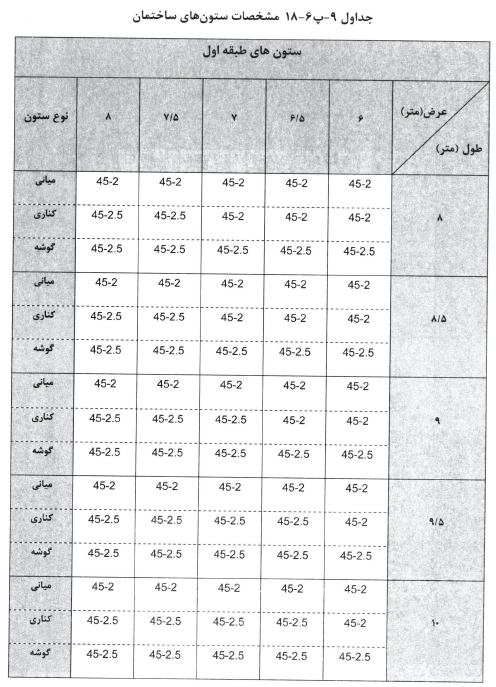

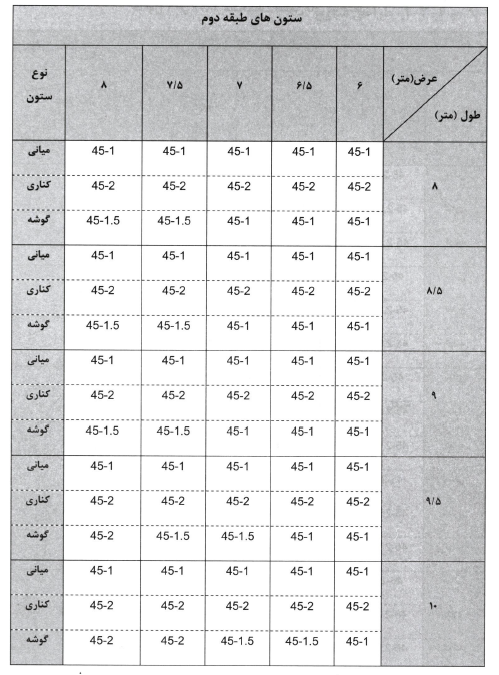

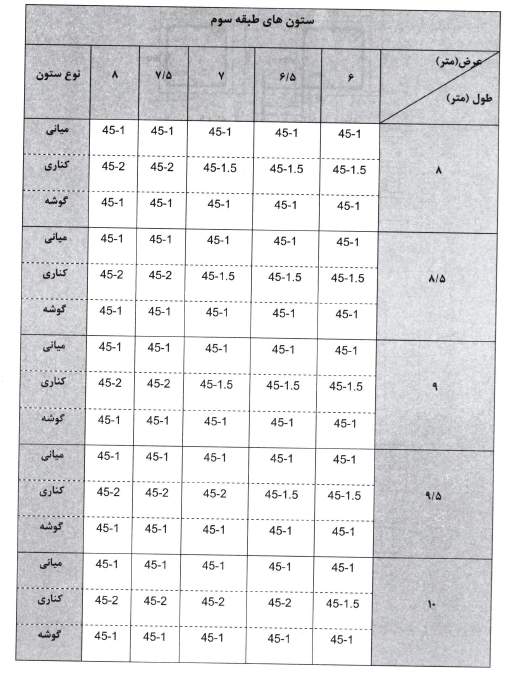

١- مشخصات ستون بر اساس ابعاد ساختمان، طبقه و مكان آن در پلان با توجه به جدول ٩پ۶-١٨ تعیین می گردند.

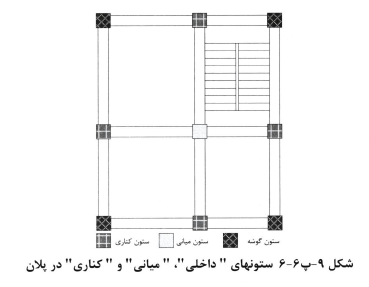

٢- ستون ها در يلان به سه دسته "ستون داخلى"، "ستون ميانى" و"ستون كنارى" تقسيم بندی می گردند.

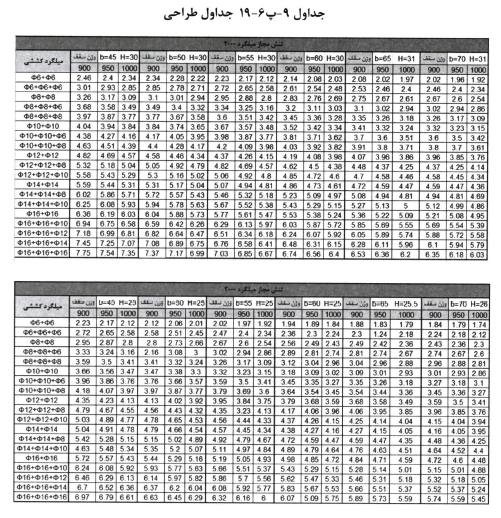

٩۔پ۶۔٣-٣ طراحی سقف تیرچه بلوک

مبناى طراحى واجراى سقف هاى تيرچه بلوك استانداردهاى ملى شماره ١-٢٩٠٩ براى تیرچە‌های بتن آرمه و ٣-٢٩٠٩ برای تیرچه ‌های پیش تنيده مى باشد. بطور كلى سقف هاى اجرا شده با تيرچه و بلوكه داراى محدوديت هاى اجرايى مطابق ٩-١١-٧-٢ مى باشند.

٩-پ۶-٣-4 طراحى شالوده

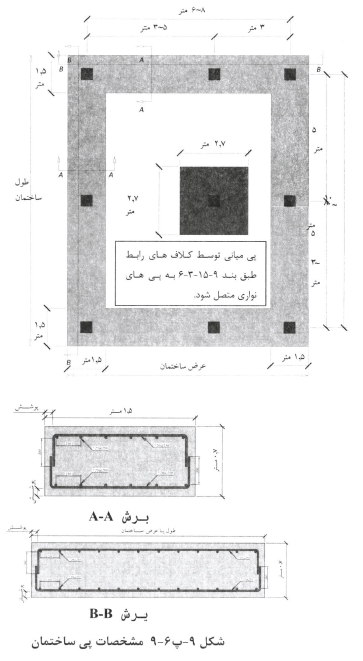

پی ساختمان به دو نوع شالوده نواری که نیرو‌های ستون ‌های گوشه و كنارى را به زمين منتقل می کند و پی تک که نیرو‌های ستون میانى را به زمين منتقل مي كند، درنظر گرفته شده اند.

١۔ پی ستون میانی از نوع ہی تک مربع به ابعاد 2/7×2/7  می باشد و داراى دو شبكه ميلگرد نمره ٢٠ به فاصله ٢۵٠ میلیمتر در بالا و پايین مى باشد.

٢- شالوده ستون های کناری و گوشه از نوع نواری به عرض 1/5 متر مى باشد.

٣- ضخامت پوشش بتن مطابق ضوابط مقاطع در تماس با خاک تعیین می گردد.

۴۔ جزئیات عمومی آرماتوربندی شالوده‌ های نوارى بر اساس شكل ٩-پ6-٩ مى باشد.

۵۔ فواصل آرماتورها در زیر ستون‌های کناری به نصف کاهش پیدا میکند.

۶۔ پی‌های میانی به پی‌های کناری در هر دو جهت با كلاف هاى رابط ظبق بند ٩-١٥-٣-۶ متصل می شوند.
