مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-4-16 الزامات مقاومتى ناحيه ى اتصال تير به ستون

1-4-16-9 مقاومت برشی مورد نیاز

٩-4-16-١-١ نيروى برشى ناحيه‌ى اتصال، Vu ، باید در صفحەی میانى ارتفاع ناحيه‌ى اتصال با استفاده از نیرو‌های کششى و فشارى ناشى از خمش تير وبرش ستون، منطبق با يكى از حالت‌هاى زير محاسبه شود.

الف - حداكثر لنگری كه بين تير و ستون انتقال مى يابد واز طريق تحليل با بارهاى ضريبدار براى تیر‌های پیوسته در راستاى برش مورد بررسى در ناحيه اتصال تعيين مى شود.

ب - مقاومت‌هاى اسمى تيرها، Mn

٩-16-4-٢ مقاومت برشى طراحى

٩-16-4-٢-١ مقاومت برشى طراحى ناحيه‌ى اتصال تير به ستون بايد رابطه‌ى Vn ≥ ΦVu ؛ زير را برآورده نمايد؛ ضريب Φ مطابق بخش ٩-٧-4 براى برش تعيين مى شود.

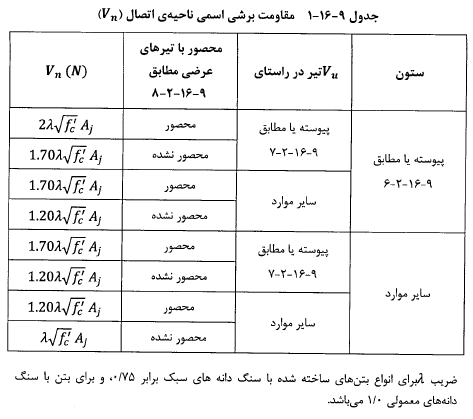

٩-16-4-٢-٢ Vn ناحيه‌ى اتصال مطابق جدول زير محاسبه مى شود.

٩-16-4-٢-٣ سطح مقطع موثر ناحيه‌ى اتصال (Aj) از حاصل ضرب عمق ستون در راستاى مورد بررسى در عرض موثر ناحيه‌ى اتصال به دست مى آيد. عرض موثر در صورتى كه عرض تير از عرض ستون بيش‌تر باشد، برابر با عرض ستون، ودر صورتى كه عرض ستون از عرض تير بيش‌تر باشد، برابر با حداقل مقادير (الف) و(ب) منظور مى گردد (به شكل ٩-١۶-١ توجه شود).

الف - عرض تير به علاوه ى عمق ستون

ب - دو برابر فاصله ى عمودى بين محور طولى تير تا نزديك ترين وجه ستون
