مبحث نوزدهم مقررات ملی ساختمان : صرفه جویی در مصرف انرژی (1399) | پ ١١-٤ تعیین ضرایب انتقال حرارت (خطی ) با اسـتفاده از جـداول و مقـادیر از پیش تعیین شده

در این بخش ، ضرایب انتقال حرارت پل های حرارتی متداول آمده است . چنانچه پـل هـای حرارتـی مورد نظر با شرایط تعیین شده در این بخش انطباق کامل نداشته باشند، ضروری اسـت محاسـبات عددی طبق بند پ-١١-٣ صورت پذیرد.

پ١١-٤-١ کف های زیرین مجاور خاك

پ١١-٤-١-١ کف روی خاك بدون عایق حرارتی

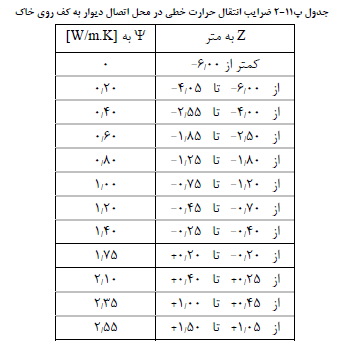

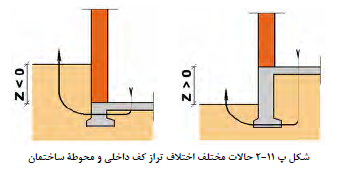

در مواردی که دیوار و کف ساختمان فاقد هر گونه عـایق حرارتـی اسـت ، ضـرایب انتقـال حـرارت خطی ، در محل اتصال دیوار به کف روی خاك، برحسب اختلاف ارتفـاع بـین کـف سـازی داخـل و محوطه سازی خارج از ساختمان (Z)، با استفاده از جدول پ١١-٢ تعیین می گردد.

پ١١-٤-١-٢ کف روی خاك با عایق حرارتی

برای کاهش انتقال حرارت از کف روی خاك، می توان در زیر تمام سطح کف ، یا به صورت پیرامونی زیر کف ، یا به صورت ادامه عایق حرارتی دیوار، عایق کاری حرارتی را اجرا کرد. در هر کـدام از ایـن حالات، بسته به نحوة عایق کاری در محل تلاقی کف و دیوار، سه حالـت در نظـر گرفتـه مـی شـود: قطع شده، کاهش یافته و یکسره.

عایق حرارتی قطع شده

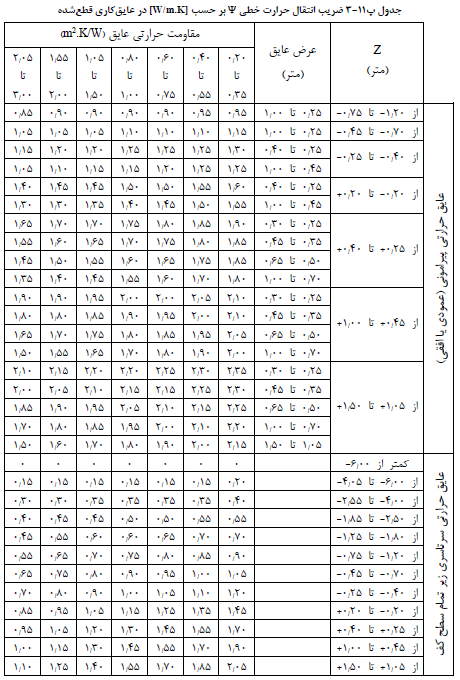

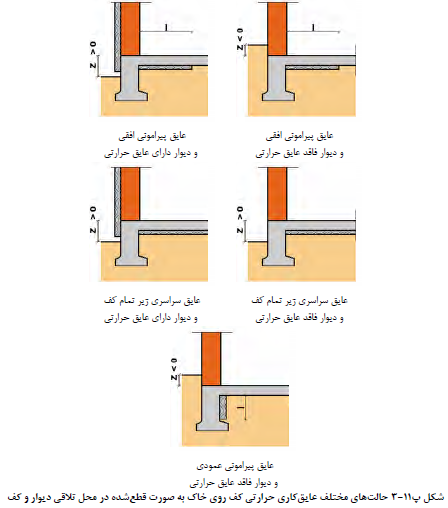

در مواردی که ، در محل تلاقی کف و دیوار، عایق کاری حرارتی به صـورت منقطـع اجـرا مـی گـردد (مانند نمونه های شکل پ١١-٣)، جدول پ١١-٣ ضریب انتقال حرارت خطی مربوط به اتصال کف را، با توجه به پارامترهایی ، از جمله اختلاف ارتفـاع کـف سـازی داخـل و محوطـه z، عـرض عـایق حرارتی l، و مقاومت حرارتی آن r، داده است .

عایق  حرارتی کاهش یافته

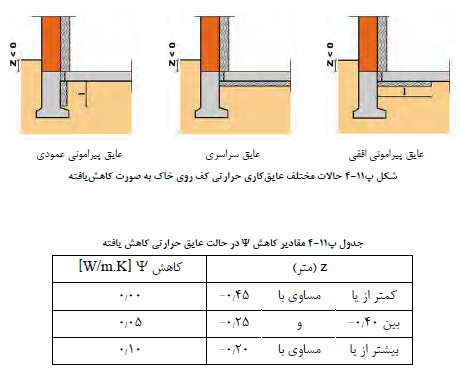

در برخی موارد، عایق کاری دیوار در محل تلاقی با کف ، با ضخامت کمتر و بـا حفـظ ضـخامت اصلی دیوار، در بخش زیر کف اجرا می شود. البته در هیچ نقطه ای مقاومت حرارتـی عـایق حرارتـی نباید کمتر از 0/20 [m².K/W] باشد. در این شرایط ، ضریب انتقال حرارت خطـی بـا اسـتفاده از مقادیر جدول پ١١-٣ و با کسر مقادیر جدول پ١١-٤ به دست می آید.
