مبحث هجدهم مقررات ملی ساختمان : عایق بندی و تنظیم صدا (1396) | پ-۱-۲ روش تخمینی با استفاده از نمودار

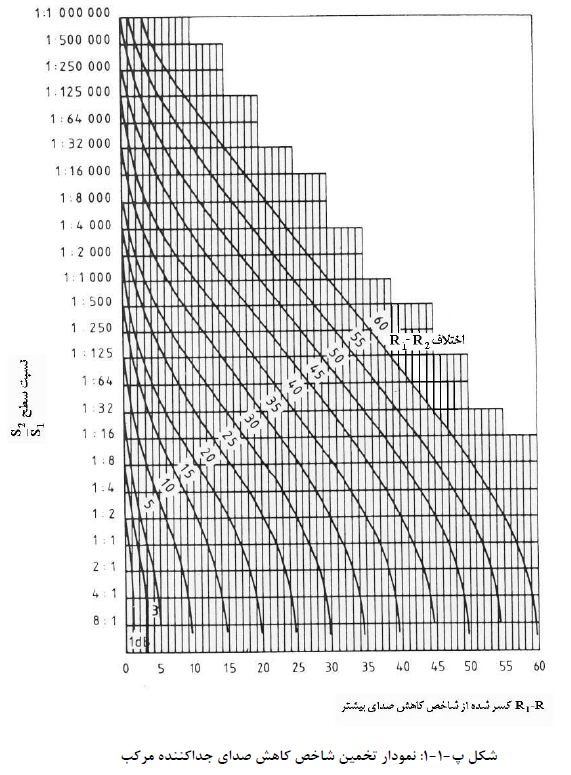

در مواردی که سرعت محاسبه از دقت آن اهمیت بیشتری دارد میتوان مقدار شاخص کاهش صدای جدا کننده مرکب را با استفاده از نمودارهای شکل پ-1-1 تخمین زد. محدودیت این روش این است که از مجموعه ساختارهای یک جدار مرکب در هر مرحله دو ساختار در نظر گرفته شده و نتیجه به دست آمده با ساختار بعدی مورد بررسی قرار می گیرد.

در شکل پ-1-1 :

R1 : شاخص کاهش صدای ساختاری که افت صوتی بیشتری دارد؛

R2 : شاخص کاهش صدای ساختاری که افت صوتی کمتری دارد؛

S1 : سطح جداری که افت صوتی بیشتری دارد؛

S2 : سطح جداری که افت صوتی کمتری دارد؛

R : شاخص کاهش صدای جدار مرکب

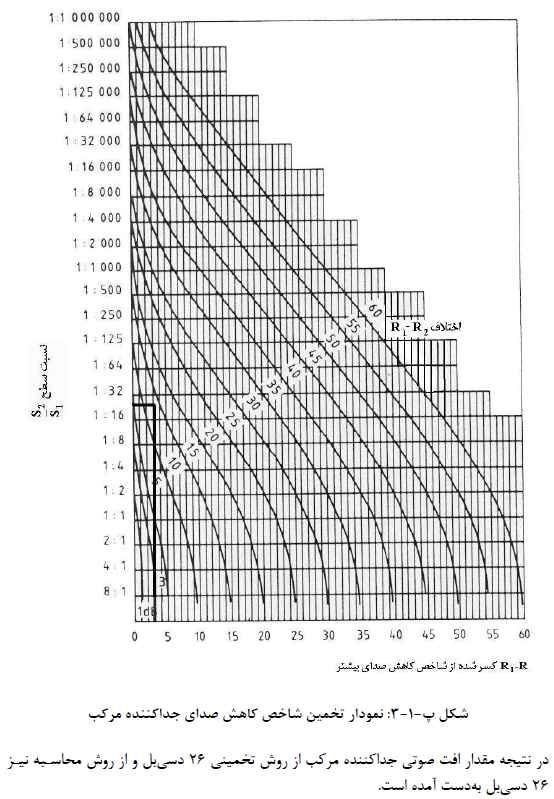

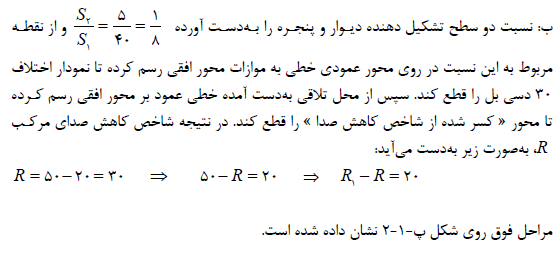

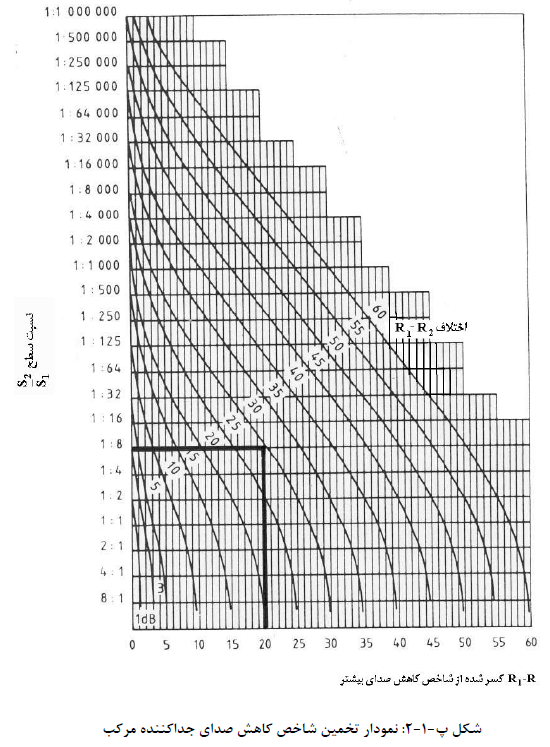

به عنوان نمونه، جواب مثالی را که در بند پ۱-۱- مطرح شده است میتوان به روش تخمینی به دست آورد. بدین منظور ابتدا دیوار به عنوان یک ساختار و پنجره به عنوان ساختاری دیگر در نظر گرفته شده و به صورت زیر عمل می شود .

الف: اختلاف دو کاهش صدای دیوار و پنجره را به دست آورده ( ۳۰ = ۲۰ - ۵۰ = R1 - R۲) و سپس منحنی ۳۰ از روی شکل مشخص می گردد.
