مبحث هفتم مقررات ملی ساختمان : ژئوتکنیک و مهندسی پی (1400) | ٧-٦-١١ ملاحظات شمع ها در خاک های مستعد روانگرایی و گسترش جانبی

٧-٦-١١-١ در خاک های مستعد روانگرایی با توجه به افزایش فشار آب منفذی مقاومت و استحکام خاک کاهش یافته و همچنین در اثر حرکت زمین لنگرهای خمشی و نیروهای برشی زیادی در شمع ایجاد خواهد شد. بنابراین اولا ظرفیت باربری جدار شمع که در لایه هایی با قابلیت روانگرایی قرار می گیرند نباید در محاسبات ظرفیت باربری لحاظ گردد ثانیاً در صورت بروز گسترش جانبی لنگرها و نیروهای برشی ایجاد شده بر روی شمع ناشی از گسترش جانبی زمین باید در نظر گرفته شود.

٧-٦-۲-۱۱ در خاک های مستعد روانگرایی به جهت از دست دادن مقاومت خاک اطراف جداره شمع در شمع های با نسبت لاغرى بالا، اثرات لاغرى شمع باید در نظر گرفته شود.

٧-٦-١١-٣ در خاک های مستعد روانگرایی جهت مقابله با اثرات لاغری شمع و با توجه به افزایش مقدار P-Δ باید مقایسه فنی و اقتصادی بین گزینه های استفاده از گروه شمع و بهسازی خاک صورت پذیرد.

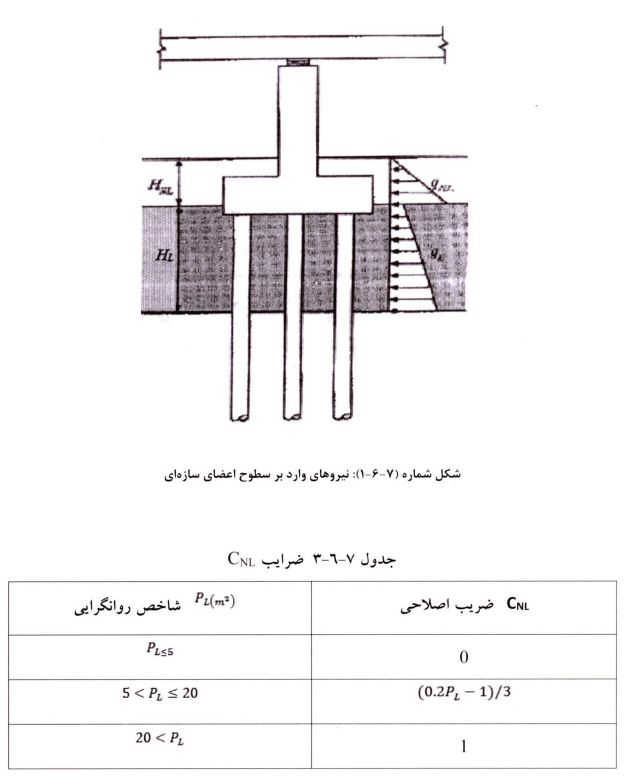

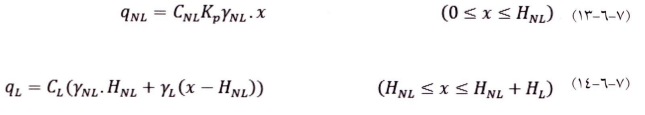

٧-٦-١١-٤ جهت در نظر گرفتن تاثیر گسترش جانبی بر روی شمع ها نیروهای وارد بر واحد سطح اعضا سازه ای مانند شکل ۷-۶-۱ در خاک روانگرا شده و روانگران شده باید در نظر گرفته شوند. این نیروها از روابط ٧-٦-١٣ و ٧-٦-١٤ به دست می آید:

به عبارت دیگر در لایه غیر روانگرای زمین که دچار حرکت شده، فشار جانبی وارد بر شمع همان فشار مقاوم بوده که در ضریب CNL ، مطابق جدول 7-6-3 بر حسب شاخص روانگرایی (PL) ، ضرب می شود .

همچنین در لایه روانگرا شده که دچار گسترش جانبی شده ، فشار جانبی با ضرب اندازه فشار قائم در ضریب اصلاح CL که برابر 0/3 در نظر گرفته می شود ، به دست می آید.

HL : ضخامن لایه روانگرا شده و

HNL : ضخامت لایه روانگرا نشده می باشد.
