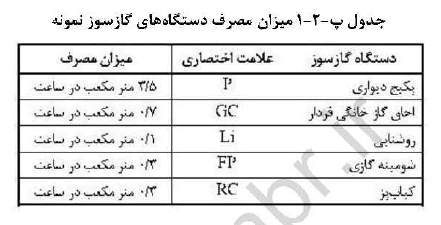

مبحث هفدهم مقررات ملی ساختمان : سامانه گاز طبیعی در ساختمان (1403) | پ-٢-١ تعيين اندازه قطر لوله گاز

اندازه قطر قسمت هاى مختلف لوله‌ كشى (شكل پ-٢-١) برای دستگاه‌ های گازسوز جدول (پ-٢-١) که در فواصل معین از کنتور قرار می گیرند به روش ذیل محاسبه میشود.

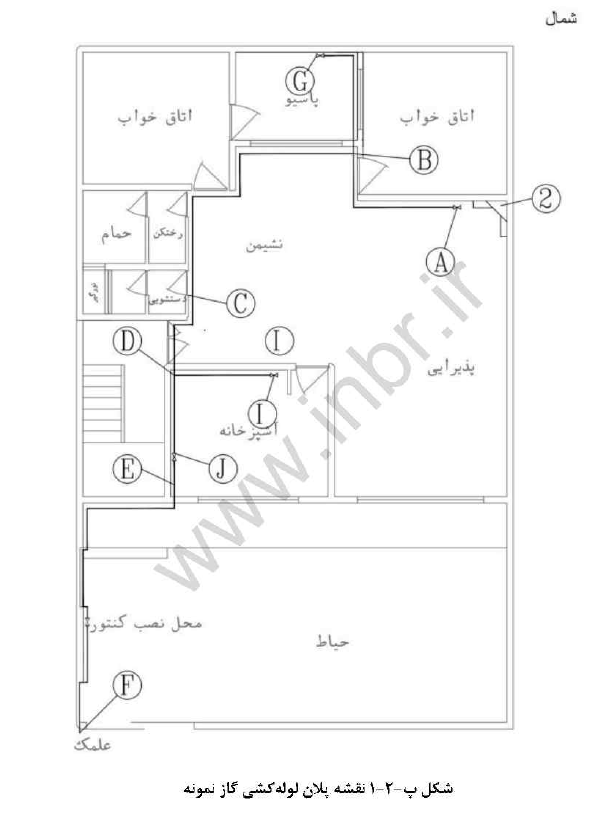

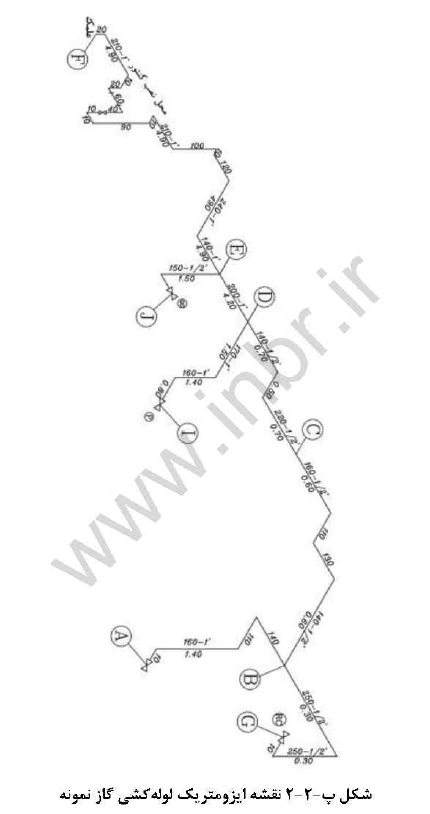

الف) طول لوله‌ كشى گازاز رگولاتور تا دورترين نقطه مصرف محاسبه مى شود. دورترين مصرف كننده از رگولاتور شومينه (FP) مى باشد و فاصله آن تارگولاتور طبق نقشه گسترده در شكل (پ-٢-٢) 32/8 متر است.

ب) با توجه به اينكه لوله و اتصالات لوله‌ كشى از جنس فولاد مى باشد، از جدول ١٧-4-٢ مربوط به ظرفیت لوله‌ های فولادی ا ستفاده میکنیم. از روی ستون اول (طول لوله) نزديک ترين طول بزركتر از 32/8 متر را انتخاب میکنیم. این طول در جدول ٣٥ متر است. توجه داشته باشيد كه براى تعيين قطر كليه قسمت هاى لوله‌ كشى از همين رديف كه مربوط به ٣٥ متر است، استفاده می شود.

پ) برای پيدا کردن اندازه قطر لوله قطعات مختلف لوله ك شی از نقطه (A) شروع میكنيم مصرف گاز در نقطه (A) برابر است با 0/3 مترمکعب در ساعت ا ست. در جدول ١٧-٢-٢ در همان رديف مربوط به ٣۵ متر، مقدار 0/3 مترمکعب در ساعت را جستجو میکنیم و چون اين عدد در اين رديف وجود ندارد، اولین عدد بزرگتر از آن که 1/2 میباشد را انتخاب کرده و اندازه قطر لوله را که در بالای ستون مربوط به رقم 1/2 نوشته شدە است میخوانیم. این اندازه ½ اینچ است. پس، اندازه قطر قطعه AB برابر ½ اينچ خواهد شد. به همين ترتیب برای ساير قطعات عمل می كنيم.

اينک براى قطعه BC مقدار جريان حجمى راكه برابر با مصرف دستگاه اى شومينه (FP) و کبابپز (RC) میباشد، به دست می آوریم. این مقدار 0/6 مترمكعب در ساعت است كه پس از انجام عملیات ذکرشده فوق، اندازه قطر این قطعه نیز ½ اینچ به دست می آيد. مصرف نقطه H برابر است با 0/1 مترمكعب در ساعت و لذا اندازه قطر قسمت CH برابر با ½ اينچ مى باشد. در قسمت CD مقدار ظرفیت لوله برابر است با: (0/7=0/1+0/6) مترمكعب در ساعت و اندازه قطر لوله اين قسمت از ستون مربوطه ½ اینچ به د ست مى آيد. مصرف نقطه ا برابر 3/5 مترمكعب در ساعت و طبق روش فوق اندازه قطر لوله قطعه DI برابر ١ اينچ خواهد شد. در قسمت DE مقدار ظرفيت لوله برابر است با  (4/2=0/7+3/5) مترمكعب در ساعت و اندازه قطر لوله اين قسمت از ستون مربوطه ١ اينچ به دست مى آيد. مصرف نقطه J برابر است با ٠/٧ مترمكعب در ساعت و لذا اندازه قطر قسمت EJ برابر با ½ اینچ خواهد شد.

براى پيدا كردن اندازه قطر قطعه EF بايد ظرفيت كل را حساب نمود. اين مقدار برابر است با: (4/9=0/7+4/2) مترمكعب در ساعت كه با به كار بردن روش فوق اندازه قطر لوله اين قطعه، ١ اينچ خواهد شد.
