مبحث هفدهم مقررات ملی ساختمان : سامانه گاز طبیعی در ساختمان (1403) | 9-15-17 مراحل انجام آزمايش هاى مقاومت و نشتى

١- نصب دستگاه‌ هاى آزمايش

منیفولد و دستگاه‌ های آزمایش شامل دستگاه فشارسنج وزن های، دستگاه ثبات فشار و غیره باید در داخل چادر یا كاروان آزمايش ودر محل مناسب نصب كردد.

دستگاه ثبات درجه حرارت باید در فاصله حداقل ٣٠ متری از انتهای لوله کشی و بر روی لوله نصب گردد.

برای نصب دستگاه ثبات درجه حرارت باید خاک روى لوله برداشته وعایق لوله از آن جدا شود. سپس حسگر دستگاه را بر روی لوله لخت قرار داده و روی لوله را با پشم شیشه پوشاند وروى لوله خاک نرم ريخته تا از تأثيرات حرارت محيط محفوظ بماند.

٢- تمیزکردن شبکه لوله کشی - قبل از شروع آزمایش باید شبکه لوله کشی با تزریق هوای فشرده از یک انتها و تخلیه هوا از انتهای دیگر شېکه، از ګرد و خاک و اشیاء بجا مانده در آن تمیز گردد.

٣- آزمايش هاى مقاومت ونشتى - جهت شروع آزمايش ها و يس از تميز كردن شبكه، بايد شبكه لوله کشی را از هوای فشرده با فشار صد پوند بر اینچ مربع پر نمود. آزمايش های مقاومت ونشتى شامل دو مرحله میباشد:

الف- دوران يكنواختى - به منظور تثبيت نوسانات درجه حرارت وفشار بايد شبكه حداقل به مدت 24 ساعت به حال خود قرار داده شود. در طول اين مدت تغييرات دما وفشار شبكه بايد به وسيله دستگاه‌های ثبات ثبت ګردد.

ب- آزمایش های مقاومت و نشتی- پس از يكنواخت شدن، آزمايش هاى مقاومت و نشتى به مدت 48 ساعت انجام میشود. طی این مدت علاوه بر ثبت تغییرات دما و فشار شبكه به وسیله دستگاه‌های ثبات، باید رأس هر ساعت، فشار از طریق دستگاه فشار سنج وزنه‌ای قرائت گردیده و ثبت شود.

همچنین هر دو ساعت یک بار نیز درجه حرارت زمين به وسيله ترمومتر از لوله‌ هاى روغن كار گذاشته شده در سطح شبکه اندازه گیری و ثبت شود.

۴ - بررسی نتایج آزمایش - پس از پایان آزمایش، اطلاعات جمع آوری شده كه شامل نمودارهای دما و فشار ثبت شده و ارقام اندازه گیری شده در طول آزمایش میباشد، بايد توسط دستگاه نظارت بررسى و پس از انجام محاسبات توسط مجری با استفاده از روابط زير، نتيجه اعلام گردد.

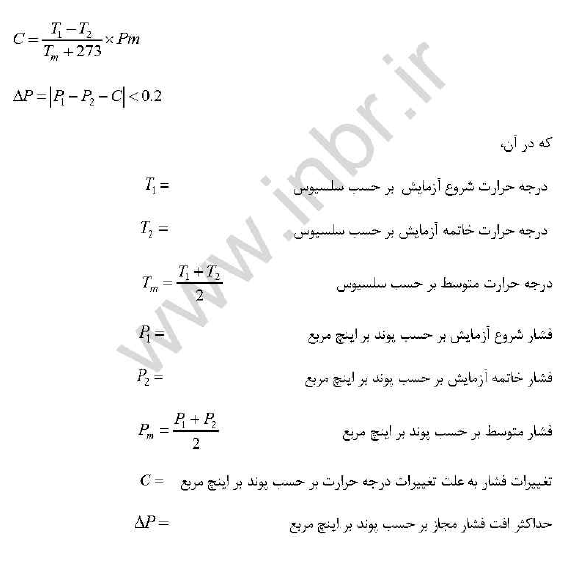

روابط محاسباتی و پارامترهای مربوطه به شرح ذیل است :

در صورتی آزمایش مورد قبول خواهد بود که افت فشار خط یا شبکه پس از پایان أزمايش كمتراز 0/2 پوند بر اینچ مربع باشد. (خطای دستگاه‌ های آزمایش 0/2 پوند بر اینچ مربع در نظر گرفته شده است.)

در صورتی که ΔP=0.2 باشد، آزمایش باید تمدید گردد و در صورتى كه ΔP>0.2 باشد، آزمايش مردود بوده و با نظر دستگاه نظارت نسبت به تمدید، تکرار و یا رد آزمایش تصمیم گیری خواهد شد.

تبصره : فشار آزمايش مقاومت و نشتى براى كليه فشارهاى بهره بردارى برابر با ١٠٠ پوند بر اينچ مربع است.

۵- آزمایش قطعات غیر مدفون - در صورتی که انجام آزمایش‌ های مقاومت و نشتی قبل از دفن مورد نظر باشد و یا نیاز باشد که قطعه‌ ای از لوله قبل از دفن در بیرون کانال مورد آزمایش قرار گیرد، در این صورت پس از پر کردن آن با هوای فشرده یا فشار صد پوند بر اینچ مربع و با نصب یک دستگاه فشار سنج ساعتی تغییرات فشار آن را به مدت ۴ ساعت یادداشت مینمايند كه در اين مدت نبايد هيچ گونه افت فشارى مشاهده شود.

۶- اتصالات نهائی قطعات آزمایش به یكدیگر - در صورتی که آزمایش های شبکه لوله کشی در دو یا چند قطعه مجزا انجام شده باشند، جهت اتصال قطعات به یکدیگر باید از لوله‌ هائی استفاده شود که قبلاً مورد آزمایش فشار پذیری قرار کرفته باشند. جوش نهائی که برای اتصال قطعات آزمایش انجام می شود باید مورد آزمایش پرتونگاری قرار کرفته و نتیجه آن قابل قبول باشد. تا قبل از دریافت نتيجه پرتونگاری جوش و تایید شدن نتیجه آن نباید خاکریزى و دفن آن انجام شود.

٧- گزارش نهائی آزمایش - پس از اتمام کلیه مراحل آزمایش مجری باید کزارش نهائی وكامل آزمایش ها را تهیه و همراه با کلیه مدارک جهت بررسی و تایید به دستگاه نظارت ارائه نماید.
