مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | پ-٢-١ تعيين اندازه قطر لولۀ گاز

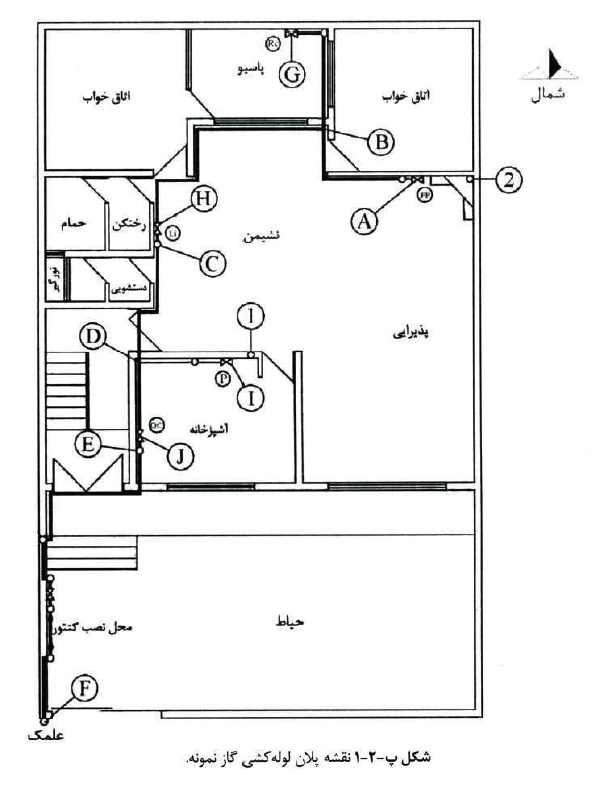

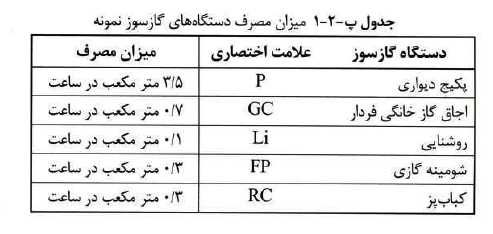

اندازۀ قطر قسمتهای مختلف لوله کشی (شکل پ-٢-١) برای دستگاه‌های گازسوز (جدول پ-٢-١) كه در فواصل معين از كنتور قرار می كيرند به روش ذيل محاسبه مى شود:

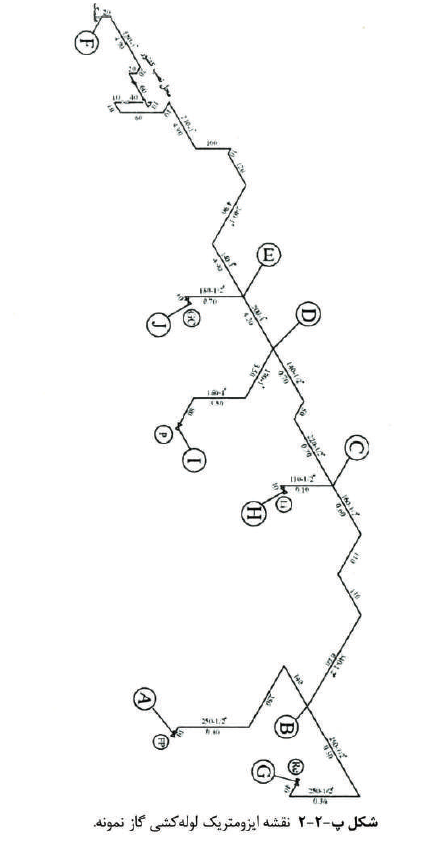

الف) طول لوله کشی گاز از رگولاتور  تا دورترين نقطة مصرف محاسبه میشود. دورترین مصرف كننده از رگولاتور شومينه (FP) میباشد و فاصلۀ آن تا رگولاتور طبق نقشه گستردە در شكل (پ-٢-٢) 32/8 متراست.

ب) با توجه به اينكه لوله و اتصالات لوله كشى از جنس فولاد مى باشد، از جدول ١٧-4-٢ مربوط به ظرفیت لوله‌‌هاى فولادى استفاده می كنيم از روى ستون اول (طول لوله) نزديكترين طول بزرگتر از 32/8 متر را انتخاب میكنیم. این طول در جدول ٣۵ متر است. توجه داشته باشيد كه براى تعیین قطر كليه قسمتهای لوله کشى از همين رديف كه مربوط به ٣۵ متر است، استفاده میشود.

پ) براى بيدا كردن اندازة قطر لوله قطعات مختلف لوله كشى از نقطه (A) شروع مى كنيم. مصرف گاز در نقطه (A) برابر است با 0/3 مترمكعب در ساعت است. در جدول ١٧-4-٢ در همان رديف مربوط به ٣۵ متر، مقدار 0/3 مترمكعب در ساعت را جستجو مى كنيم و چون اين عدد در اين ردیف وجود ندارد، اولین عدد بزر گتر ازآنکه 1/2 می باشد را انتخاب کرده و اندازۀ قطر لوله را كه در بالاى ستون مربوط به رقم 1/2 نوشته شده است مى خوانيم. اين اندازه ½  اينچ است پس، اندازۀ قطر قطعه AB برابر ½  اينچ خواهد شد. به همين ترتيب براى ساير قطعات عمل مى كنيم.

اینک براى قطعه BC مقدار جریان حجمی را كه برابر با مصرف دستگاه‌هاى شومينه (FP) و كباب پز (RC) مى باشد، به دست می آوريم اين مقدار 0/6 مترمكعب در ساعت است كه پس از انجام عمليات ذكرشده فوق، اندازه قطر اين قطعه نيز ½ اينچ به دست مى آيد. مصرف نقطه H برابر است با 0/1 مترمكعب در ساعت ولذا اندازة قطر قسمت CH برابر با ½  اينچ مى باشد در قسمت CD مقدار ظرفيت لوله برابر است با: (0/7=0/6+0/1) مترمكعب در ساعت واندازۀ قطر لولۀ اين قسمت از ستون مربوطه ½ اينچ به دست مى آيد. مصرف نقطۀ I برابر 3/5 مترمكعب در ساعت وطبق روش فوق اندازة قطر لولة قطعه DI برابر ١ اينچ خواهد شد در قسمت DE مقدار ظرفيت لوله برابر است با  (4/2=0/7+3/5) مترمكعب در ساعت واندازة قطر لولۀ اين قسمت ازستون مربوطه ١ اينچ به دست مى آيد. مصرف نقطة J برابر است با 0/7 مترمكعب در ساعت ولذا اندازة قطر قسمت EJ برابر با ½  اينچ خواهد شد.

براى پيدا كردن اندازۀ قطر قطعه EF بايد ظرفيت كل را حساب نمود. اين مقدار برابر است با: (4/9=0/7+4/2) مترمکعب در ساعت کە با به کار بردن روش فوق اندازۀ قطر لوله اين قطعه، ١ اينچ خواهد شد.
