مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-16-٩ مراحل انجام آزمايش‌‌هاى مقاومت و نشتى

١- نصب دستگاهاى آزمايش

منیفولد و دستگاه‌های آزمایش شامل دستگاه فشارسنج وزن های، دستگاه ثبات فشار و غيره باید در داخل چادر یا کاروان آزمایش و در محل مناسب نصب گردد.

دستگاه ثبات درجه حرارت باید در فاصله حداقل ٣٠ متری از انتهای لوله کشی و بر روی لوله نصب گردد. برای نصب دستگاه ثبات درجه حرارت باید خاک روی لوله برداشته و عایق لوله از آن جدا شود. سپس حسگر دستگاه را بر روی لوله لخت قرار داده و روی لوله را با پشم شیشه پوشاند و روی لوله خاک نرم ريخته تا از تأثيرات حرارت محيط محفوظ بماند.

٢- تمیزکردن شبکه لوله کشی - قبل از شروع آزمایش باید شبکه لوله کشی با تزریق هواى فشرده از یک انتها و تخلیه هوا از انتهای دیگر شبکه، از گرد و خاک و اشیاء بجا مانده در آن تميز گردد.

٣- آزمایش های مقاومت و نشتی - جهت شروع آزمایش ها و پس از تمیز كردن شبكه، بايد شبكه لوله کشی را از هوای فشرده با فشار صد پوند بر اینچ مربع پر نمود. آزمایش های مقاومت و نشتى شامل دو مرحله مى باشد:

الف- دوران یکنواختی - به منظور تثبیت نوسانات درجه حرارت و فشار باید شبکه حداقل به مدت ٢۴ ساعت به حال خود قرار داده شود. در طول اين مدت تغييرات دما و فشار شبكه بايد به وسيله دستگاه های ثبات ثبت گردد

ب- آزمایش های مقاومت و نشتی- پس از یکنواخت شدن، آزمایشه ای مقاومت و نشتی به مدت ۴٨ ساعت انجام میشود. طی این مدت علاوه بر ثبت تغییرات دما و فشار شبکه به وسیله دستگاه های ثبات، بايد رأس هر ساعت، فشار از طريق دستكاه فشار سنج وزن هاى قرائت كرديده وثبت شود. همچنین هر دو ساعت یک بار نیز درجه حرارت زمین به وسیله ترمومتر از لوله های روغن كار گذاشته شده در سطح شبكه اندازه گیری و ثبت شود.

۴ - بررسی نتایج آزمایش - پس از پایان آزمایش، اطلاعات جمع آوری شده که شامل نمودارهای دما و فشار تبت شده و ارقام اندازه گیری شده در طول آزمایش می باشد، بايد توسط دستگاه نظارت بررسى و پس از انجام محاسبات توسط مجری با استفاده از روابط زير، نتيجه اعلام كردد.

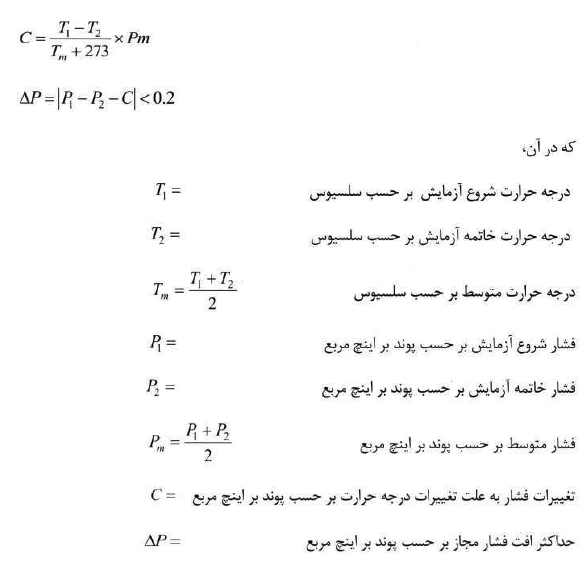

روابط محاسباتی و پارامترهاى مربوطه به شرح ذيل است:

در صورتی آزمایش مورد قبول خواهد بود كه افت فشار خط یا شبكه پس از پايان آزمايش كمتر از 0/2 پوند بر اینچ مربع باشد. (خطای دستگاه های آزمایش 0/2 پوند بر اينچ مربع در نظر گرفته شده است.)

در صورتى كه ΔP=0.2 باشد، آزمایش بايد تمديد گردد ودر صورتى كه ΔP>0.2 باشد، آزمايش مردود بوده و با نظر دستگاه نظارت نسبت به تمدید، تکرار و یا رد آزمایش تصمیم گیری خواهد شد.

تبصره: فشار آزمایش مقاومت و نشتی برای كليه فشارهاى بهرە بردارى برابر با ١٠٠ پوند بر اينچ مربع است.

۵ - آزمایش قطعات غير مدفون- در صورتى كه انجام آزمايش‌‌هاى مقاومت و نشتى قبل از دفن مورد نظر باشد و یا نیاز باشد که قطعه ای از لوله قبل از دفن در بیرون کانال مورد آزمایش قرار گیرد، در اين صورت پس از پر کردن آن با هوای فشرده با فشار صد پوند بر اينچ مربع وبا نصب يك دستگاه فشار سنج ساعتى تغییرات فشار آن را به مدت 4 ساعت یادداشت مینمایند که در این مدت نباید هیچ گونه افت فشارى مشاهده شود.

۶- اتصالات نهایی قطعات آزمایش به یکدیگر - در صورتی که آزمایشهای شبکه لوله کشی در دو یا چند قطعه مجزا انجام شده باشند، جهت اتصال قطعات به یکدیگر باید از لوله هائی استفاده شود كه قبلاً مورد آزمایش فشار پذیری قرار گرفته باشند. جوش نهایی که برای اتصال قطعات آزمايش انجام مىشود بايد مورد آزمایش پرتونگاری قرار گرفته و نتیجه آن قابل قبول باشد. تا قبل از دریافت نتیجه پرتونگاری جوش و تایید شدن نتیجه آن نباید خاک ریزی و دفن آن انجام شود.

٧- گزارش نهایی آزمایش- پس از اتمام کلیه مراحل آزمایش مجری باید گزارش نهایی و كامل آزمايش‌ها را تهیه و همراه با کلیه مدار ک جهت بررسی و تایید به دستگاه نظارت ارائه نماید.
