مبحث هفدهم مقررات ملی ساختمان : لوله کشی گاز طبیعی (1401) | ١٧-۵-۶ فضای محل نصب دستگاه گازسوز

در تأمین هوای احتراق دستگاه‌‌هاى گازسوزى كه هواى مورد نياز احتراق از فضاى محل نصب تأمين میشود باید هوا به مقدار كافى و از روش‌‌هاى مختلف وارد آن فضا شود. روش تأمين هوا در محل نصب دستگاه گازسوز بر اساس شرايط فضاى محل نصب تعيين می شود.

١٧-۶-٥-١ فضا با نرخ نفوذ هوای نامشخص

فضای محل نصب دستگاه گازسوز که نرخ نفود هوای آن محاسبه نشده یا نامشخص باشد.

١٧-6-٥-١-١ اگر حجم فضاى محل نصب دستگاه گازسوز برابر يا بيش از ١ متر مكعب براى هر ١٧٨ كيلو كالرى در ساعت ارزش حرارتى ناخالص گاز ورودی به دستگاه/دستگاه‌های گازسوز آن فضا باشد، تأمین هواى احتراق فضاى محل نصب دستگاه گازسوز بايد با رعايت الزامات وبر اساس يكى از روش‌‌هاى مندرج در بندهاى ١٧-6-4-١ الى ١٧ -6- 4-٥ انجام شود

١٧-6-٥-١-٢ اگر حجم فضای محل نصب دستگاه گازسوز كمتر از ١ متر مكعب براى هر ١٧٨ کیلو کالری در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاه‌های گازسوز آن فضا باشد، تأمين هواى احتراق فضاى محل نصب دستكاه گازسوز بايد بارعايت الزامات و بر اساس یكی از روش‌‌هاى مندرج در بندهاى ١٧-6-4-٢ الى ١٧-6-4-٥ انجام شود. بنابراين تأمين هواى احتراق با استفاده از روش مندرج در بند ١٧-6-4-١ براى اين گونه فضاها مجاز نيست.

١٧-۶-٥-٢ فضا با نرخ نفوذ هواى مشخص

فضای محل نصب دستگاه گازسوز است که نرخ نفوذ هوای آن محاسبه شده و تعداد دفعات تعويض هوا درهرساعت مشخص باشد.

١٧-۵-۶-٢-١ نرخ نفوذ هوا به فضای محل نصب دستگاه گازسوز محاسبه شده و تعداد دفعات تعويض هوا بيش ازعم. بار در هر ساعت باشد:

الف) اگر حجم فضای محل نصب دستگاه گازسوز برابر يا بيش از ١ متر مكعب براى هر ١٧٨ كيلو كالرى در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاه‌های گازسوز آن فضا باشد، تأمين هوای احتراق فضای محل نصب دستگاه گازسوز بايد با رعايت الزامات و بر اساس يكى از روش‌‌هاى مندرج دربند ١٧ -6- 4-١ الى ١٧-6-4-٥ انجام شود.

ب) اگر حجم فضاى محل نصب دستگاه گازسوز كمتراز ١ متر مكعب براى هر ١٧٨ كيلو كالرى در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه /دستگاه‌هاى گازسوز آن فضا باشد، تأمين هواى احتراق فضاى محل نصب دستگاه گازسوز باید با رعایت الزامات و بر اساس يكى از روش‌‌هاى مندرج در بندهاى ١٧ -6- 4-٢ الى ١٧ -6- 4-۵ انجام شود. بنابراين تأمين هواى احتراق با استفاده از روش مندرج در بند ١٧ -6- ٢-١ براى اين گونه فضاها مجاز نيست.

١٧-6-٥-٢-٢ نرخ نفوذ هوا به فضاى محل نصب دستگاه گازسوز محاسبه شده وتعداد دفعات تعويض هوا كمتر از 0/6 بار در ساعت باشد:

الف) اگر حجم فضاى محل نصب دستگاه‌‌هاى گازسوز برابر يا بيش از حجم مورد نياز محاسبه شده بر اساس روابط (١) يا (٢) باشد، تأمين هواى احتراق فضاى محل نصب دستگاه گازسوز بايد با رعایت الزامات و بر اساس يكى از روش‌‌هاى مندرج در بندهاى ١٧-6-4-١ الى ١٧-6-4-٥ انجام شود.

ب) اگر حجم فضاى محل نصب دستگاه‌‌هاى گازسوز كمتر از حجم مورد نياز محاسبه شده بر اساس روابط (١) يا (٢) باشد، تأمين هواى احتراق فضاى محل نصب دستگاه گازسوز بايد با رعايت الزامات و بر اساس یکی از روشهای مندرج در بندهاى ١٧ -6- 4-٢ الى ١٧-5-4-6 انجام شود. بنابراين، تأمین هوای احتراق با استفاده از روش مندرج در بند ١٧-6-4-١ برای اين گونه فضاها مجاز نيست.

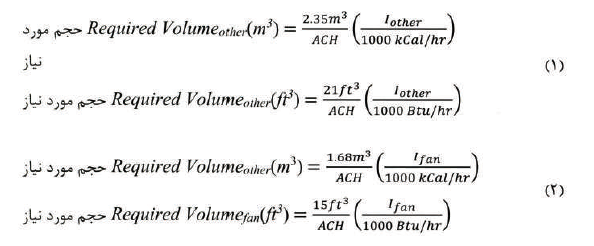

رابطه (1) برای محاسبه حجم مورد نیاز فضای  محل نصب دستگاه های گاز سوز بدون فن به کار می رود.

رابطه(2) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه های گاز سور فن دار به کار می رود .

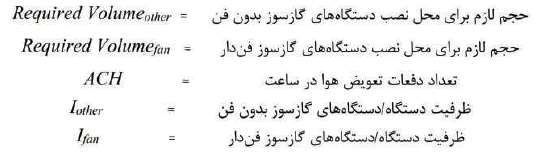

در روابط فوق :
