مبحث پانزدهم مقررات ملی ساختمان : آسانسورها و پلکان برقی (1392) | جدول های ابعادی آسانسور

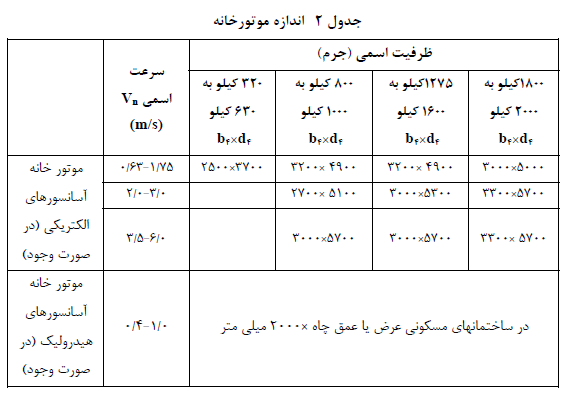

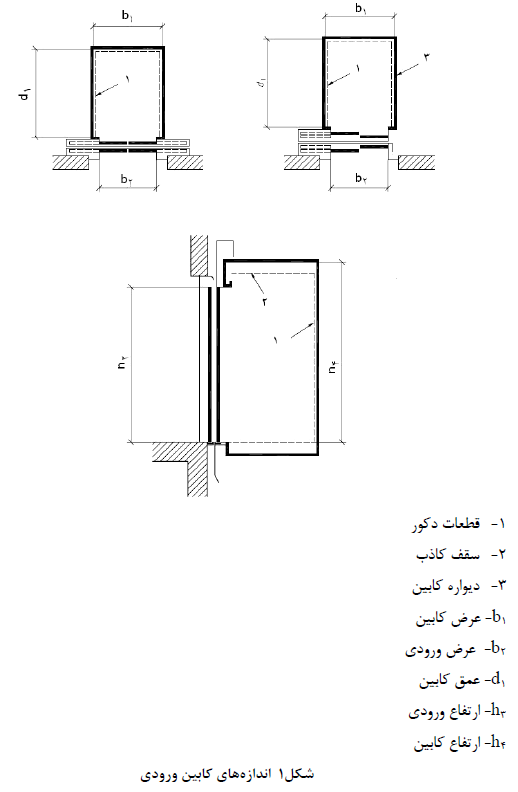

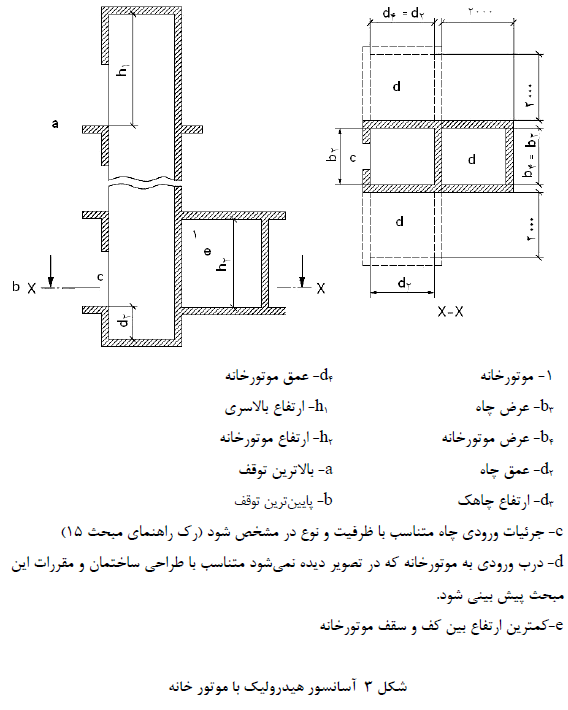

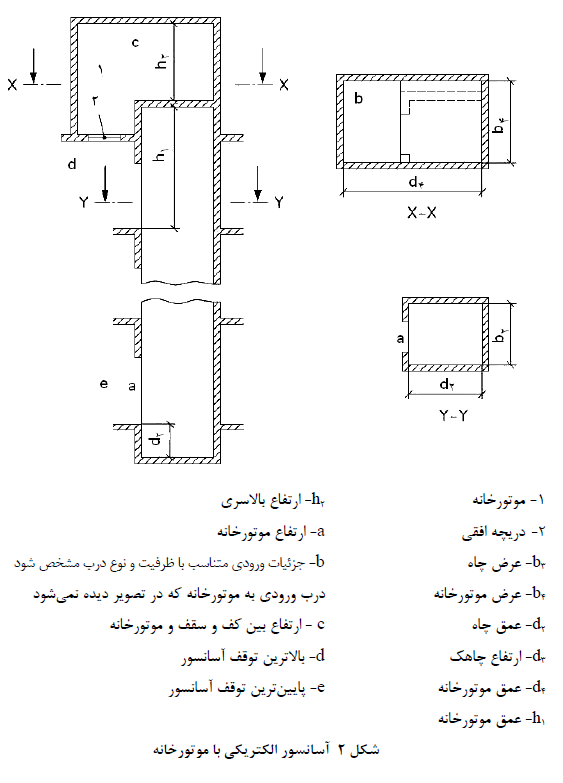

در این قسمت ابعاد پيشنهادی چاه، چاهک، موتورخانه و کابين آسانسور ذکر گردیده است. این جدول مربوط به آسانسورهای ساختمان های دسته اول تا چهارم و آسانسورهای حمل خودرو می باشد.

توضيحات: این جدول ها ابعاد برخی از آسانسورها تا سرعت 2/5 متر بر ثانيه را پيشنهاد میدهد. ابعاد مربوط به سرعت هاي بالاتر و انواع دیگر آسانسورها باید از شرکت ها و مشاورین صاحب صلاحيت اخذ گردد. سرعت 0/4 متر بر ثانيه فقط براي آسانسورهاي هيدروليک و سرعت های 1/6 و 2/5 متر بر ثانيه فقط برای آسانسورهای کششی الکتریکی به کار می رود.

آسانسورهاي 375، 300 و 450 کيلوگرم فقط برای انتقال عادی مسافرین به کار می رود. ظرفيت 600 کيلوگرم براي جابه جایی افراد با صندلی چرخدار و آسانسور 1000 کيلوگرم در ساختمان هاي مسکونی و بيمارستان ها براي حمل برانکارد با دسته هاي قابل جدا شدن کاربرد دارد.

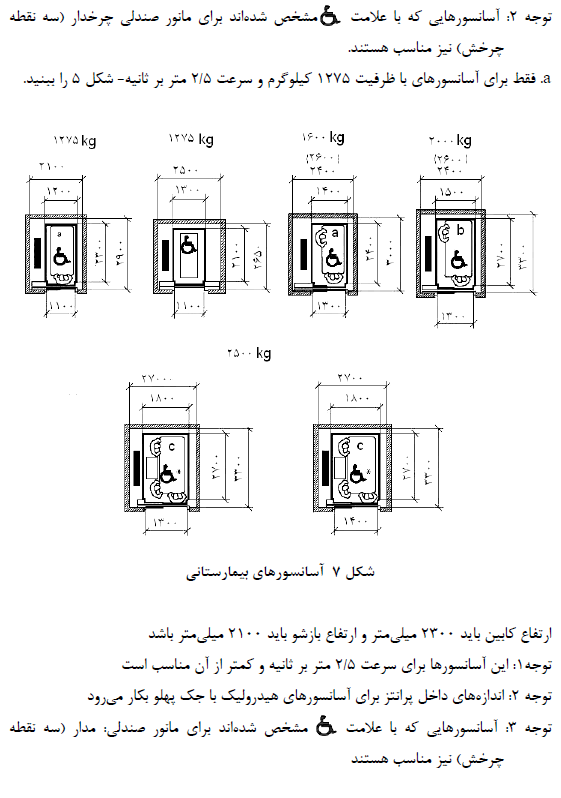

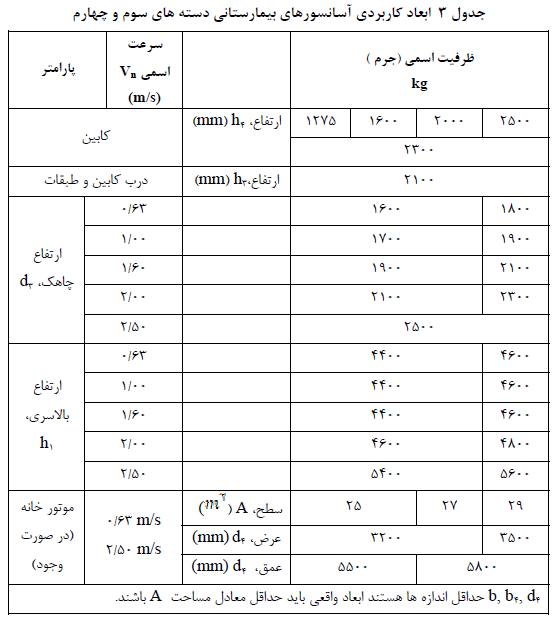

آسانسورهای 1600 و 2000 کيلوگرم براي حمل تختهاي بيمارستانی در مراکز بيمارستانی و درمانی به کار می رود و ظرفيت 2500 کيلوگرم براي حمل تخت بيمارستانی به همراه مسافرین و وسایل پزشکی کاربرد دارد.

آسانسورهای کنار هم داراي چاه مشترک

الف - عرض کل چاه مشترک برابر با مجموع عرض چاههاي هر آسانسور به علاوه ضخامت دیواره ها یا سازه های جداکننده است.

‌ب - ارتفاع چاهک برابر با ارتفاع سریعترین آسانسور موجود در چاه مشترک می باشد.

‌ج - حداقل ارتفاع کف آخرین توقف تا زیر سقف موتورخانه (بالاسری) برابر با ارتف اع بالاسري برای سریعترین آسانسور موجود در چاه مشترک می باشد.
