مبحث یازدهم مقررات ملی ساختمان : طرح و اجرای صنعتی ساختمان ها (1400) | ١١-٢-٥ الزامات كسب شاخص تكميلى صنعتى سازى

١١-٢-۶ درجه بندی صنعتی‌ سازی ساختمان در پروژە ھای غیرانبوە کوچک

١١-٢-٥ الزامات كسب شاخص تكميلى صنعتى سازى

١١-٢-٥-١ الزامات عمومى كسب شاخص تكميلى صنعتی سازی

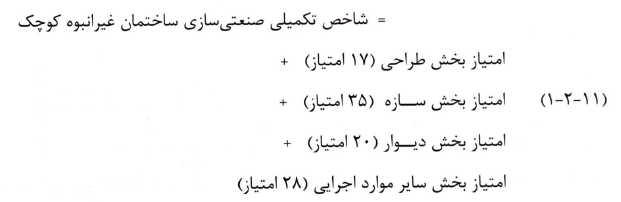

١١-٢-٥-١-١ در صورت تأمين كليه الزامات عمومى، طراحى و اجرايى ساختمان‌هاى غير انبوه كوچك، موضوع بندهاى ١١-٢-٢ تا ١١-٢-4 شاخص تكميلى صنعتى سازى از رابطه (١١-٢-١) برآورد می شود.

١١-٢-۵-١-٢ برای برآورد شاخص تکمیلی صنعتی‌سازی باید علاوه بر مدارک خواسته شده؛ روش اجرايى سازه، همراه با نقشه‌هاى نصب قطعات پيش ساخته؛ ترتيب و توالى انجام عمليات؛ جزييات مصالح بخش‌هاى سفت كارى، نازک كارى و تأسيسات؛ و روش‌هاى انتقال آب و فاضلاب ارايه شود.

١١-٢-٥-١-٣ هر يک از الزامات كسب شاخص تكميلى صنعتى سازى، اگر تنها براى بخشى از ساختمان تامین شده باشد، امتیاز تعیین شده برای آن الزام، باید به تناسب اندازه آن بخش، نسبت به كل تعلق گیرد.

١١-٢-٥-٢ الزامات بخش طراحى كسب شاخص صنعتى سازى

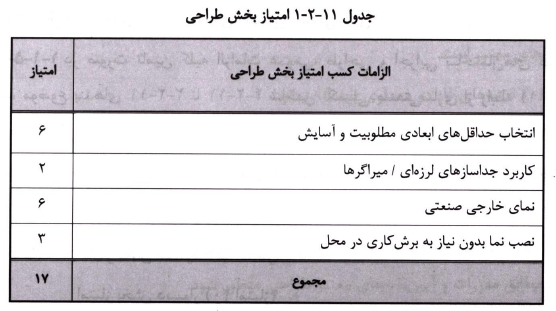

١١-٢-٥-٢-١ امتياز بخش طراحى، برحسب ملاحظات انجام شده در طراحى، بايد از جدول ١١-٢-١ محاسبه شود.

توضيح: انتخاب حداقل‌هاى ابعادى مطلوبيت وآسايش براى فضاهاى مسكونى، بايد طبق نشريه ض-566 مركز تحقيقات راه، مسكن وشهرسازى و براى ساير فضاها، طبق مقررات وآيين نامه‌هاى معتبر باشد.

توضيح: شيشه‌هاى نما بايد از مصالحى انتخاب وبه گونه اى طراحى شوند كه مشكل ايمنى ايجاد نشود.

١١-٢-۵-٣ الزامات بخش سازه كسب شاخص صنعتى سازى

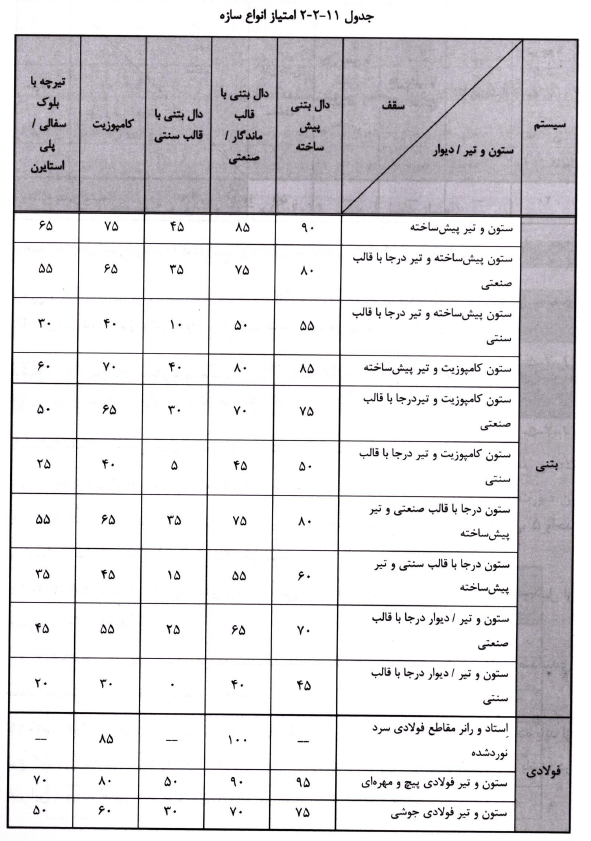

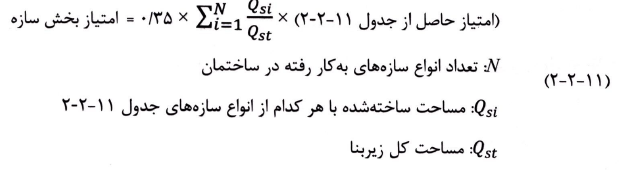

١١-٢-٥-٣-١ امتياز بخش سازه بر حسب نوع سازه، روش اجرايى ومساحت آن بايد از رابطه (١١-٢-٢) محاسبه شود.

توضیح: سقف ھای پیش دال و عرشه فولادى در گروه "دال بتنى با قالب ماندگار" قرار می گيرند.

توضيح: ديوار سازه اى بتن‌آرمه با قالب عايق ماندگار (ICF) وسيستم نيمه پيش ساخته با صفحات بتن پاششى سه بعدى (3D پانل) در گروه "ستون و تير / ديوار درجا با قالب صنعتى" قرار مى گيرند.

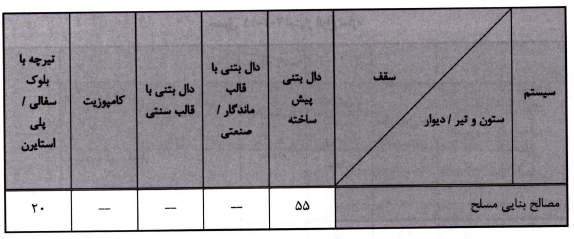

توضيح: امتياز مندرج براى مصالح بنايى مسلح، مشروط به رعايت ضوابط مبحث هشتم مقررات ملى ساختمان است. در غير اين صورت، امتياز صفر براى أن، منظور مى‌شود.

١١-٢-۵-٣-٢ سازەهای چوبی تمام پیش‌ساخته، ١٠٠ امتیاز دارد.

١١-٢-۵-٣-٣ سازەهای چوبی با قطعات پیش‌ساخته، ٩٠ امتياز دارد.

١١-٢-۵-٣-۴ با خم ماشینی آرماتور در اجزای بتنى درجا، آجرى و بلوک سيمانى مسلح، ٥ واحد به امتیاز حاصل از جدول ١١-٢-٢ اضافه می شود.

١١-٢-۵-٣-۵ با استفاده از روش های پیش تنیدگی در سقف های بتنى، ١٠ واحد به امتياز حاصل از جدول ١١-٢-٢ اضافه می شود.

١١-٢-٥-٣-۶ روش قاب سبک فولادى با سقف‌هاى سبك غيربتنى، مشروط بر رعايت صدابندى مطابق مبحث هجدهم مقررات ملى ساختمان، ١٠٠ امتياز دارد.

١١-٢-۵-٣-٧ در صورت استفاده از بلوک پلی استایرنی در سقف‌های تیرچه بلوک، این ماده بايد از نوع كندسوز مطابق استاندارد ASTM و با تاييد مركز تحقيقات راه، مسكن و شهرسازى باشد؛ در غیر این صورت، امتیاز صفر برای آن، منظور می شود.

١١-٢-۵-٣-٨ به منظور تعیین امتیاز سایر شیوه‌های ساخت سازه که در این قسمت بررسی نشدەاند، بايد از مركز تحقيقات راه، مسكن و شهرسازى استعلام شود.

١١-٢-۴-۵ الزامات بخش دیوار کسب شاخص صنعتی سازی

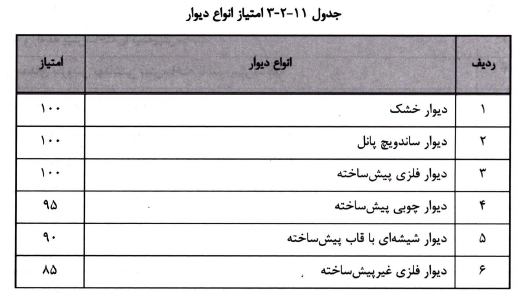

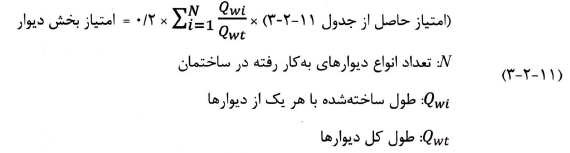

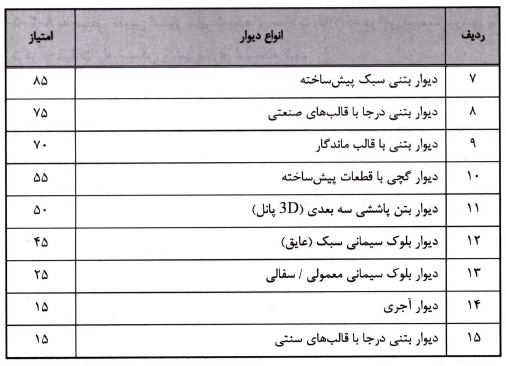

١١-٢-۴-۵-١ امتیاز بخش دیوار، اعم از سازەای و غیرسازه ای، بر حسب نوع ديوار و طول آن بايد از رابطه (١١-٢-٣) محاسبه شود.

١١-٢-٥-4-٢ با خم ماشينى آرماتور در ديوارهاى بتنى درجا آجرى و بلوك سيمانى مسلح، ٣ واحد به امتیاز دیوار مورد نظر در جدول ١١-٢-٣ اضافه می شود.

١١-٢-٥-4-٣ در صورت استفاده از هسته پلى استايرنى در ساندويچ پنل‌ها، اين ماده بايد از نوع كندسوز مطابق استاندارد ASTM و با تايید مركز تحقيقات راه، مسكن و شهرسازى باشد؛ در غير اين صورت، امتياز صفر براى آن، منظور مى‌شود.
