مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۶-۲- الزامات محل نصب آنتن

معمولا آنتنی که در بالای یک ساختمان مرتفع قرار گرفته قویترین سیگنال را دریافت میکند اما در برخی از موارد در طبقات پایین تر به سبب وجود ساختمان که عملکردی مانند یک محافظ بین آنتن و سیگنال های مزاحم دارد، سیگنالی با میزان نویز کمتر دریافت می شود.

هم چنین با انتخاب دقیق محل آنتن و با استفاده صحیح از ویژگیه ای جهتی آن می توان فرکانسه ای با محتوای تکراری یا ضعیف که از فرستنده هایی با قدرت سیگنال پایین تر ارسال می شود را تا حدودی حذف کرد.

به منظور به حداقل رساندن تجمع و انباشتگی بارهای الکتریکی استاتیک و ولتاژهای ناشی از اتمسفر که باعث ایجاد صدمه، خطر و تداخل، می شود دکل های فلزی ساختارهای نگه دارنده و پایه های آنتن های رادیویی و تلویزیونی و سایر تجهیزات مربوطه باید به زمین اتصال یابد.

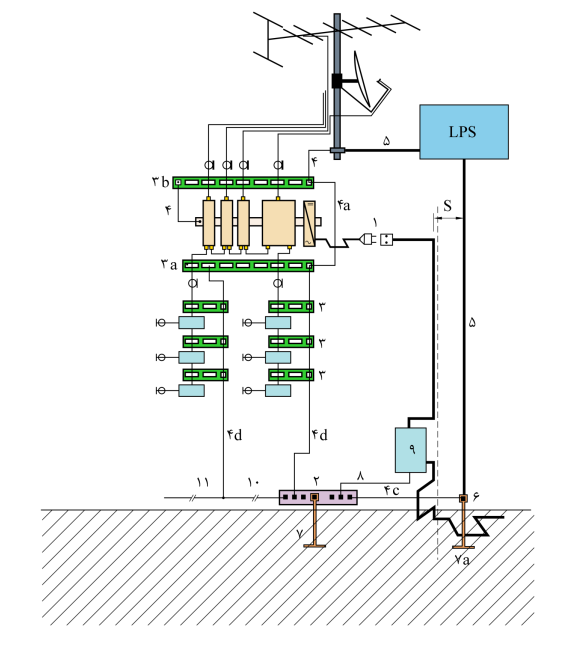

تصویر (۲-۲۶) نحوه هم پتانسیل کردن سیستم آنتن مرکزی با سایر اجزای فلزی ساختمان را نشان می دهد.

شکل 2-26 هم بندی سیستم آنتن مرکزی با سایر اجزای فلزی ساختمان

۱) تغذیه اصلی

۲) شینه اصلی اتصال زمین

۳) 3b,3a -  شینه های هم بندی هم پتانسیل کننده

۴) 4a - هادی های هم بندی حفاظتی (به طور مثال هادی مدور مسی بزرگتر از 16mm² بر اساس فصل ۱۵ جلد اول همین نشریه)

    4c - هادی هم بندی زمین (به طور مثال هادی مسی بزرگ تر از 16mm²)

    4d - هادی های دشارژ اضافی (به طور مثال هادی مدور مسی بزرگتر از 16mm² بر اساس فصل ۱۵ جلد اول همین نشریه)

۵) هادی اتصال زمین خارجی در سیستم حفاظت صاعقه ساختمان (هادی مسی بزرگتر از 50mm²)(ر.ک. فصل ۱۵ جلد اول همین نشریه)

۶) ترمینال اتصال زمین

7) الکترود زمین فونداسیون

7a - الکترود زمین سیستم حفاظت صاعقه

8) هادی حفاظتی (PE)

۹) تابلو توزیع اصلی به همراه وسیله حفاظتی سرج (SPD)

۱۰) هادی اتصال زمین داخل ساختمان با هادی تسمه ای بطور مثال هادی هم بندی حفاظتی رینگ (ر.ک. جلد ۱، فصل ۱۵)

۱۱) به طور مثال ترمینال، ترمینال اتصال زمین ثابت با سایر تجهیزات هم بندی هم پتانسیل کننده قابل اعتماد

s) فاصله (ر.ک. استاندارد 3-62305 IEC)

۱-۶-۲- محل نصب

آنتن باید در بهترین موقعیت ممکن برای دریافت سیگنال قرار گرفته و تا حد امکان از سایر هادی ها مانند ساختارهای فلزی، دودکش ها و سایر آنتن ها فاصله کافی داشته باشد، همچنین بهتر است به سبب جلوگیری از تداخلات الکترو مغناطیسی، آنتن تا حد امکان دور از خطوط و کابل های قدرت نصب شود.

۲-۶-۲- استحکام مکانیکی

آنتن و دکل باید به گونه ای طراحی و انتخاب شود که بتواند بدون شکستگی یا تخریب، حداکثر نیروی وزش باد را مطابق با مشخصات ارایه شده تحمل کند.

۱-۲-۶-۲- گشتاور خمش

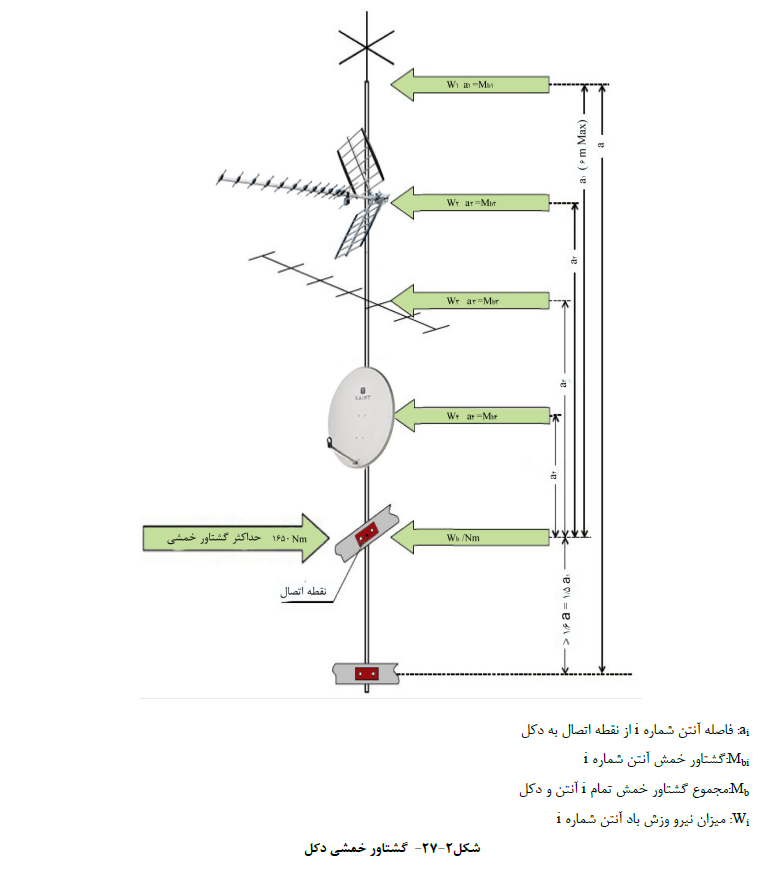

برای دکل آنتن تا طول آزاد حداکثر ۶ متر همانند شکل (۲-۲۷) گشتاور خمش در نقطه اتصال نباید از ۱۶۵۰ نیوتن متر بیش تر باشد. میزان نیروی وزش باد دکل نیز باید در این عدد لحاظ شود. قسمت ثابت دکل باید حداقل طولی به میزان یک ششم کل طول دکل را دارا باشد.

یادآوری - هرگاه طول دکل بیشتر از ۶ متر باشد یا گشتاور خمش دکل بیش از مقدار مشخص شده پیش بینی شود و/یا روش دیگری برای نصب دکل استفاده شده باشد، باید یک شخص واجد شرایط که می تواند ایمنی دکل و یا ساختمان را تضمین کند به کار گرفته شود. قوانین و ضوابط محلی نیز می تواند مشخص کننده شرایط استحکام محل نصب دکل باشد.

۲-۲-۶-۲- مقادیر فشار وزش باد

در نبود قوانین و ضوابط محلی مشخص برای نصب و بارگذاری دکل مقادیر زیر قابل استفاده است.

    • اگر ارتفاع نصب سیستم آنتن حداکثر تا ۲۰ متر بالاتر از سطح زمین باشد، مقدار عددی p (فشار وزش باد) باید ۸۰۰ نیوتن بر متر مربع در نظر گرفته شود (سرعت وزش باد ۳۶ متر در ثانیه یا حدودا ۱۳۰ کیلومتر در ساعت) .

    • اگر ارتفاع نصب سیستم آنتن از سطح زمین بیش از ۲۰ متر باشد، مقدار عددی p (فشار وزش باد) باید ۱۱۰۰ نیوتن بر متر مربع در نظر گرفته شود (سرعت وزش باد ۴۲ متر در ثانیه یا حدودا ۱۵۰ کیلومتر در ساعت)

نیروی وزش باد بر انتن مطابق با رابطه زیر محاسبه می شود.

(2-2)        W = c p A

W : نیرو وزش باد است بر حسب نیوتن

c : ضریب بار

p : فشار باد بر حسب پاسکال (نیوتن بر متر مربع)

A : مساحت تجهیز متصل به دکل بر حسب متر مربع

یادآوری 1- مقدار عددی ضریب بار (c) ۱/۲ در نظر گرفته می شود.

یادآوری 2- بار ناشی از برف و یخ در نظر گرفته نمی شود.

یادآوری 3- شرایط آب و هوایی نامطلوب و قوانین و ضوابط محلی ممکن است منجر به در نظر گرفتن فشار وزش باد بیشتر یا کمتری شود، برای مثال :

    • برای سرعت باد برابر با ۴۵ متر در ثانیه (۱۶۰ کیلومتر در ساعت) فشار باد باید ۱۲۵۰ نیوتن بر متر مربع باشد.

    • برای سرعت باد برابر با ۵۶ متر در ثانیه (۲۰۰ کیلومتر در ساعت) فشار باد باید ۱۹۰۰ نیوتن بر متر مربع باشد.

گشتاور خمشی دکل در نقطه اتصال مطابق با رابطه زیر محاسبه می شود :

(2-3)             …+ Mb = W1a1 + W2a2

که در آن Mb گشتاور خمشی دکل بر حسب نیوتن متر

W2,W1 نیرو وزشی باد بر حسب نیوتن

a2,a1 طول دکل از آنتن تا نقطه اتصال بر حسب متر

۳-۲-۶-۲- ساختار دکل

اگر دکل از فولاد ساخته شده باشد، فولاد به کار رفته در آن باید دارای حد کشش تضمین شده باشد و حداکثر بارگذاری روی آن نباید از ۹۰% حد کشش دکل بیشتر باشد به نحوی که اضافه بار روی دکل منجر به شکستگی آن نشده بلکه نهایتا باعث خم شدن آن شود.

یادآوری - حداقل ضخامت دیواره دکل در قسمت اتصال بست، باید ۲ میلی متر باشد.

۴-۲-۶-۲- داده های ملزم به انتشار

تولید کننده آنتن، ملزم به ارایه داده های زیر، برای فشار باد ۸۰۰ نیوتن بر متر مربع است :

الف) مقدار عددی نیروی وزش باد آنتن

ب) حداکثر گشتاور خمشی دکل در نقطه اتصال

یادآوری - جهت تبدیل فشار باد ۸۰۰ نیوتن بر متر مربع به ۱۱۰۰ نیوتن بر متر مربع از ضریب عددی ۱٫۳۱ استفاده می شود.
