نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 1- جزئيات و اتصالات پله در كاربری صنعتی

نقشه های جزئيات چند نمونه از پلكان های ويژه كاربری صنعتي به پيوست ارائه شده است، كه در همگی آن ها توجه خاص به كف پله، ايمنی پله و سادگی اجرا شده است. پلكان های فلزی بويژه در داخل سالن های توليد به جهت سرعت عبور، احتمال آلوده شدن به مواد شيميايی و چرب، نياز به شستشو و نظافت مرتب و مستمر و عدم تمركز ذهنی عابرين در هنگام عبور، طراحی و انتخاب مصالح كف پله ها و نرده حفاظ پلكان را بسيار حساس و پر اهميت می كند. نرده پلكان بسيار ساده در حد دستگيره ريلی و ازاره از پروفيل فولادی يا ورق پيش بينی شده است. پلكان های فلزی در كاربری صنعتی به ويژه در داخل سالن های توليد بايد دارای جزئيات ساده و قابل رويت باشد به گونه ای كه به راحتی نصب و بدون مشكل و سريع جمع آوری شود.

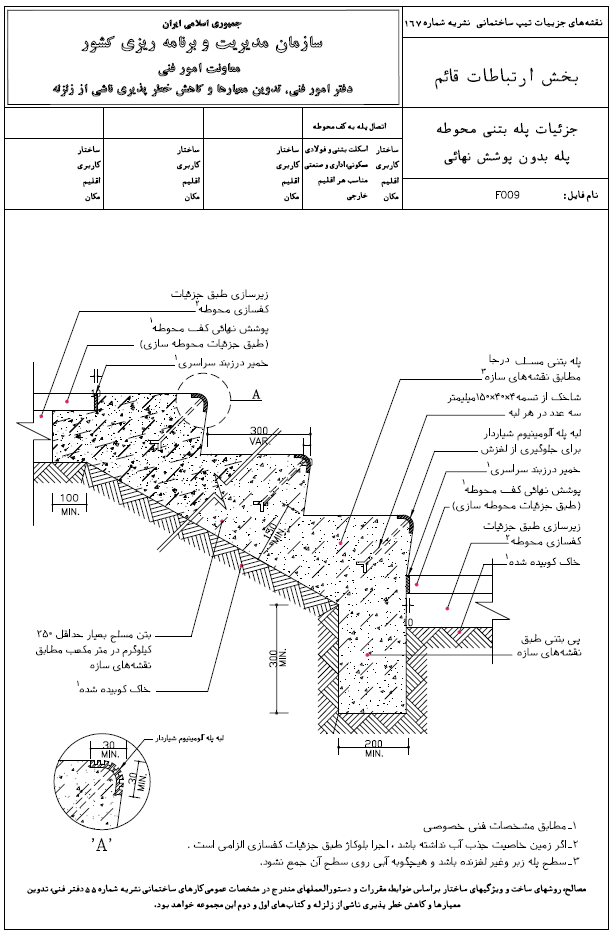

نمونه ديگری از پلكان ها كه با مصالح بنايی اجرا می شوند، اغلب در محوطه های خارج به عنوان دسترسی های عادی در مجموعه صنعتی ديده می شوند كه چند نمونه از آن ها نيز در نقشه های جزئيات آمده است.
نقشه های اين بخش شامل:

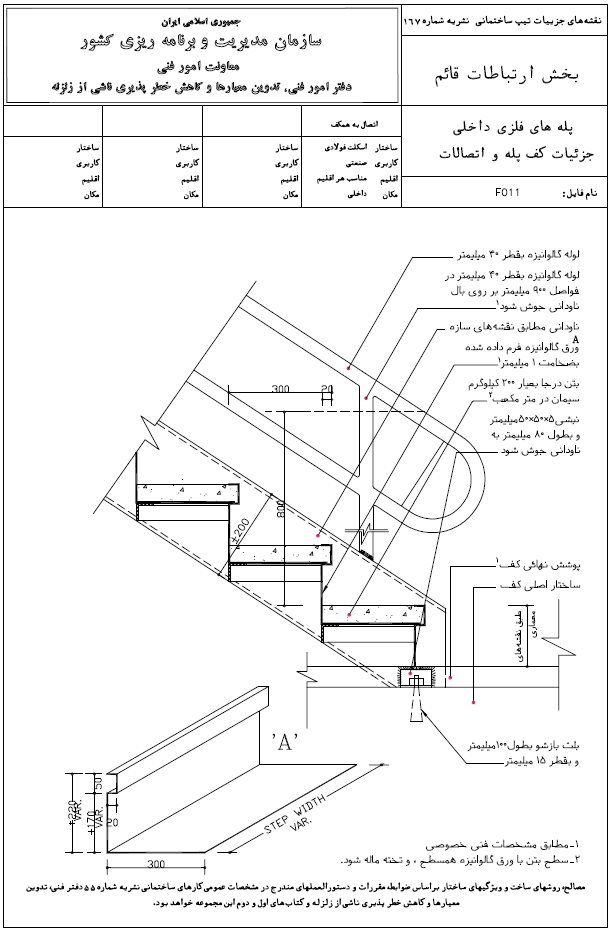

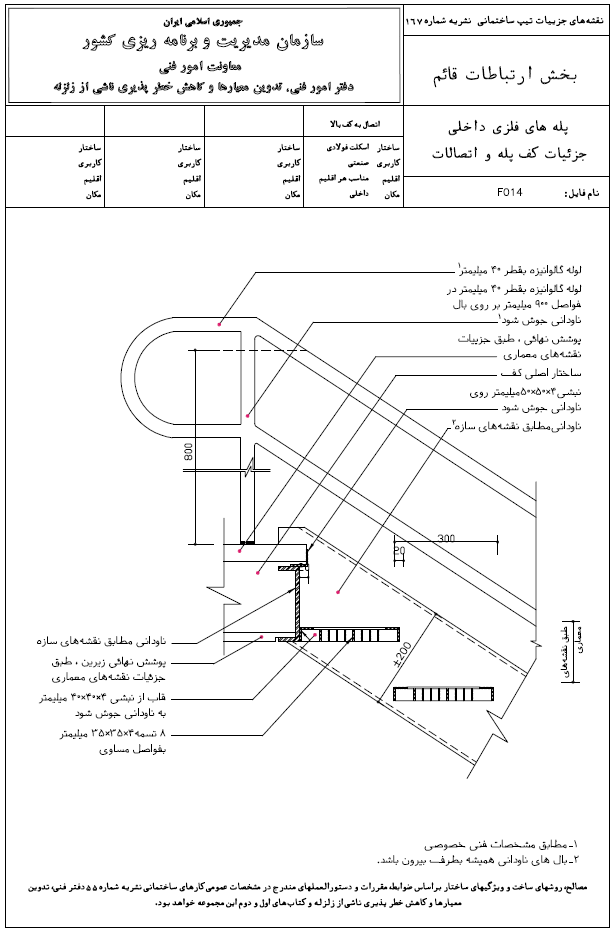

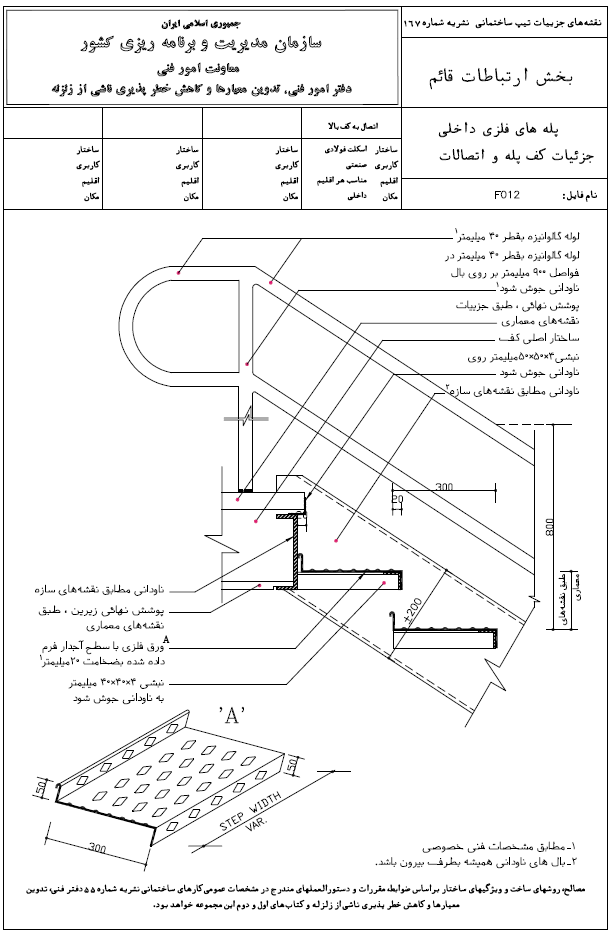

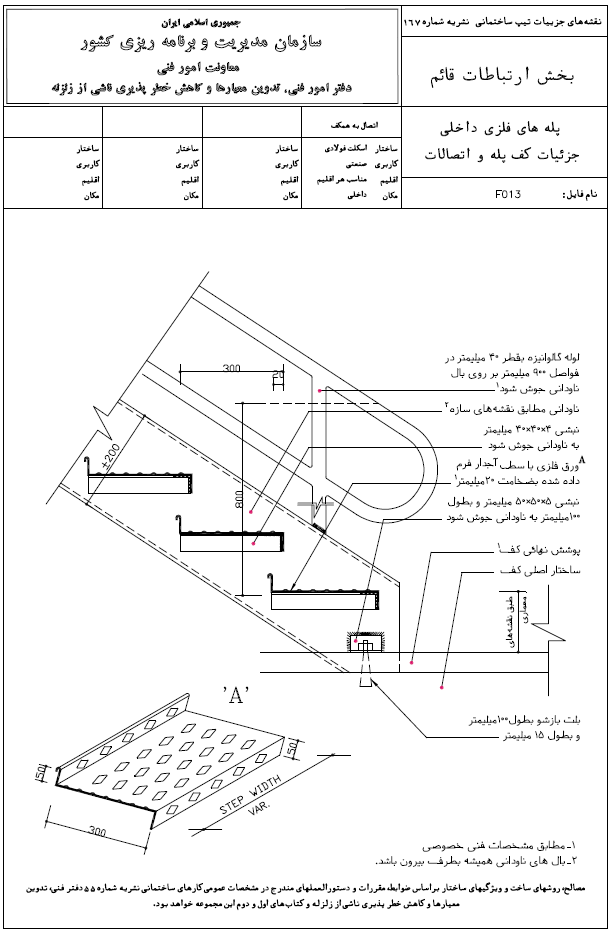

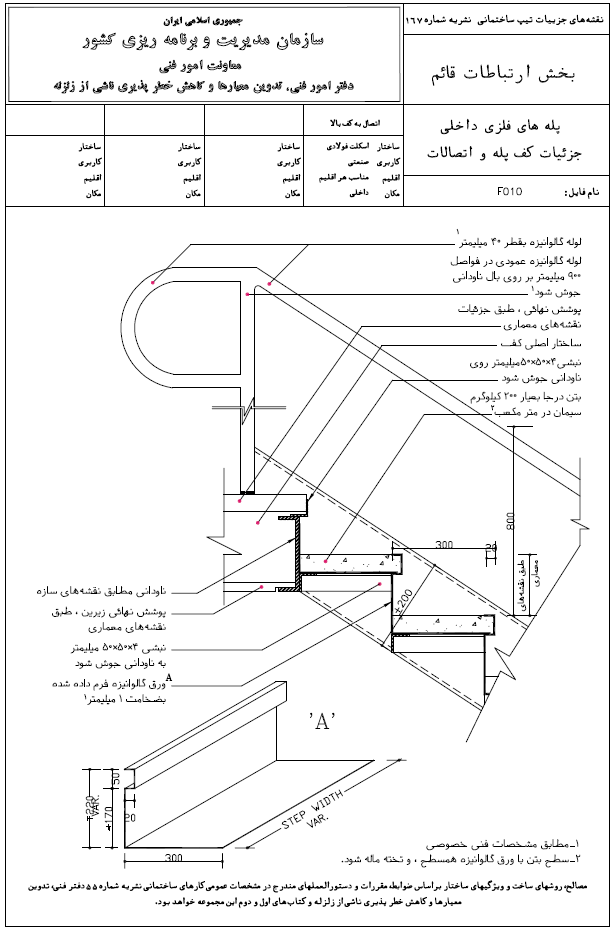

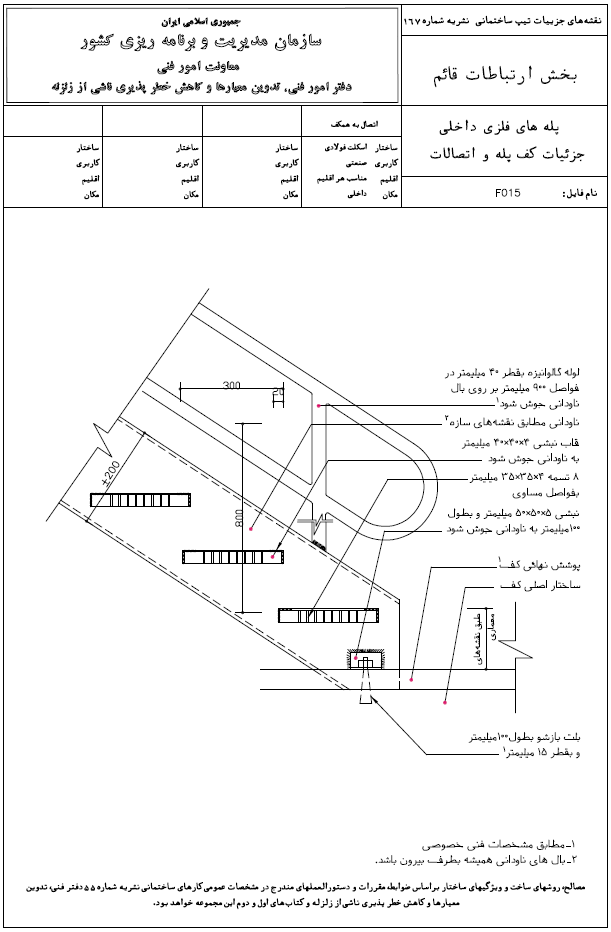

• نقشه های جزئيات پله های فلزی و اتصالات مربوطه

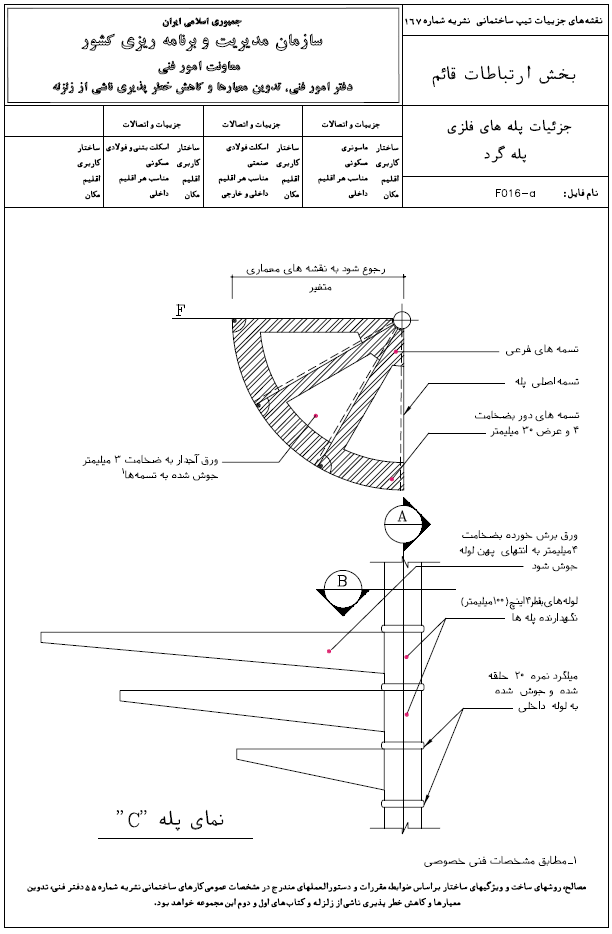

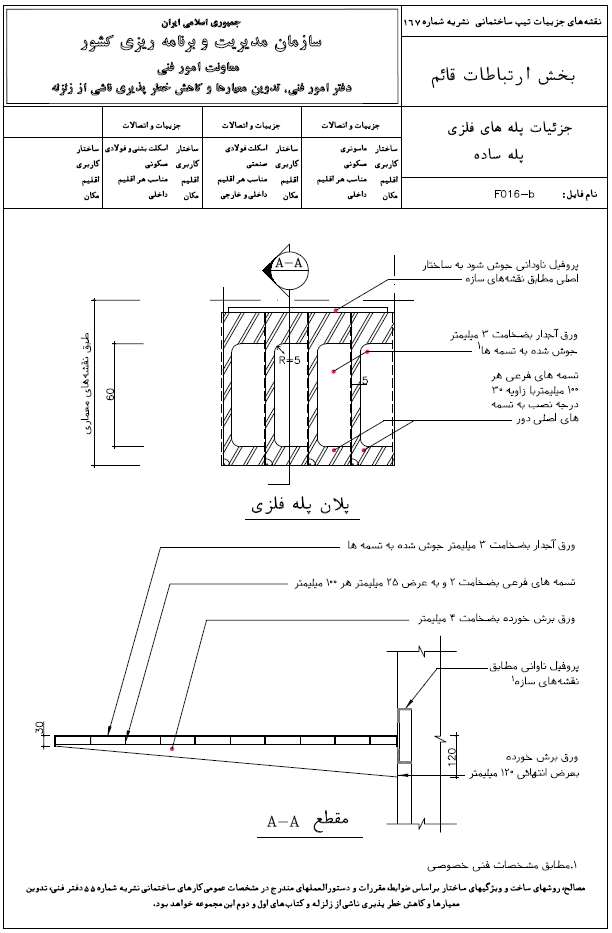

• نقشه های جزئيات پله های گرد و ساده ديواری

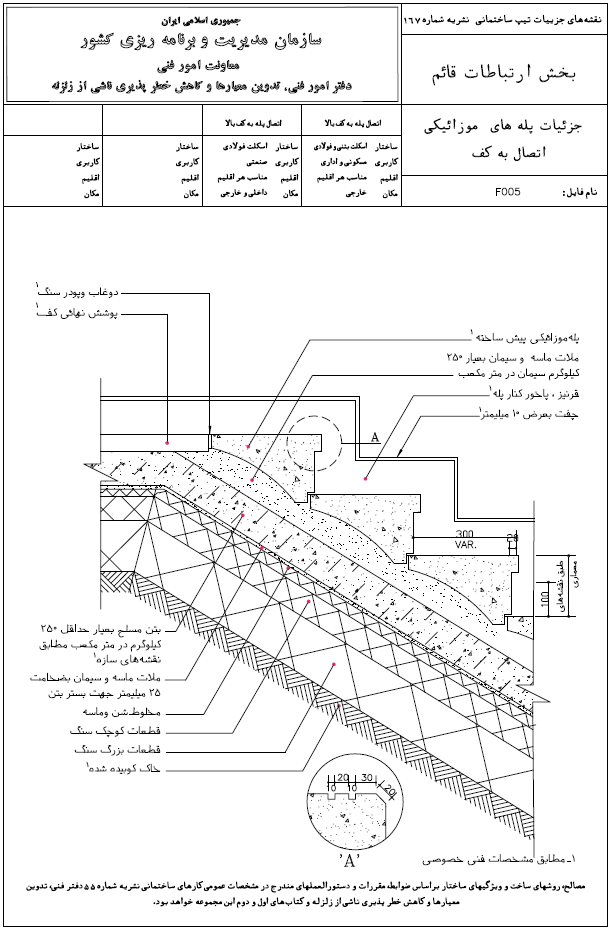

• نقشه های جزئيات پله های موزاييكی

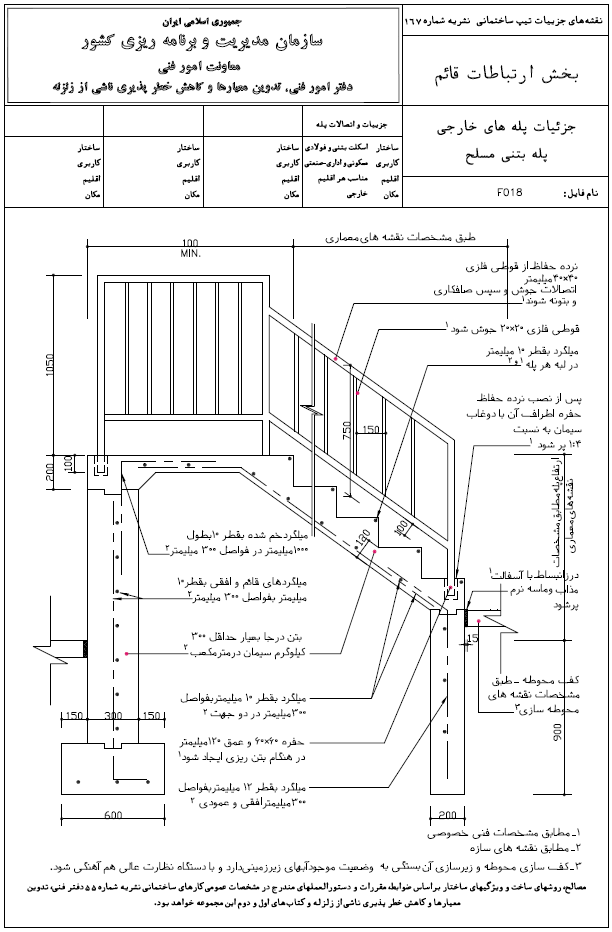

• نقشه های جزئيات پله های بتن مسلح
