نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 3- نقشه جزئيات و اتصالات چاه آسانسور و نردبام

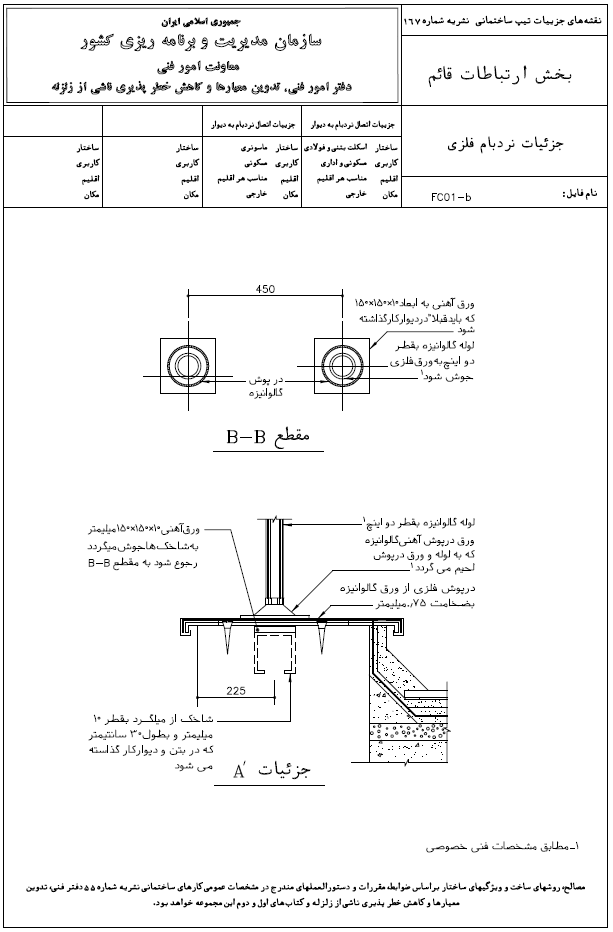

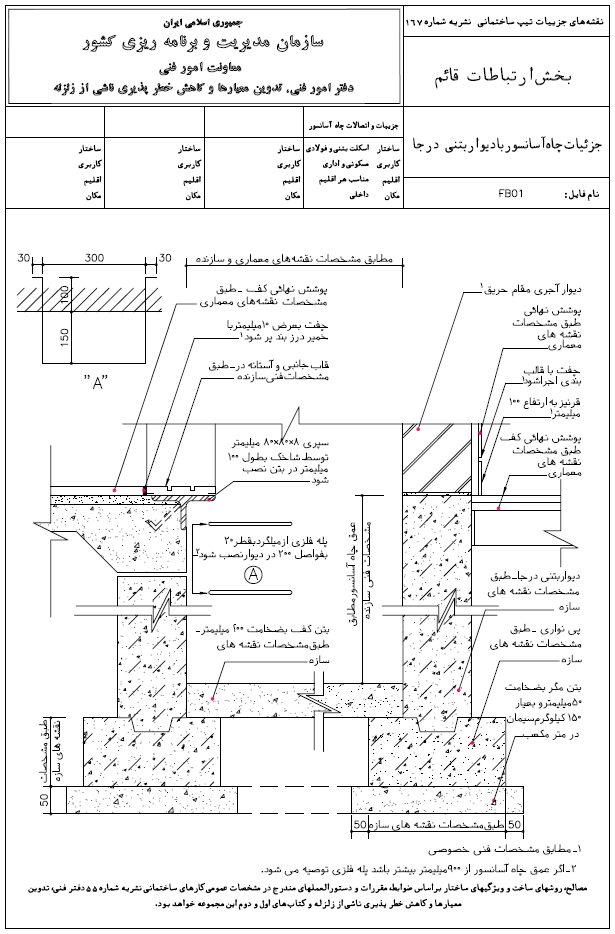

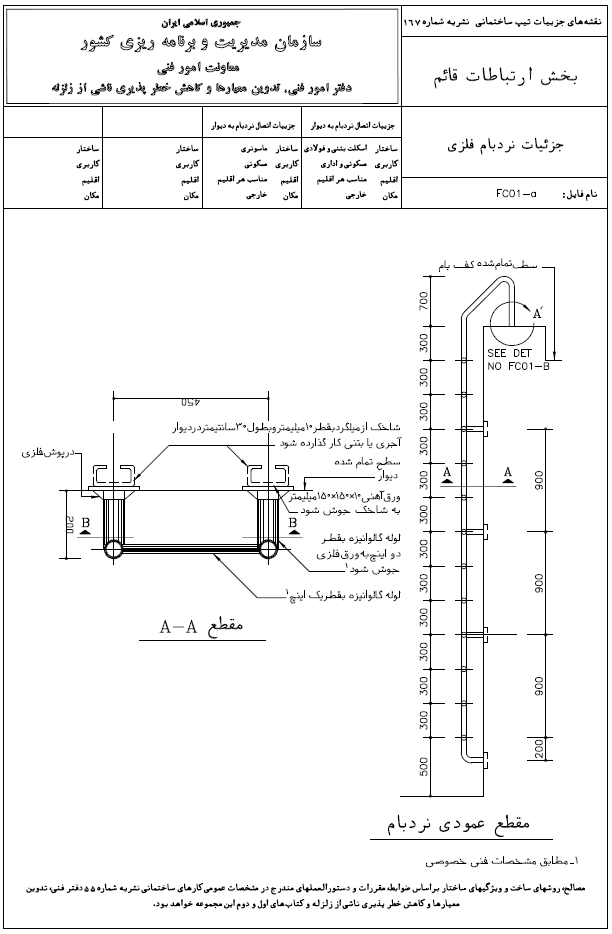

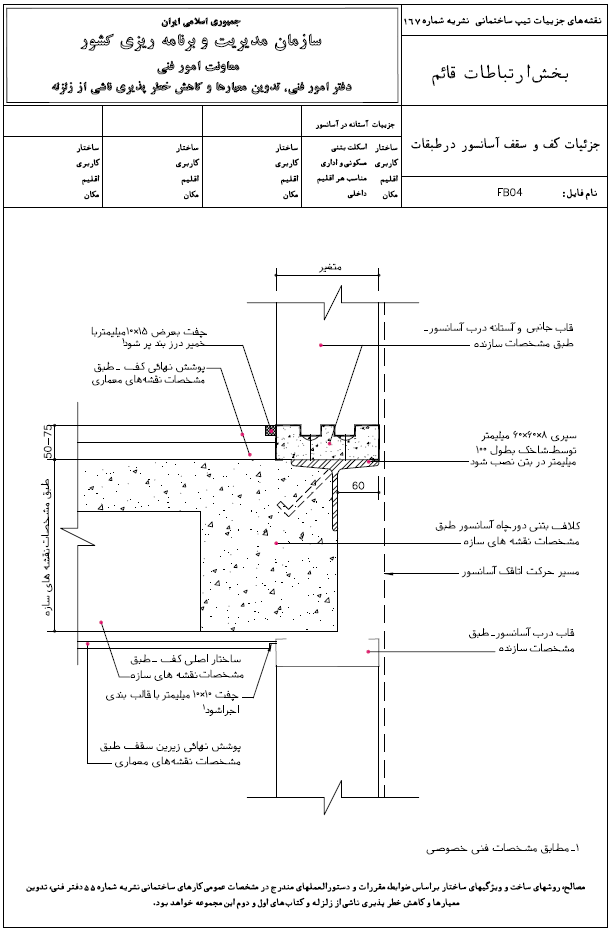

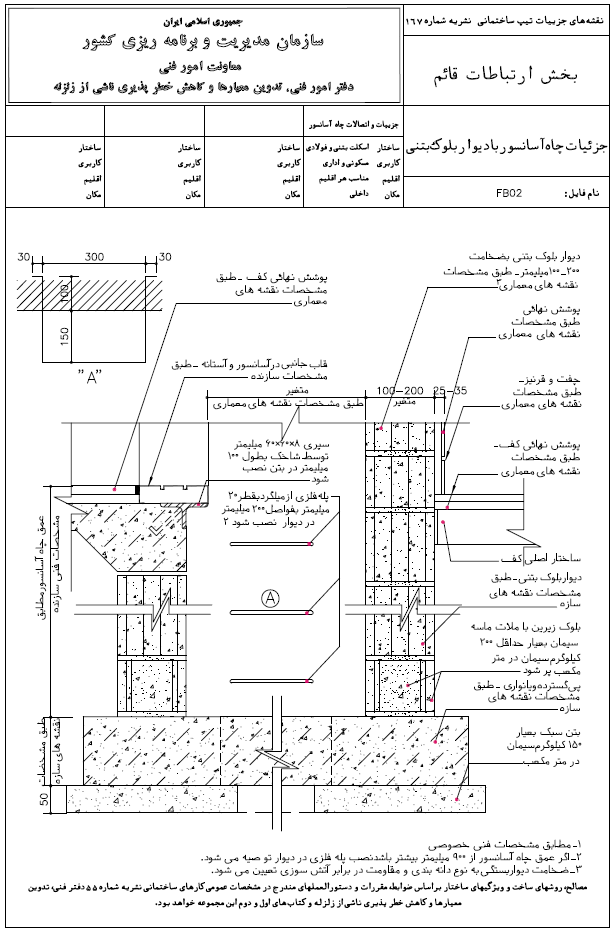

ديوارهای چاه آسانسور از بتن درجا به صورت يكپارچه يا از مصالح بلوكی به عنوان ديوارهای پركننده سازه چاه چيده مي شود. نقشه های جزئيات پيوست، اين ديوارها را همراه با پی ها و نحوه اتصال به كف ها و زمين نشان می دهند. كف چاه در هر حال از يک لايه بتن و قابل دسترس به وسيله پلكان نردبامی كه به ديوار چاه نصب شده، می باشد. پلكان های نردبامی در بناها موارد استفاده مختلف دارند كه جزئيات آن به صورت مستقل در نقشه ها آمده است. استحكام و ايمنی نردبام از اجرای دقيق جزئيات خود نردبام و اتصال های مطمئن آن با ديوار و بام حاصل می شود.
