نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 4- جزئيات نصب تجهيزات مكانيكی و اتصالات

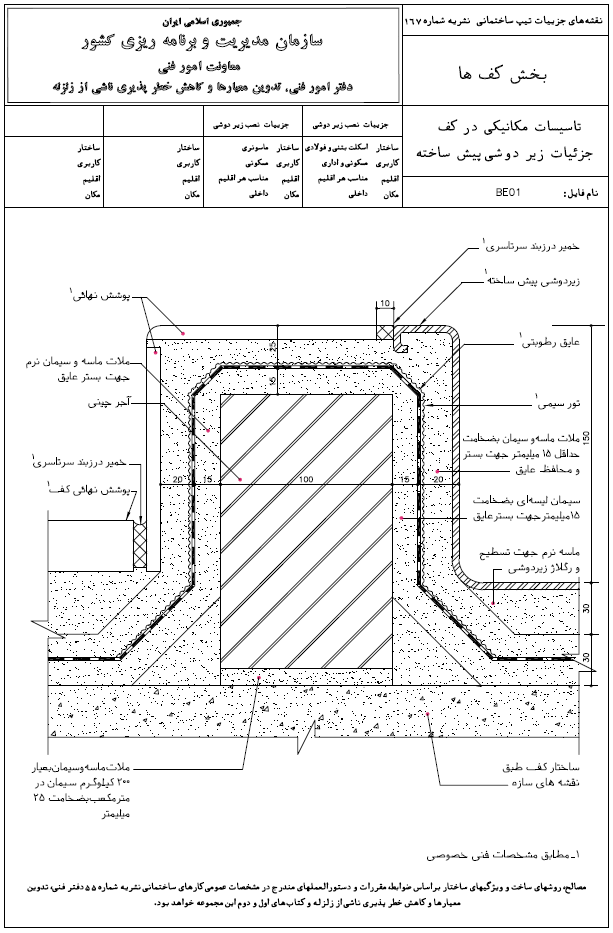

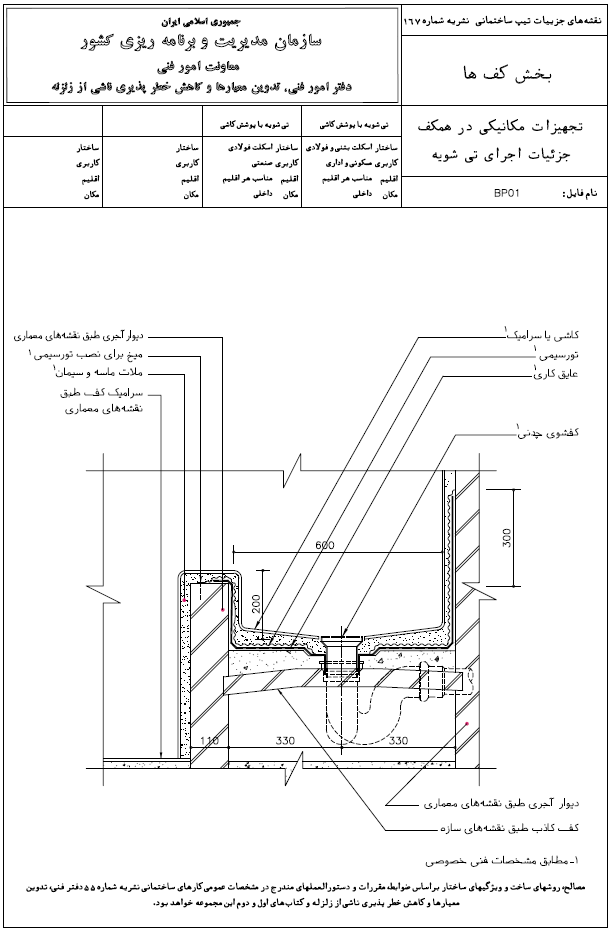

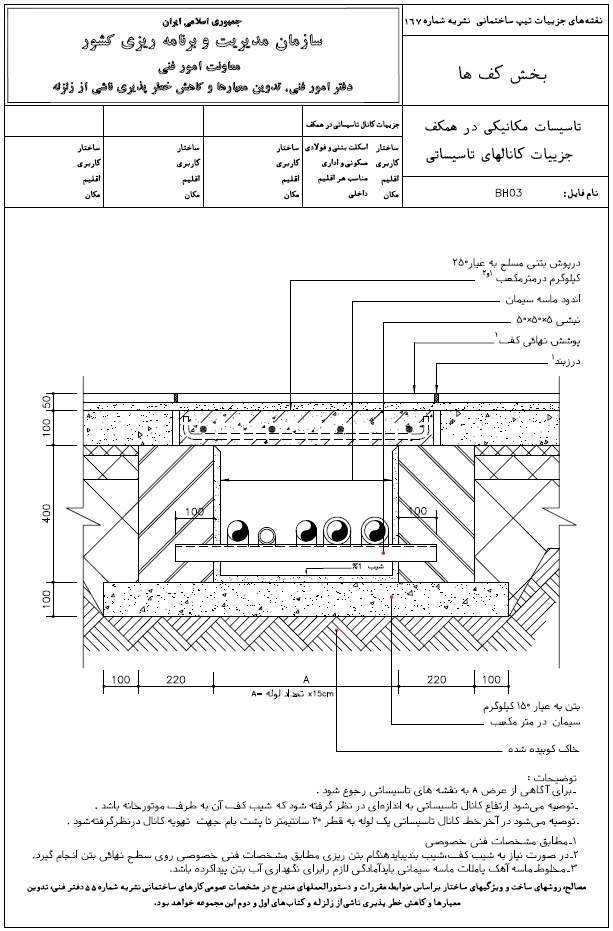

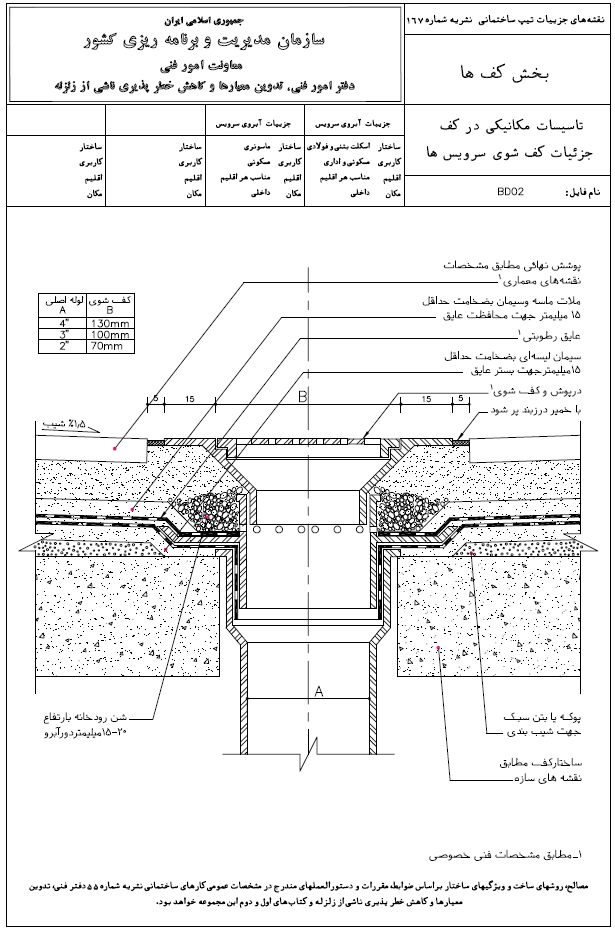

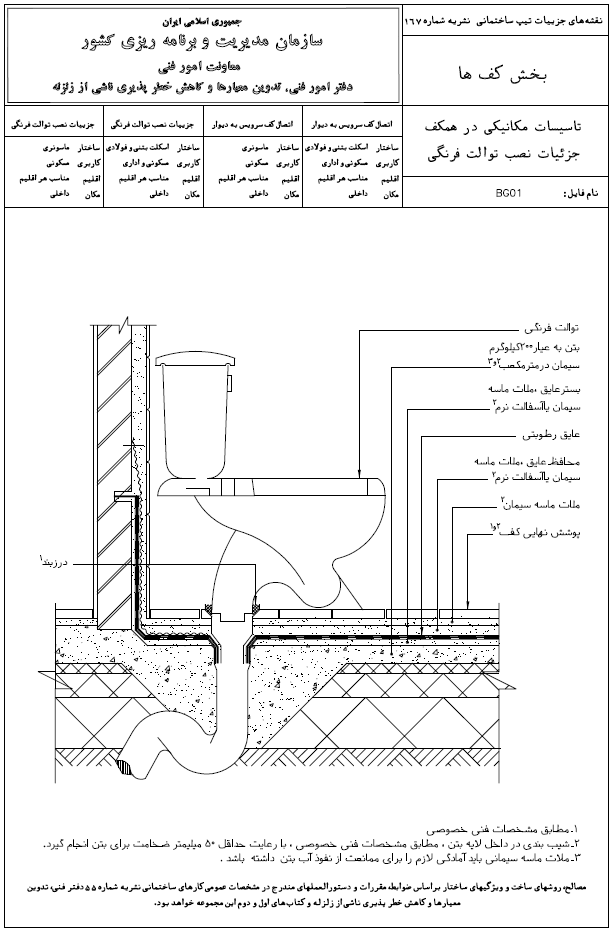

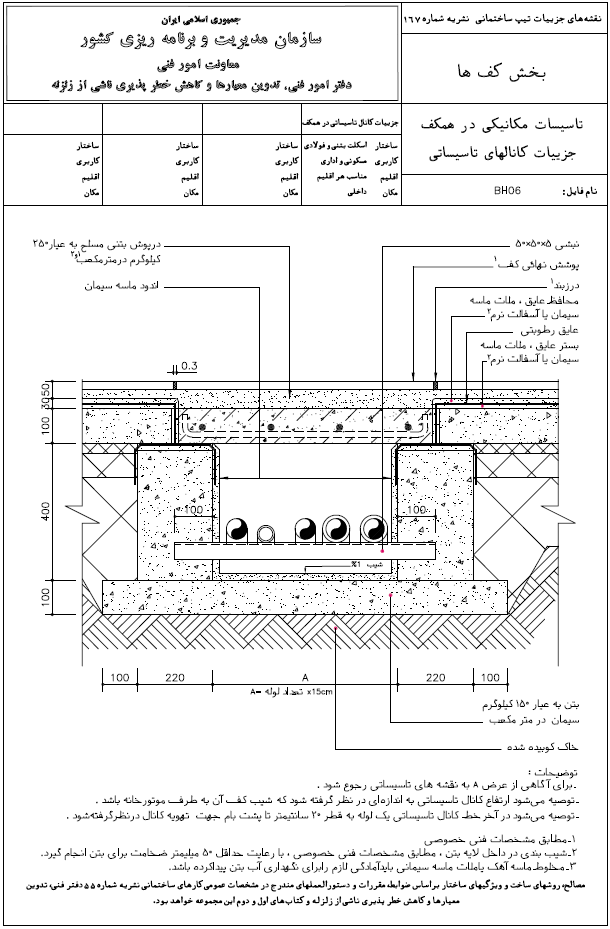

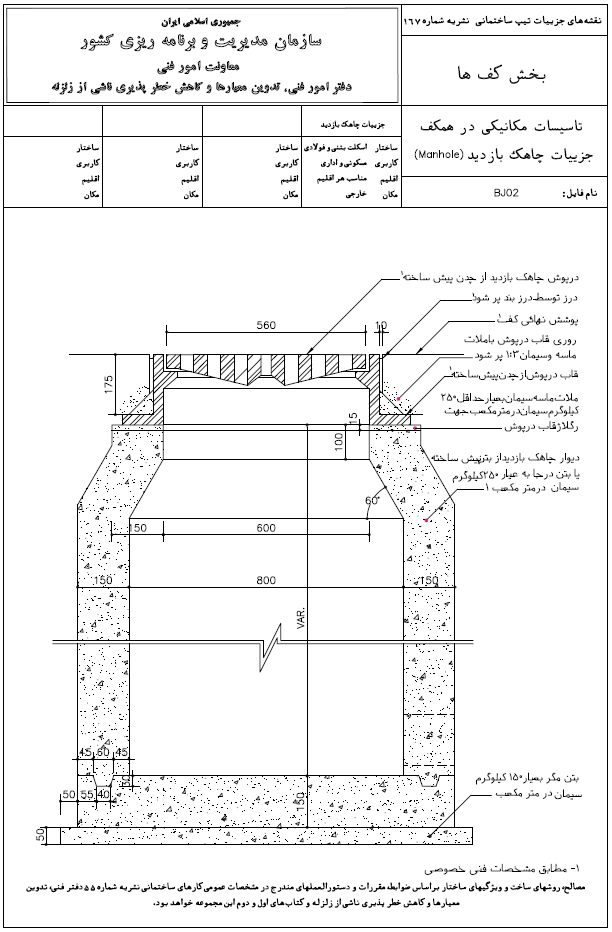

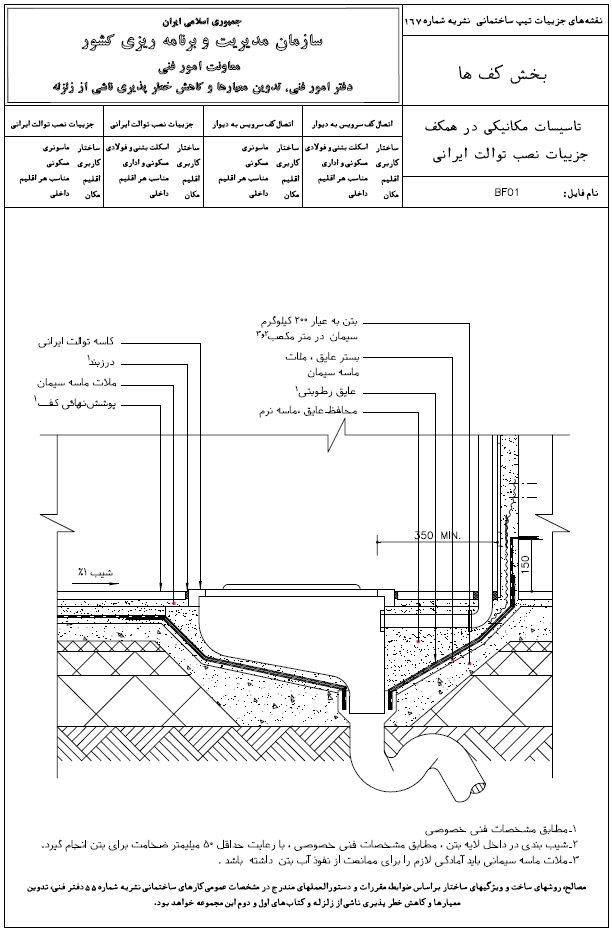

در اين بخش نقشه های جزئيات تأسيسات مكانيكی شامل لوله گذاری در كف، چاهک های بازديد، نصب تجهيزات بهداشتی، كفشوی سرويس ها و نقشه های اتصالات در فضای سرويس های بهداشتی ارائه شده است.
