نقشه های جزئیات تیپ برای ساختمان های مسکونی و اداری با سازه فولادی یا بتنی : نشریه شماره 167 جلد 2 | 7- نقشه های جزئيات نصب تجهيزات تأسيسات مكانيكی

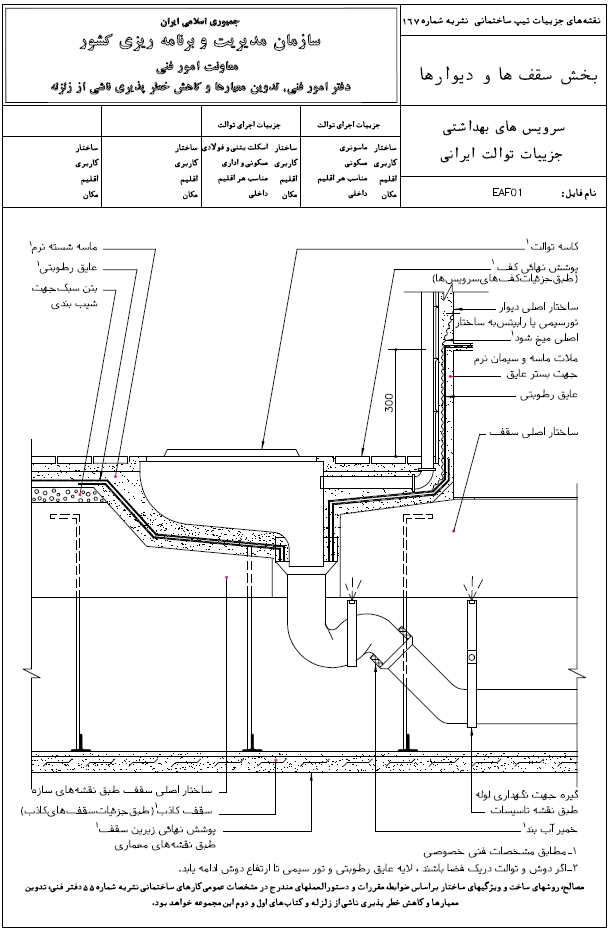

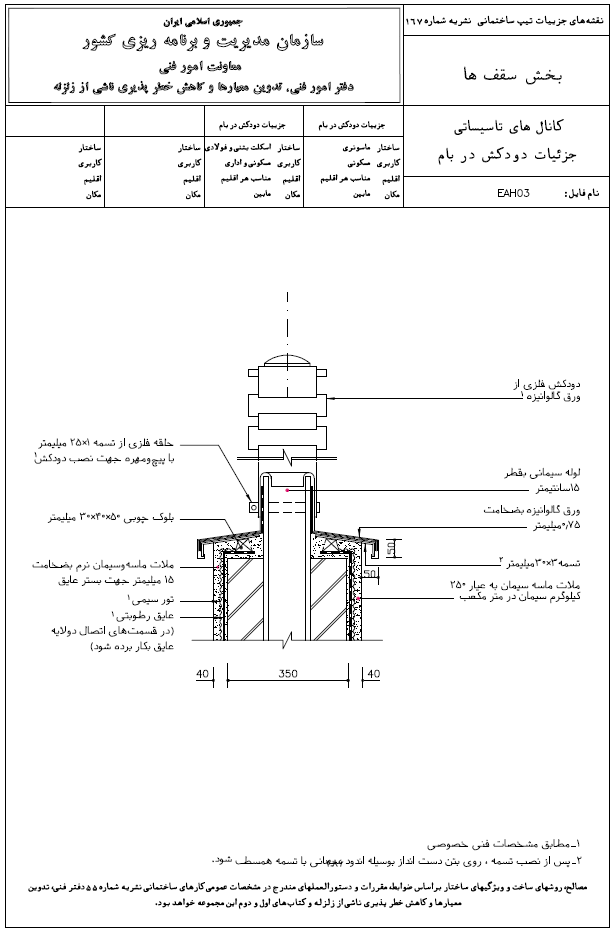

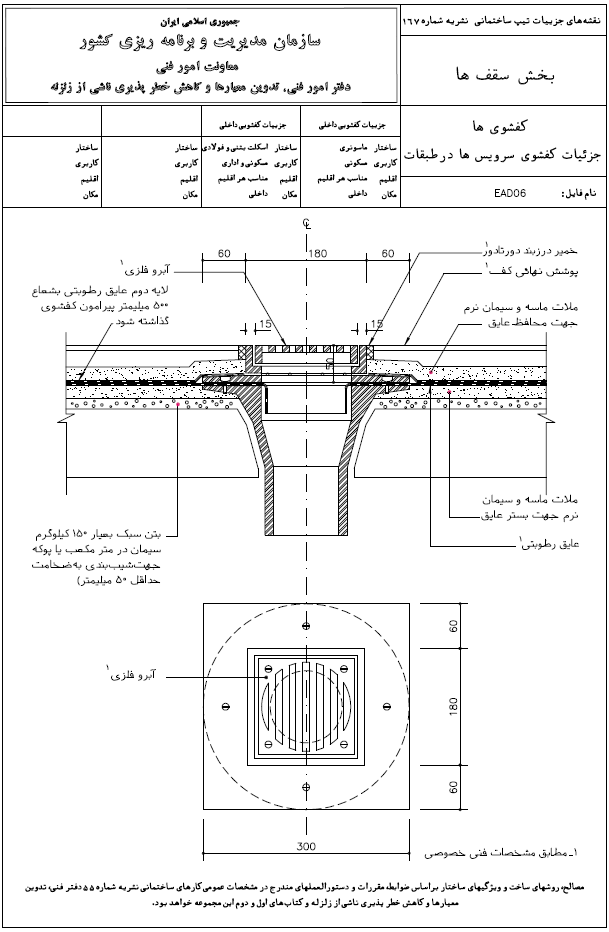

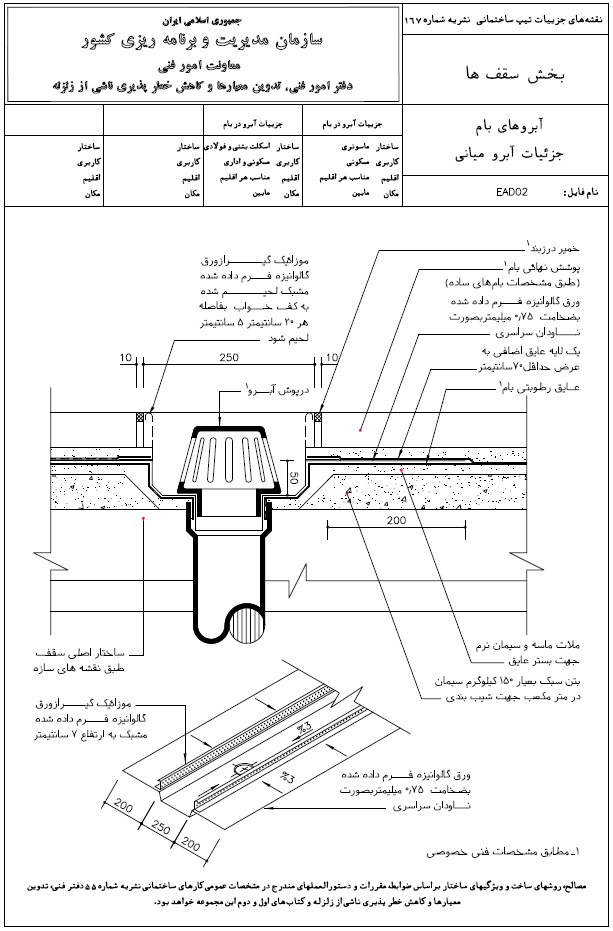

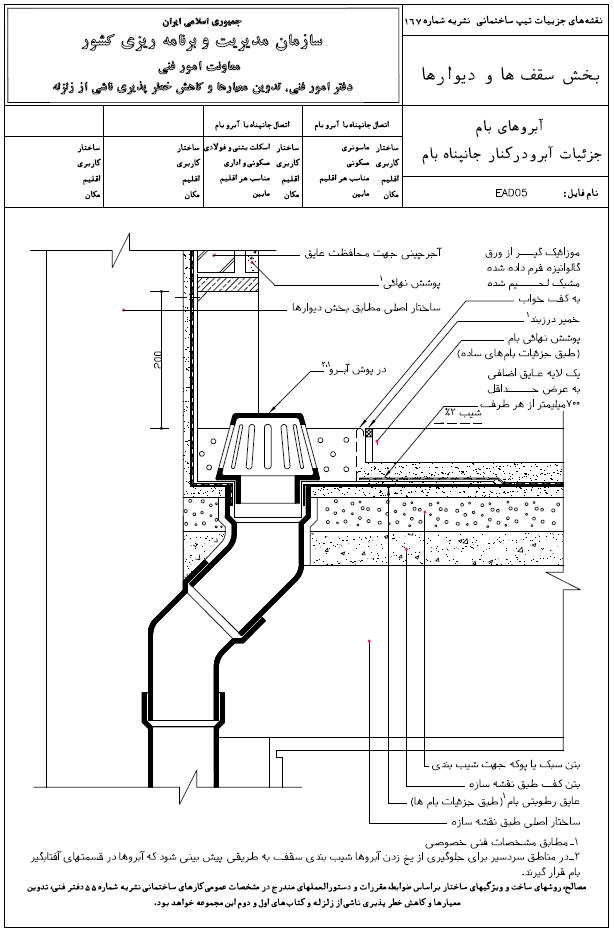

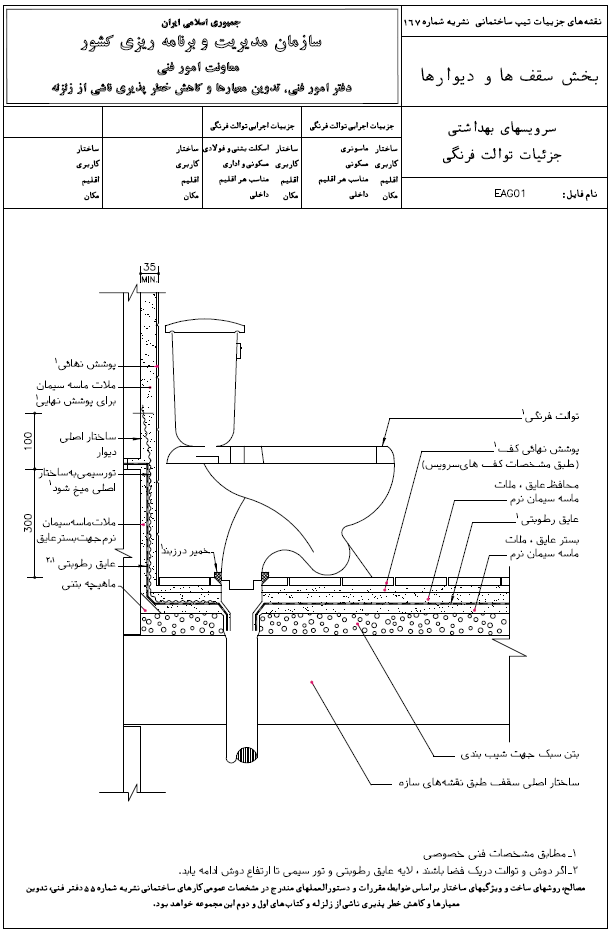

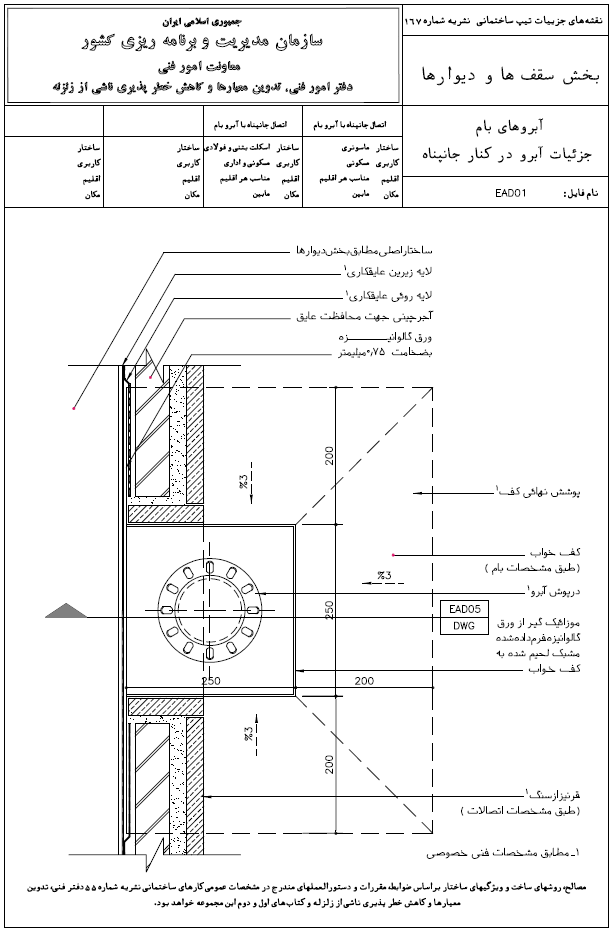

نصب تأسيسات مكانيكی يا فصل مشترک جزئيات ساختمانی از نظر معماری با جزئيات مورد نياز مهندسی مكانيک و برق اغلب از نقاط ضعف ساختمان ها است، كه به تنهايی نيازمند مطالعه و نگرش خاص است. در نقشه های اين بخش تا حدودی جزئيات مورد نياز و متداول ساختمان ها ارائه شده است. در بام جزئيات دودكش، نصب كولر و آبروی ميانی و كناری بام های مسطح، در فضاهای داخلی نصب چينی آلات در سرويس های بهداشتی و كفشوی، مطرح و ارائه شده است.
