آیین نامه طراحی ساختمان ها در برابر زلزله : استاندارد 2800 (ویرایش چهارم) | 3-2 ﺿﺮﻳﺐ ﺑﺎزﺗﺎب ﺳﺎﺧﺘﻤﺎن، B

ﺿﺮﻳﺐ ﺑﺎزﺗﺎب ﺳﺎﺧﺘﻤﺎن ﺑﻴﺎﻧﮕﺮ ﻧﺤﻮه ﭘﺎﺳﺦ ﺳﺎﺧﺘﻤﺎن ﺑﻪ ﺣﺮﻛﺖ زﻣﻴﻦ ﺑﺎ ﺗﻮﺟﻪ ﺑـﻪ ﻧـﻮع آن اﺳﺖ. اﻳﻦ ﺿﺮﻳﺐ ﺑﺎ اﺳﺘﻔﺎده از راﺑﻄﻪ زﻳﺮ ﺗﻌﻴﻴﻦ می ﺷﻮد:

در این رابطه B1 شریب شکل و N ضریب اصلاح طیف است .

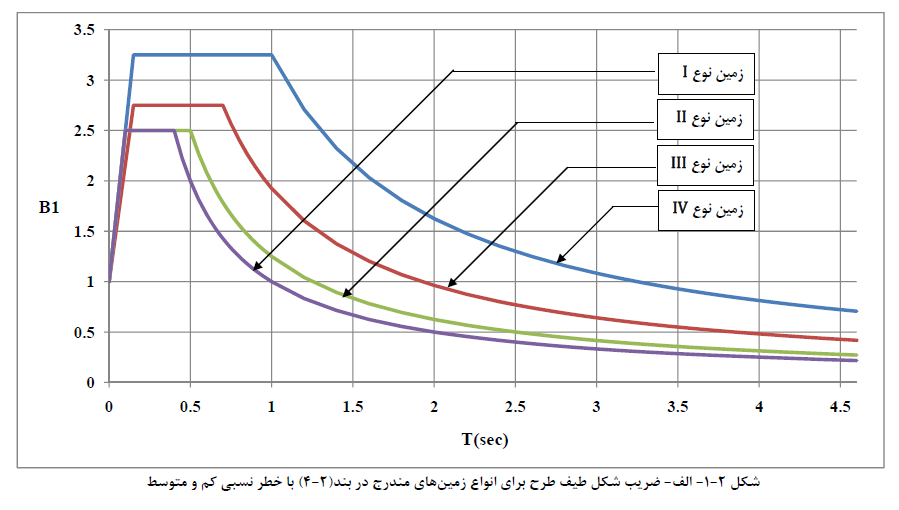

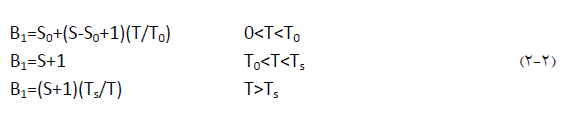

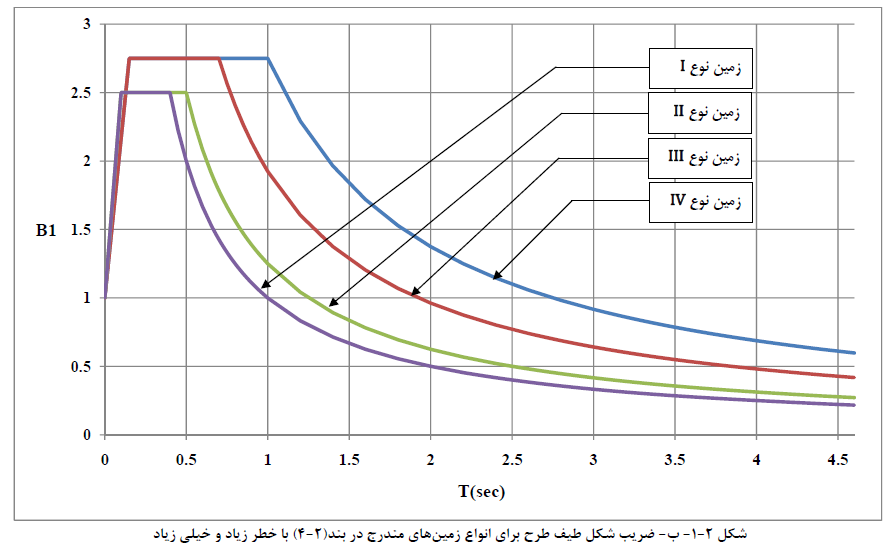

1-3-2 ﺿﺮﻳﺐ ﺷﻜﻞ ﻃﻴﻒ، B1 ، ﺑﺎ درﻧﻈﺮﮔﺮﻓﺘﻦ ﺑﺰرگ ﻧﻤﺎیی ﺧﺎك در ﭘﺮﻳﻮدﻫﺎی ﻣﺨﺘﻠﻒ و ﻣﻴﺰان ﻟﺮزه ﺧﻴﺰی ﻣﻨﻄﻘﻪ ﻣﺸﺨﺺ می ﺷﻮد. اﻳﻦ ﺿﺮﻳﺐ ﺑﺎ اﺳـﺘﻔﺎده از رواﺑـﻂ زﻳـﺮ و ﻳـﺎ از ﺷﻜﻞ ﻫﺎی 1-2-اﻟﻒ و 1-2-ب ﺗﻌﻴﻴﻦ ﻣﻲﮔﺮدد.

در اﻳﻦ رواﺑﻂ:

T زﻣﺎن ﺗﻨﺎوب اصلی ﻧﻮﺳﺎن ﺳﺎﺧﺘﻤﺎن ﺑﻪ ﺛﺎﻧﻴﻪ اﺳﺖ. اﻳﻦ زﻣﺎن ﻃﺒﻖ ﺑﻨﺪ (3-3-3) ﺗﻌﻴﻴﻦ میﺷﻮد.

S ، Ts، T0 و S0 ﭘﺎراﻣﺘﺮﻫﺎیی ﻫﺴﺘﻨﺪ ﻛﻪ ﺑﻪ ﻧﻮع زﻣﻴﻦ و ﻣﻴﺰان ﺧﻄﺮ ﻟﺮزهﺧﻴﺰی ﻣﻨﻄﻘﻪ واﺑﺴﺘﻪاﻧﺪ.

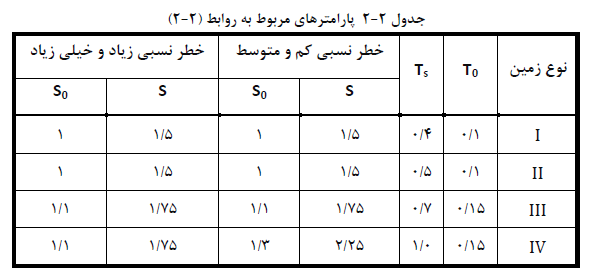

ﻣﻘﺎدﻳﺮ اﻳﻦ ﭘﺎراﻣﺘﺮﻫﺎ در ﺟﺪول (2-2) و اﻧﻮاع زﻣﻴﻦﻫﺎ در ﺑﻨﺪ (4-2) ﻣﺸﺨﺺ ﺷﺪه اﻧﺪ.

2-3-2 ضریب اصلاح طیف N ، به شرح زیر تعیین می شود :

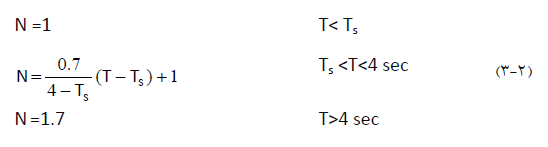

الف - برای پهنه با خطر نسبی خیلی زیاد و زیاد

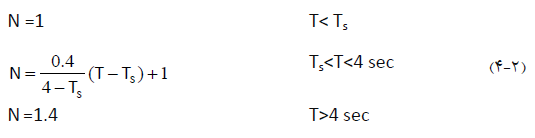

ب - برای پهنه با خطر نسبی کم و متوسط

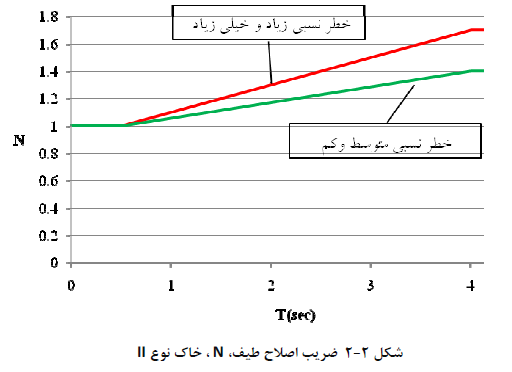

روابط فوق برای خاک نوع II در شکل (2-2) نشان داده شده اند .
