آیین نامه طراحی ساختمان ها در برابر زلزله : استاندارد 2800 (ویرایش چهارم) | 4-2 ﻃﺒﻘﻪ ﺑﻨﺪی ﻧﻮع زﻣﻴﻦ

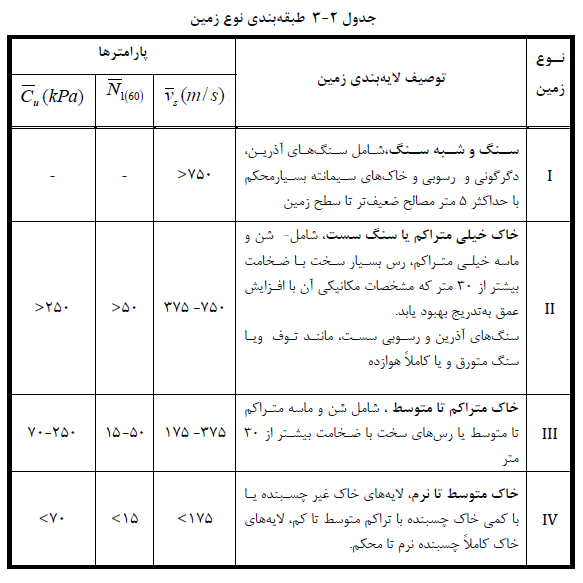

1-4-2 زمین ساختگاه ها از نظر نوع سنگ و خاک به شرح جدول (2-3) طبقه بندی می شوند. در این جدول :

νs : متوسط سرعت موج برشی در لایه های مختلف خاک تا عمق 30 متری از تراز پایه

N1(60) : متوسط N1(60) در لایه های مختلف خاک تا عمق 30 متری

N1(60) : تعداد ظربات نفوذ استاندارد ( اصلاح شده برای فشار موثر سربار و انرژی )

Cu : متوسط Cu در لایه های مختلف خاک تا عمق 30 متری

Cu : مقاومت برشی زهکشی نشده در خاک های چسبنده

تعیین طبقه بندی نوع زمین ، در این جدول باید بر اساس مقدار سرعت موج برشی νs صورت گیرد ، لیکن در صورت دسترسی نداشتن به آن می توان در خاک های دانه ای با اندازه کوچک تر از شن متوسط از تعداد ضربات نفوذ استاندارد N1(60) و در خاک های چسبنده از مقاومت برشی زهکشی نشده Cu استفاده نمود .

2-4-2 برای تعیین متوسط سرعت موج برشی νs می توان از رابطه (2-5) یا از رابطه معتبر دیگری استفاده کرد :

در این رابطه di و νsi به ترتیب ضخامت لایه و سرعت موج برشی تا عمق 30 متری از تراز پایه است .

3-4-2 در ﻣﻮاردی ﻛﻪ در اﻧﻄﺒﺎق ﻣﺸﺨﺼﺎت ﻣﺤﻞ ﺳﺎﺧﺘﮕﺎه ﺑـﺎ اﻧـﻮاع ﻣﻨـﺪرج در ﺟـﺪول (3-2) ﺗﺮدﻳﺪی وﺟﻮد داﺷﺘﻪ ﺑﺎﺷﺪ، ﺑﺎﻳﺪ ﻧﻮع زمینی ﻛﻪ ﺿﺮﻳﺐ ﺑﺎزﺗﺎب ﺑﺰرگﺗﺮی ﺑـﻪدﺳـﺖ می دﻫﺪ، اﻧﺘﺨﺎب ﮔﺮدد.

4-4-2 در ﻣﻮاردی ﻛﻪ ﺟﺰﺋﻴﺎت ﺧﺼﻮﺻﻴﺎت ﺧﺎك ﺑﻪ ﺣﺪ ﻛﺎﻓﻲ ﺑـﺮاي ﺗﻌﻴـﻴﻦ ﻧـﻮع زﻣـﻴﻦ ﻣﺤﻞ ﺷﻨﺎﺧﺘﻪﺷﺪه ﻧﺒﺎﺷﺪ و دادهﻫﺎي ژﺋﻮتکنیکی ﺧﺼﻮﺻﻴﺎتی ﺷـﺒﻴﻪ زﻣـﻴﻦ ﻧـﻮع IV را در ﻣﺤﻞ ﻧﺸﺎن ﻧﺪﻫﺪ و ﻃﺒﻖ ﺑﻨـﺪ (1-6) اﻧﺠـﺎم ﻣﻄﺎﻟﻌـﺎت ژﺋـﻮتکنیکی در ﻣﺤـﻞ ﻣـﻮرد ﻧﻈـﺮ ﺿﺮوری ﻧﺒﺎﺷﺪ و ﺳﺎﺧﺘﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﺎ ﺣﺪاﻛﺜﺮ ﭼﻬﺎر ﺳﻘﻒ (ارﺗﻔـﺎع ﻛﻤﺘـﺮ از 12 ﻣﺘـﺮ) و ﺳﻄﺢ اﺷﻐﺎل ﺣﺪاﻛﺜﺮ 300 ﻣﺘﺮ ﻣﺮﺑﻊ ﺑﺎﺷﺪ، ﻣﻲﺗﻮان زﻣﻴﻦ ﻣﻮرد ﻧﻈﺮ را ﻧـﻮع III از ﺟـﺪول (3-2) اﻧﺘﺨﺎب ﻛﺮد.

5-4-2 در ﻣﻮارد زﻳﺮ ﺑﺮای ﺗﻌﻴﻴﻦ ﻧﻮع زﻣﻴﻦ اﻧﺠﺎم ﻣﻄﺎﻟﻌﺎت وﻳﮋه ﺳﺎﺧﺘﮕﺎه اﻟﺰامی اﺳﺖ:

اﻟﻒ- ﺑﺮای ﺳﺎﺧﺘﮕﺎه ﻫﺎیی ﻛﻪ دارای ﺧﺼﻮﺻﻴﺎتی ﻏﻴﺮ از زﻣﻴﻦﻫـﺎی ﻧـﻮع I ﺗـﺎ IV ﻫﺴـﺘﻨﺪ. ﺑﺮای اﻳﻦ ﻧﻮع ﺳﺎﺧﺘﮕﺎهﻫﺎ، اﻣﻜﺎن ﻧﺎﭘﺎﻳﺪاری زﻣﻴﻦ ﺗﺤﺖ ﻧﻴﺮوی زﻟﺰﻟﻪ ﻧﻴﺰ ﺑﺎیستی ﻣـﺪ ﻧﻈـﺮ ﻗﺮار ﮔﻴﺮد.

ب- در ﺳﺎﺧﺘﮕﺎهﻫﺎیی ﻛﻪ زﻣﻴﻦ آﻧﻬﺎ ﻣﺘﺸـﻜﻞ از رس ﻳـﺎ ﻻی ﻧـﺮم دارای رﻃﻮﺑـﺖ زﻳـﺎد ﺑـﺎ ﺣﺪاﻗﻞ ﺿﺨﺎﻣﺖ 10 ﻣﺘﺮ و 40<PI داﻣﻨﻪ ﺧﻤﻴﺮی ﺧﺎک میﺑﺎﺷﺪ.

پ- در ﺳﺎﺧﺘﮕﺎه ﻫﺎیی ﻛﻪ ﻻﻳﻪﻫﺎی ﺧﺎک ﺑﺎ ﺳﺮﻋﺖ ﻣﻮج ﺑﺮﺷﻲ ﻣﻌﺎدل ﺧﺎكﻫﺎی ﻧﻮع III ﻳﺎ IV و ﺿﺨﺎﻣﺖ ﺑﻴﻦ 5 ﺗﺎ 20 ﻣﺘﺮ ﺑﺮ روی ﻳﻚ ﻻﻳﻪ ﺳﺨﺖ ﺑﺎ ﺳـﺮﻋﺖ ﻣـﻮج ﺑﺮشی ﺑـﻴﺶ از m/s 750 ﻗﺮار ﮔﺮﻓﺘﻪ و ﺳﺮﻋﺖ ﻣﻮج ﺑﺮشی اﻳـﻦ ﻻﻳـﻪ ﺳـﺨﺖ ﺣـﺪاﻗﻞ 3 ﺑﺮاﺑـﺮ ﻣﺘﻮﺳـﻂ ﺳﺮﻋﺖ ﻣﻮج ﺑﺮشی ﻻﻳﻪ ﻓﻮﻗﺎنی ﺑﺎﺷﺪ. در اﻳﻦ ﻣﻮرد، درﺻﻮرت ﻋﺪم دﺳﺘﺮسی ﺑﻪ ﻃﻴﻒ ﻃﺮح وﻳﮋه ﺳﺎﺧﺘﮕﺎه، میﺗﻮان از ﻃﻴﻒ زﻣﻴﻦ ﻧﻮع IV اﺳﺘﻔﺎده ﻛﺮد.

6-4-2 در ﻛﻠﻴﻪ ﺳﺎﺧﺘﮕﺎهﻫﺎ ﭼﻨﺎﻧﭽﻪ ﻋﻮاملی وﺟﻮد داﺷﺘﻪ ﺑﺎﺷﺪ ﻛـﻪ ﻣﻨﺠـﺮ ﺑـﻪ ﻧﺎﭘﺎﻳـﺪاری زﻣﻴﻦ ﮔﺮدد، ﻻزم اﺳﺖ در ﻣﻄﺎﻟﻌﺎت ژﺋﻮتکنیکی ﻛﻨﺘﺮلﻫﺎی ﻣﻄـﺮح ﺷـﺪه در ﻓﺼـﻞ ﺷﺸـﻢ ﻣﺪﻧﻈﺮ ﻗﺮار ﮔﻴﺮد.
