دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 3-2- الزامات عملکردی و اجرایی دیوارهای خارجی و نما

1-3-2- حفاظت در مقابل عوامل جوی

دیوارهای خارجی باید دارای پوششی خارجی برای محافظت در مقابل عوامل جوی باشند که این وظیفه بر عهده سیستم نمای خارجی می‌باشد. نما باید شامل درزپوش مشخص شده در بند 2-3-1-4 باشد. نما باید به گونه‌ای طراحی و ساخته شود که با استفاده از عایق‌های رطوبتی پشت نمای خارجی که در بند 2-3-1-2 معرفی شده‌اند، از انباشت آب در دیوار جلوگیری شود و همچنین در آن از تجهیزات مناسب برای زه‌کشی آب‌های وارد شده به دیوار استفاده شود. جلوگیری از میعان در دیوارهای خارجی باید مطابق بند 2-3-1-3 صورت گیرد .

استثنا:

1- پوشش خارجی مقاوم در برابر عوامل جوی برای دیوارهای بتنی الزامی نمی باشد.

۲- رعایت الزامات مربوط به زه کشی و بندهای ۲-۳-۱-۲ و ۲-۳-۱-۵ ، برای پوشش دیوار خارجی که در آزمایشات بر اساس 331 ASTM E ، در برابر کج باران در درزها و محل اتصال مصالح غیر یکسان تحت شرایط زیر از خود مقاومت نشان داده است الزامی نمی باشد.

1-2 در مجموعه آزمایشات نما باید حداقل یک بازشو یک درز کنترل یک فصل مشترک دیوار و پیش آمدگی لبه بام یک کف درگاه موجود باشد. تمام بازشوها و منافذ آزمایش شده باید بیانگر وضعیتی باشند که در عمل وجود دارد.

۲-۲ در آزمایشات نما حداقل ابعاد پوشش مورد آزمایش باید ۲۴۰۰ × ۱۲۰۰ میلی متر باشد.

۳-۲ مجموعه نما باید تحت حداقل اختلاف فشار 0/3kN٫m² مورد آزمایش قرار گیرد.

۴-۲ مجموعه نما باید حداقل به مدت ۲ ساعت تحت آزمایش قرار گیرد.

هنگامی که نتایج آزمایشات نشانگر عدم نفوذ آب در درزهای کنترل نما و درزهای اطراف محیط بازشو یا محل اتصال مصالح غیر یکسان است، نما با جزئیات طراحی شده مقاوم در برابر کج باران در نظر گرفته می‌شود.

۱-۱-۳-۲ عایق رطوبتی

باید حداقل یک لایه ایزوگام با سایر مصالح مورد تأیید به استادها با پوشش دارای درز پوش به شکلی متصل گردد که عایق پیوسته رطوبتی در پشت نمای دیوار خارجی ایجاد شود.

۲-۱-۳-۲- بخاربند

۱-۲-۱-۳-۲- کلاس بندی مصالح بخاربند

کلاس بندی مصالح بخاربند به جز موارد ذکر شده در زیر باید بر اساس آزمایش‌های انجام شده توسط مراجع معتبر صورت گیرد. درجه بندی تعیین شده به قرار زیر است:

کلاس I : ورق پلی پروپیلن و روکش آلومینیومی مضرس نشده و بدون سوراخ با درجه نفوذ پذیری بخار کمتر و مساوی 0/1 perm

کلاس II : فایبر گلاس سخت، رنگ با درجه نفوذ پذیری بخار بزرگتر از 0/1 و کمتر یا مساوی 1 perm

کلاس III : چسب لانکس یا رنگ لعاب دار با درجه نفوذ پذیری بخار ۱ perm

۲-۲-۱-۳-۲- استفاده از بخاربند کلاس I و II

توصیه می‌شود بخاربندهای کلاس I و II در سمت داخلی دیوارها در مناطق سردسیر و در سمت خارجی در مناطق گرم و مرطوب مورد استفاده قرار گیرند. منطقه مناسب باید بر اساس فصل سوم آیین نامه بین المللی حفاظت انرژی و محل دقیق نصب بخاربند در دیوار خارجی باید با توجه به خطرات میعان طراحی شود.

استثنا :

الف - دیوارهای زیر زمین

ب - بخش‌های پایین تر از سطح زمین در هر دیوار

ج - ساخت و ساز در جاهایی که رطوبت و یخ زدگی ناشی از آن نتواند به مصالح آسیب برساند.

۳-۲-۱-۳-۲- استفاده از بخاربند کلاس III

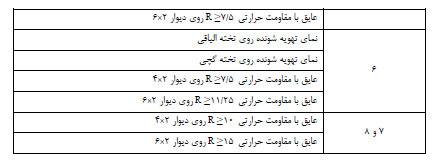

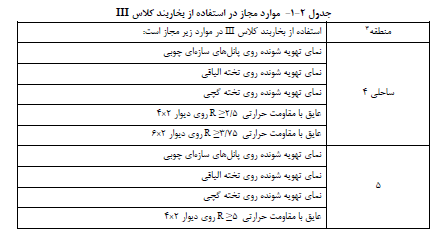

بخاربند کلاس III در صورتی که یکی از شرایط موجود در جدول زیر برقرار باشد مجاز است.

۳-۱-۳-۲- درز پوش

در زپوش باید به صورتی نصب شود که از ورود رطوبت به دیوار یا از هدایت آن به داخل جلوگیری کند. درزپوش باید در محیط اطراف در و پنجره خروجی حفره ها و قسمتهای انتهایی دیوارهای خارجی و محل برخورد دیوار خارجی و سقف‌ها و شومینه ها و ورودی ها و کف‌ها و بالکن و پیش آمدگی‌های مشابه و ناودانی‌های توکار و مکان‌های مشابهی که امکان ورود رطوبت به دیوار وجود دارد نصب شود. در زپوش با بال‌های برجسته باید در هر دو طرف و انتهای کتیبه ها ، زیر کف پنجره ها و به صورت ممتد روی پیش آمدگی‌های معماری نصب شود.

۴-۱-۳-2- فرورفتگی‌ها و برآمدگی‌های دیوارهای خارجی

در دیوارهای خارجی ساختمان‌ها یا سازه ها از فرورفتگی‌ها و برآمدگی‌های دیوارها و درز که رطوبت میتواند در آن انباشته شود باید پرهیز شود یا سطح آن به وسیله کلاهک ها یا آبچکان ها یا سایر وسایل مطمئن که از آسیب‌های ناشی از رطوبت جلوگیری میکنند. محافظت شود.

۲-۳-۲- سازه ای

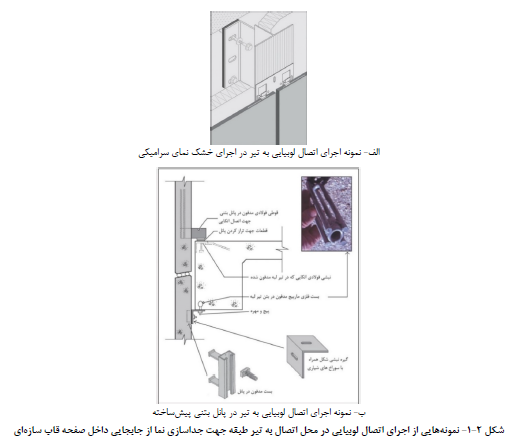

سازه باید به گونه ای طراحی شود که حداکثر تغییر مکان نسبی داخل و خارج از صفحه طبقات در ساختمان‌ها به مقادیر مشخص شده در آیین نامه طراحی ساختمان‌ها در برابر زلزله استاندارد ۲۸۰۰ محدود شود. بعلاوه در نماهای پرده ای یا نماهای خشک قاب نگهدارنده نما باید در هر طبقه قطع شود و مانند شکل ۲-۱ در تراز سقف طبقات با اتصالات لوبیایی از سازه جداسازی شود در سایر انواع نما دیواری که نما به آن متصل می‌شود باید بر اساس ضوابط فصل دوازدهم این دستور العمل طراحی و اجرا شود.

۳-۳-۲- آتش

حفاظت نما و دیوارهای خارجی در برابر آتش باید مطابق ضوابط مبحث سوم مقررات ملی و آیین نامه محافظت ساختمان‌ها در برابر آتش صورت گیرد.

۴-۳-۲- مقاومت در برابر سیل

برای ساختمان‌های واقع در مناطق با خطر سیل بر اساس مبحث ششم مقررات ملی نمای دیوارهای خارجی که تا سطح تراز پی ادامه یافته اند باید با مصالح مقاوم در برابر آب و نیروی فشاری ناشی از سیل بر اساس مبحث ششم مقررات ملی ساختمان ساخته شوند.
