راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 6-8- ترکیبات بارگذاری، کنترل های پایداری، تنش های مجاز

1-6-8- ترکیبات بارگذاری

ترکیبات بارگذاری باید مطابق ضوابط فصل چهارم باشد.

2-6-8- پایداری خارجی

پایداری در مقابل لغزش و واژگونی باید منطبق بر ضوابط فصل چهارم بررسی شود.

3-6-8- پایداری داخلی

برآیند کل نیروهای وارد بر هر مقطع افقی از دیوار باید در محدوده داخلی و یا نزدیک هسته مقطع شالوده باشد تـا از ایجاد تنش های کششی قابل ملاحظه در دیوار جلوگیری به عمل آید.

4-6-8- تنش های مجاز پی

تحلیل پی دیوار باید منطبق بر ضوابط فصل چهارم و روش های ارائه شده در فصل پنجم باشد.

5-6-8- تنش های مجاز در دیوارهای بتنی

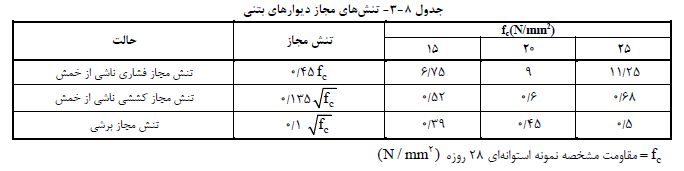

تنش های مجاز در دیوارهای بتنی مطابق جدول (8-3) می باشد.

6-6-8- تنش های مجاز دیوارهای بنایی سنگی

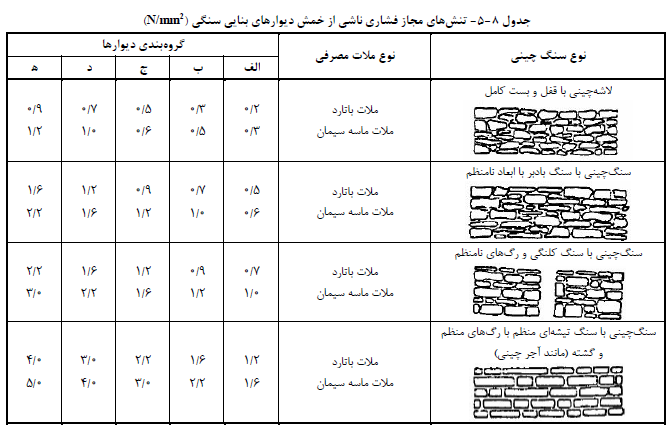

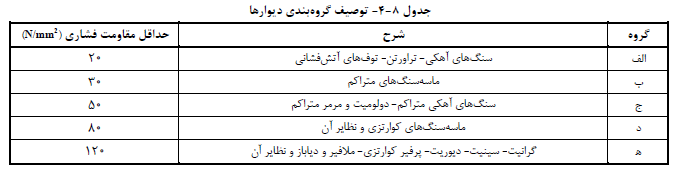

توصیف گروه بندی دیوارها در جدول (8- 4) آمده است. تنش های مجاز فشاری ناشی از خمش در دیوارهای سـنگی مطـابق جدول (8- 5) است. تنش کششی مجاز ناشی از خمش و تنش برشی مجاز در دیوارهای بنایی سنگی در صـورت وجـود نظـارت موثر بر اجرا مساوی (N/mm2) 0/1 و در صورت عدم وجود نظارت موثر مساوی (N/mm2) 0/05 توصیه می گردد.
