راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 7-8- مثال محاسبات پایداری دیوارهای حایل وزنی

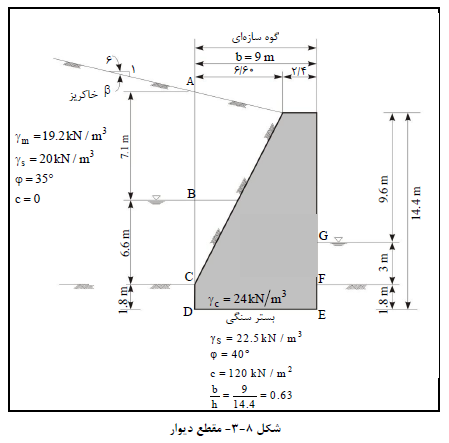

مطابق شکل (8-3) مقطع دیوار حایل وزنی بتنی مفروض است. ایـن دیـوار را در مقابـل واژگـونی، لغـزش، و ظرفیـت باربری پی بررسی نمایید. حالت R2 ، شرایط بارگذاری غیرعادی را در نظر بگیرید.

حل:

با توجه به اینکه دیوار روی بستر سنگی قرار گرفته است، تصمیم گرفته می شود کـه از فشـار حالـت سـکون اسـتفاده گردد. به جای استفاده مستقیم از روابط فشار حالت سکون از روابط رانکین بـا φ و c کـاهش یافتـه اسـتفاده مـی گـردد.

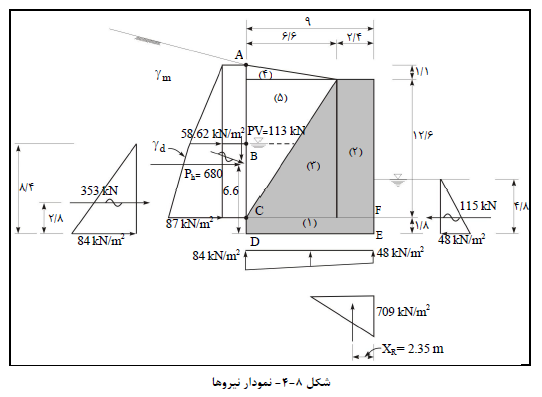

نمودار آزاد نیروهای موثر در شکل (8-4) رسم شده که در زیر نیروهای حاصل از آن تشریح شده اند .

1-7-8- فشار جانبی در سمت خاکریز

در ارتفاع AC :

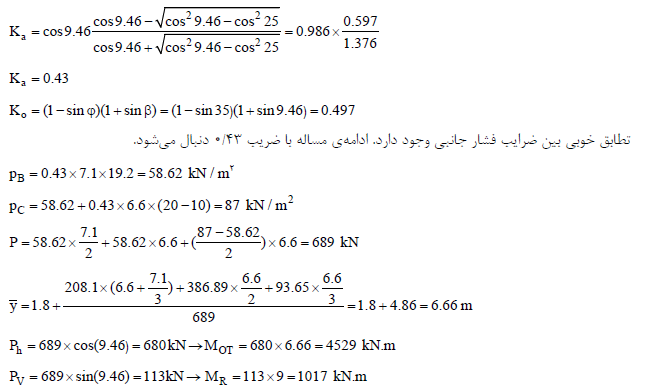

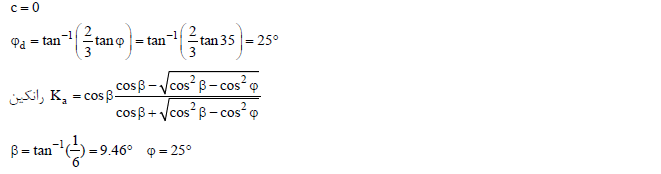

مطابق جدول (3-2) برای دیوارهای حایل بدون اصطکاك، خاک دانه ای (c=0) و سطح خاکریز شیب دار با شـیب α نسبت به افق، ضریب فشار فعال خاک Ka به صورت زیر تعریف می گردد.

در ارتفاع CD به علت سنگی بودن، فشار جانبی منظور نمی شود.

2-7-8- فشار آب در بالادست

3-7-8- فشار آب در پایین دست

4-7-8- فشار برخاست

به صورت خطی از فشار آب در D تا فشار آب در E منظور می شود.

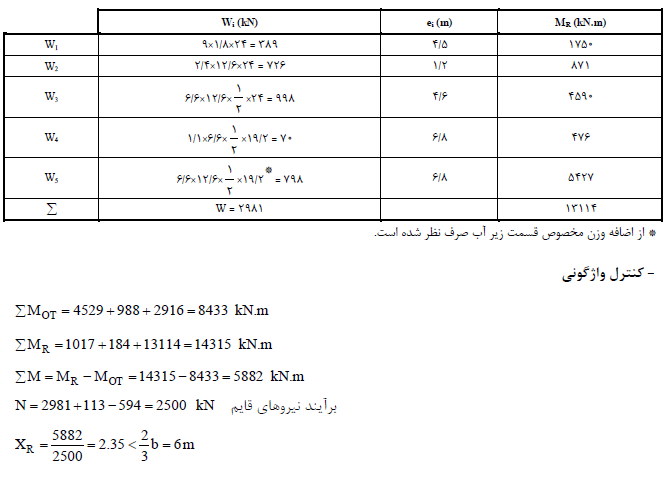

5-7-8- وزن دیوار و خاک آن

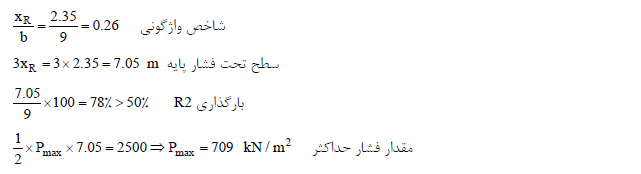

منطقه بدون فشار خواهیم داشت .

توجه :

با توجه به وقوع منطقه بدون فشار به عرض 1/95m، در توزیع فشار برخاست باید اصلاحی انجام پذیرد .یعنی مطابق شکل (8-5) از نقطه D به سمت E باید در عرض 1/95 متر فشار برخاست مساوی مقدار ثابـت 84kN/m² منظور شود. این اصلاح تغییر عمده ای در محاسبات ایجاد نمی کند.

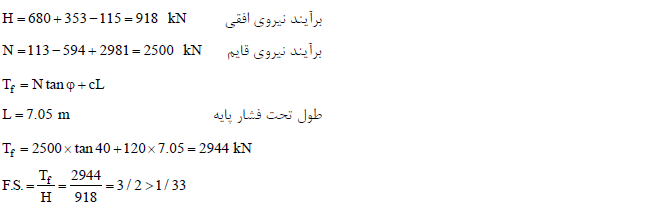

- کنترل لغزش

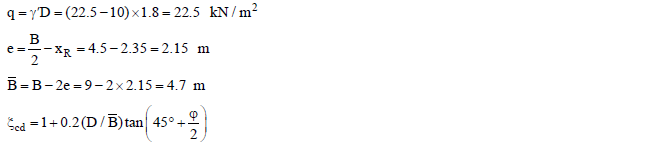

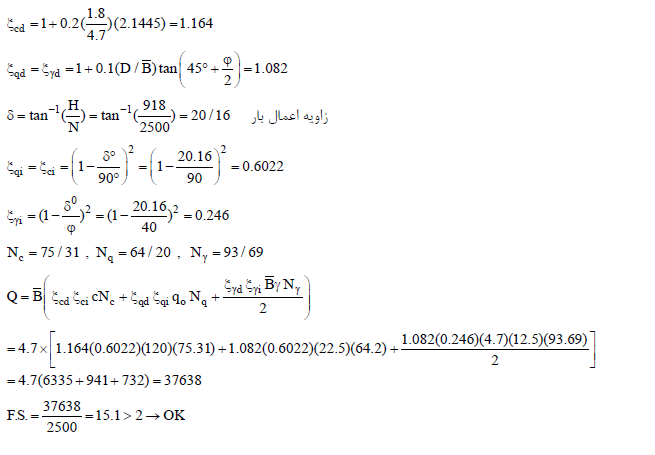

- محاسبه ظرفیت باربری پی
