راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 7-14- نمودارهای طراحی فشار فعال و مقاوم خاک

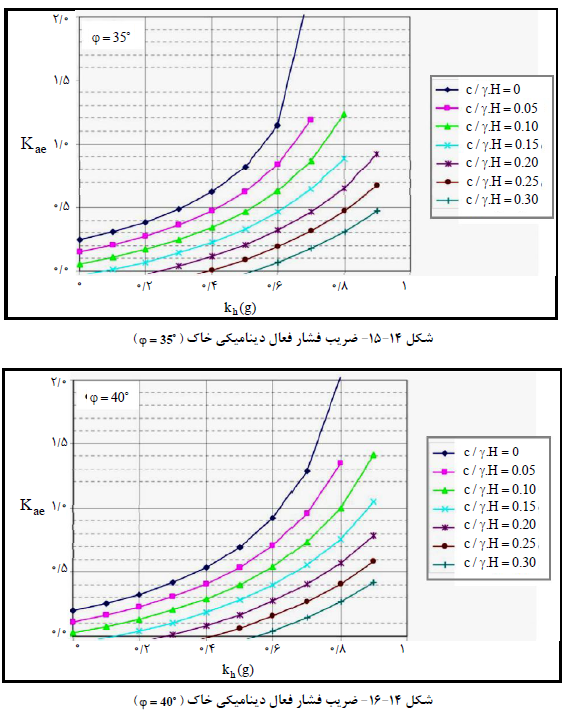

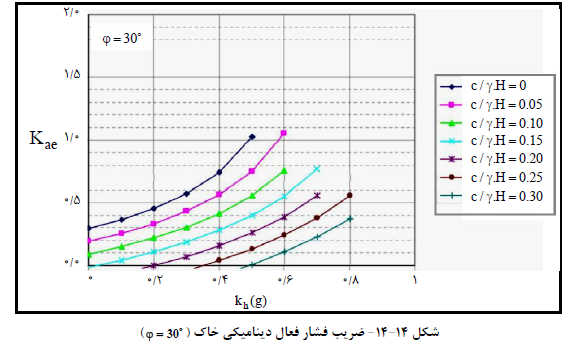

اگر شرایط زیر برقرار باشد می توان از نمودارهای پـیش رو 1 جهـت محاسـبه ضـریب فشـار فعـال دینـامیکی خـاک استفاده نمود:

- سطح خاکریز صاف باشد .

- زاویه اصطکاک خاک و سازه برابر دو سوم زاویه اصطکاک داخلی خاک باشد.

در این نمودارها :

φ = زاویه اصطکاک داخلی خاک

c = ضریب چسبندگی خاک

γ = وزن مخصوص خاک

H = ارتفاع دیوار

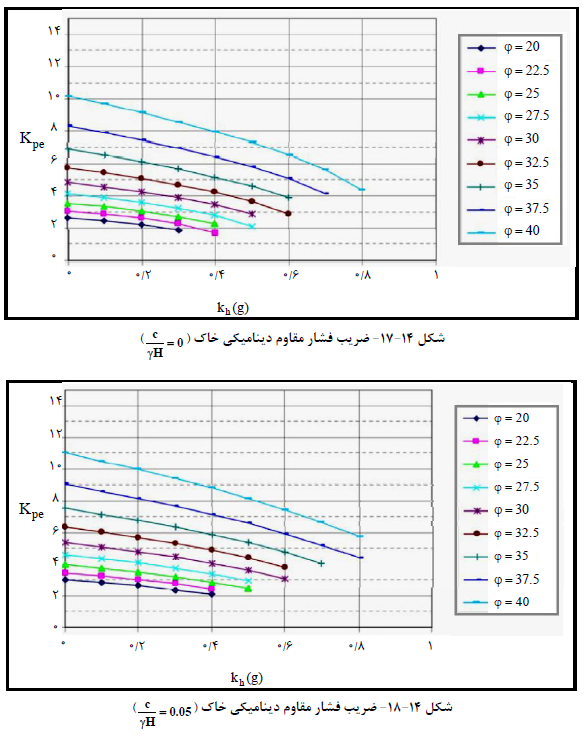

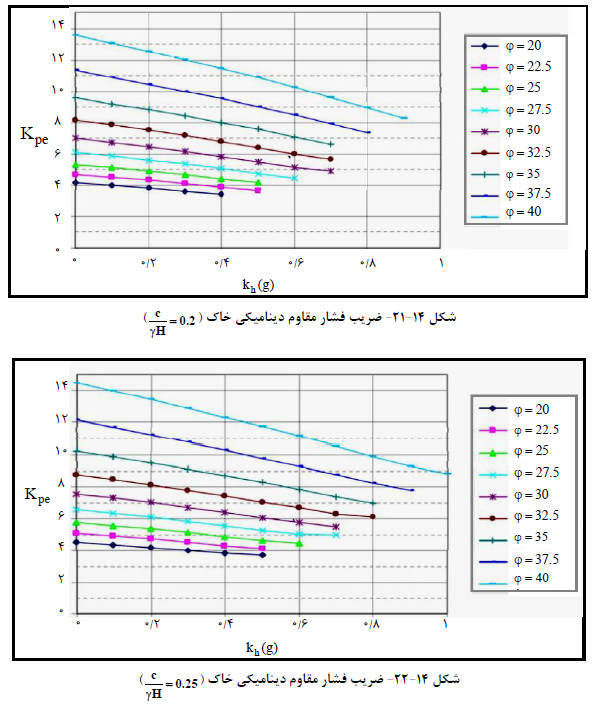

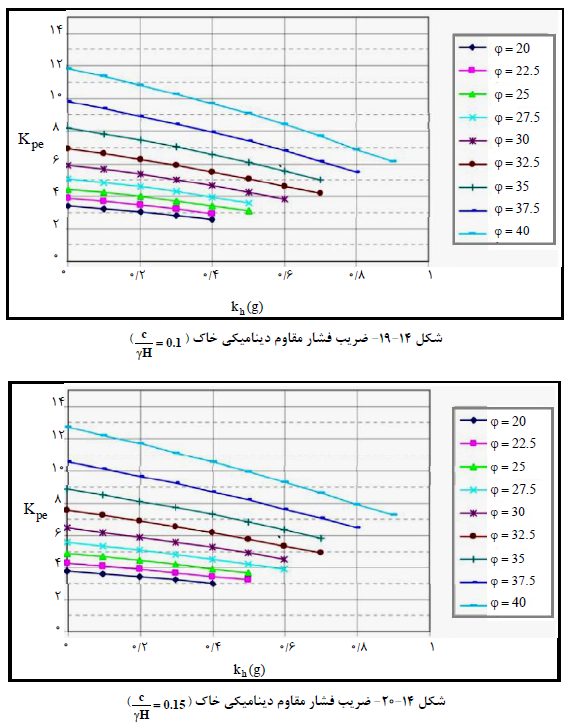

همچنین اگر زاویه اصطکاک خاک و دیوار برابر دو سوم زاویه اصطکاک داخلی خاک باشد و در حضور مقادیر متوسـط ضریب شتاب لرزه ای، می توان ضریب فشار مقاوم دینامیکی خاک را نیز با استفاده از نمودارهای زیر محاسبه نمود.
