راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 7-9- طراحی سازه ای

1-7-9- کلیات

دیوارهای حایل طره ای بتن مسلح باید برای ترکیبات بارگذاری معرفی شده در فصل چهارم و همچنین فشارهای وارد بر شالوده دیوار به دست آمده از تحلیل واژگونی، طراحی شوند. قسـمت هـای مختلـف دیـوار حایـل شـامل تیغـه دیـوار و شالوده (شامل پنجه و پاشنه) به صورت تیرهای طره ای تحلیل می شوند.

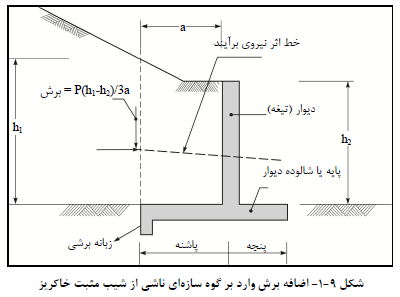

به طور معمول از آرماتورهای فشاری استفاده نمی شود و آرماتورهای حرارتی و انقباضی نیز مطابق حداقل هـای توصـیه شـده آیین نامه بتن می باشند. یک مثال محاسباتی در بخش 9- 9 ارائه شده است. اگر سطح خاکریز پشت دیوار شیب مثبت به سـمت بالا داشته باشد، باید نیروی برشی اضافی علاوه بر فشار افقی خاک بر گوه سازه ای مطابق شکل (9- 1) اعمال شود.

2-7-9- دیوار (تیغه)

بارهای محوری وارد بر تیغه دیوار عمدتا ناچیز بوده و در طراحی از آن ها صرف نظر می شود.

3-7-9- پنجه

طراحی پنجه دیوار بر اساس بارهایی شامل فشار خاک، فشار آب، وزن بتن، توزیع تنش زیر پی و ... صورت می گیرد.

4-7-9- پاشنه

بارگذاری روی پاشنه دیوار شامل وزن خاکریز متکی بر پاشنه، فشار آب و وزن بتن که هر سه از بالا به پـایین عمـل می کنند در مقابل فشار برخاست آب زیرزمینی و توزیع تنش کف پی که رو به بـالا اثـر مـی کننـد ، مـی باشـد. در صـورت شیب دار بودن خاکریز پشت دیوار، توزیع تنش زیر پی بر اساس فشار افقـی خـاک و اضـافه بـرش ناشـی از شـیب مثبـت خاکریز محاسبه می گردد. وجود نیروی اصطکاک در فصل مشترک شالوده و زمین می تواند نیـروی کششـی در پاشـنه بـه وجود آورد، لیکن در عمل از آن صرف نظر می گردد.

5-7-9- ملاحظات خاص برای دیوارها با زبانه برشی

کنترل پایداری واژگونی دیوارهایی که دارای زبانه برشی می باشند، با فـرض توزیـع یکنواخـت فشـار مقـاوم خـاک بـر وجهی از کلید برشی که به سمت خاک حرکت می کند، انجام می شود. ایـن فـرض در محاسـبات مـی توانـد باعـث طـرح غیر محافظه کارانه در تعیین آرماتورهای فوقانی پاشنه در محل اتصال به تیغه دیوار شود. به همین جهت پـس از کنتـرل پایداری بر اساس وجود زبانه برشی، در طراحی این آرماتورها از وجود زبانه برشی صرف نظر می شود.
