راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 8-12- مثال محاسبات دیوارهای خاک مسلح با تسمه فولادی

طراحی یک دیوار حائل خاک مسلح به ارتفاع 8 متر در نظر است. مشخصات خاکریز دیوار به شرح زیر می باشد:

براي مسلح کردن، از تسمه های فولادی گالوانیزه استفاده می شود. مطلوب است طراحی تسمه ها با ضرایب اطمینان زیر:

مشخصات خاک پی به شرح زیر است:

- طراحی ضخامت تسمه ها:

فرض می شود:

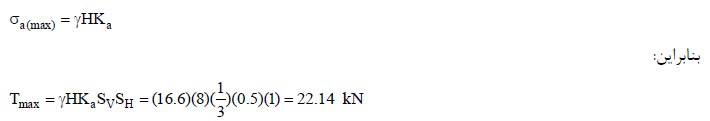

از رابطه 12-10 نیروی تسمه برابر است با :

حداکثر نیروی تسمه جایی رخ می دهد که σa حداکثر است.

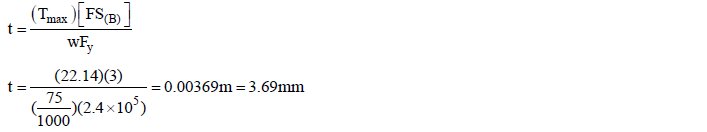

بنابراین از رابطه 12-19 ضخامت تسمه برابر است با :

اگر سرعت خوردگی 0/025 میلی متر بر سال و عمر مفید پروژه 50 سال باشد، بنابراین ضخامت واقعی t تسمه ها برابـر خواهد بود:

بنابراین ضخامت تسمه 5 میلی متر انتخاب می شود.

- تعیین طول تسمه:

با مراجعه به رابطه 12-18 و σa=γ1zKa و σv=γ1z براي این حالت داریم :

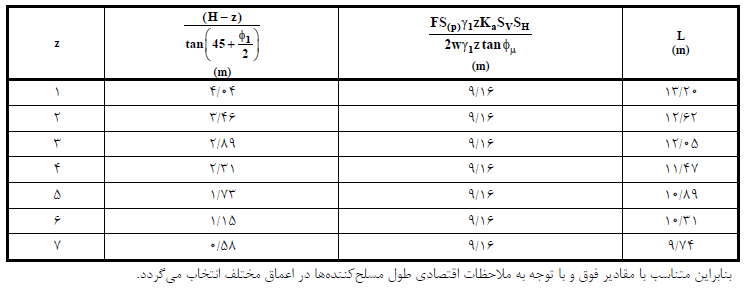

حال می توان جدول زیر را تهیه کرد (توجه شود که w=0.075m , H=8m , FS(P)=3 و φμ=20º می باشد) :
