مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-پ 4-4 اثرات خزش بتن

٩-پ4-4-١ كرنش ايجاد شده در اثر خزش بتن،  εcc، تحت تنش ثابت ودراز مدت  f0 از رابطه ی (٩-پ4-١١) محاسبه میشود.

در رابطه‌ى فوق،  Ec ضريب الاستيسيته ى بتن مطابق بند ٩-٣-6 و Φcc ضريب خزش در زمان  t میباشد كه مقدار آن مطابق بند ٩-پ 4-4-٢ محاسبه مى شود.

٩-پ4-4-٢ ضريب خزش در بتن،  Φcc، در زمان  t را مى توان با استفاده از ضريب خزش مبنا،  Φcc.b، و با به کار گیری یک مدل ریاضی شناخته شده برای رفتار بتن در خزش به دست آورد. اين ضریب را همچنین میتوان با استفادہ از رابطەی (٩-پ۴-١٢) تعیین کرد.

در رابطه‌ى فوق، Φcc.b ضريب كرنش خزشى مبنا مطابق بند ٩-پ4-4-٣، وضرايب k4، k3، k2 و k5  مطابق بندهاى ٩-پ4-4-4 تا ٩-پ 4-4-٧ محاسبه می شوند. ضريب Φcc در رابطەی فوق دارای دقت 30%± میباشد؛ و در صورتى كه عضو در طولانى مدت تحت درجه حرارت ٢۵ درجه ی سلسیوس یا بیش تر قرار گرفته، و یا تنش وارد بر آن از 0.5f'c بيش تر شود، خطا از مقدار فوق نیز ممكن است تجاوز كند.

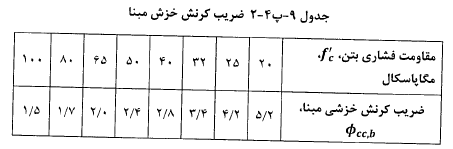

٩-پ4-4-٣ ضريب كرنش خرشى مبنا  Φcc.b، عبارت است از متوسط نسبت كرنش خزشى ن‌هایی به کرنش الاستیک. در یک نمونەی بتنی که در سن ٢٨ روزه تحت تنش ثابت 0.4f'c قرار گرفته باشد، این ضریب را میتوان یا از طریق آزمایش بر روی نمونه‌های مشابه بتنى، و يا از جدول ٩-پ4-٢ تعيین نمود.

٩ -پ4-4-4 ضريب  k2 از رابطه ی (٩-پ۴-١٣) تعیین میشود.

در رابطه‌ى فوق، t زمان برحسب روز بوده، و  th مطابق بند ٩-ب٢ -٣-٢ تعريف مى شود. هم چنين ضریب  a2 از رابطەی (٩-پ۴-١۴) تعیین می گردد.

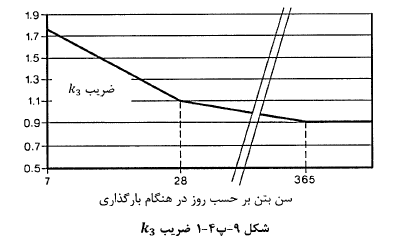

٩-پ4-4-٥ ضريب  k3 از نمودار شكل ٩-پ 4-١ به دست مى أيد.

٩-پ4-4-۶ ضريب  k4  مطابق بند ٩-پ 4-٣-٥ تعيين مى شود.

٩-پ۴-4-٧ ضریب  k5  برای بتن هاى با مقاومت فشارى مساوى يا كمتر از ٥٠ مكاياسكال برابر با 1/0  ، و براى بتن هاى با مقاومت فشارى ٥٠ تا ١٠٠ مكاپاسكال از رابطه‌ى (٩-پ 4-15) محاسبه می گردد.

که در آن مقدار α3 از رابطه ی (٩-پ۴-١۶) محاسبه میشود.

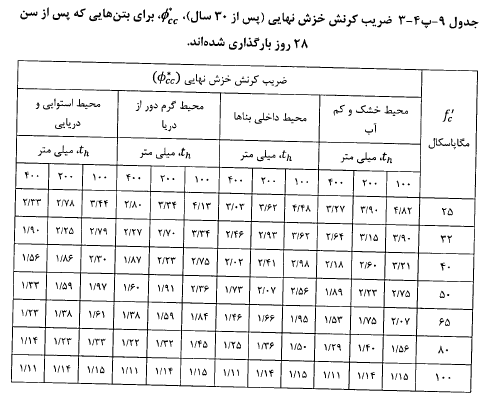

٩-پ4-4-٨ ضریب کرنش خزش نهايی (پس از ٣٠ سال)، Φ*cc، براى بتن هايى كه از سن ٢٨ روز به بعد بار گذاری شده اند، بر اساس جدول ٩-پ۴-٣ تعیین میشود.
