مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١٣-٥ مقاومت طراحى

٩-١٣-٥-١ كليات

٩-١٣-٥-١-١ طراحى ديوارها در كليه‌ى مقاطع بايد بر اساس تامين روابط ٩-٨-١-الف، ٩-٨-١-ب و ٩-٨-١-ت، و اعمال اثر اندركنش نيروى محورى ولنگر خمشى در هر تركيب بار صورت گیرد. مقدار ضريب Φ بر اساس ضوابط فصل ٩-٧ تعيين مى شود.

٩-١٣-٥-٢ طراحى براى بار محورى و لنگر خمشى داخل يا خارج صفحه

٩-١٣-٥-٢-١ در ديوارهاى باربر، مقاومت اسمى محورى Pn و مقاومت اسمى خمشى Mn داخل يا خارج از صفحه را مى توان مطابق با ضوابط فصل ٩-٨ محاسبه نمود. به عنوان يك روش جایگزین، در دیوار‌‌های زير اثر بار محورى و لنگر خمشى خارج از صفحه، طراحى را مى توان بر اساس رابطه‌ى ساده شده ى بندهاى ٩-١٣-٥-٢-٣ و ٩-١٣-٥-٢-4 انجام داد.

٩-١٣-٥-٢-٢ در ديوارهاى غير باربر، كه در آن ها بار محورى قابل ملاحظه نيست، Mn را بايد براساس ضابطه‌ى بند ٩-٨-٢ محاسبه نمود.

٩-١٣-٥-٢-٣ در ديوارهاى با مقطع مستطيل توپر كه در آنها برون محورى برآيند بار‌‌های ضريب دار، كم تر از يك ششم ضخامت ديوار است، مى توان مقاومت محورى اسمى مقطع، Pn ، را با استفادە از رابطەی تجربی زير تعيين نمود.

در اين رابطه، k ضريب طول موثر ديوار در جهت خارج از صفحه است كه بايد به شرح زير تعيين شود.

الف- در دیوار‌‌های مهار شده در مقابل حرکت جانبى در بالا و پايین كه در آنها از چرخش حول يك يا هر دو انتها جلوگیرى شده باشد: k=0/8

ب- در دیوار‌‌های مهار شده در مقابل حرکت جانبی در بالا و پایین که در آنها از چرخش حول دو انتها (بالا و پايين ديوار) جلوگیرى نشده باشد: k=1/0

پ- در ديوارهاى مهار نشده در مقابل حركت جانبى: k=2/0

٩-١٣-٥-٢-4 ضريب Φ كه در Pn ضرب مى شود، بايد براى مقاطع فشار-كنترل از جدول ٩-٧-٢ تعيين شود.

٩-١٣-٥-٢-5 آرماتور گذارى در ديوارها نبايد كم تراز مقادير تعيين شده در بند ٩-١٣-۶ در نظر گرفته شود.

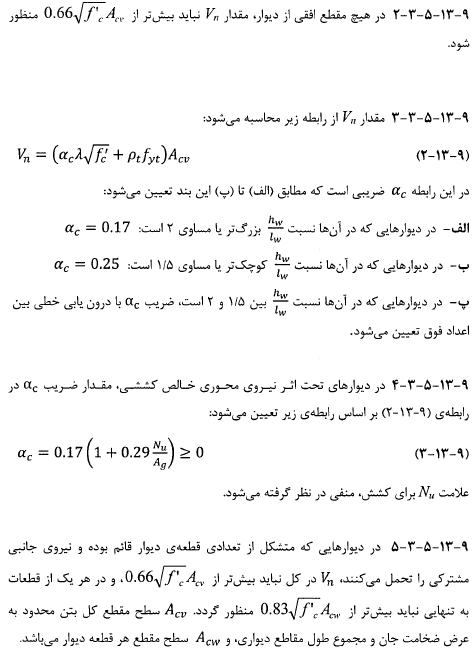

٩-١٣-٥-٣ طراحى براى برش داخل صفحه

٩-١٣-٥-٣-١ مقاومت برشى اسمى داخل صفحه‌ى ديوارها، Vn، بايد بر اساس ضوابط بندهاى ٩-١٣-٥-٣-٢ تا ٩-١٣-٥-٣-٥ محاسبه شود. براى ديوارهاى با hw/lw<2 ، طراحى براى برش داخل صفحه را مى‌توان بر اساس روش خربايى موضوع پیوست ٩-پ٣ نيز انجام داد. در تمام موارد، آرماتورگذارى ديوارها بايد محدوديت هاى بند ٩-١٣-6 و فاصله‌ى ميلگردها محدوديت‌هاى بندهاى ٩-١٣-٧-٢ و ٩-١٣-٧-4 را تامين نمايد.

٩-١٣-٥-4 طراحى براى برش خارج از صفحه

٩-١٣-٥-4-١ مقاومت برشى اسمى خارج از صفحه‌ى ديوارها، Vn ، بايد بر اساس ضوابط بند ٩-٨-4 محاسبه شود.
