مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-4-٨ مشخصات مورد نياز آرماتورها در طراحى

٩-4-٨-١ كلیه ى آرماتور‌های طولى و عرضى مصرفى در سازه‌هاى بتن آرمه بايد آجدار باشند. استفاده از آرماتورهاى ساده فقط در دورپيج ها مجاز است.

٩-4-٨-٢ تنش حد تسليم آرماتورها بايد از يكى از دو روش زير به دست آيد:

الف - روش جابجايی- تنش نظير 0/2 درصد كرنش ماندگار،

ب - روش توقف نيرو - تنش نظير نقطه اى كه افزايش نيرو بعد از آن مشاهده نمى شود. استفاده از اين روش براى آرماتورهايى مجاز است كه داراى يك نقطه تسليم كاملاً واضح و مشخص باشند.

٩-4-٨-٣ در كرنش‌هاى كم تر يا مساوى با كرنش حد تسليم، εy ، تنش فولاد fs ، از رابطه ى (٩-4-١) محاسبه مى شود:

در كرنش هاى بزرگ تر از كرنش حد تسليم، تنش فولاد مستقل از كرنش بوده ومطابق رابطه‌ى (٩-4-٢) منظور ميگردد:

٩-4-٨-4 مدول الاستيسيته ، Es ، براى آرماتورها برابر با ٢٠٠٠٠٠ مگاپاسكال است.

٩-4-٨-٥ تنش حد تسليم به كار برده شده در محاسبات براى آرماتورها بستگی به مشخصات فولاد مصرفى داشته و بر اساس نوع كاربرى نبايد از مقادير داده شده در جدول ٩-4-4 براى آرماتور‌های آجدار، و جدول ٩-4-۵ براى آرماتورهاى ساده بيش‌تر باشد.

٩-4-٨-۶ نوع آرماتورهايى كه براى كاربرى مشخص سازه‌اى استفاده مى‌شوند، بايد براى آرماتورهاى آجدار مطابق جدول ٩-4-4، وبراى آرماتورهاى ساده مطابق جدول ٩-4-٥ باشد.

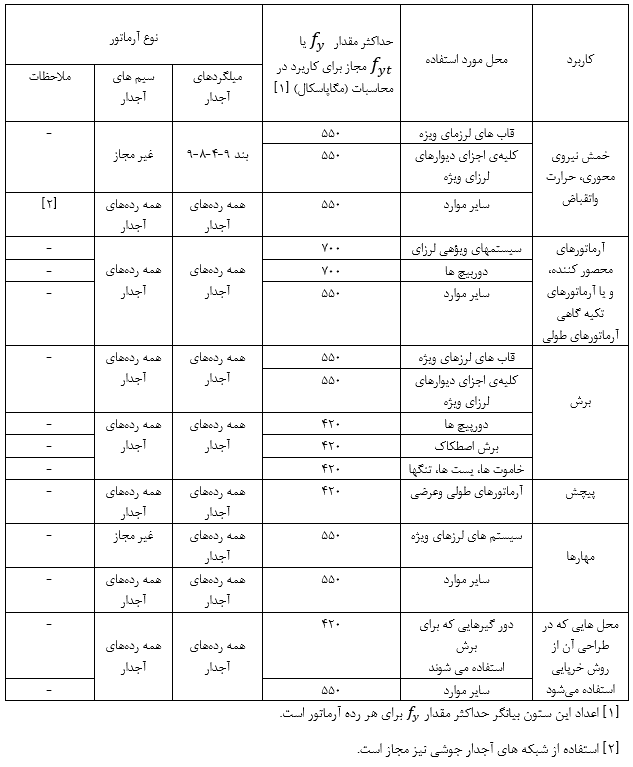

جدول ٩-4-4 كاربرد آرماتورهاى آجدار طولى و عرضى

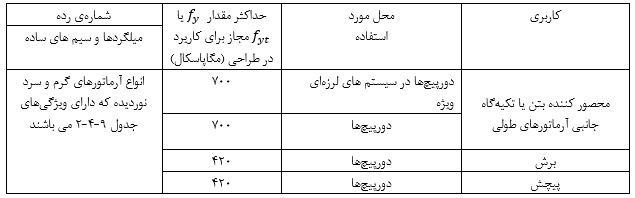

جدول ٩-4-5 كاربرد آرماتورهاى دورپيچ ساده

٩-4-٨-٧ سیم‌های ساده و آجدار و شبكه‌هاى جوشى ساخته شده از سيم‌هاى ساده و آجدار بايد مطابق استاندارد ملى ايران به شماره ١١٥٥٨ باشند.

٩-4-٨-٨ در سيم‌هاى آجدار، فقط استفاده از قطرهاى 1/5 تا١۶ ميلى متر مجاز است. در صورت استفاده از سیم ‌های آجدار با قطر‌های بزر گتر از ١۶ میلی متر، طول‌های مهاری و وصله با منظور نمودن این سیمها مشابه سیم ‌های ساده، و با استفاده از بند ٩-٢١-٣-٧ محاسبه مى‌گردند.

٩-۴-٨-٩ در آرماتور‌های طولی آجدار در قاب‌های ویژه و دیوارهاى لرزه‌اى ويژه و اجزاى آنها از جمله ديوار پايه ها و تيرهاى همبند كه تحت اثر لنگر خمشى، نيروى محورى، و يا هر دو به صورت توام قرار مى گیرند، بايد سه شرط زير ارضا شوند:

الف - تنش تسليم اندازه گيرى شده در آزمايشگاه از تنش حد تسليم در محاسبات، fy ، بيش از١٢۵ مگاپاسكال فراتر نرود.

ب - نسبت تاب كششى اندازه گيرى شده در آزمايشگاه به تنش حد تسليم اندازه گيرى شده در آزمايشگاه از 1/25 کمتر نباشد.

پ - حداقل درصد ازدیاد طول گسیختگى در طول آزمون ٢٠٠ ميلى مترى براى آرماتورهاى به قطر ١٠ تا ٢٠ ميلى متر برابر با 14 درصد، براى آرماتورهاى به قطر ٢٢ تا ٣٥ ميلى متر برابر ١٢ درصد، و برای آرماتور‌های به قطر بزرگتر از 35 ميلى متر وتا ٥٧ ميلى متر برابر ١٠ درصد باشد.

٩-4-٨-١٠ استفاده از آرماتور‌های با مقاومت تسليم بيشتر از ۵۵٠ مگاپاسکال در قاب‌های ويژه مجاز نمى باشد. در آرماتورهائى كه در جداول ٩-٢-٢ و ٩-٢-٥ مقاومت تسليم ٧٠٠ مگاپاسكال مجاز شمرده شده است، بايد مشخصات استاندارد ASTM A706 رعايت شوند.

٩-4-٨-١١ در سازه ها استفاده از آرماتورهاى S520 توليد شده با روش ترمكس ومشابه آن به شرطى مجاز است كه تمام شرايط جدول 9-4-2 رعايت شده باشد. در سازه‌ هاى شكل پذير ويژه انجام آزمايشات لازم در هر پروژه الزامى است.

٩-4-٨-١٢ ضريب انبساط حرارتى براى كليه آرماتورها برابر با   به ازاى هر درجه سلسيوس است.
