مبحث هفتم مقررات ملی ساختمان : ژئوتکنیک و مهندسی پی (1400) | ۳-۵-۷ : پایداری انواع سازه های نگهبان

۱-۳-۵-۷: حالت های حدی دیوارهای صلب وزنی

برای طراحی دیوارهای صلب باید حالت های حدی زیر کنترل شوند:

- مقابله با لغزش

- مقابله با واژگونی

- تأمین ظرفیت باربری پی زیر دیوار

- بررسی پایداری کلی دیوار

- کنترل سازه ای دیوار در برابر خمش و برش

- کنترل نشست پی زیر دیوار

۲-۳-۵-۷: حالت های حدی دیوارهای انعطاف پذیر مهار شده

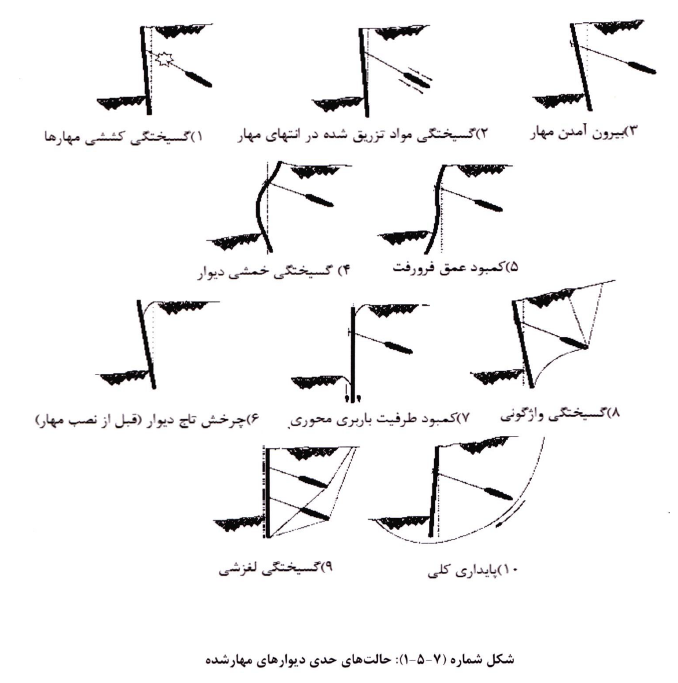

۱-۲-۳-۵-۷: برای طراحی دیوارهای مهار شده از پشت باید حالت های حدی شکل (۷-۵-۱) کنترل شود.

٧-٥-٣-٢-٢: جهت تحلیل دیوارهای مهار نشده باید تمام حالتهای حدی ۴ تا ۱۰ نشان داده شده در شکل (۱-۵-۷) بدون در نظر گرفتن مهارها کنترل گردند.

۳-۲-۳-۵-۷: دیوار مهار شده از جلو می تواند با مهارهای مایل یا متقابل باشد در دیوار با مهار متقابل یا مایل حالت های حدی علاوه بر موارد فوق باید کمانش مهارها بالا آمدگی کف گود و جوشش ماسه در کف گود نیز بررسی شود.

3-3-5-7 : حالت های حدی دیوارهای خاک مسلح

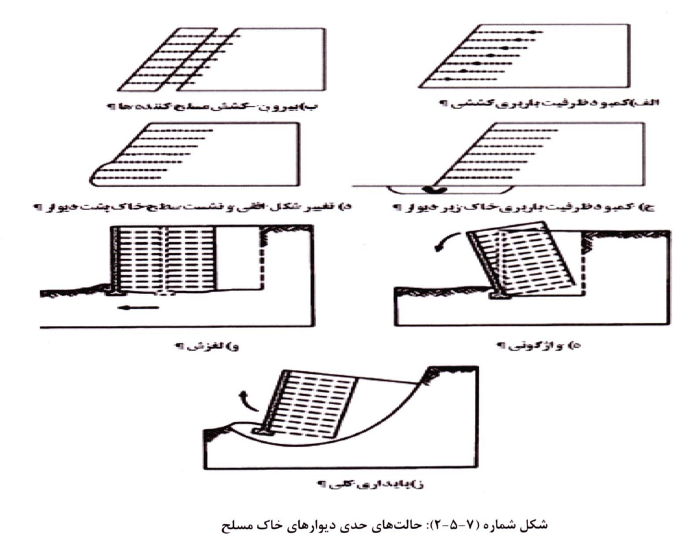

برای طراحی دیوارهای خاک مسلح باید حالت های حدی نشان داده در شکل (۷-۵-۲) کنترل شود.
