مبحث هفدهم مقررات ملی ساختمان : سامانه گاز طبیعی در ساختمان (1403) | 5-5-17 فضای محل نصب دستگاه گازسوز

در تأمین هوای احتراق دستگاه‌ های گازسوزی كه هواى مورد نياز احتراق از فضاى محل نصب تأمين می شود باید هوا به مقدار کافى و از روش هاى مختلف وارد آن فضا شود. روش تأمين هوا در محل نصب دستگاه گازسوز بر اساس شرايط فضاى محل نصب تعيين می شود.

١٧-٥-٥-١ فضا با نرخ نفوذ هواى نامشخص

فضای محل نصب دستگاه گازسوز که نرخ نفوذ هوای آن محاسبه نشده یا نامشخص باشد، مشمول موارد زير خواهد بود:

الف) اگر حجم فضای محل نصب دستگاه گازسوز برابر یا بیش از ١ متر مكعب برای هر ١٧٨ كيلو کالری در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاه‌ های گازسوز آن فضا باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعايت الزامات و بر اساس يكى از روش های مندرج در بندهای ١٧-٥-4-١ الى ١٧-٥-4-٥ انجام شود.

ب) اگر حجم فضاى محل نصب دستگاه گازسوز كمتراز ١ متر مكعب براى هر ١٧٨ كيلو كالرى در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاه‌ های گازسوز آن فضا باشد، تأمين هوای احتراق فضای محل نصب دستگاه گازسوز بايد با رعايت الزامات و بر اساس يكى از روش هاى مندرج در بندهاى ١٧-٥-4-٢ الى ١٧-٥-4-٥ انجام شود. بنابراين تأمين هواى احتراق با استفاده از روش مندرج در بند ١٧-٥-4-١ براى این گونه فضاها مجاز نيست.

١٧-٥-٥-٢ فضا با نرخ نفوذ هواى مشخص

فضای محل نصب دستگاه گازسوز است كه نرخ نفوذ هواى آن محاسبه [1] شده وتعداد دفعات تعويض هوا در هر ساعت [2] مشخص باشد.

١٧-٥-٥-٢-١ نرخ نفوذ هوا به فضاى محل نصب دستگاه  گازسوز محاسبه شده وتعداد دفعات تعویض هوا مساوی یا بیش از 0/6 نوبت در هر ساعت باشد، حجم فضاى مورد نياز محل نصب دستگاه  گازسوز را با در نظر کرفتن تعداد دفعات تعويض هوا برابر . نوبت در هر ساعت (0.6=ACH) براساس روابط (١) و (٢) محاسبه گردد.

الف) اگر حجم فضای محل نصب دستگاه‌ های گازسوز برابر یا بیش از حجم مورد نیاز محاسبه شده بر اساس روابط (١) یا (٢) باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز بايد با رعايت الزامات و براساس يكى از روش هاى مندرج در بندهاى ١٧-٥-4-١ الى ١٧-٥-4-٥ انجام شود.

ب) اگر حجم فضای محل نصب دستگاه‌ های گازسوز كمتر از حجم مورد نياز محاسبه شده بر اساس روابط (١) یا (٢) باشد، تأمین هواى احتراق فضاى محل نصب دستگاه گازسوز بايد با رعايت الزامات و بر اساس يکى از روش هاى مندرج در بندهای ١٧-٥-4-٢ الى ١٧-٥-4-٥ انجام شود. بنابراين، تأمین هوای احتراق با استفاده از روش مندرج در بند ١٧-٥-4-١ براى این گونه  فضاها مجاز نيست.

 پاورقی

[1] محاسبات براساس مراجعى مانند ASHRAE انجام مى شود.

[2] ACH-Air Change per Hour.

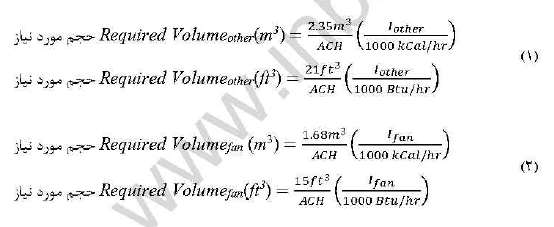

رابطه (١) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه‌ های گازسوز بدون فن به كار مى رود. رابطە (٢) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه‌های گازسوز فندار به کار میرود.

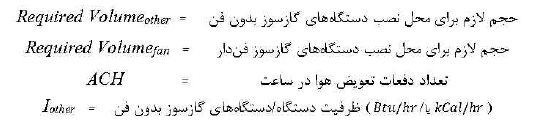

در روابط فوق:

توضیح: در صورتی که در فضایی هم دستگاه گازسوز بدون فن و هم دستگاه گازسوز فندار وجود داشته باشد، حجم مورد نياز مجموع حجم هاى محاسبه شده از روابط (١) و (٢) براى هر يک از دستگاه‌ های گازسوز خواهد بود.

١٧-٥-٥-٢-٢ نرخ نفوذ هوا به فضاى محل نصب دستگاه  گازسوز محاسبه شده وتعداد دفعات تعویض هوا کمتر از 0/6 نوبت در هر ساعت باشد، حجم فضاى مورد نياز محل نصب دستگاه  گازسوز رابا در نظر گرفتن تعداد دفعات تعويض هوا كمتر 0/6 نوبت درهر ساعت (0.6>ACH) بر اساس روابط (١) و (٢) محاسبه گردد.

الف) اگر حجم فضای محل نصب دستگاه‌ های گازسوز برابر یا بیش از حجم مورد نياز محاسبه شده بر اساس روابط (١) یا (٢) باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعايت الزامات و براساس يكى از روش هاى مندرج در بندهاى ١٧-٥-4-١ الى ١٧-٥-4-٥ انجام شود.

ب) اگر حجم فضای محل نصب دستگاه‌ های گازسوز کمتر از حجم مورد نیاز محاسبه شده بر اساس روابط (١) يا (٢) باشد، تأمين هواى احتراق فضاى محل نصب دستگاه گازسوز بايد بارعايت الزامات و بر اساس يكى از روش هاى مندرج در بندهاى ١٧-٥-4-٢ الى ١٧-٥-4-٥ انجام شود. بنابراين، تأمین هوای احتراق با استفاده از روش مندرج در بند ١٧-٥-۴-١ براى این گونه  فضاها مجاز نيست.

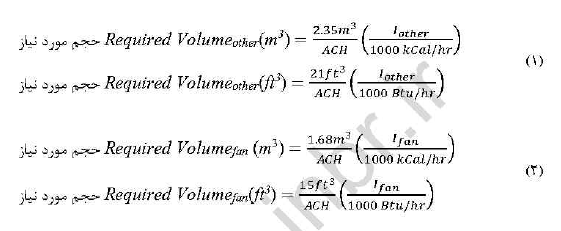

رابطه (١) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه‌ های گازسوز بدون فن به كار مى رود.

رابطه (٢) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه‌ های گازسوز فندار به كار می رود.

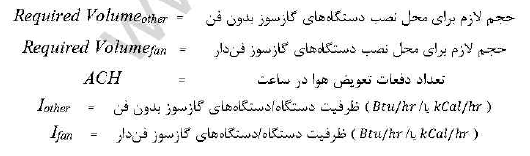

در روابط فوق:

توضیح: در صورتی که در فضایی هم دستگاه گازسوز بدون فن و هم دستگاه گازسوز فندار وجود داشته باشد، حجم مورد نياز مجموع حجم‌هاى محاسبه شده از روابط (١) و (٢) براى هريک از دستگاه‌ های گازسوز خواهد بود.
