مبحث پانزدهم مقررات ملی ساختمان : آسانسورها و پلکان برقی (1392) | 1-3-15 الزامات اوليه طراحی

مهندسين طراح باید با استفاده از اطلاعات این بخش و اطلاعات تکميلی اخذ شده از شرکت هاي معتبر سازنده نسبت به انتخاب نوع، تعداد، ظرفيت و مکان صحيح قرارگيری پلکان برقی اقدام نمایند و مسئوليت هرگونه اشتباهی درخصوص موارد ذکرشده به عهده آنان می باشد.

1-1-3-15 پلکان برقی باید در محلی که بيشترین تردد مسافران از آنجا صورت می گيرد تعبيه گردد، و بدون بروز اغتشاش در مسير حرکت عادی آن طبقه، افراد را به سطح بالاتر یا پایين تر منتقل نماید. در صورت عدم امکان رؤیت باید با علائم مناسبی افراد به سمت پلکان برقی هدایت شوند.

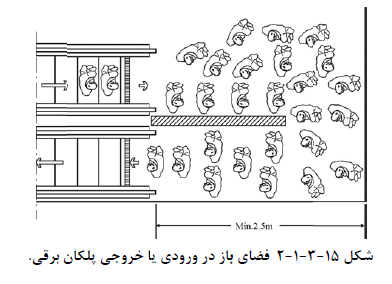

2-1-3-15 در ابتدا و انتهای پلکان برقی فضای غير محصور مناسبی در نظر گرفته شود، به نحوی که مسافران به راحتی به مسير حرکت خود ادامه داده از ازدحام در قسمت ورودی و خروجی جلوگيری شود. حداقل عرض این فضا باید به اندازه فاصله لبه بيرونی دستگيره ها به علاوه 80 ميلیمتر از هر طرف بيشتر بوده و عمق آن از انتهای دستگيره حداقل 2/5 متر باشد (شکل 15-3-1-2 )، در صورتی که عمق 2 متر باشد حداقل عرض باید دو برابر فاصله بين مرکز دو دستگيره باشد.

3-1-3-15  مهندسان طراح با توجه به شرایط و موقعيت ساختمان می توانند آرایش پلکان برقی را با رعایت بندهای این مقررات و مشورت شرکت های معتبر سازنده به کار گيرند.

4-1-3-15 در مکان های پرتردد نظير مترو و پایانه های مسافری باید از پله های عریض استفاده نمود. پلکان برقی این اماکن باید از نوع پرکار یا خيلی پرکار انتخاب شوند.

5-1-3-15 در صورتی که پلکان برقی در محيط روباز استفاده می شود باید از نوعی انتخاب شود که سازگاری کافی با شرایط محيطی را دارا باشد.

6-1-3-15 اطراف منطقه باز طبقۀ فوقانی می بایستی به نحوی محصور گردد که امکان سقوط ناخواسته اشيا یا افراد، وجود نداشته باشد.

7-1-3-15 حداکثر سرعت پلکان برقی درصورتی که زاویه شيب آن بيش از 30 درجه نباشد 0/75 متر بر ثانيه می باشد. در صورتی که زاویه شيب بين 30 تا 35 درجه باشد حداکثر سرعت اسمی 0/5 متر بر ثانيه میباشد.

8-1-3-15 سرعت اسمی پياده رو متحرک در ورودی و خروجی آن حداکثر 0/75 متر بر ثانيه می باشد.

9-1-3-15 تحت شرایط خاصی سرعت اسمی پيادهرو متحرک در ورودی و خروجی تا 0/9 متر بر ثانيه قابل افزایش است در این صورت نباید عرض پياده رو متحرک از 1/10 متر بيشتر باشد.

10-1-3-15 حداقل فاصله قائم مجاز ما بين نوک هر پله تا هر مانع فوقانی 2/30 متر می باشد.

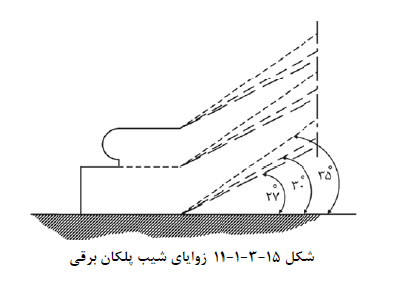

11-1-3-15 زاویه شيب پلکان برقی نباید از 30 درجه بيشتر شود. در صورتیکه حداکثر ارتفاع پله 6 متر و حداکثر سرعت آن 0/5 متر بر ثانيه باشد این زاویه تا 35 درجه قابل افزایش است (شکل 15-3-1-11)

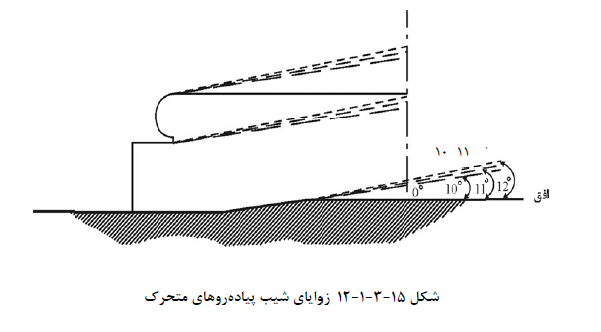

12-1-3-15 زاویه شيب پياده رو متحرک حداکثر 12 درجه نسبت به سطح افق می باشد (شکل 15-3-1-12 )

13-1-3-15 در صورتی که زاویه شيب پياده رو متحرک بيش از 6 درجه باشد، باید در سطح فوقانی حرکت حداقل مسافت 0/4 متر را با زاویه شيب کمتر از 6 درجه طی نماید. در صورتی که سرعت طبق مقررات بند (15-3-1-12) باشد این مسافت حداقل به 1/6 متر افزایش می یابد.
