مبحث پانزدهم مقررات ملی ساختمان : آسانسورها و پلکان برقی (1392) | 2-3-15 ویژگی های سازه و نحوه انتخاب پلکان برقی و پياده رو متحرک

1-2-3-15 نيروهای استاتيکی و دیناميکی وارد شده از طرف پلکان برقی و پياده رو متحرک به سازه ساختمان و نيروی قابل تحمل قلاب های نصب پلکان برقی و پياده رو متحرک متناسب با عرض پله، ارتفاع، زاویه، نوع مصالح مورد استفاده توسط شرکت سازنده تعيين میشود. لذا مهندسان طراح سازه باید پس از مشخص نمودن ارتفاع، زاویه و انتخاب عرض پله طبق بند (15-3-2-2)، ميزان نيروها و محل اثر آنها را از شرکت های معتبر سازنده پلکان برقی و پياده رو متحرک اخذ نموده در محاسبه و طراحی سازه لحاظ نمایند.

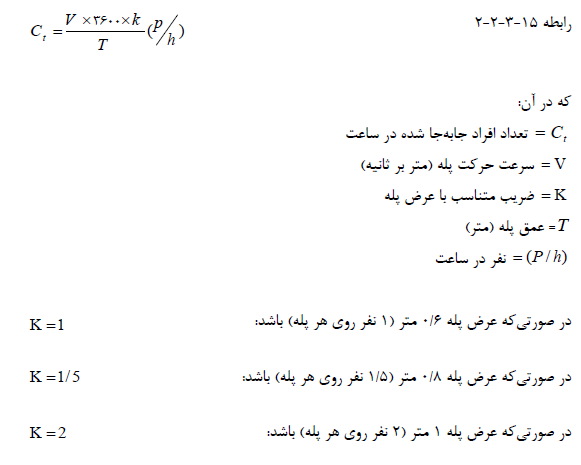

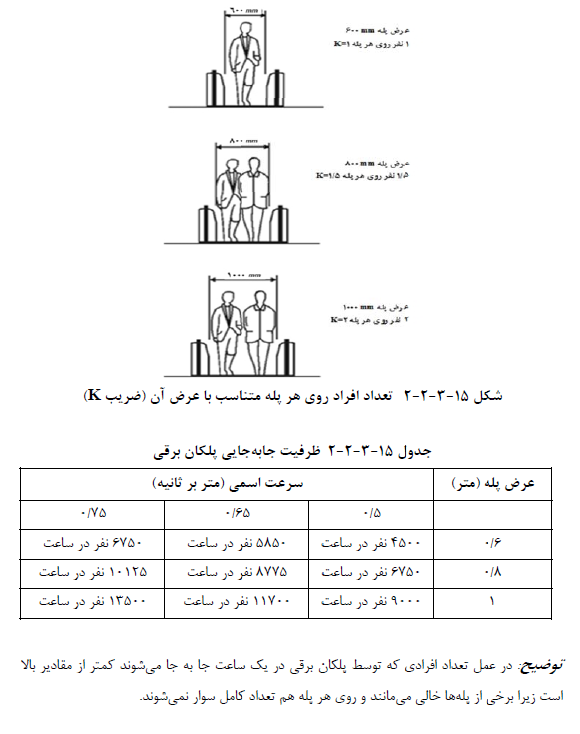

2-2-3-15 ظرفيت جابه جایی افراد توسط پلکان برقی در ساعت از نظر تئوری از رابطه 15-3-2-2 به دست میآید (شکل 15-3-2-2). همچنين جدول 15-3-2-2 ظرفيت جابه جایی برای سرعت ها و عرض پله های معمول را نمایش می دهد.

3-2-3-15 محاسبه ظرفيت جابه جایی افراد در پياده رو متحرک از رابطه مندرج در بند (15-3-2-2) به دست می آید. ضریب K در صورتی که عرض پياده رو متحرک 1/20 متر باشد، 2/5 می باشد.

4-2-3-15 در طراحی محل نصب پلکان برقی و پياده رو متحرک باید پيش بينی های لازم جهت چاهک متناسب با نوع و ارتفاع پلکان برقی و پياده رو متحرک مدنظر قرار گيرد، ابعاد و ارتفاع چاهک مذکور طبق جدول های شرکت های سازنده پلکان برقی و پياده رو متحرک طراحی می گردد.
