مبحث چهاردهم مقررات ملی ساختمان : تاسیسات مکانیکی (1396) | ١۴-٧-٢ آب گرم کن

١۴-٧-٢-١ كلیات

الف) آب گرم كن بايد ظرفيت لازم براى تأمين آب گرم مصرفى ساختمان را داشته باشد.

١۴-٧-٢-٢ استاندارد

الف) آب گرم کن باید گواهی ساخت و آزمایش از یک مؤسسۀ دارای صلاحیت قانونی داشته باشد.

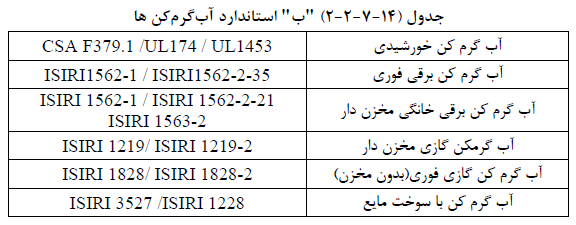

ب) ساخت آب گرمکن باید مطابق استانداردهاى جدول 14-٧-٢-٢ ب" باشد.

14-٧-٢-٣ نصب

الف) آب گرم کن باید طبق دستورالعمل کارخانۀ سازندہ نصب گردد. فاصلۀ آب گرم کن با دیوارهای اطراف بايد دست‌كم ٣٠٠ ميلى متر (١٢ اینچ) باشد. در نصب آب گرم كن گازى بايد علاوه بر دستورالعمل كارخانة سازنده، استانداردهاى " شركت ملى گاز ايران" نيز رعايت شود.

ب) آب گرمکن در جایی باید نصب شود که بدون تخریب اجزای دایمى ساختمان، قابل برداشتن باشد.

پ) لوله كشى آب سرد وگرم وتخلية شير اطمينان آب گرم كن بايد طبق الزامات مندرج در « مبحث شانزدهم، تأسیسات بهداشتی » انجام شود.

(١) لولۀ تخليۀ شیر اطمینان و لولۀ تخلیۀ آب گرمكن نباید مستقيماً به شبكۀ فاضلاب متصل شود.

ت) دود کش آب گرم کن‌های نفت سوز و گاز سوز بايد با رعايت الزامات فصل يازدهم اين مبحث طراحی و اجرا شود.

ث) هوای احتراق آب گرم کن‌های نفت سوز و گاز سوز بايد با رعايت الزامات فصل نهم اين مبحث تأمین شود.

ج) گاز سوخت آب گرم کن گازی باید طبق الزامات مندرج در « مبحث هفدهم، لوله‌کشی گاز طبیعی» لوله کشی شود.

ح) كابل كشى برق وسيستم كنترل آب كرمكن برقى بايد با رعايت الزامات « مبحث سيزدهم، طرح و اجرای تأسیسات برقی ساختمان ها » طراحی و اجرا شود.

14-٧-٢-4 كنترل و ايمنى

الف) آب گرم کن باید مجهز به کنترل كنندۀ خودكار دما مطابق استاندارد ساخت باشد. كنترل كنندة دمای آب گرم کن گازى بايد مورد تأييد "شركت ملى گاز ايران" باشد.

آب گرم کن گازى فورى بايد به كنترل كنندة دما، شير خودكار كنترل جريان گاز، و سيستم جرقه زن و نظارت بر شعله مطابق استاندارد ملى 1828 ISIRI، مجهز باشد.

ب) آب گرم كن بايد مجهز به شير اطمينان فشار ودما، با فشار تنظيم شده 1035 كيلوپاسكال (١٥٠ پوند بر اينچ مربع) ودماى تنظيم شده ٩٩ درجه سلسيوس (٢١٠ درجة فارنهايت)، باشد. نصب هرگونه شير بر روى لوله خروجى شير اطمينان مجاز نيست. انتهاى لوله تخليه شير اطمينان بايد بدون دنده باشد و تا ٣٠٠ ميليمترى (١٢ اينچ) كف اتاق محل نصب ادامه یابد. اتصال این لوله به شبكۀ فاضلاب ساختمان مجاز نيست.

14-٧-٢-٥ آب گرم كن بايد به شيرتخليه مجهز باشد. اندازة قطر شيرتخليه بايد طبق دستورالعمل کارخانۀ سازنده و دست کم برابر قطر دهانۀ تخلیه باشد.

١۴-٧-٢-۶ آب گرمکن باید با عایق گرمایی پوشانده شود، ضخامت عایق باید به اندازه‌ای باشد که تلفات انرژی گرمایی از سطوح خارجی آبگرم کن از 47 وات بر مترمربع (١۵ بی تی یو در ساعت بر فوت مربع) بیشتر نشود. در محاسبۀ اتلاف انرژى، دماى محيط محل نصب بايد حداكثر ١٨ درجۀ سلسیوس در نظر گرفته شود.

١۴-٧-٢-٧ فشارکار مجاز آب گرم كن نباید از ١٠٣٨ کيلوپاسكال (١٨٠ پوند بر اینچ مربع) كمتر باشد.

١۴- ٧-٢-٨ ظرفیت آب گرم کن

ظرفیت ذخیرۀ آب گرم کن گازی مخزن دار باید دست کم برای هر واحد مسکونی یکخوابه ٧۵ لیتر (٢٠ گالن)، دوخوابه ١١٠ ليتر (٣٠ گالن) و سەخوابه ١۵٠ ليتر (۴٠ گالن)، باشد.

١۴-٧-٢-٩ ظرفیت آب گرمکن گازی فوری برای واحدهای مسکونی یک و دو خوابه باید دستکم ١٢ لیتر در دقیقه (3/2 گالن در دقیقه) و سه خوابه و بیشتر دست کم ١٩ لیتر در دقیقه (۵ گالن در دقیقه) باشد.

١۴-٧-٢-١٠ آبگرم کن هائی که از مبدل‌های مبرد بہ آب برای گرم کردن آب گرم مصرفی استفاده می کنند باید از طرف سازنده برای این منظور توصیه شده باشد و گواهی ساخت و آزمايش تأيید شده توسط موسسۀ دارای صلاحیت قانونی داشته باشد.

١۴-٧-٢-١١ استفادہ از آب گرمکن برای گرم کردن ساختمان

الف) اگر آب گرم کن علاوه بر تهیه و ذخیرۀ آب گرم مصرفی، برای گرم کردن ساختمان هم به كار میرود، باید بوسیلۀ سازنده برای این منظور توصیه شده باشد و دارای گواهی ساخت و آزمایش باشد.

ب) ظرفیت آب گرم کن که برای تھیۀ آب گرم مصرفی و نیز گرم کردن ساختمان به کار میرود، باید به اندازه‌ای باشد که بار گرمایی ساختمان موجب کاهش دمای آب گرم مصرفى مورد نياز نشود.

پ) در آب گرم کنهای ویژه تهیه آب گرم مصرفی و تأمین انرژی گرمايى ساختمان، بايد مدارهاى لوله کشی آب گرم مصرفی و آب گرم کننده ساختمان مستقل و جدا از هم باشند.

ت) دستگاه مشترک تهیه آب گرم مصرفی و آب گرم كننده ساختمان بايد مجهز به سيستم كنترل دمای آب گرم مصرفی باشد تا با وجود نیاز به دمای بالاتر برای گرم کردن ساختمان، دمای آب گرم مصرفی بیش از ۶٠ درجه سلسيوس (١۴٠ درجۀ فارنهایت) نشود.

١۴-٧-٢-١٢ دودکش آب گرم کن باید مطابق الزامات فصل یازدهم همین مبحث طراحی، ساخته و نصب شود.
