مبحث چهاردهم مقررات ملی ساختمان : تاسیسات مکانیکی (1396) | ١۴-٧-۴ دیگ آب گرم و بخار

14-٧-4-١ كليات

الف) دیگ‌ های آب گرم و بخار فولادی از نوع پوسته اى با ساختمان جوش شده بايد طبق الزامات مندرج در استاندارد ملّى 4231 يا 2790 BS و يا 12953 BS/EN طراحى و ساخته شوند:

ب) دیگ آب گرم از نوع گاز سوز كاملاً بسته از نوع "C" بايد طبق استاندارد ملى 12156 ويا BS 15501 EN و 15502 BS EN باشد.

پ) دیگ يک پارچه آب گرم تلفيقى گازسوز بايد مطابق با استاندارد ملّى ١١٠٠٥ ويا BS EN 15501 و 15502 BS EN باشد .

ت) دیگ چدنی مخصوص گرمایش مركزى و توليد آب گرم مصرفى (بطور غير مستقيم) بايد مطابق با استاندارد ملی ۴۴٧٣ باشد.

ث) دیگ فولادی با ساختمان جوش شده مخصوص گرمایش مرکزی و تأمین آب گرم مصرفی (بطور غير مستقيم) باید مطابق استاندارد ملّى ٧٩١١ باشد.

ج) پكيج هاى گازسوز گرمايش مركزى نوع B11 و B11BS مجهز به مشعل آتمسفريک، بايد مطابق استاندارد ملی ۵٣۶٣ باشند.

چ) پكيج هاى گازسوز گرمايش مركزى نوع چگالشى با ظرفيت حداكثر تا ٧٠ كيلووات (٢٣٩٠٠٠ بی تی يو در ساعت) بايد مطابق استاندارد ملى 14553 يا 15502 BS EN باشد.

ح) ديگ آب گرم چكالشى گاز سوز با ظرفيت ٧٠ تا ١٠٠٠ كيلووات (٢٣٩٠٠٠ تا 3415000 بیتی يو در ساعت) بايد مطابق استاندارد 15417 BS EN باشد

خ) دیگ آب گرم چگالشى با سوخت مايع با ظرفيت تا ١٠٠٠ كيلووات (3415000 بی تی یو در ساعت) بايد مطابق استاندارد 15034 BS EN باشد.

د) دیگ آب گرم يا بخار بايد مطابق «(14-٣) مقررات كلى»، گواهى ساخت و آزمايش از يک مؤسسۀ دارای صلاحیت قانونی داشته باشد.

١۴-٧-۴-٢ نصب

الف) دیگ آب گرم یا بخار باید طبق دستورالعمل کارخانه سازندە نصب گردد.

(١) نسخه کامل دیاگرام کنترل دستگاه و دستورالعمل راه اندازی و راهبری دیگ، که در آن روش روشن و خاموش کردن، راه اندازی، تنظیم و نکات مربوط به راهبری و نگهداری دستگاه درج شده است، باید از طرف سازنده همراه با دستگاه، ارائه شود و به طور دائم در محل نصب آن نگهداری شود.

(٢) نصب کننده ی متخصص باید دستگاه را راه اندازى تنظيم وآزمايش كند ، و از عملكرد سيستم كنترل اطمينان حاصل نمايد

(٣) ظرفيت دستگاه و ديگر اطلاعات ضرورى، مطابق «(14-٣) مقررات كلی»، بايد روى پلاک دستگاه نقش شده باشد.

ب) دستگاہ باید روی پی مسطح و مقاوم برای تحمل وزن دستگاه در حال کار و توزیع این وزن بر سطح پی دستگاه، سوار شود. پی دستگاه باید از جنس نسوختنى باشد.

(١) دستگاه باید به طور اطمینان بخش و پایدار به اجزای سازه ساختمان مهار شود. بارهاى ناشى از زمین لرزه در طراحی سیستم مهار دستگاه به سازه باید در نظر گرفته شود.

اگر دستگاه لرزش داشته باشد، باید زیر پایه های آن لرزه گير مناسب و مورد تأييد نصب شود، مگر آنکه سازنده این لرزه گیر را بین دستگاه و پایۀ آن نصب کرده باشد.

پ) اتاقی که دستگاه در آن نصب می شود باید دارای کفشوی یا هر دهانه تخلیه مورد تأیید دیگر، مناسب برای تخلیه آب دستگاه باشد.

(١) اتصال دهانه تخلیه دستگاه به لوله‌ کشی فاضلاب ساختمان، بايد طبق الزامات «مبحث شانزدهم - تأسیسات بهداشتی» باشد.

١۴-٧-۴-٣ فاصله اطراف دستگاہ

الف) برای بازرسی، سرویس، تعمیر، تعویض و مشاهده لوازم اندازه گیری، باید در اطراف دستگاه فاصله کافی پیش بينى شود.

(١) در اطراف دستگاه، پهنای راه عبور بدون مانع نبايد از ٥٠٠ ميلى متر (٢٠ اينچ) كمتر باشد.

١۴-٧-۴-۴ فاصله ایمنی بالای دستگاہ

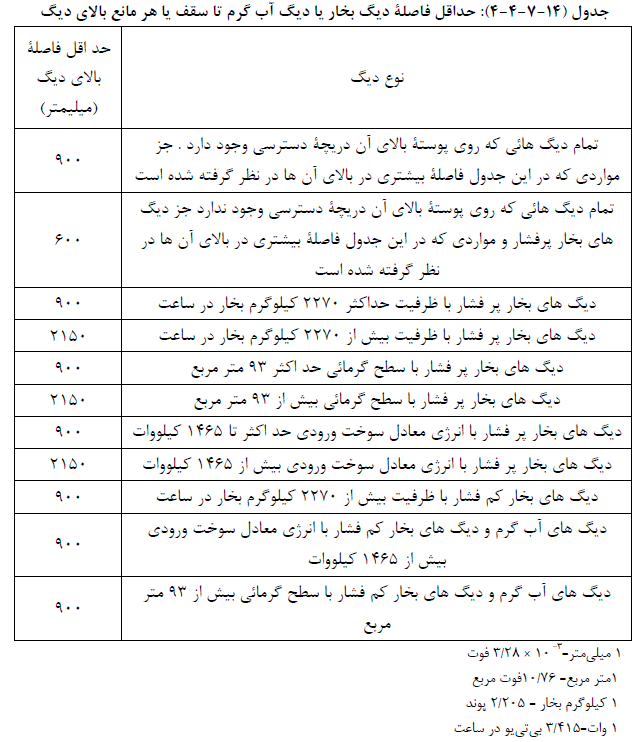

فاصله بالای دیگ آب گرم یا بخار تا سقف یا هر مانع دیگری که بالای دیگ قرار داشته باشد بايد مطابق جدول ١۴-٧-4-4 باشد.

١۴-٧-۵-۴ کف محل نصب دیگ

الف) کف محل نصب دیگ آب گرم یا بخار باید از جنس نسوختنى باشد.

14-٧-4-6 شيرها

الف) شيرهاى قطع و وصل

(١) بر روی لوله‌ های ورودی و خروجی دیگ آبگرم يا بخار بايد شير قطع و وصل نصب شود.

(٢) اگر تعدادی دیگ به صورت موازی قرار گیرند، هر یک از دیگ ها باید شیر قطع و وصل جداگانه داشته باشد.

ب) شیر تغذیه آب دیگ

(١) لولۀ آب، از شبکه لوله‌کشی توزیع آب آشامیدنی ساختمان، باید با رعایت الزامات مندرج در «مبحث شانزدهم - تأسیسات بهداشتی» به سیستم تغذیه آب دیگ متصل گردد.

پ) شیر تخلیه سریع

(١) هر دیگ بخار باید مجهز به شیر تخلیه سریع باشد.

(٢) این شیر تخلیه باید در محلی که روی دیگ پیشبینی شده است، نصب شود.

(٣) اندازه این شير باید طبق دستورالعمل کارخانه سازنده و دست کم برابر قطر دهانه تخليه سریع دیگ باشد.

(۴) روی دیگ هاى بخار با فشار كار مجاز بيش از ۶٨٩ كيلو پاسكال (١٠٠ پوند بر اينچ مربع) بايد دو شیر تخلیه بصورت سری نصب شود که دست کم یکی از آن ها ازنوع آهسته بازشو باشد.در اینصورت شیر قطع سریع باید نزدیک تر به دیگ نصب شود.

(۵) در اتصال لوله تخلیه، از محل شیر تخلیۀ سریع تا نقطه دریافت فاضلاب در محل نصب دیگ، الزامات مندرج در « مبحث شانزدهم - تأسيسات بهداشتى» بايد رعايت شود.

١۴-٧-۴-٧ اتصال لوله سوخت

الف) مشعل گازسوز

(١) لوله کشی گاز سوخت باید طبق الزامات مندرج در «مبحث هفدهم – لوله کشی گاز طبیعی» انجام گیرد.

(٢) بر روی لوله ورودی گاز سوخت به مشعل دیگ، پيش از لوازم كنترل، بايد يك شير قطع و وصل دستى نصب شود.

(٣) لوله انشعاب گاز براى شمعك مشعل بايد پيش از شير قطع و وصل نصب شود. لوله انشعاب گاز برای شمعک باید شیر قطع و وصل مخصوص به خود داشته باشد.

ب) مشعل با سوخت مایع

(١) سوخت مایع باید طبق الزامات مندرج در «فصل دوازدهم - ذخیره و انتقال سوخت مایع» لوله کشی شود.
