نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 1- جزئيات و اتصالات سقف يا بام با ورق های موجدار

پوشش با ورق های موجدار فلزی، به جز موارد خاص بايد با لايه عايق حرارتی يا به صورت دوپوش اجرا شود، به گونه ای كه امكان تهويه بين دوپوش بخصوص درمناطق مرطوب فراهم باشد.
پوش داخلی ممكن است از مصالح مختلف پيش ساخته يا درجا مانند انواع اندودها باشد. آب بندی و مقاومت پوشش سقف بويژه در محل اتصالات و ابتدا و انتهای ورق ها در مقابل باد، كج باران يا بوران بسيار پر اهميت است. لاپه ها يا تيرهای فرعی ممكن است به صورت يک سره روی تيره های اصلی يا اندازه شده بين تيرها نصب شوند كه اولی اجرای سريع با ضخامت زياد سقف و روش دوم اجرای كندتر با ضخامت كمتر و ظريف تر سقف بر حسب شرايط پروژه انتخاب و اجرا می شود.
نقشه های اين بخش شامل:

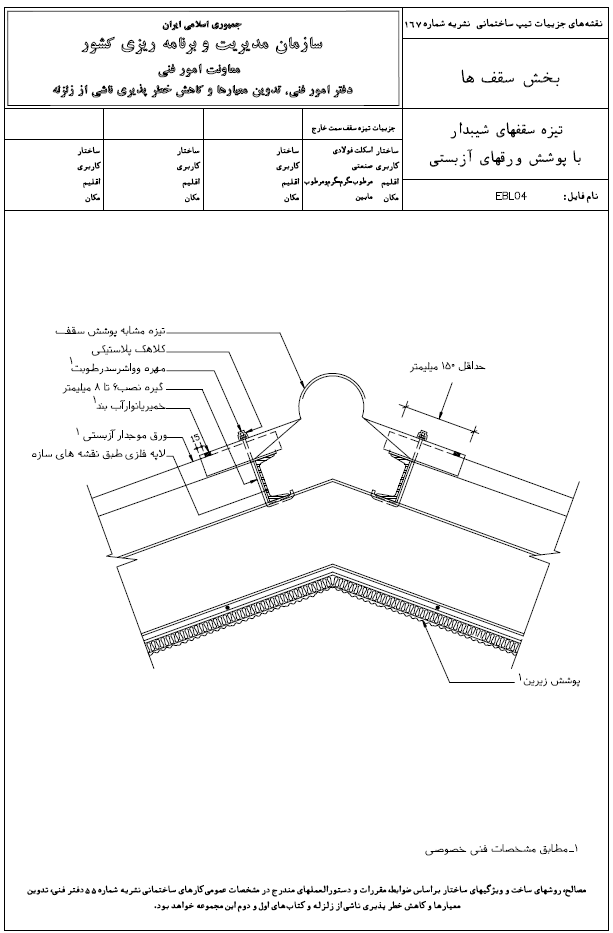

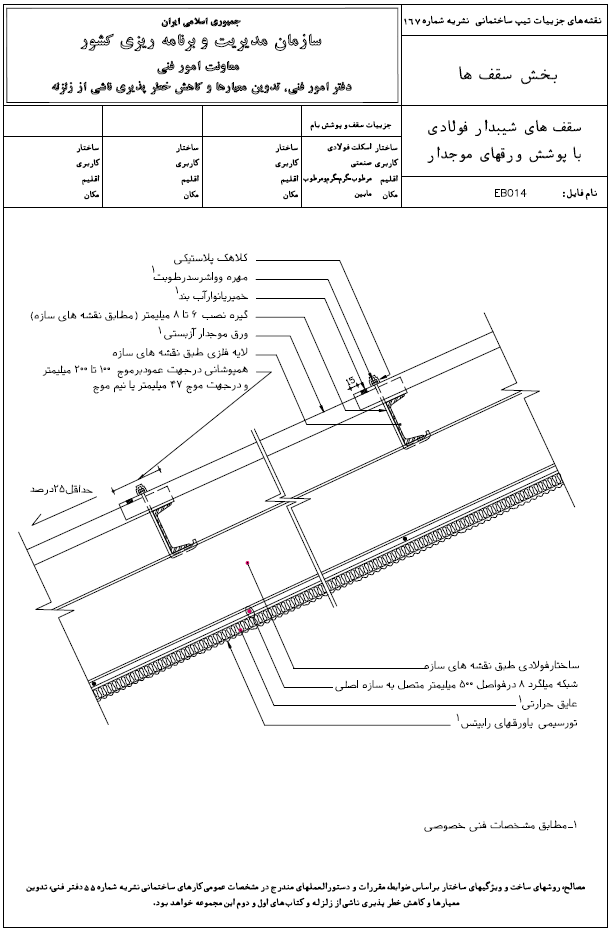

• نقشه های جزئيات سقف و اتصالات آن

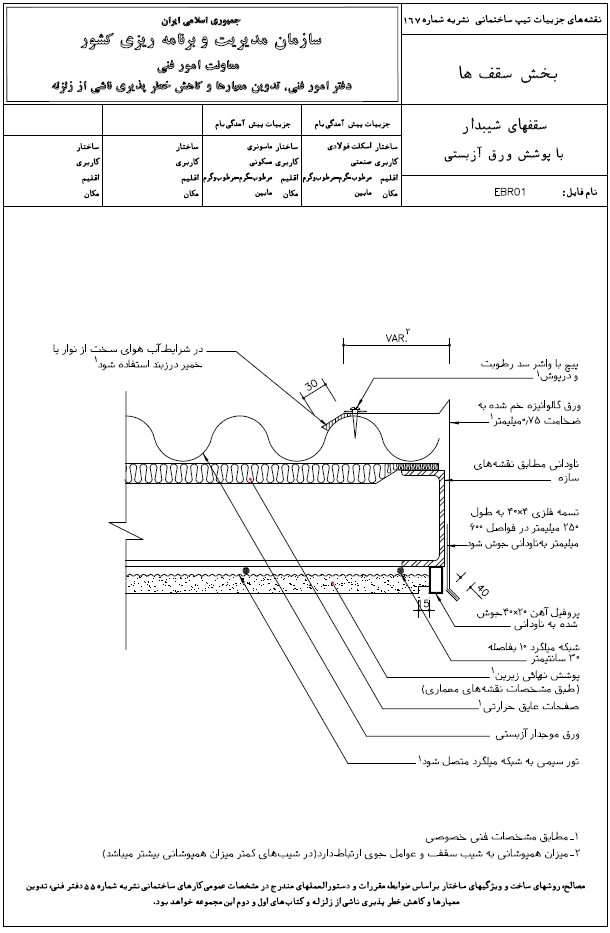

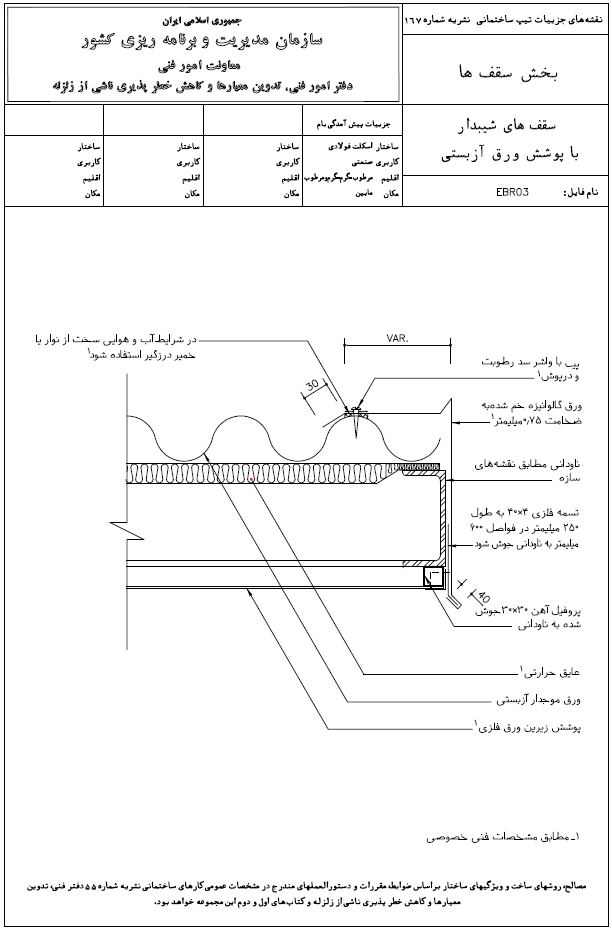

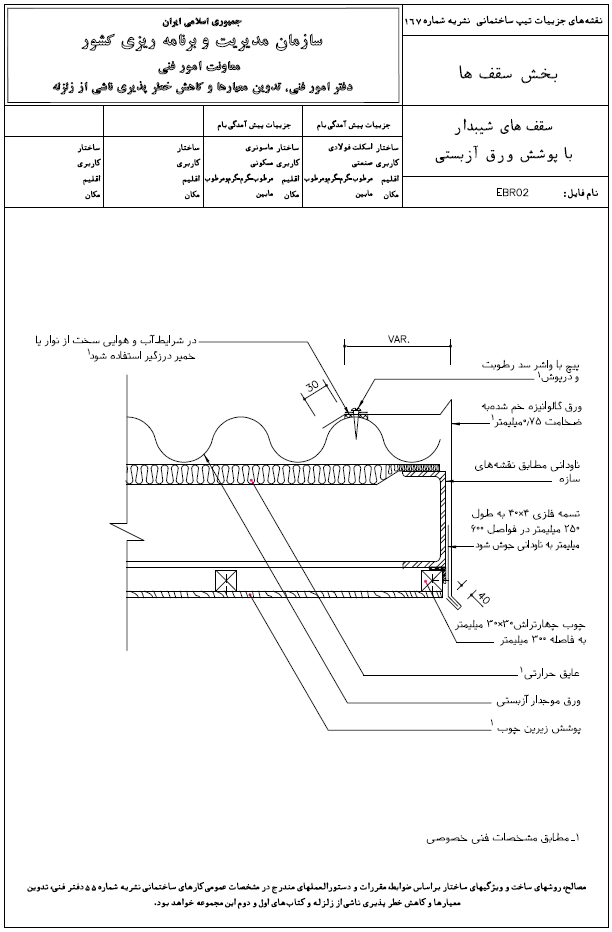

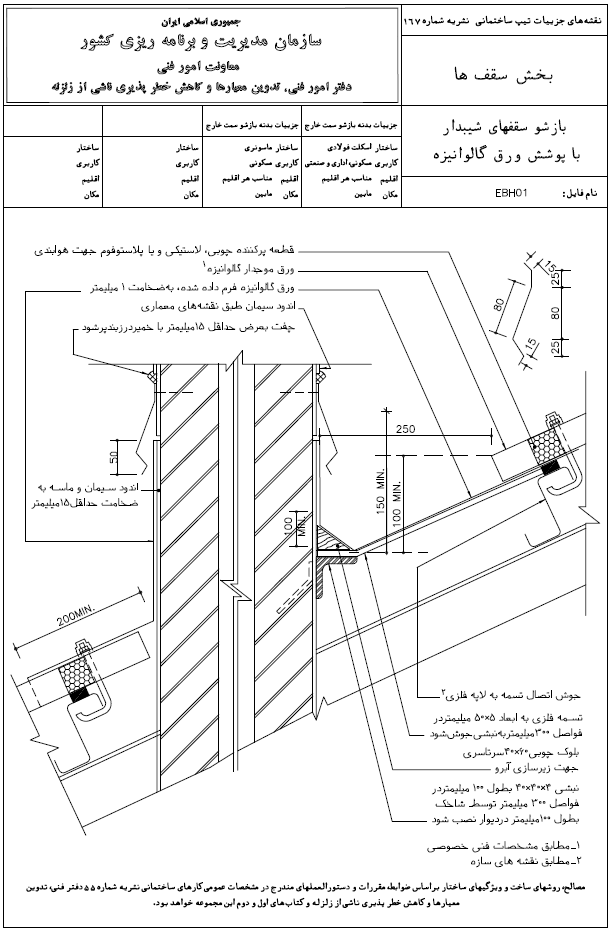

• نقشه های جزئيات انتها و پيشانی سقف

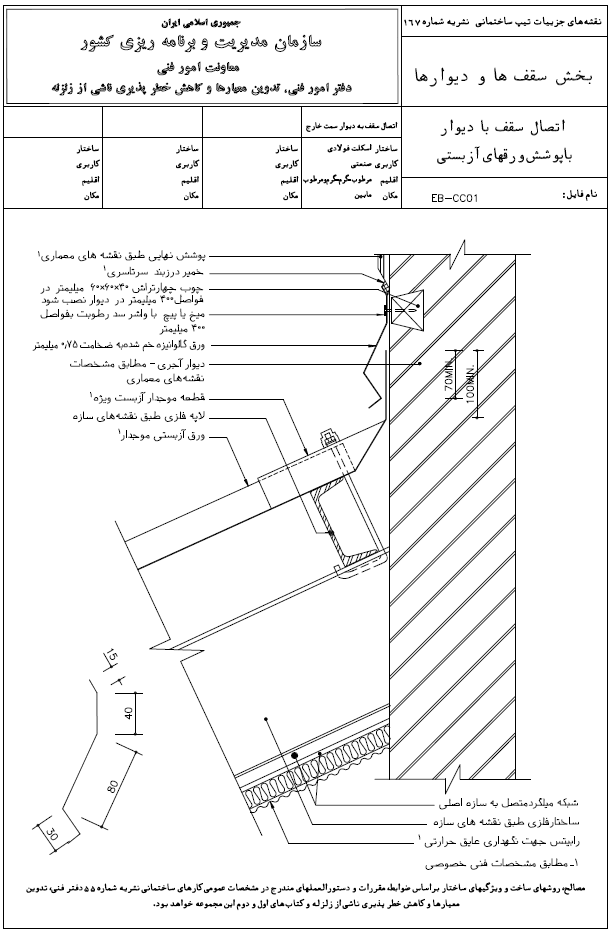

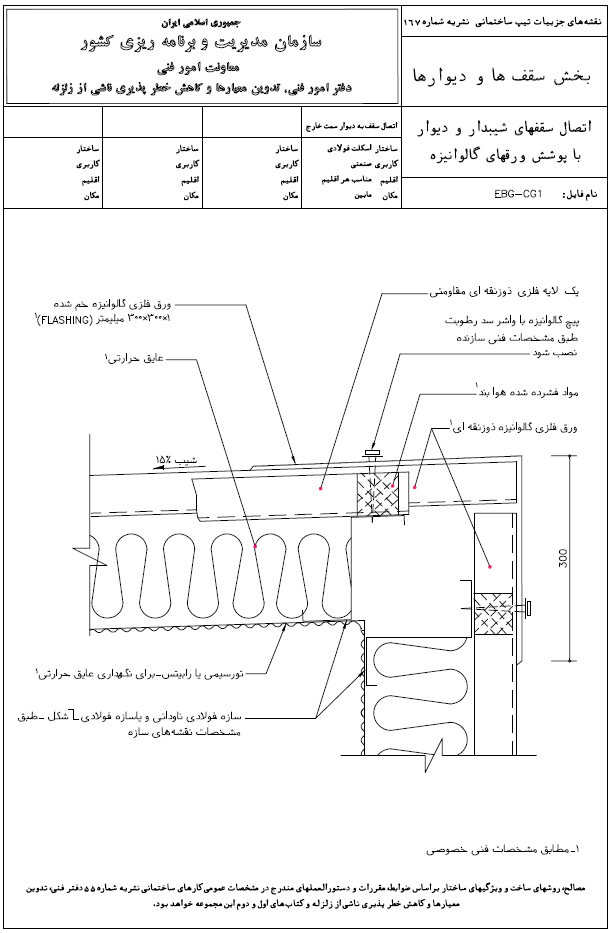

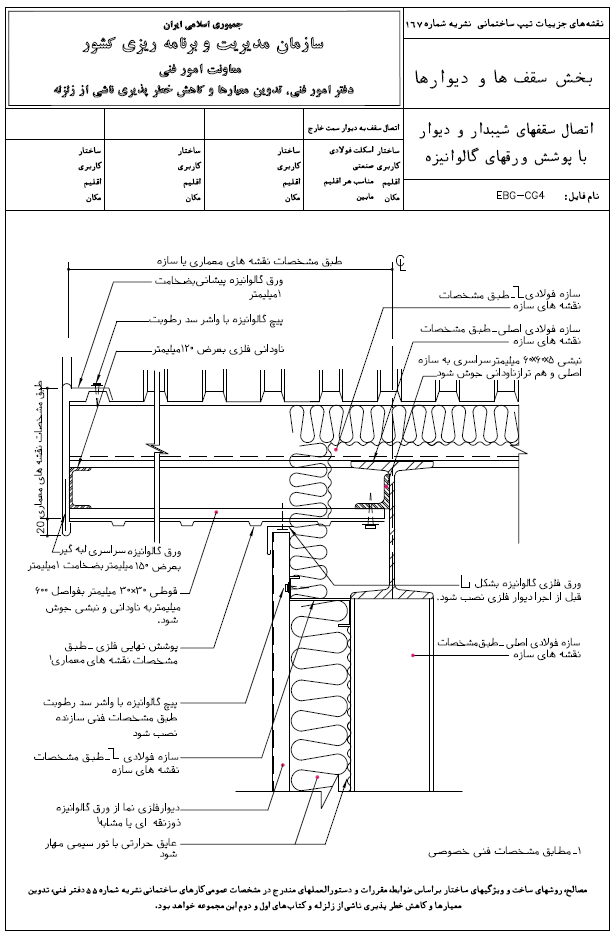

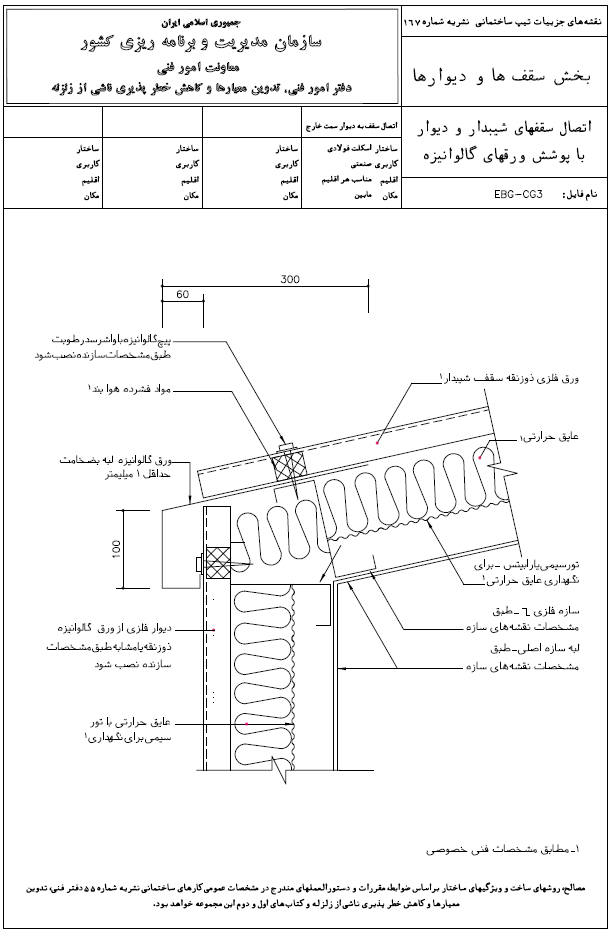

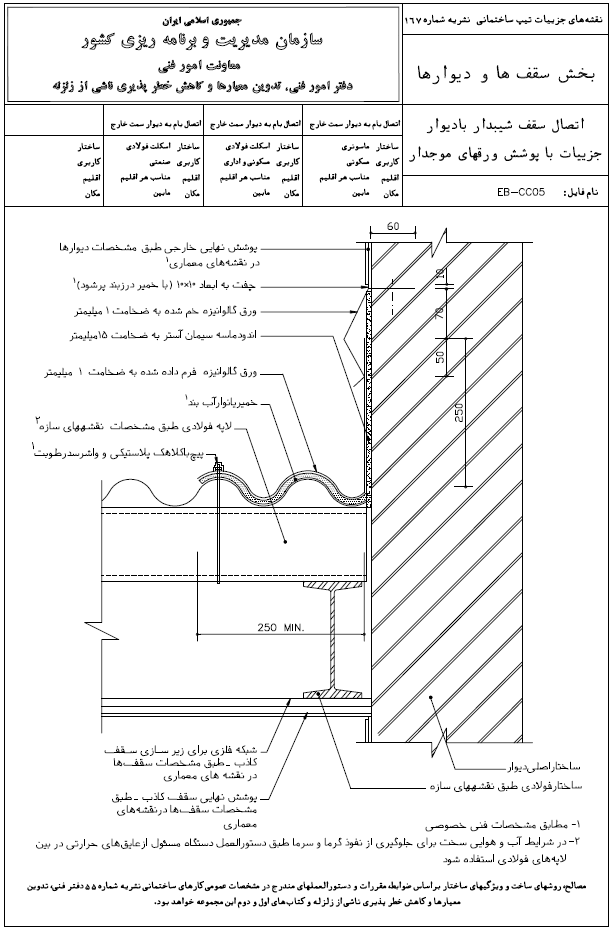

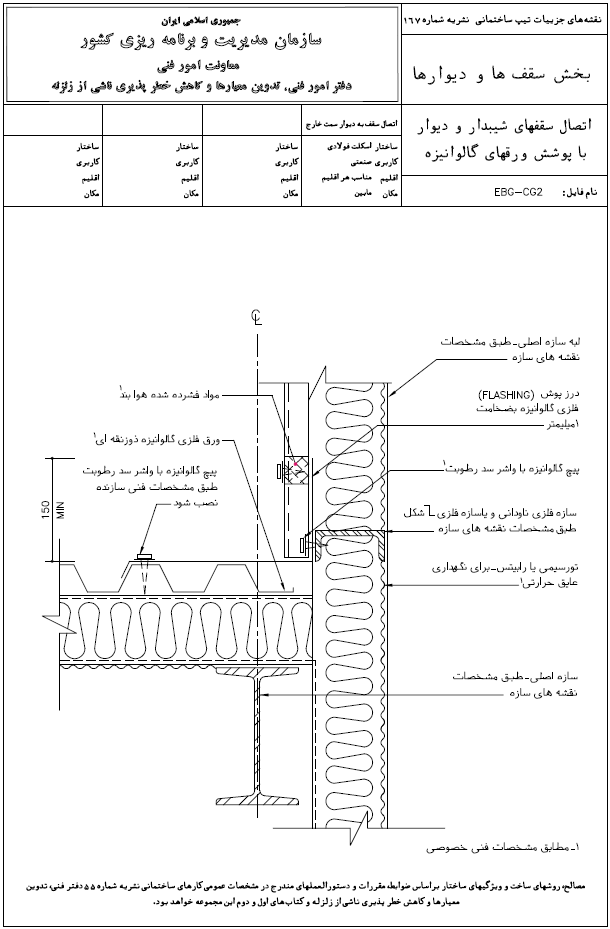

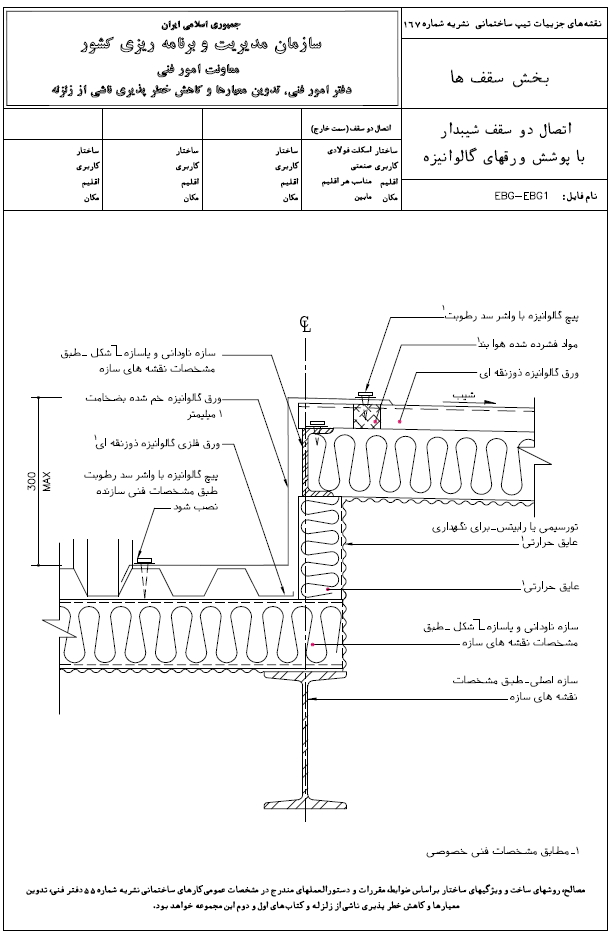

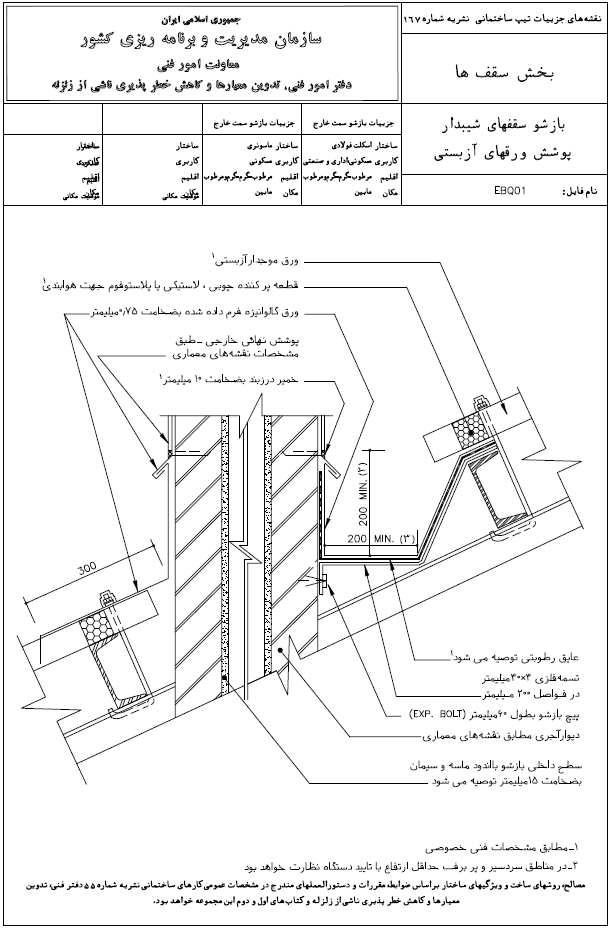

• نقشه های جزئيات اتصال سقف به ديوار و سقف

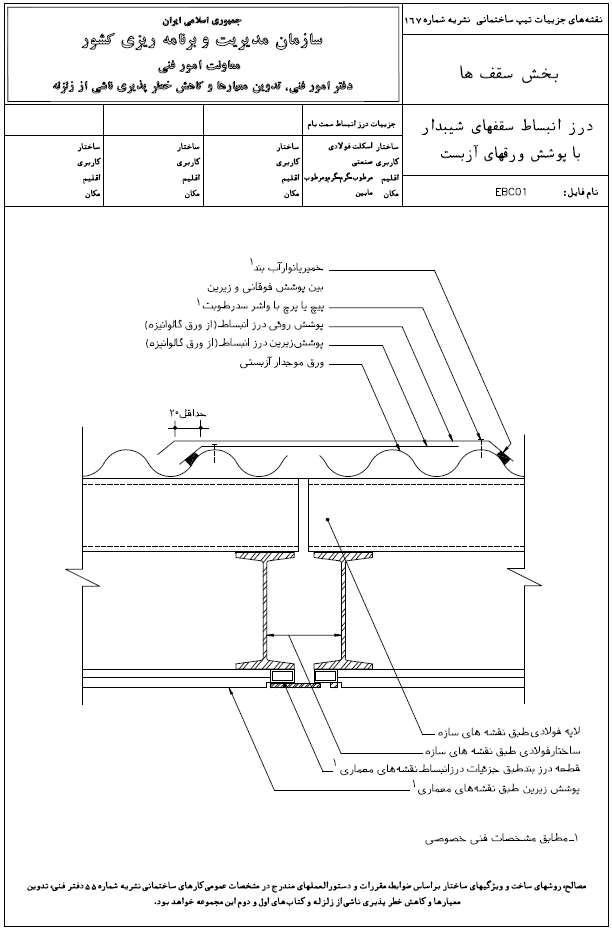

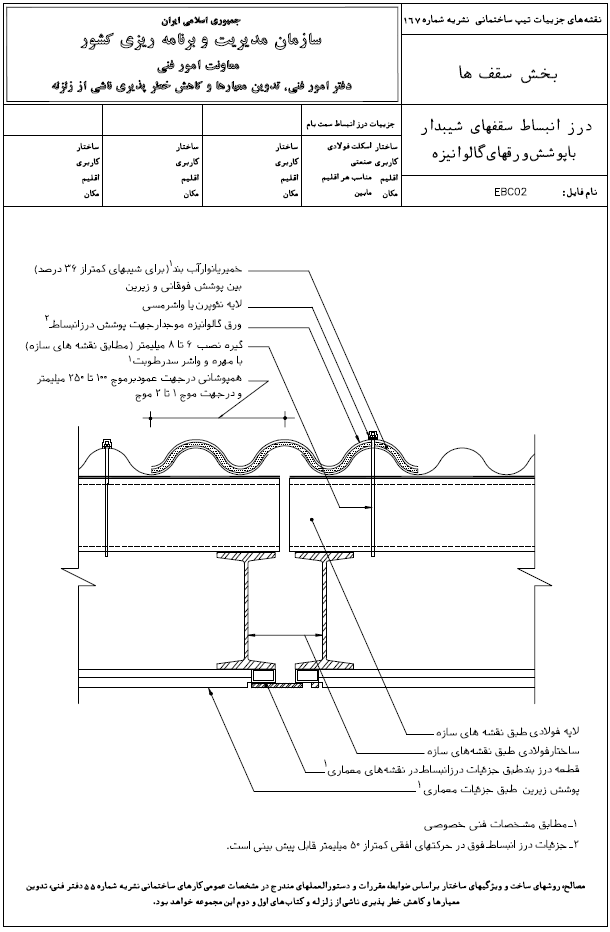

• نقشه های جزئيات درزهای انبساط

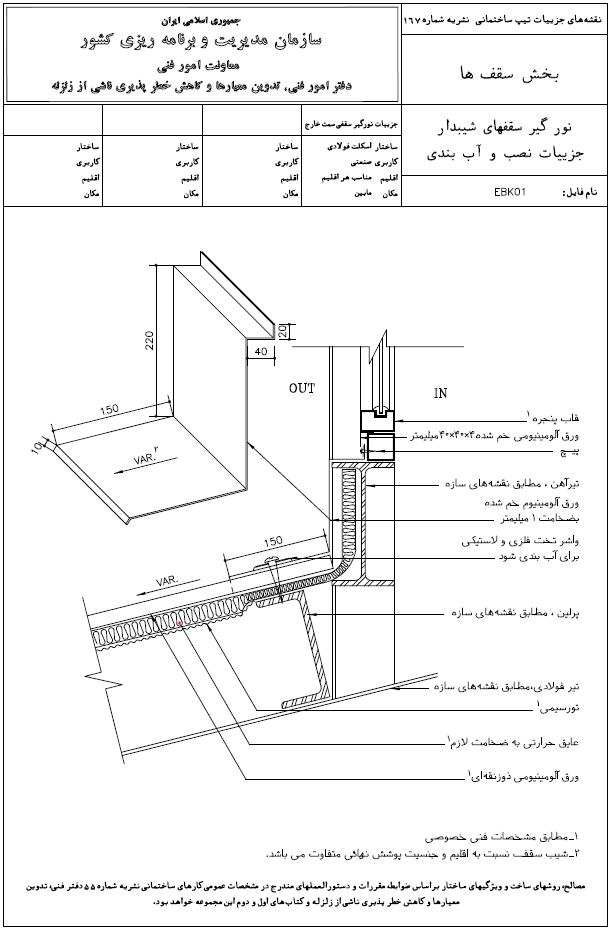

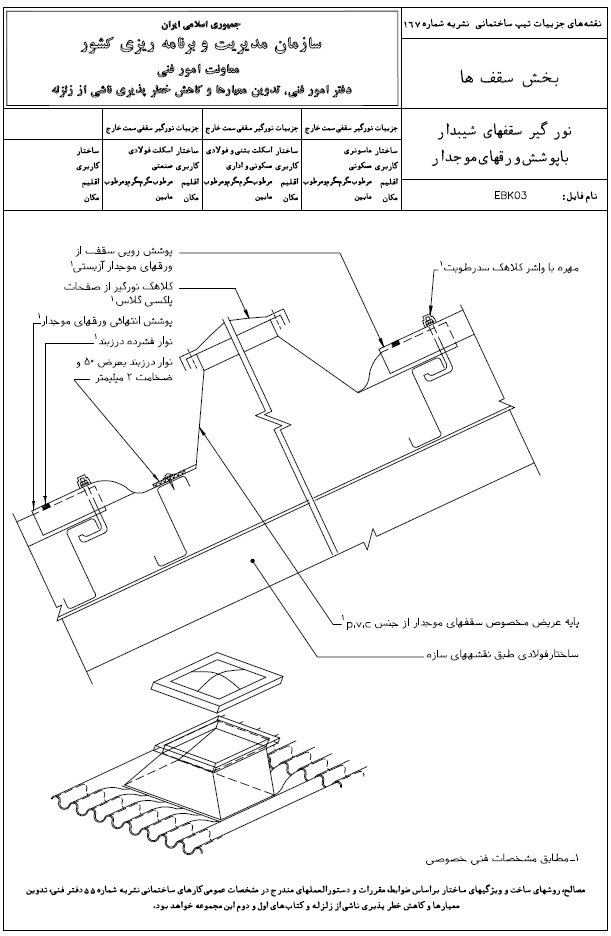

• نقشه های جزئيات نورگيرهای سقف های شيبدار
