نقشه های جزئیات تیپ برای ساختمان های صنعتی با سازه فولادی : نشریه شماره 167 جلد 3 | 2- جزئيات و اتصالات سقف با پوشش پانل های ساندويچی

ساندويچ پانل ها اگرچه ظاهراً گران تر از سيستم ورق های موجدار ساده است ولی با در نظر گرفتن، زمان صرفه جويی شده به جهت نصب راحت و سريع، استحكام، پاكيزگی و بهداشت محيط، دو طرف نما بودن پانل ها، قابليت استفاده مجدد در پروژه ها، و مقاوم در مقابل حركت های انبساطی و انقباظی ويژگی ای است كه گرانی پانل ها را توجيح می كند.البته نوع پروژه و امكانات كارگاهی در انتخاب بسيار تأيين كننده است.
نصب ساندويچ پانل ها مشابه ورق های ساده موج دار فلزی بايد اول مطابق ضوابط فنی توليد كننده باشد و دوم با توجه به شرايط اقليمی، طراحی مقدار شيب، همپوشانی و درزبندی پانل ها، ظرفيت ابروها و ناودان ها و جزئيات نصب پانل ها به سازه بويژه اتصالات كه به كمک ورق های گالوانيزه فرم داده شده تقويت شوند، بايد مورد دقت و توجه مضاعف باشد.لاپه ها يا تيرهای فرعی ممكن است به صورت يک سره روی تيرهای اصلی يا اندازه شده بين تيرها نصب شوند. چون پانل های ساندويچی دو طرف نما توليد می شوند، زير سقف نياز به پوشش اضافی ندارد. لذا توصيه می شود در اين سيستم سقف تا حد امكان ظريف با اتصالات دقيق و منظم بصورت نمايان كار شود.
نقشه های اين بخش شامل:

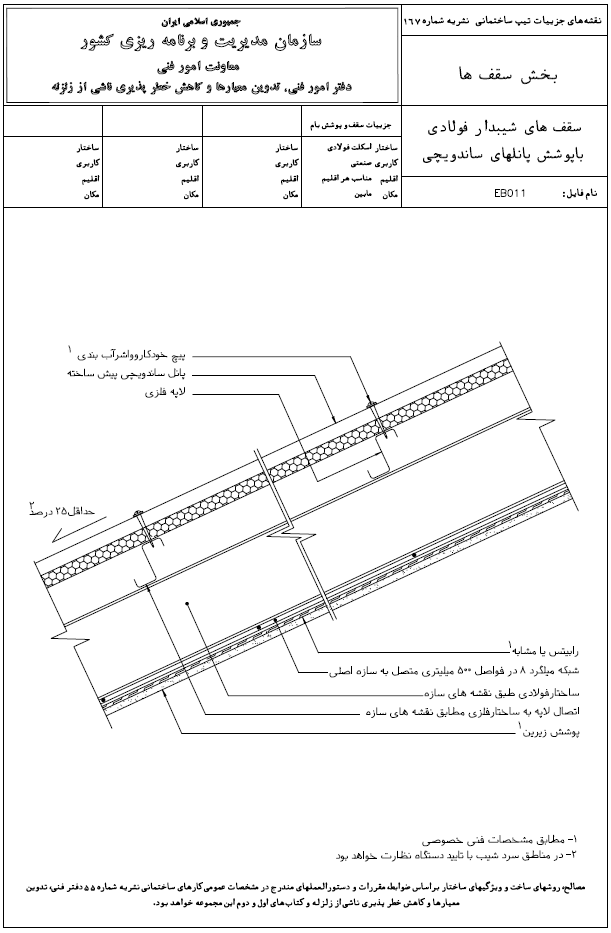

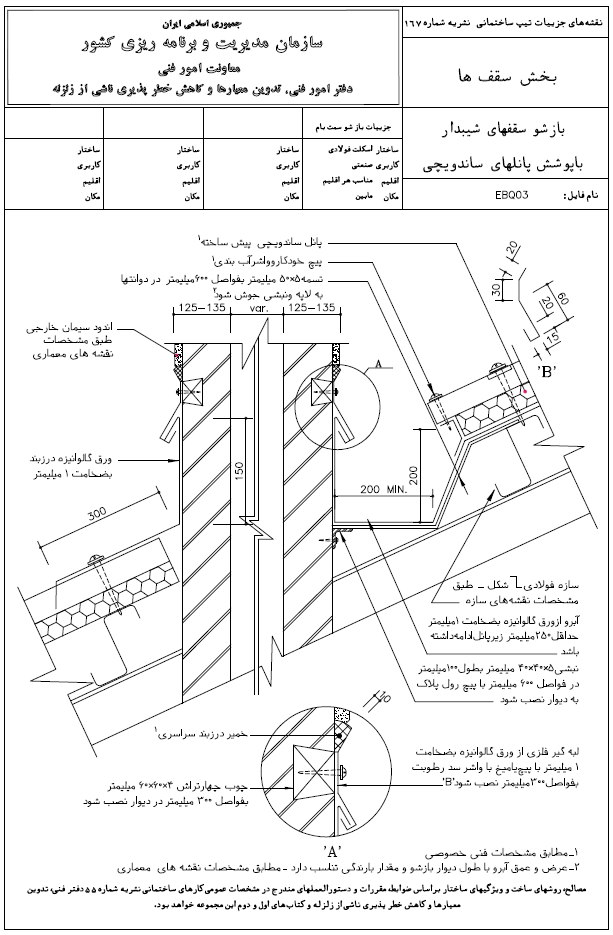

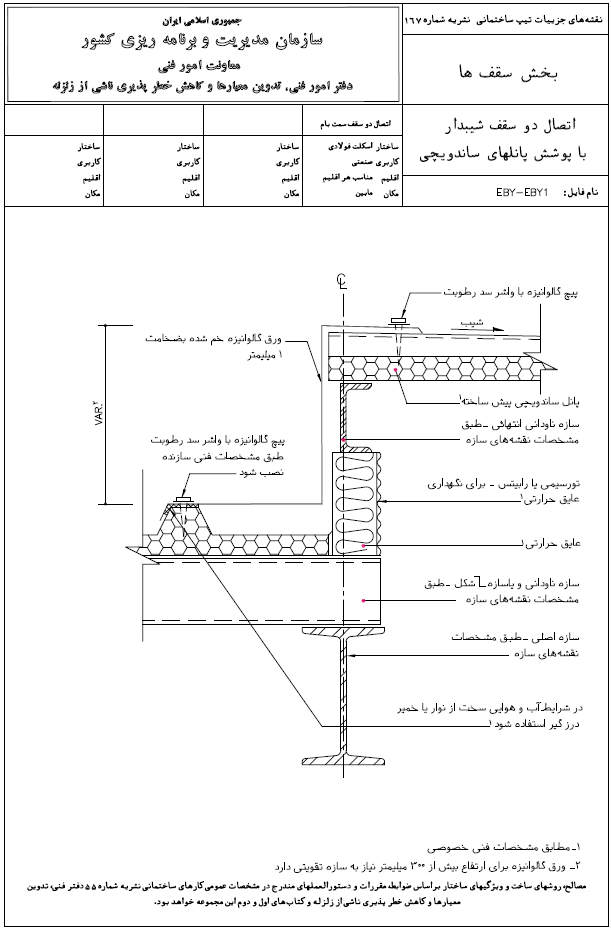

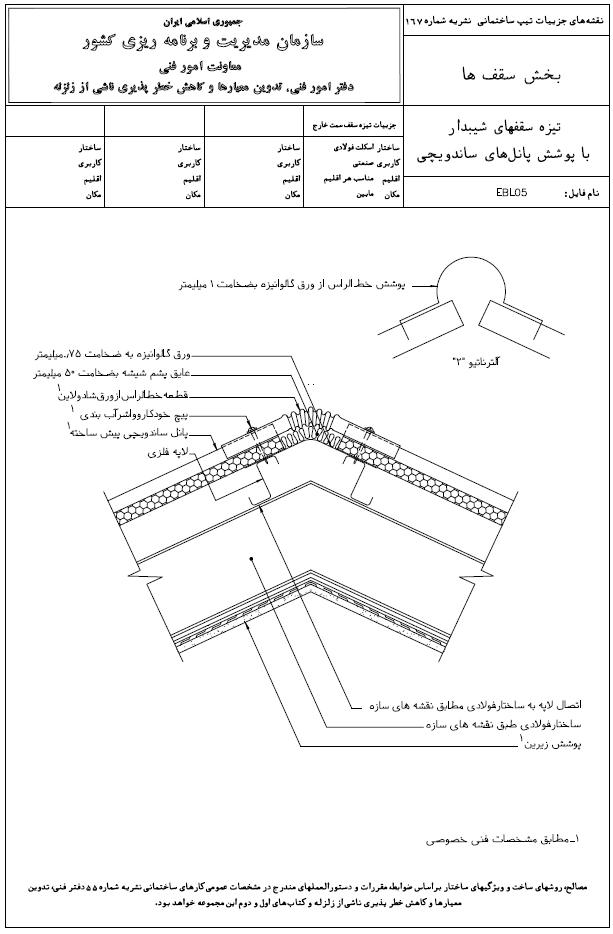

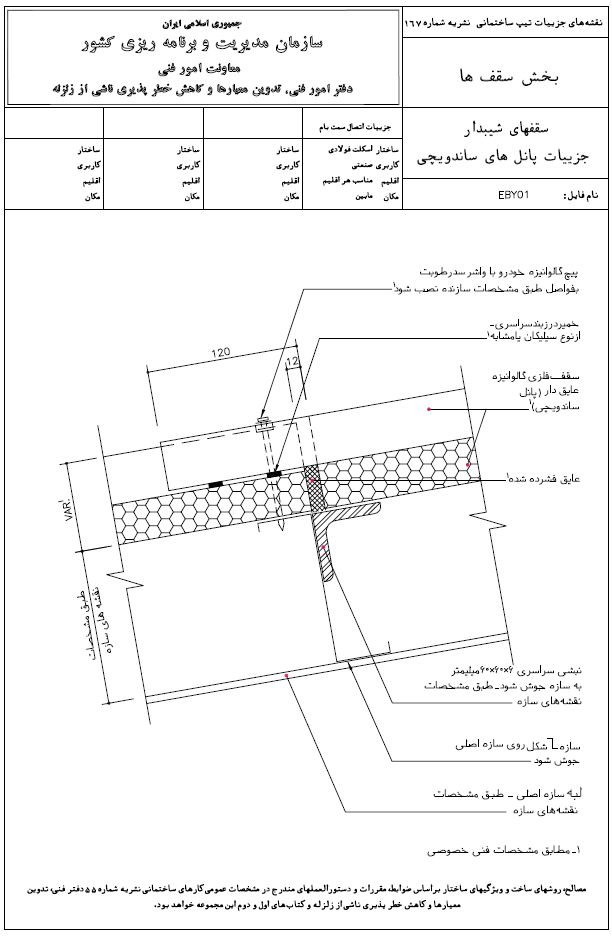

• نقشه های جزئيات سقف و اتصالات

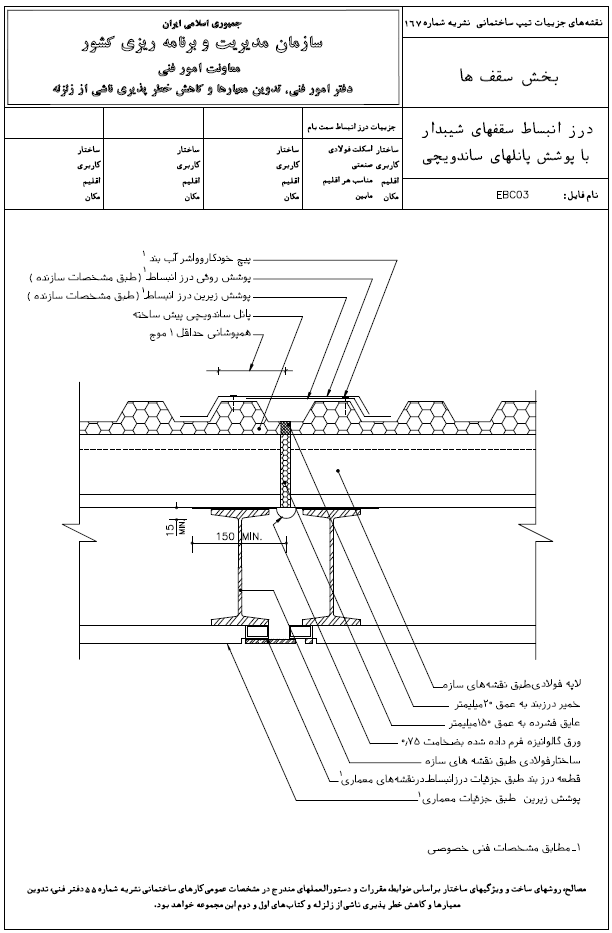

• نقشه های جزئيات درزهای انبساط

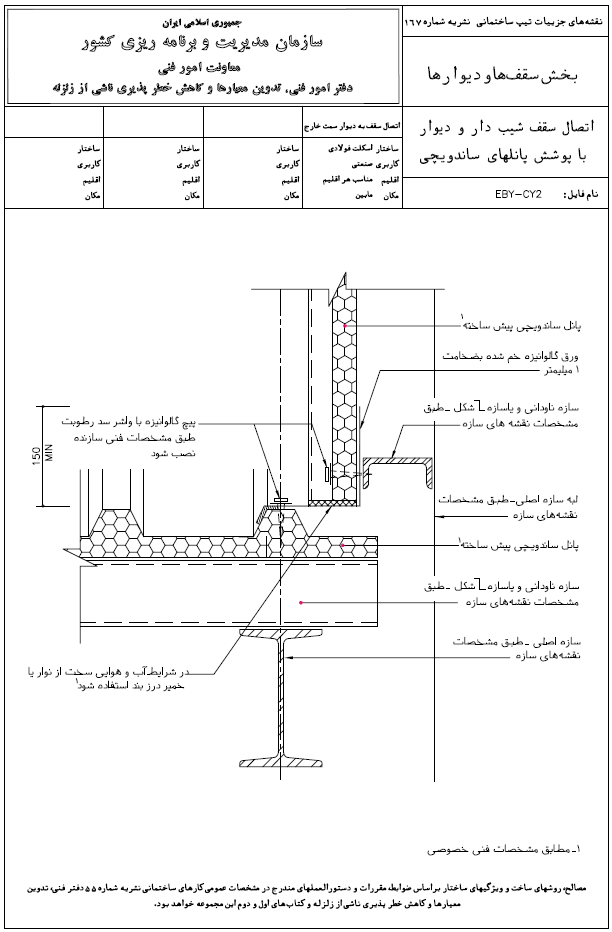

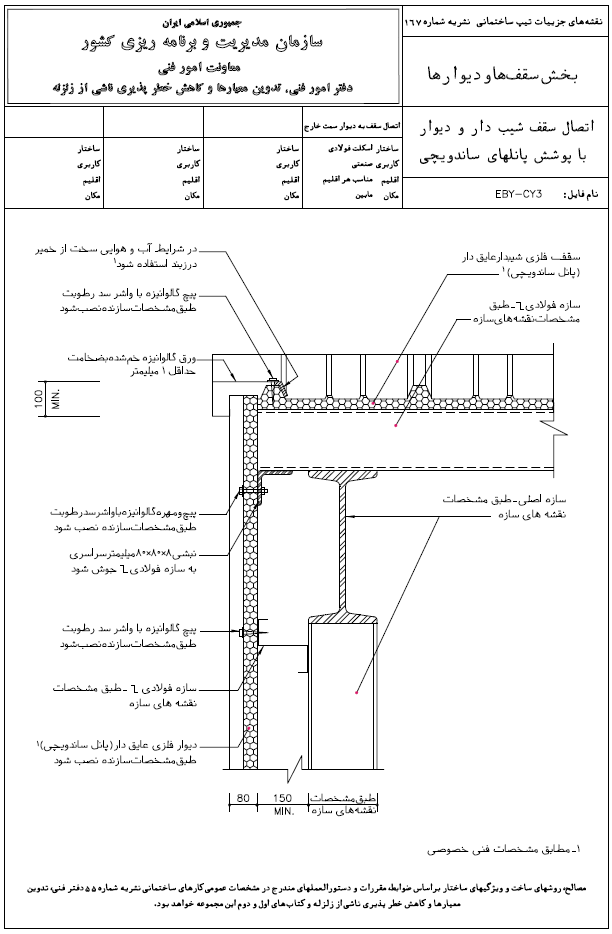

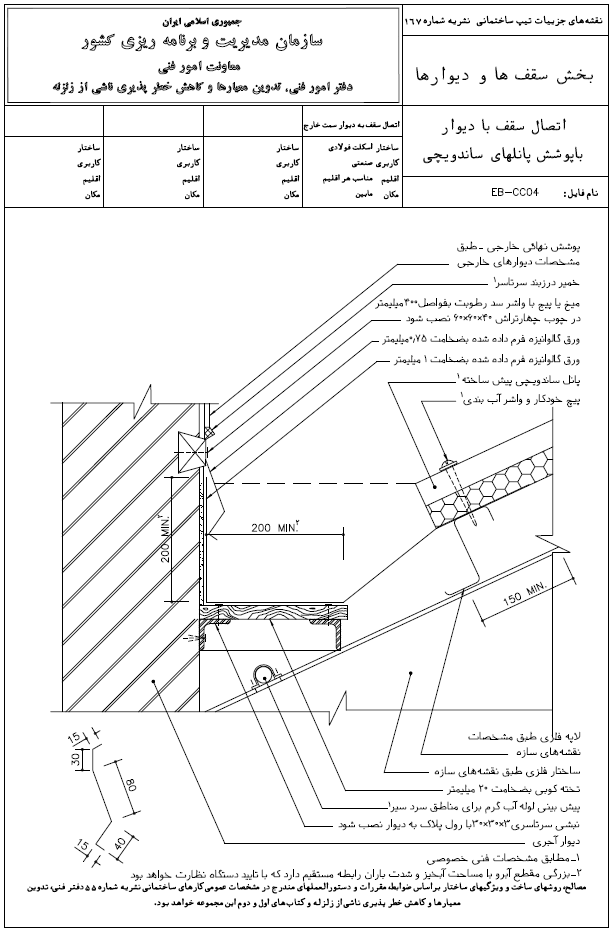

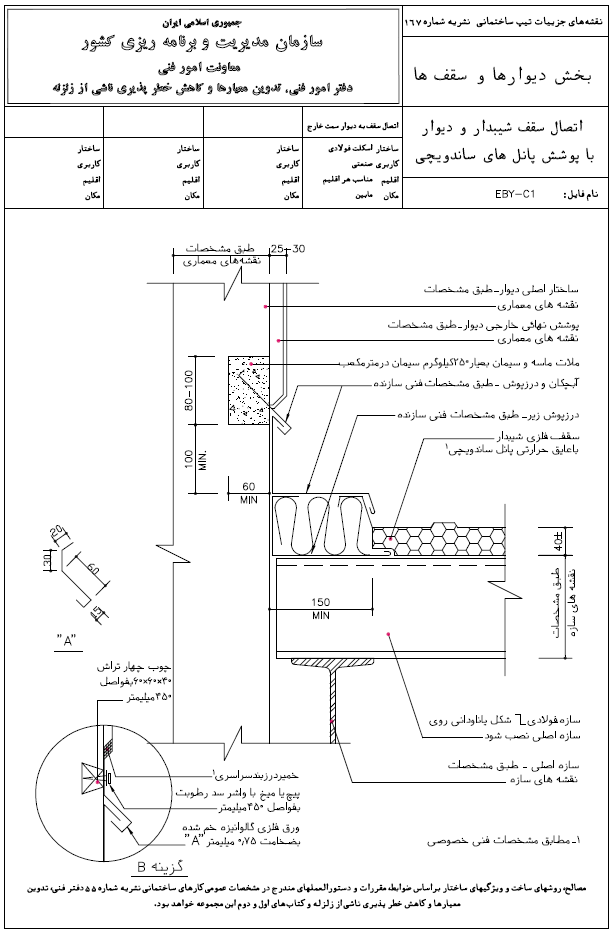

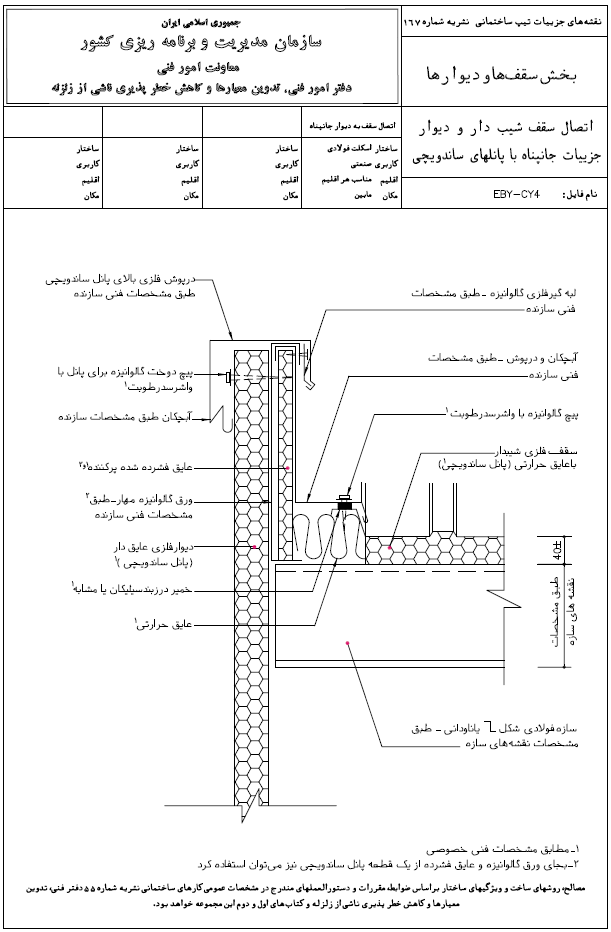

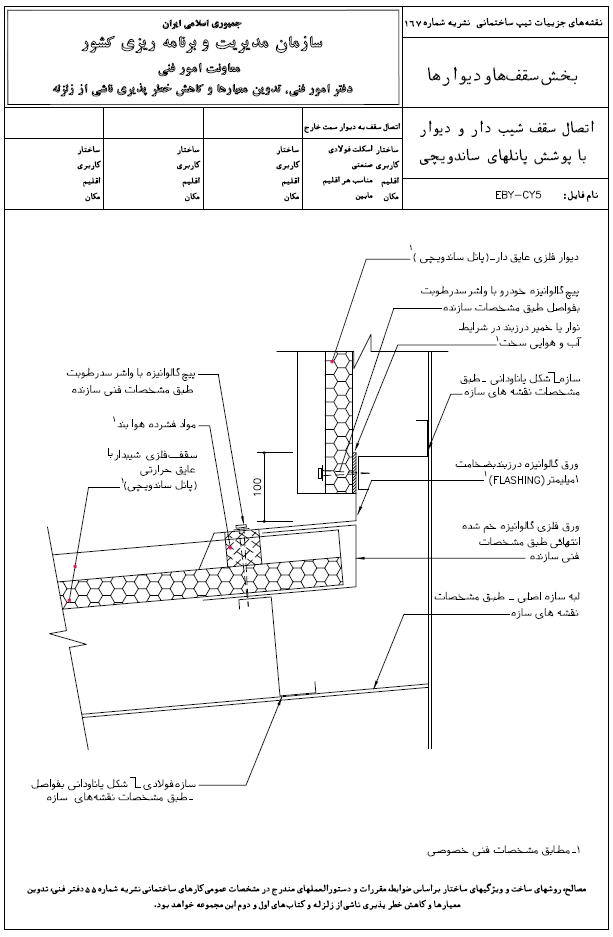

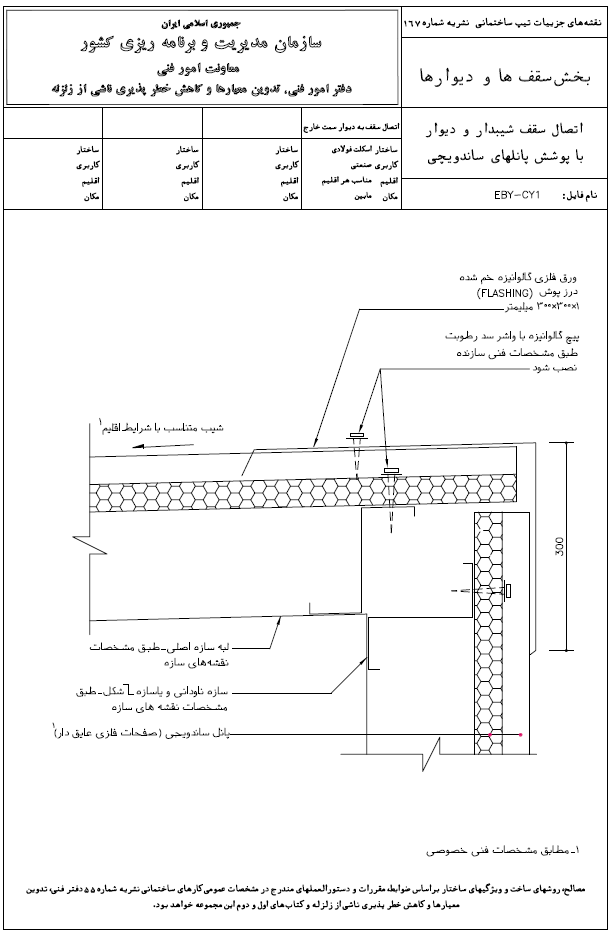

• نقشه های جزئيات اتصال به ديوار و سقف دوم

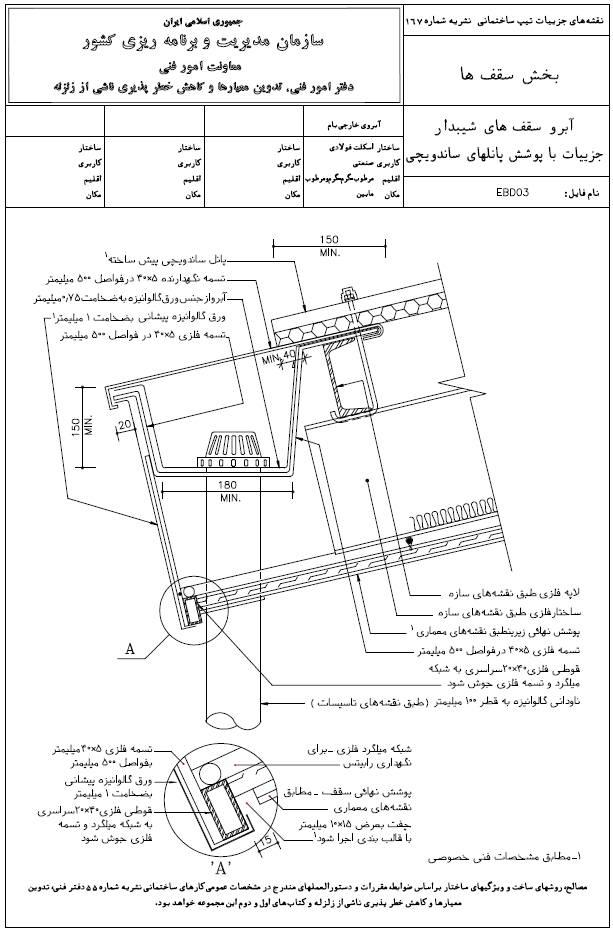

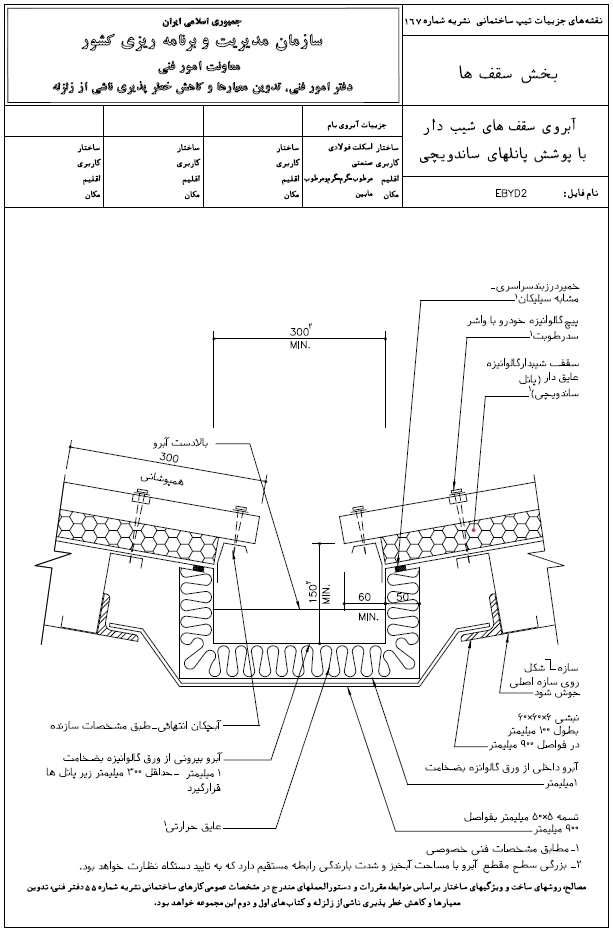

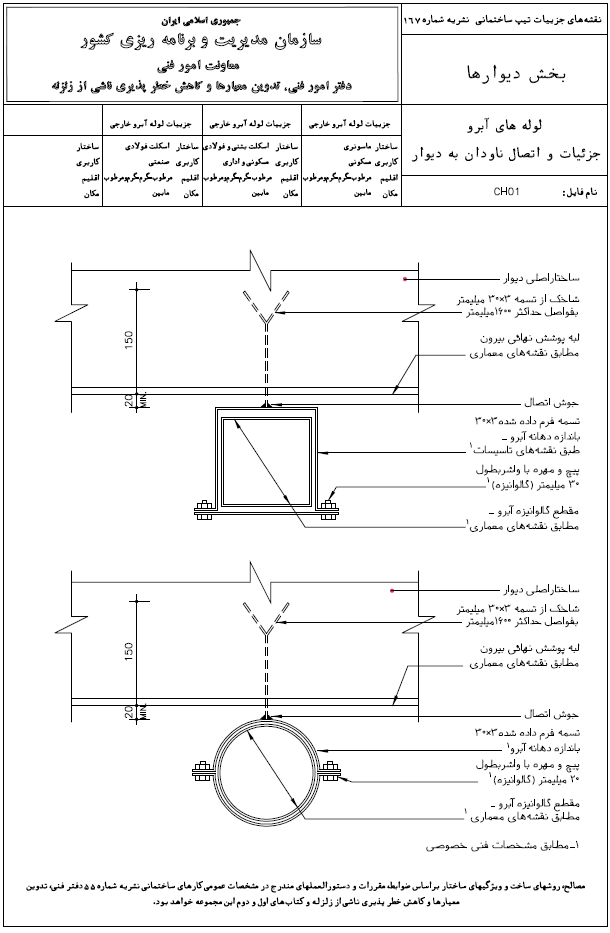

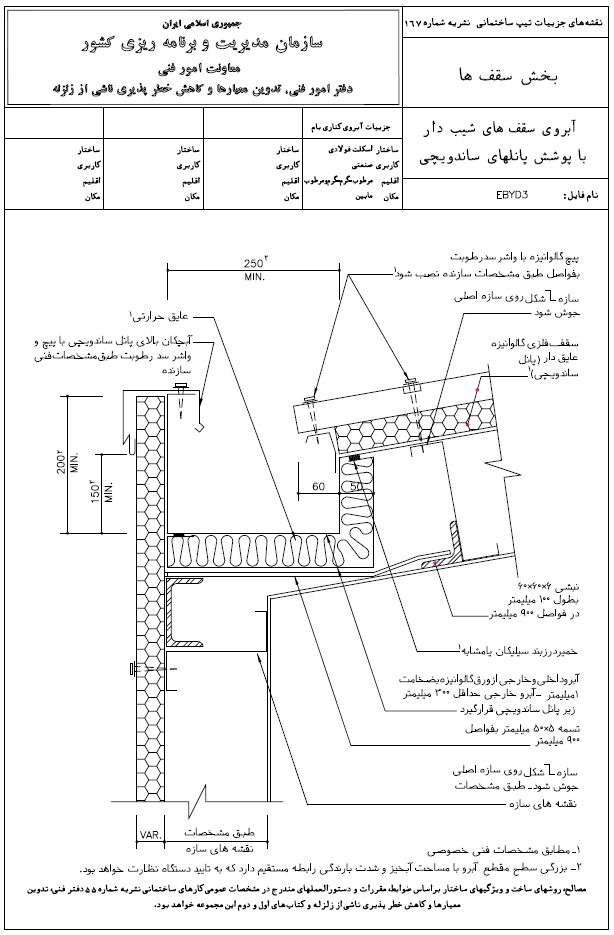

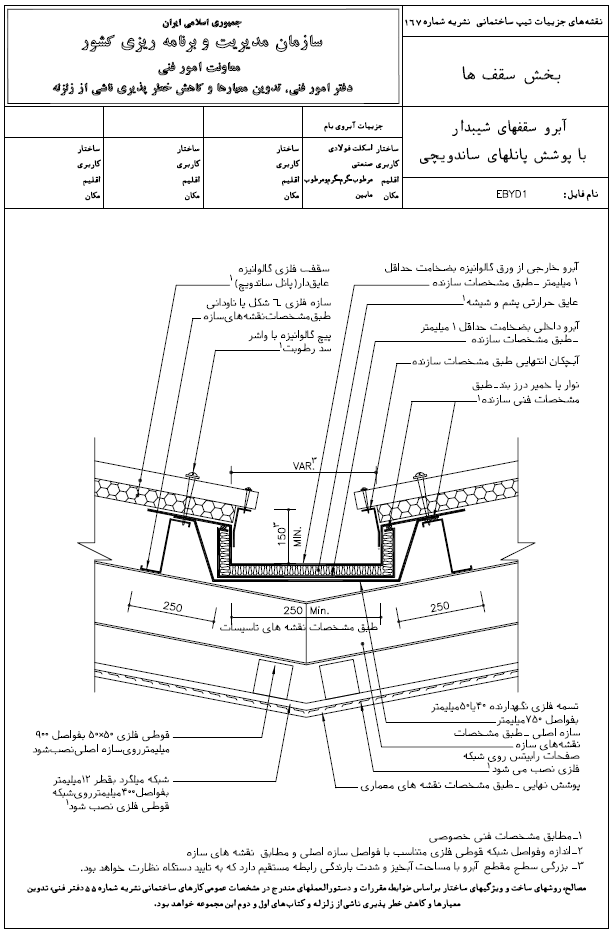

• نقشه های جزئيات آبرو و اتصالات مربوطه
