دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 1-11- نمای سنگی مصنوعی

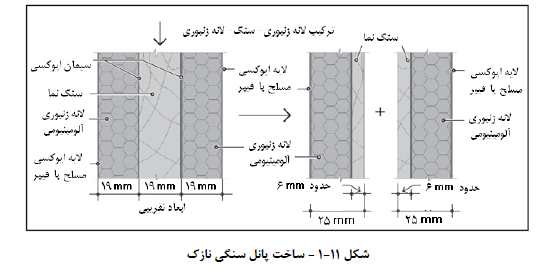

نمای سنگی مصنوعی، به صورت لایه نازکی از سنگ مصنوعی (که از پودر سنگ قرار گرفته تحت فشار تولید می‌شود) به ضخامت 6/5 میلیمتر (یک چهارم اینچ) است که به پشت آن لایه شبکه آلومینیومی چسبانده می‌شود. این شبکه به صورت لانه زنبوری از جنس آلومینیوم بوده که فضای بین آن با سیمان اپوکسی مسلح شده با الیاف کوتاه پر شده است. ضخامت لایه سیمانی 19 میلیمتر است. ترکیب لانه زنبوری - سنگ مصنوعی - لانه زنبوری از وسط برش داده می‌شود و تبدیل به دو پانل مشابه می‌گردد (شکل11-1).

پس از برش پانل، وجه سنگی در هر پانل در صورت نیاز پرداخت می‌شود. پشت بند سیمان پلیمری سبک دارای شبکه آلومینیومی به ضخامت 19 میلیمتر بوده که همراه با لایه نازک سنگ، پانلی به ضخامت 25 میلیمتر را تشکیل می‌دهد .

ابعاد استاندارد پانل ها 120×240 سانتیمتر مربع است. ابعاد دیگر با حداکثر اندازه 300×150 سانتیمتر مربع نیز متداول است. سبکی وزن پانلها نصب آنها را راحت تر میکند. وزن پانل ترکیبی سنگ مصنوعی حدود 17kg/m² است که تقریبا معادل وزن شیشه به ضخامت 6/5 میلیمتر است. مقاومت خمشی پانل سنگ مصنوعی به دلیل پشت بند لانه زنبوری و لایه سیمان اپوکسی سبک مسلح شده با الیاف که به آن چسبانده شده نسبتا زیاد است. این ترکیب شکل پذیری بالایی برای انعطاف در برابر بارهای جانبی دارد. سبکی وزن پانل، شکل پذیری و مقاومت خمشی بالا، آن را براي بکارگیری در مناطق لرزه خیز مناسب می‌سازد.

1-1-11- مهار پانل های سنگ مصنوعی

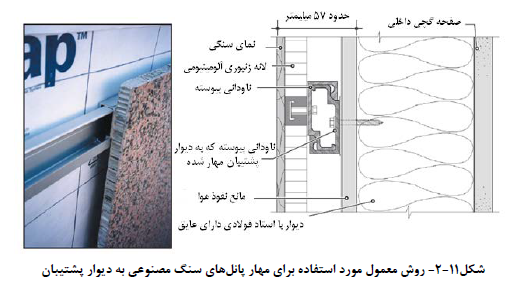

روش معمول به کار رفته برای مهار پانل های سنگ مصنوعی با استاد فولادی یا دیگر انواع دیوار پشتیبان به صورت دو ناودانی در هم قفل شده است. یکی از این ناودانی ها در کارخانه به پشت پانل نصب می شود و دیگری به دیوار پشت بند در کارگاه حین کار نصب می شود. شکل( 11-2) جزئیات کاربرد پانل های سنگ مصنوعی را نشان می دهد.
