دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 2-11- سیستم نمای دارای عایق حرارتی خارجی (نمای EIFS)

نمای عایق حرارتی بیرونی و نازك کاری EIFS شامل یک لایه فوم عایق پلی استایرن، شبکه الیاف تسلیح از جنس الیاف شیشه مقاوم به قلیا، یک لایه پوشش پایه و لایه پوشش نهایی میباشد که شبکه الیاف تسلیح در داخل لایه پوشش پایه قرار می‌گیرد .

ظاهر نهایی این نما بسیار شبیه نمای سیمانی است لذا به آن نمای سیمانی مرکب نیز گفته می‌شود. در این نما بین لایه های مختلف ،درزبندها، درزپوش ها و ادوات اتصال باید سازگاری وجود داشته باشد. نماي EIFS به دو دسته تقسیم بندی می‌شود:

1- EIFS پایه پلیمری (PB) که EIFS با پوشش نرم نیز نامیده می‌شود .

2- EIFS پلیمری اصلاح شده (PM) که EIFS با پوشش سخت نیز نامیده می‌شود.

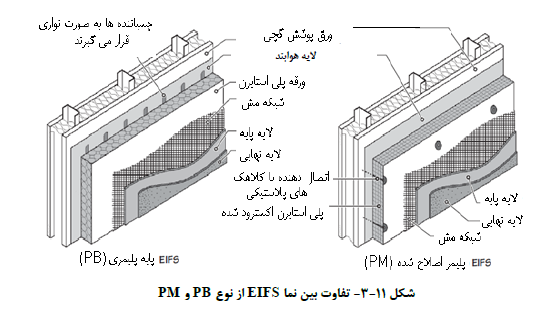

نمای EIFS ، نوع PB ، عایق شامل ورقه های پلی استایرن منبسط شده می‌باشد که به لایه زیرین چسبانده شده است (شکل 11-3). ضخامت لایه نهایی (شبکه الیاف، پوشش پایه و پوشش نهایی) تقریبا حدود 3 میلیمتر می‌باشد .

در نمای EIFS نوع PM، از پلی استایرن اکسترود شده که با استفاده از پیچ های فولادی با کلاهک پلاستیکی به لایه زیرین متصل شده اند استفاده می شود. پوشش پایه در این سیستم شامل سیمان پرتلند اصلاح شده با پلیمر می باشد که حداقل باید 6 میلیمتر ضخامت داشته باشد .

1-2-11 نصب نمای EIFS

برای اجرای EIFS از نوع PB ابتدا عایق بر روی سطح لایه هوابند که بر روی دیوار پشتیبان اجرا شده چسبانده می‌شود .

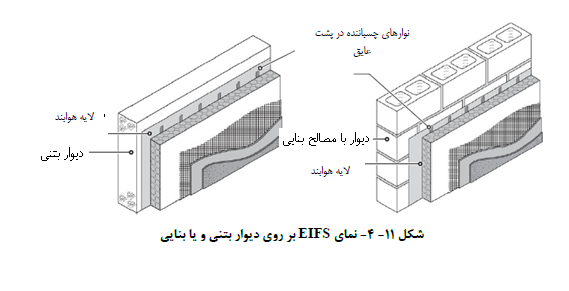

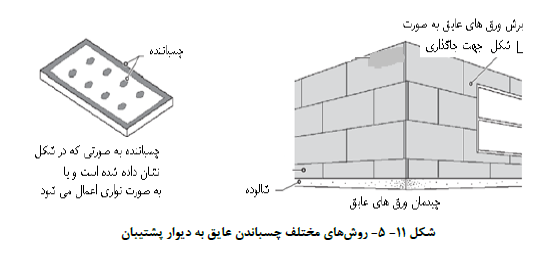

نوارهای چسباننده عایق در شکاف های پشت عایق قرار می‌گیرد و بلافاصله عایق، با اعمال فشار روی سطح زیرین چسبانده می‌شود. (شکل 11-4). صفحات عایق به منظور جلوگیری از درزهاي پیوستگی باید به صورت ردیفی چسبانده شوند ( شکل 11-5).

بعد از چسباندن لایه عایق سطح آن باید صاف شود .

2-2-11- نصب لایه های پوشش پایه، شبکه الیاف شیشه و پوشش نهایی

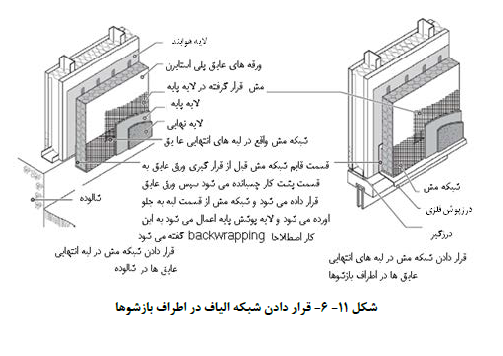

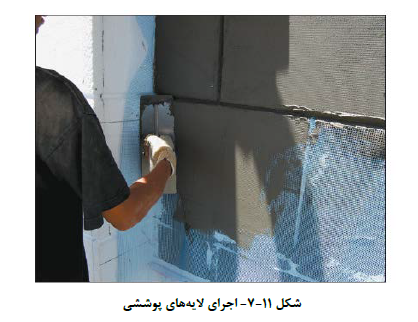

قبل از اینکه لایه پوشش پایه اعمال شود لبه های انتهایی صفحات عایق با استفاده از شبکه الیاف شیشه مقاوم به قلیا در اطراف بازشوها پوشانده می شود (شکل 11-6). این شبکه الیاف کاملاً در لایه پوشش پایه جاسازی می شود. بعد از تثبیت شبکه الیاف، لایه پوشش پایه اعمال می شود. سپس لایه پوشش نهایی بر روی سطح پاشیده شده یا توسط ماله روی سطح اجرا می شود ( شکل 11-7).

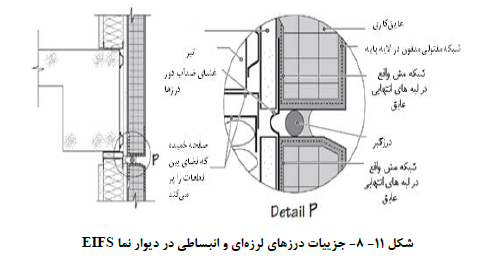

لازم است که در این نما درزه ای انبساطی و لرزه ای تعبیه شود. این درزها باید در نما در تراز زیر تیر طبقات، در جایی که دیوار دارای نمای EIFS در مجاورت با نمایی از یک مصالح دیگر می باشد و در محل تغییرات جلو آمدگی یا تورفتگی نما باید انجام شود. در صورت رعایت جزییات مشابه جزییات ارائه شده در نمای چسبانده شده سنگی برای ستون‌ها نیازی به ایجاد درز لرزه ای در کنار ستون‌ها نیست در غیر اینصورت باید درز لرزه ای در بر ستون ها نیز اجرا شود. در شکل 11-8 جزییات درزهای انبساطی  و لرزه ای در دیوار نمای EIFS نشان داده شده است.

3-2-11 نمای EIFS مقاوم در برابر ضربه

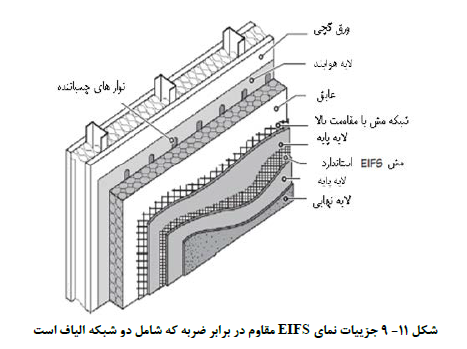

نمای EIFS مقاوم در برابر ضربه شامل دو لایه پایه است. ضخامت شبکه الیاف لایه اول بیش از ضخامت شبکه الیاف متداول در لایه نمای EIFS  استاندارد است. لایه بعدی مطابق روال عادی در اجرای این نما و شامل یک شبکه الیاف می‌باشد (شکل 11-9). در این حالت مقاومت ضربه نمای EIFS افزایش پیدا می‌کند و معادل با مقاومت در برابر ضربه سایر نماها می‌شود .

4-2-11- نمای EIFS دارای زه کش

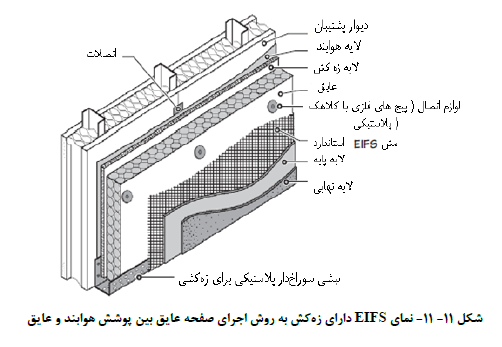

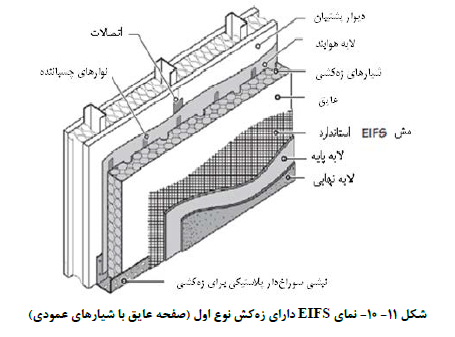

دو نوع از نمای EIFS دارای زه کش با جزییات متفاوت موجود می‌باشد. در نوع اول شیارهای کوچک عمودی در پشت صفحه عایق که چسبانده می شود، تعبیه شده است (شکل 11-10). در نوع دوم صفحات عایق با مهار مکانیکی به لایه زیرین متصل می‌شود و یک لایه بالشتکی و پوشش به منظور ممانعت از نفوذ هوا در پشت صفحه عایق اجرا می‌شود (شکل 11-11). لایه زه کش معمولاً از جنس پلاستیک است. برای هر دو جزییات ارایه شده لازم است یک نبشی پلاستیکی سوراخ دار در زیر قرار داده شود تا امکان زه کشی را به وجود آورد. در ساختمان های چند طبقه برای تراز هر طبقه این نبشی باید تعبیه شود .
